In diesem Abschnitt a stellvertretend für Anlagen zur Trinkwasseraufbereitung wird dem System hinzugefügt. Dieser Knoten wird verwendet, um die Behandlung darzustellen Verluste das System verlassen. Wasser aus dem Reservoir wird in die Wasseraufbereitungsanlage geleitet, wo ein Teil dieses Wassers durch Prozessverluste verloren geht und das restliche Wasser dann dem Bedarf zugeführt wird.

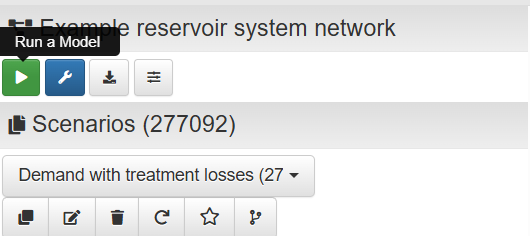

Klonen Sie die „Mit Nachfrage“ Szenario und nenne das neue **„Nachfrage mit Behandlungsverlusten“ . **

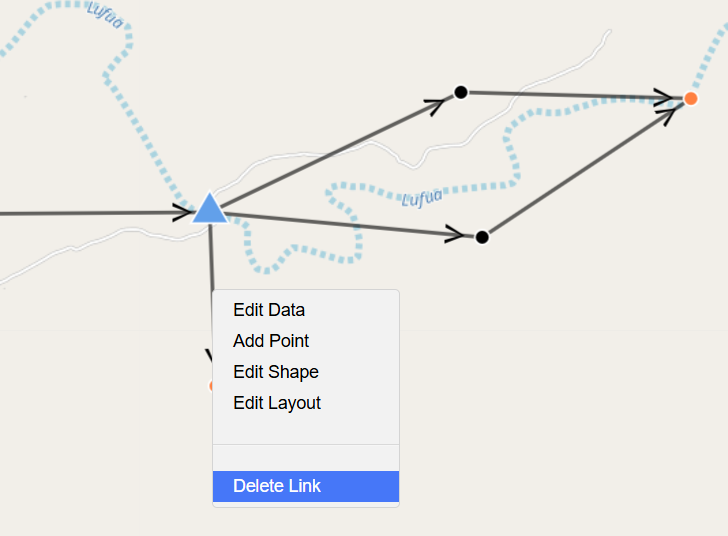

Löschen Sie die Verbindung, die das Reservoir mit dem Bedarfsknoten Beispiel verbindet, indem Sie Recht klicken Sie auf den Link und klicken Sie auf 'Link löschen'
Bei dieser Wasseraufbereitungsanlage wird es aufgrund des Abflusses der Wasseraufbereitungsanlage zu Verlusten von 10% kommen.

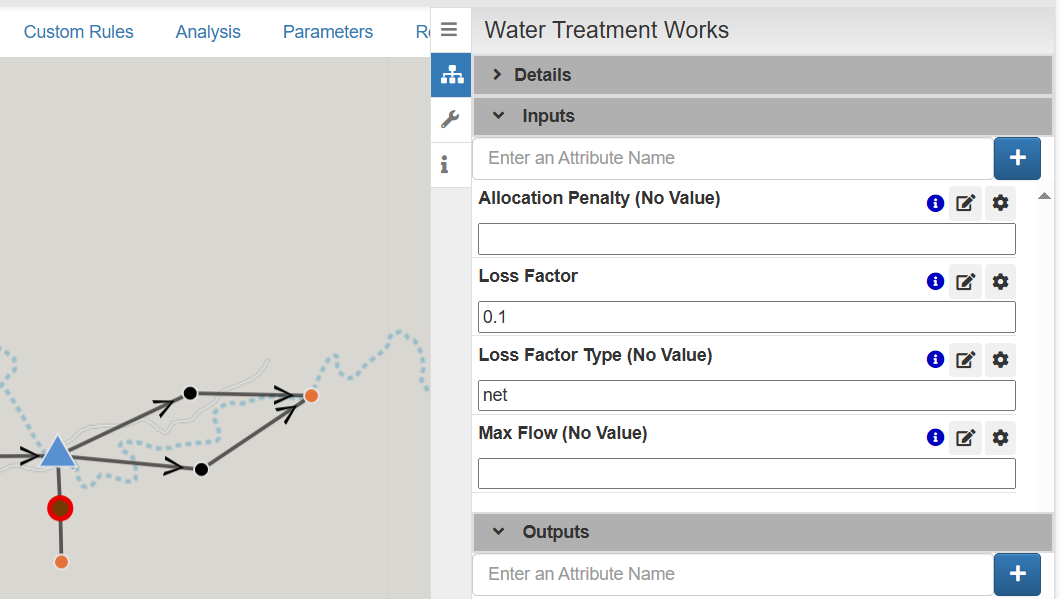

Stellen Sie das Der Verlustfaktor muss 0.1 sein, was 10% Verlusten entspricht.
Stellen Sie den Verlustfaktortyp auf netto, sodass der 10% Verlust auf die Leistung der Behandlungsarbeiten berechnet wird.

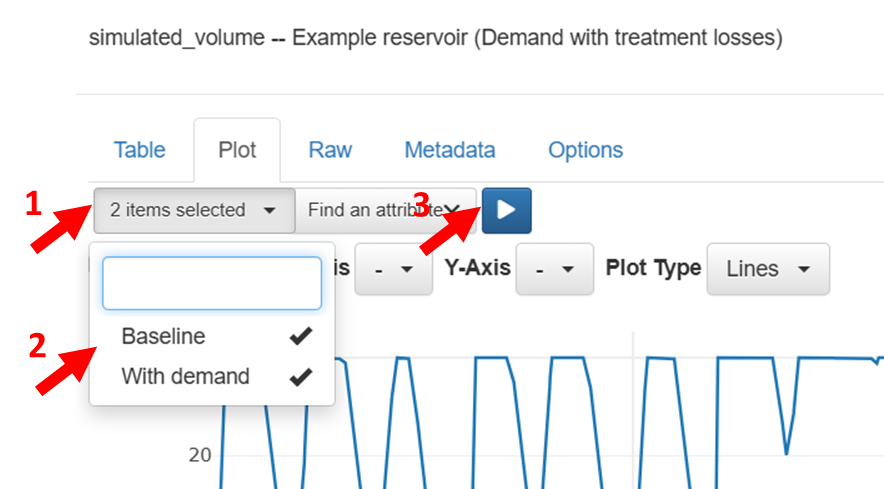

Vergleiche die simuliert_Volumen des Reservoirs in der 'Basisplan' und die **Szenario „Mit Nachfrage“ **.

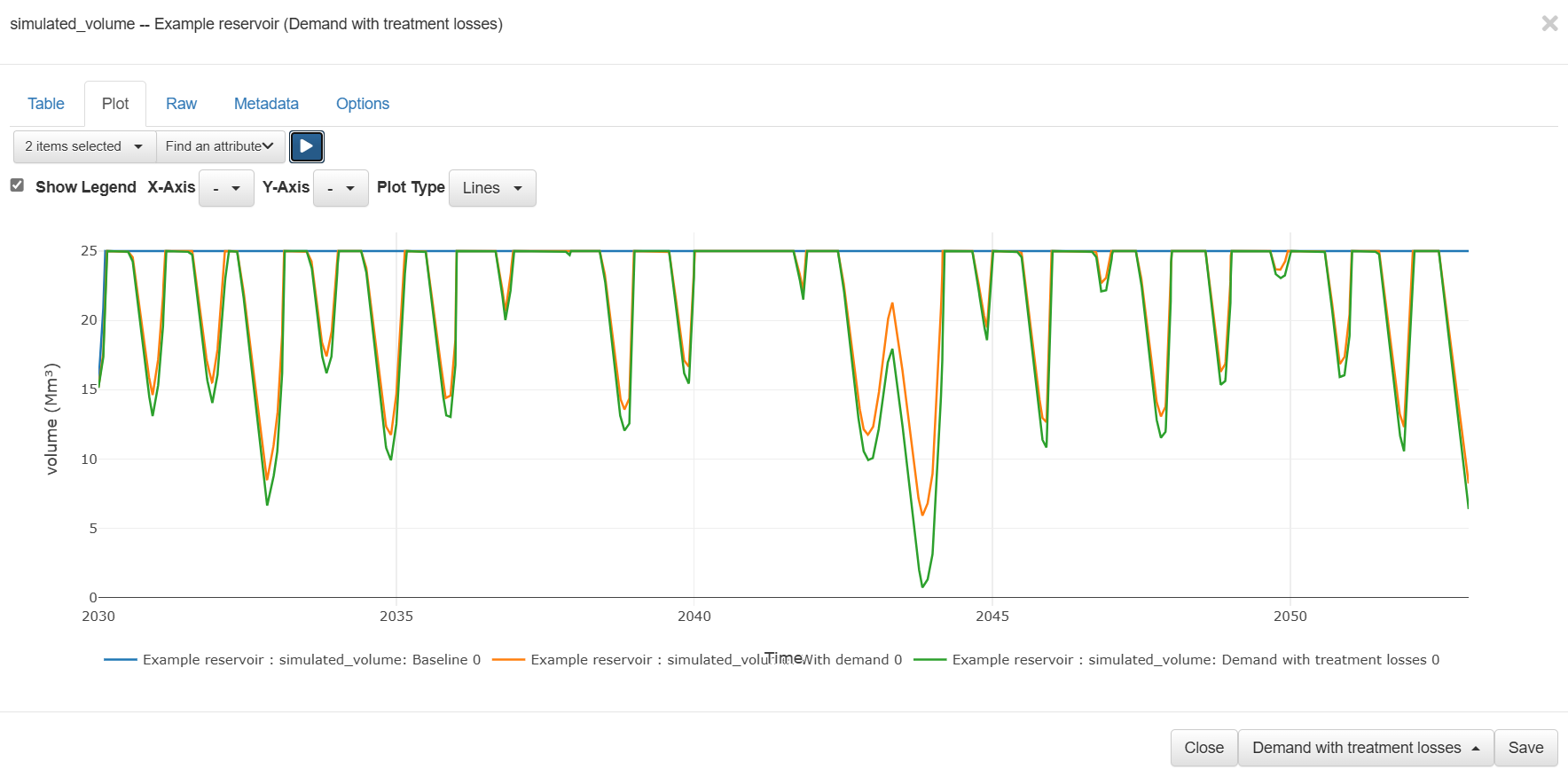

Das Reservoir in dem Szenario, das Behandlungsverluste aufweist, wird in Trockenperioden in eine niedrigere Lagerstätte überführt. Das liegt daran, dass das Reservoir aufgrund der Behandlungsverluste mehr Wasser abgibt, um den Bedarf decken zu können.
Wurde die Nachfrage durch die Behandlungsverluste beeinträchtigt? Vergleichen Sie die simuliert_fließen des Beispiel-Bedarfsknotens darunter und des Mit Nachfrage-Szenario.
Die Wasseraufbereitungsarbeiten führen zu Verlusten, die das System verlassen. Die simulierte Strömung der Verlustverbindung zeigt die Strömungsleistung der Verlustverbindung. Wie können wir feststellen, wie viel Wasser in die Wasseraufbereitungsanlage gelangt?
Hinweis: Platzieren Sie eine normale link node zwischen Reservoir und Verlustverbindung und führen Sie das Modell erneut aus. Die simulierte Strömung an diesem Knoten entspricht der vom Reservoir freigesetzten Strömung und der Strömung, die vor den Verlusten in die Aufbereitungsanlage fließt.
Erhöhen Sie in einem neuen Szenario die Nettoverluste auf 20%? Wie wirkt sich das auf das simulierte Volumen des Reservoirs aus?

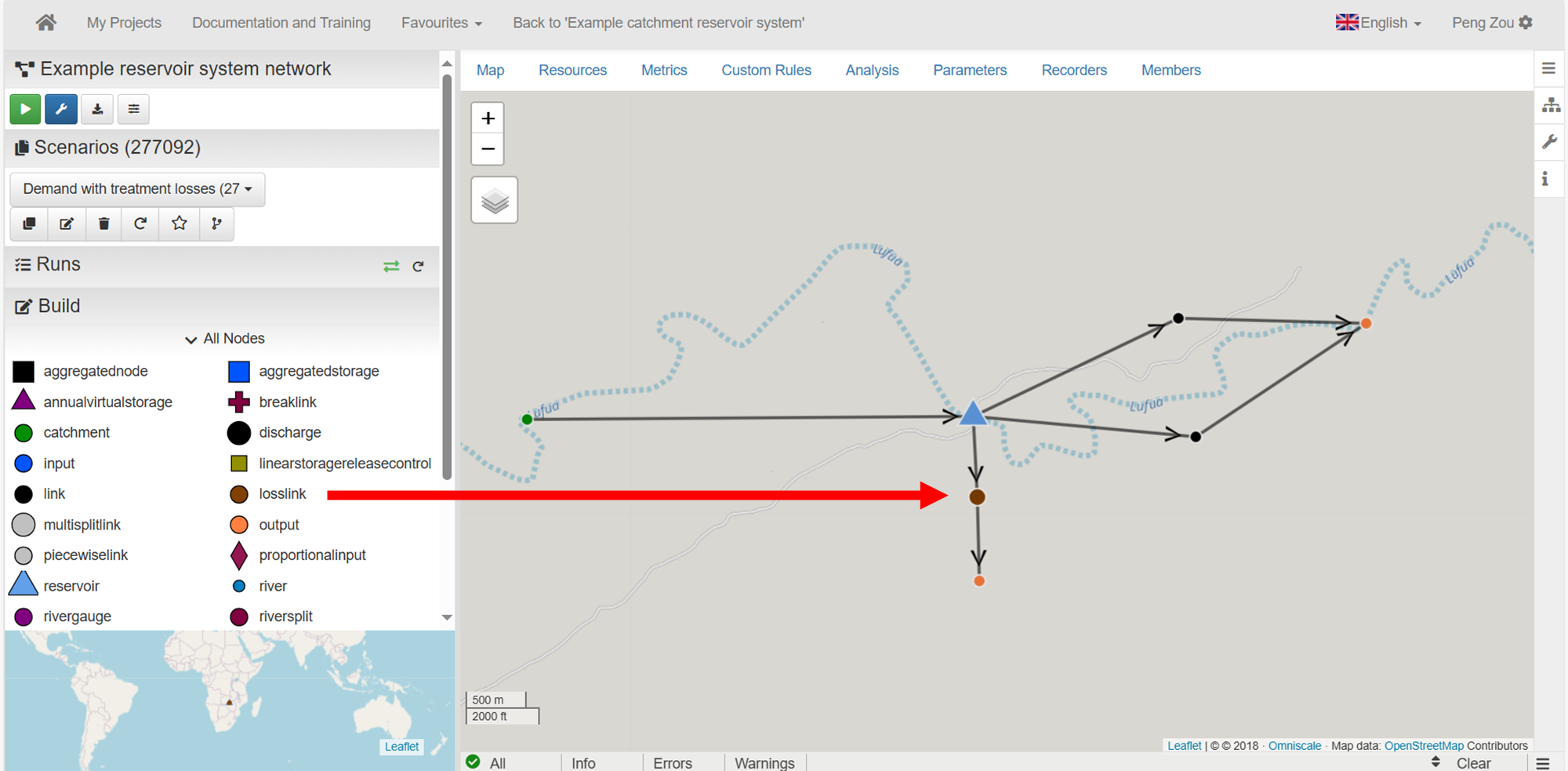

Platzieren Sie eine Verlustverbindung zwischen dem Reservoir und dem Bedarf und verbinden Sie das Reservoir mit dem Losslink und Losslink mit dem Bedarfsknoten über Links. Benennen Sie die Verlustverbindung in folgende um **„Wasseraufbereitung funktioniert“ . **
