Hinzufügen einer Quelle, die das Grundwasser darstellt

In diesem Abschnitt ein Eingabe Ein Knoten, der eine Grundwasserquelle darstellt, wird dem Reservoirsystem hinzugefügt. Der Bedarfsknoten wird Wasser sowohl aus dem Grundwasser als auch aus dem Reservoir beziehen. Grundwasser wird als Ertrag modelliert.

Neues Szenario erstellen

Klonen Sie die „Nachfrage mit Behandlungsverlusten“ Szenario und nenne das neue „Nachfrage bei GW“

Einen Eingabeknoten hinzufügen

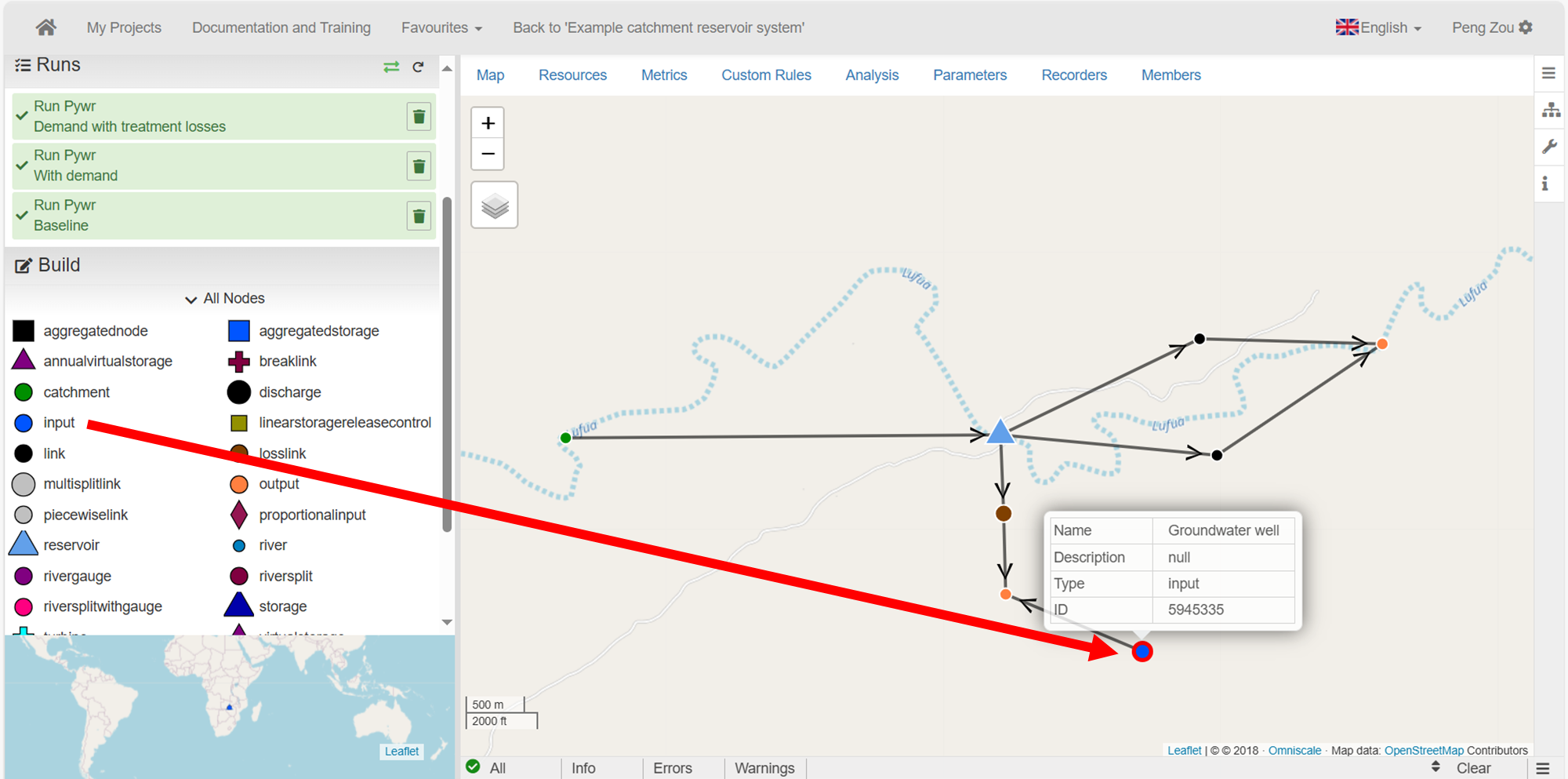

Fügen Sie ein Eingabe Knoten unter dem Bedarfsknoten, wie unten gezeigt. Benennen Sie den Knoten in „Grundwasserbrunnen“ um

Grundwassereintrag hinzufügen

## #Notice: Um in jedem der vorherigen Szenarien dasselbe Verhalten beizubehalten, muss der Max Flow des Eingabeknotens in jedem Szenario auf 0 gesetzt werden.

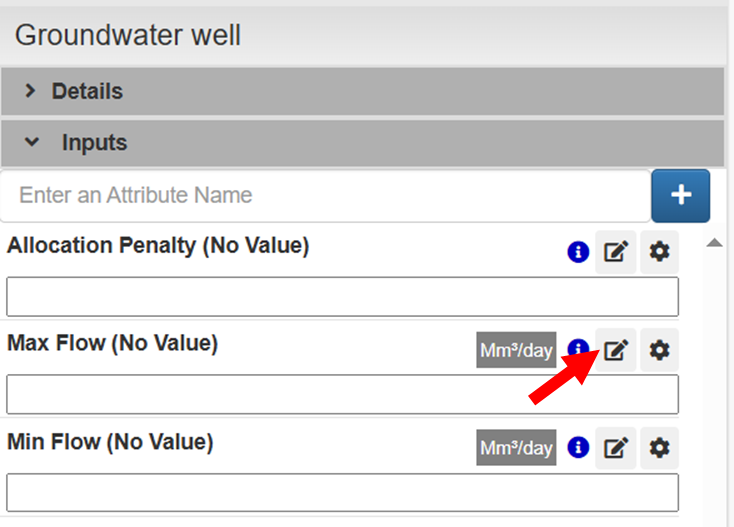

Klicken Sie dazu auf die Schaltfläche „Bearbeiten“ im Max Flow-Attribut des Input-Knotens.

Bearbeiten Sie den maximalen Durchfluss

und dann durch Einstellen eines maximalen Durchflusses von 0 mm3/Tag in das Textfeld:

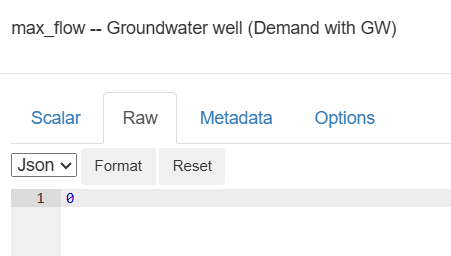

Setze den maximalen Durchfluss auf 0

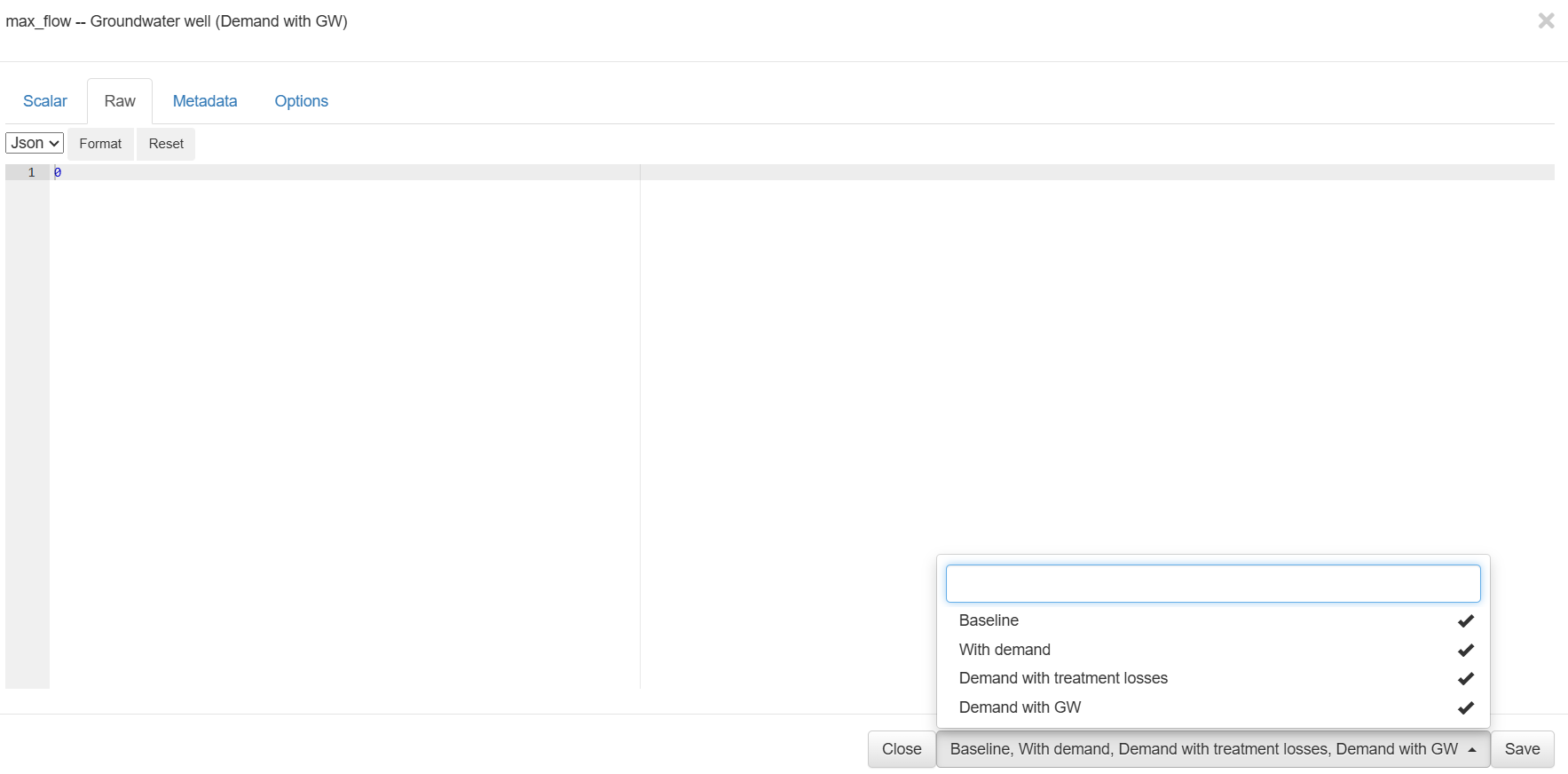

und bevor Sie die Änderungen speichern, wählen Sie alle Szenarien aus, sodass der 0-Flow für alle Szenarien gilt:

Wählen Sie alle Szenarien aus

und klicken Sie dann auf sparen.

Einstellung des Grundwasserzuflusses

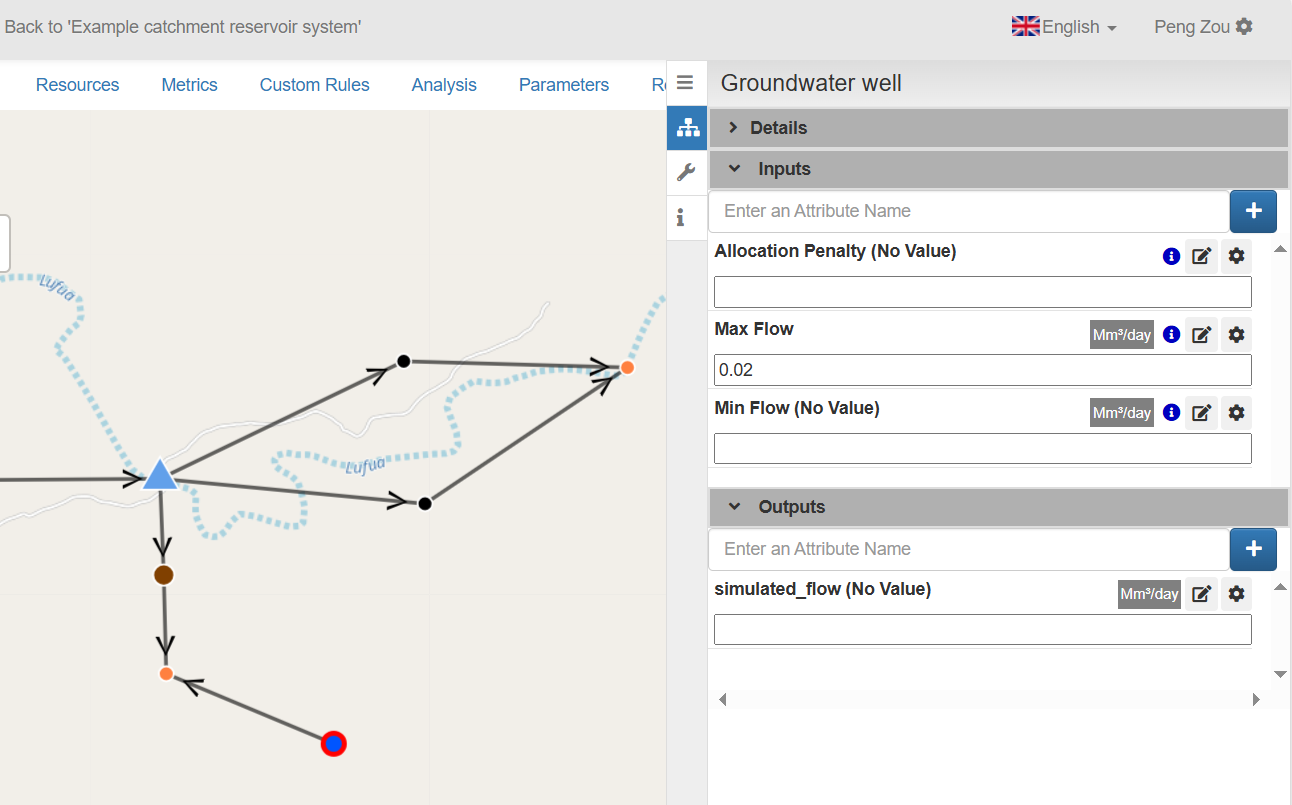

Als Nächstes müssen wir den Ertrag des Grundwassers in diesem Szenario festlegen. Stellen Sie das ein Maximaler Durchfluss des zu erstellenden Knotens 0.02 MM3/Tag statt 0**.** Dies stellt die maximal mögliche Versorgung des Eingangsknotens zu jedem Zeitschritt dar.

Grundwassereintrag

Führen Sie dann dieses Szenario aus.

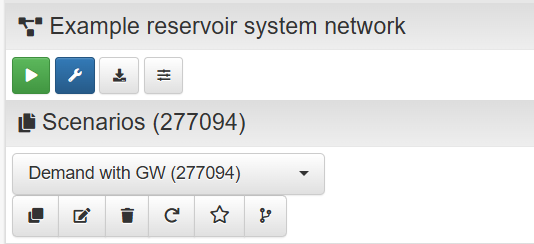

Führen Sie das Szenario aus

Ergebnisse ansehen und vergleichen

Vergleiche die simuliert_Volumen des Reservoirs zu dem des **Szenario „Nachfrage mit Behandlungsverlusten“ **.

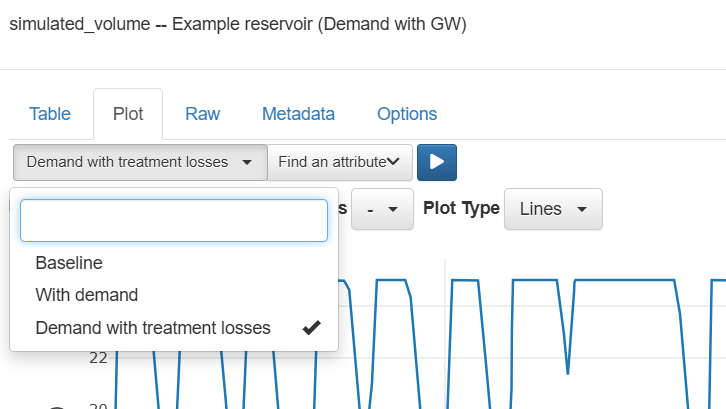

Wählen Sie das zu vergleichende Szenario aus

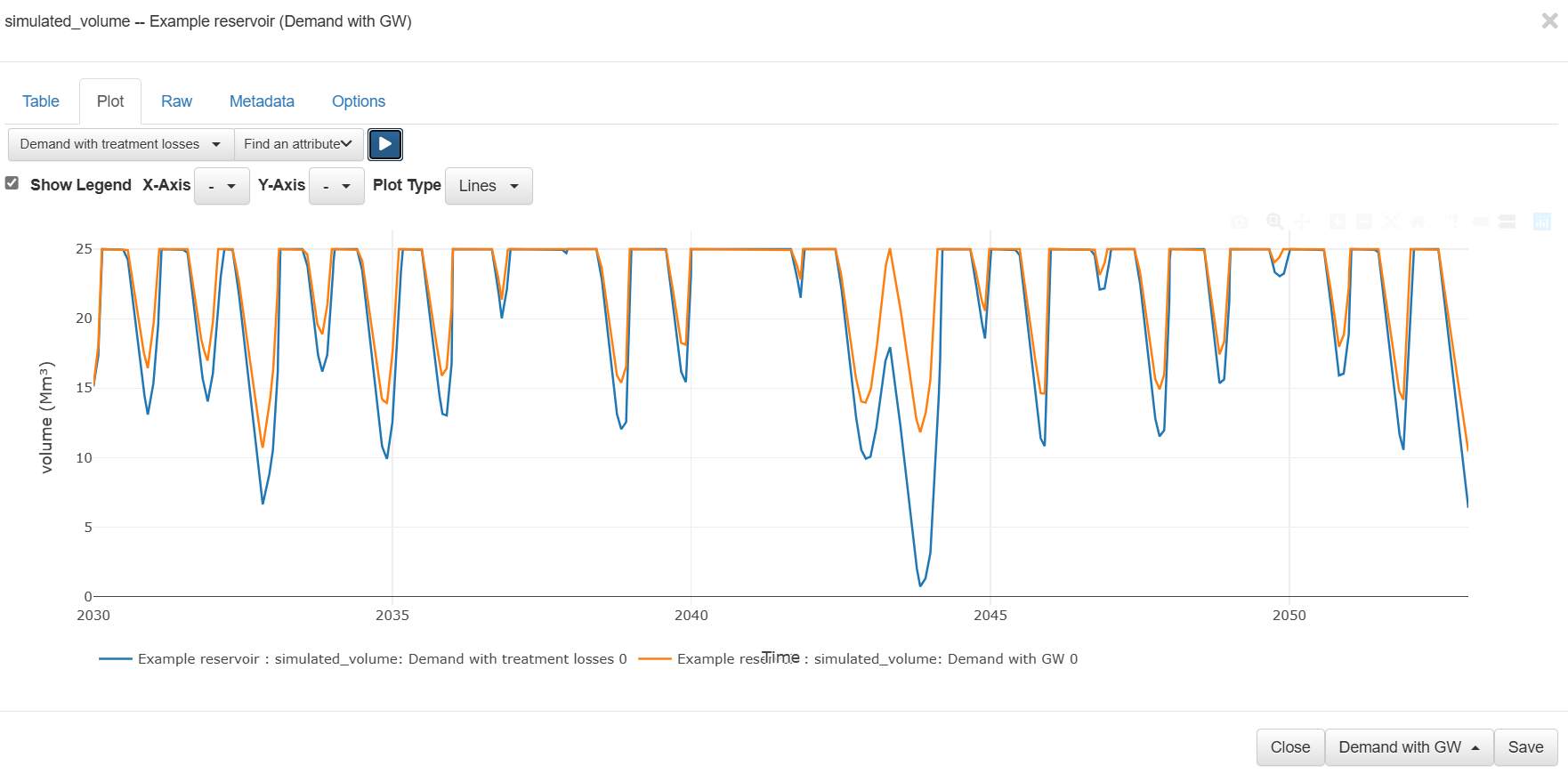

Vergleichen Sie das Reservoirvolumen

Übungen und Fragen
