Reservoir-Bathymetrie hinzufügen (Level)

Das Wasser Stufe eines Reservoirs kann auf die gleiche Weise berechnet werden wie für ein Reservoir. Der Wasserstand eines Reservoirs ist erforderlich, um die Wasserkraft berechnen zu können. Das nationale Modell von Botswana beinhaltet zwar keine Wasserkraft, aber der Vollständigkeit halber ist sie in diesem Tutorial enthalten.

Bitte beachten Sie: Im Gegensatz zum Area-Parameter, der auf dem Reservoir-Knoten definiert wurde. Wir werden den Level-Parameter auf der Registerkarte Parameter der Schnittstelle definieren. Dies dient zur Veranschaulichung der Registerkarte Parameter. Das Level könnte auch auf dem Knoten definiert werden.

Im Folgenden finden Sie ein Beispiel für eine Tabelle mit einer Bewertung von Stufe und Volumen für:

Volumen (Mm3)	Stufe (m)
0	1
7	8
10	16
15	18
25	20

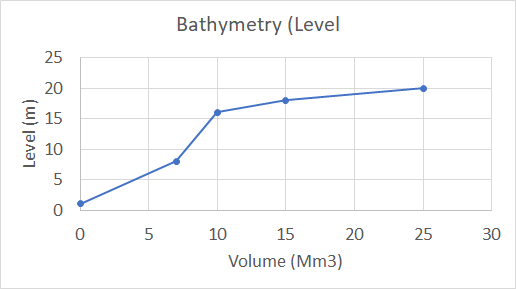

Wenn es geplottet ist, sieht es so aus:

Zusammenhang zwischen dem Wasserstand und dem Reservoirvolumen

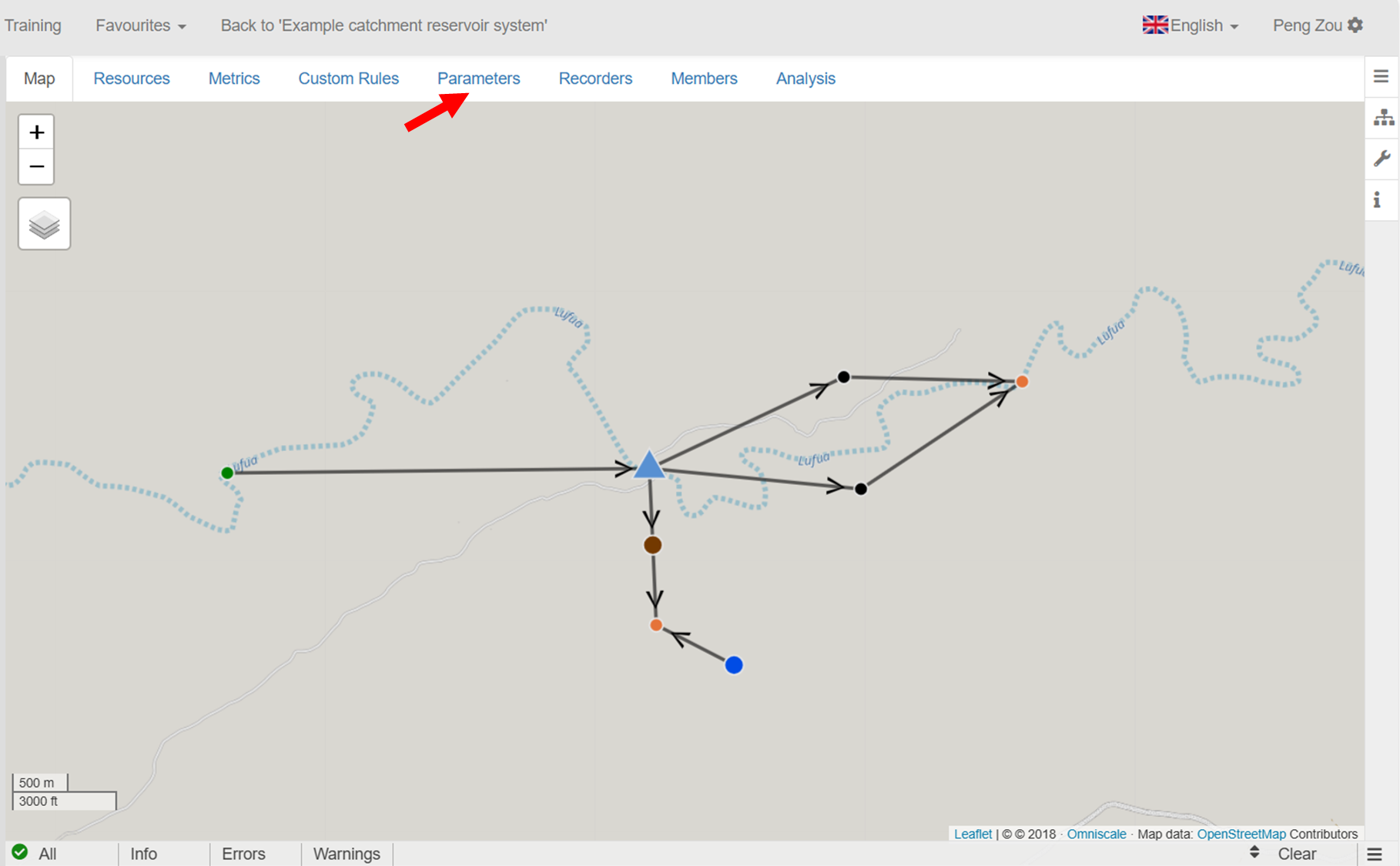

1. Klicken Sie auf Parameter Tab auf der Oberfläche.

Klicken Sie auf die Registerkarte Parameter

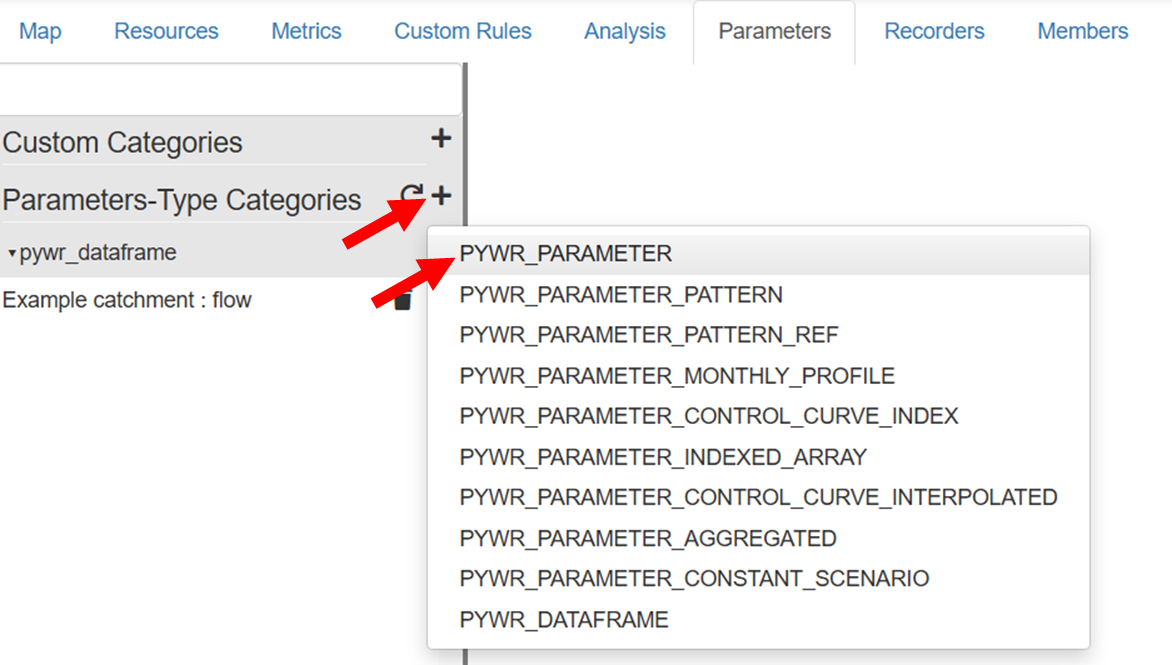

1. Klicken Sie auf + um einen neuen Parameter hinzuzufügen. Wählen Sie PYWR_PARAMETER

Wählen Sie PYWR_PARAMETER

1. Schreiben Sie in das angezeigte Textfeld „Staudammniveau“

Benennen Sie den Parameter

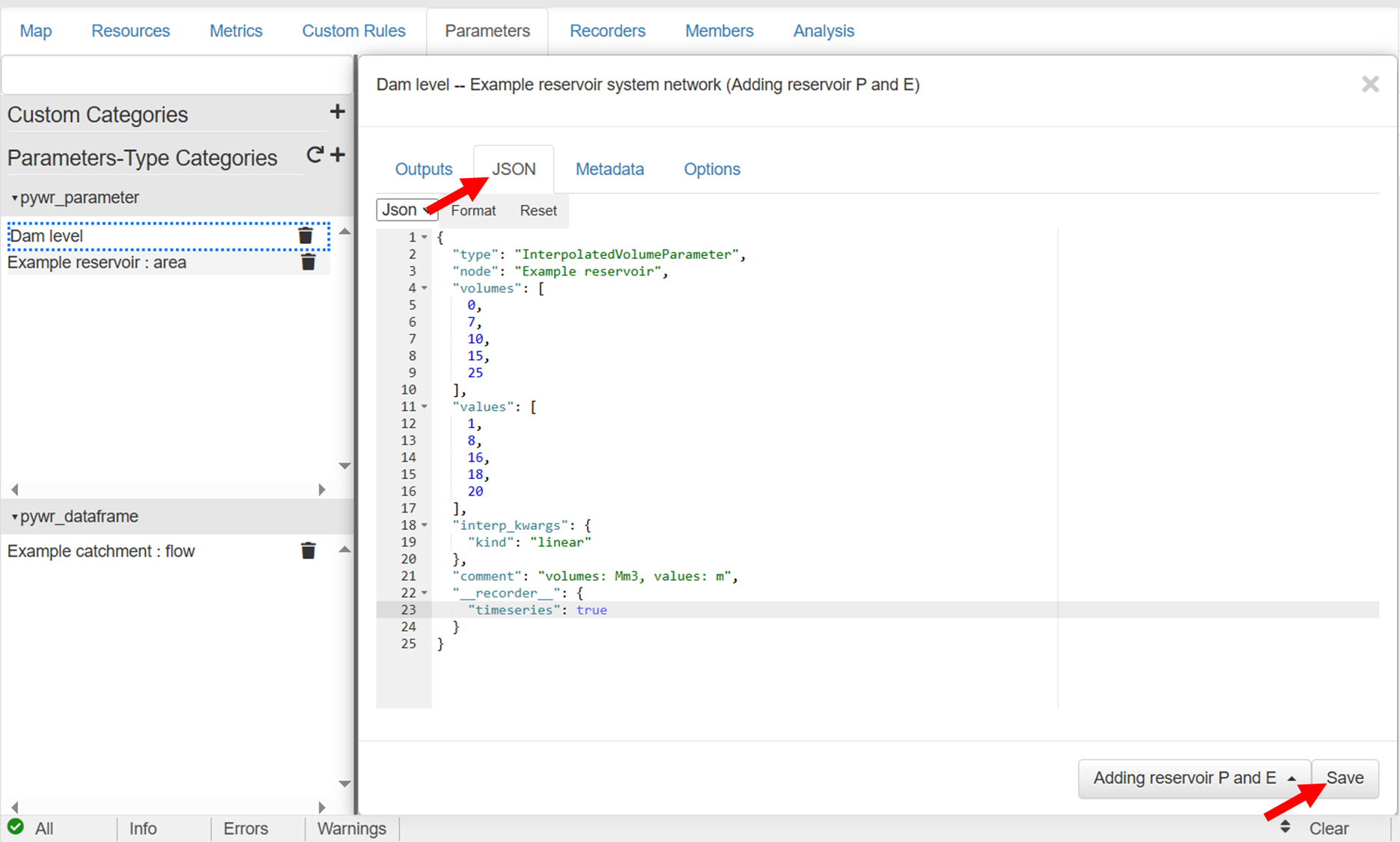

1. Kopieren und Paste das Json unten in den Editor und klicke Speichern.

{
	„type“: „InterpolatedVolumeParameter“,
	„node“: „Beispielreservoir“,
	„Bände“: [
		0,
		7,
		10,
		15,
		25
	],
	„Werte“: [
		1,
		8,
		16,
		18,
		20
	],
	„interp_kwargs“: {
		„kind“: „linear“
	},
	„Kommentar“: „Volumen: Mm3, Werte: m“
}

Fügen Sie den Code ein und speichern Sie

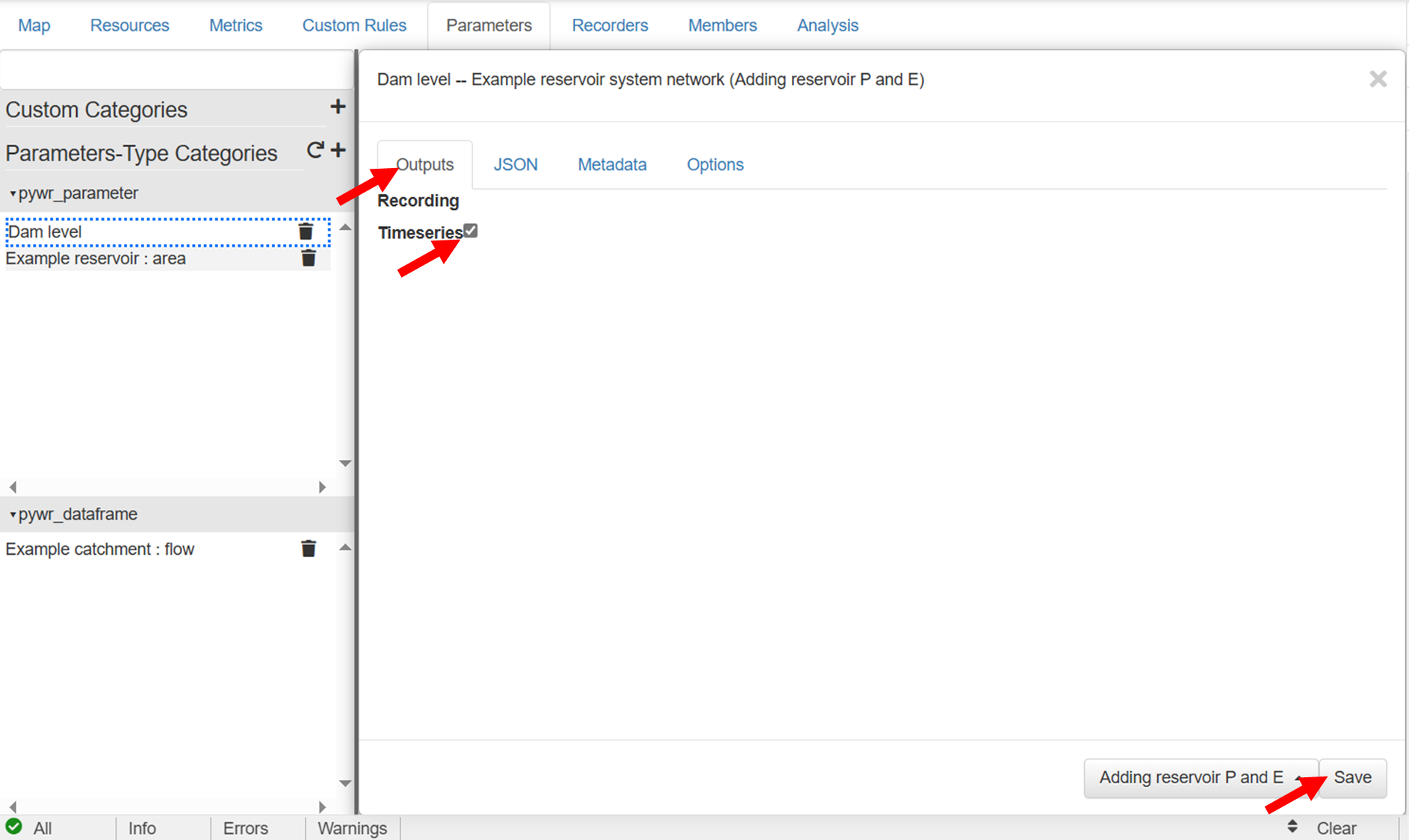

1. Klicken Sie auf Zeitreihen in der Ausgänge Tab, um das Speichern der Level-Zeitreihen zu ermöglichen.

Aktiviere das Speichern der Level-Zeitreihen

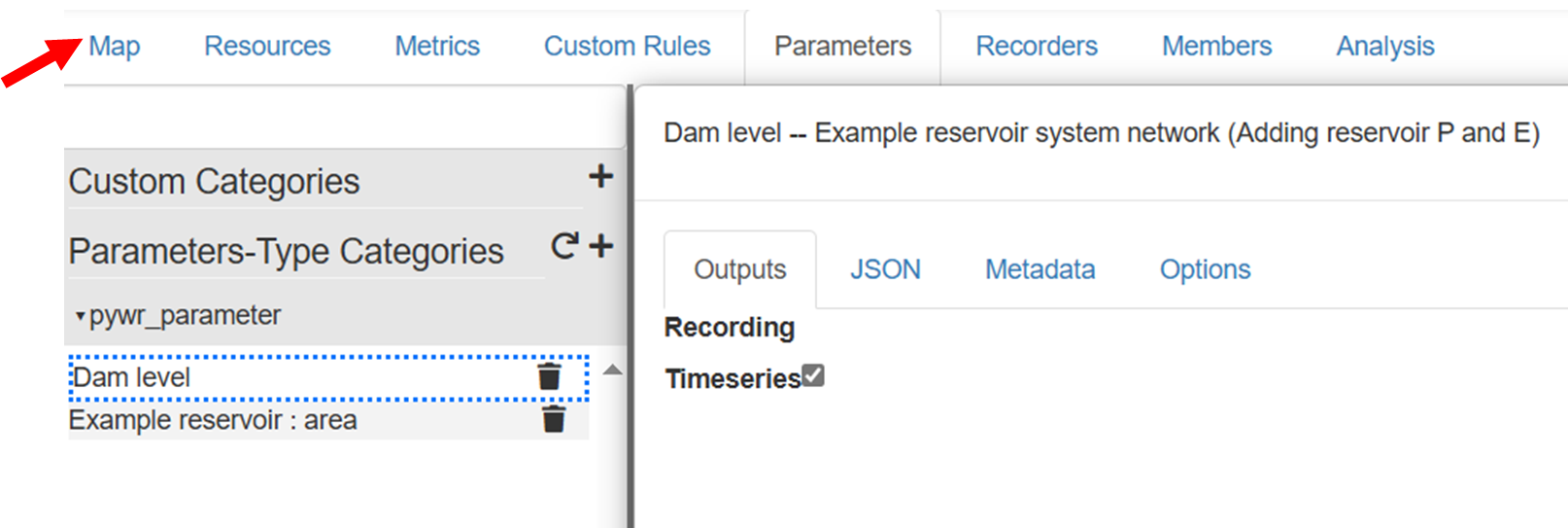

1. Klicken Sie auf Landkarte um zur Kartenansicht zurückzukehren

Zurück zur Kartenansicht

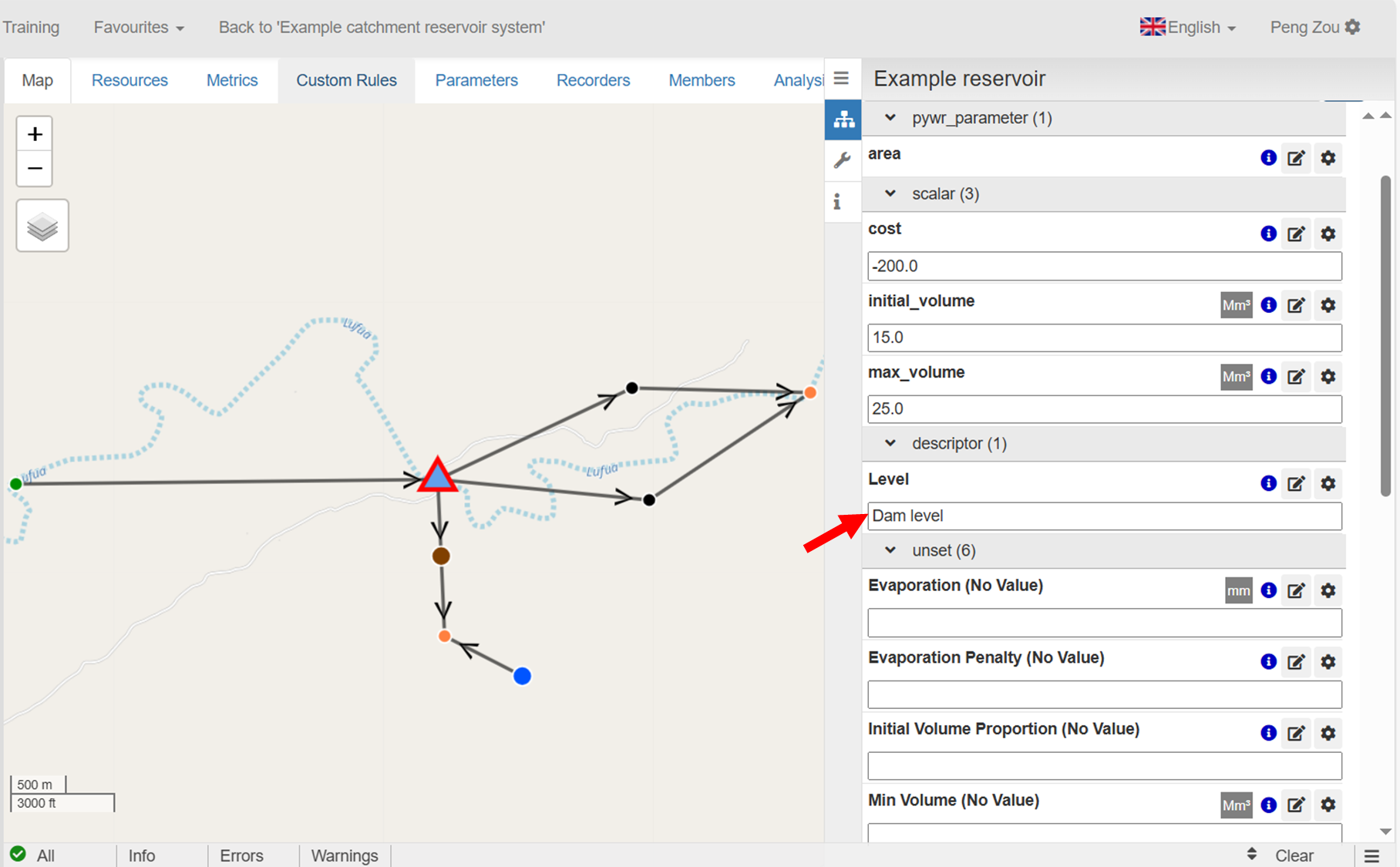

7. Der Parameter Staudamm muss im Level-Attribut des Reservoirs referenziert werden. Klicken Sie dazu auf das Reservoir und schreiben Sie den Namen des Parameters in das Level-Attribut (Dammebene). Bitte beachten Sie, dass beim Namen zwischen Groß- und Kleinschreibung unterschieden wird.

Geben Sie den Namen des Parameters ein

1. Führen Sie das Modell aus.

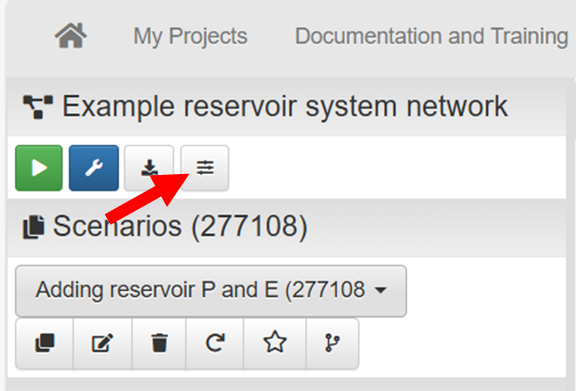

2. Das wirst du sehen, weil Ebene des Staudamms Parameter ist auf dem Knoten nicht definiert, der simuliert_Niveaus wird am Reservoirknoten nicht ausgegeben. Um die Ausgabe anzusehen, klicken Sie stattdessen auf Schaltfläche Netzwerkattribute.

Klicken Sie auf die Schaltfläche Netzwerkattribute

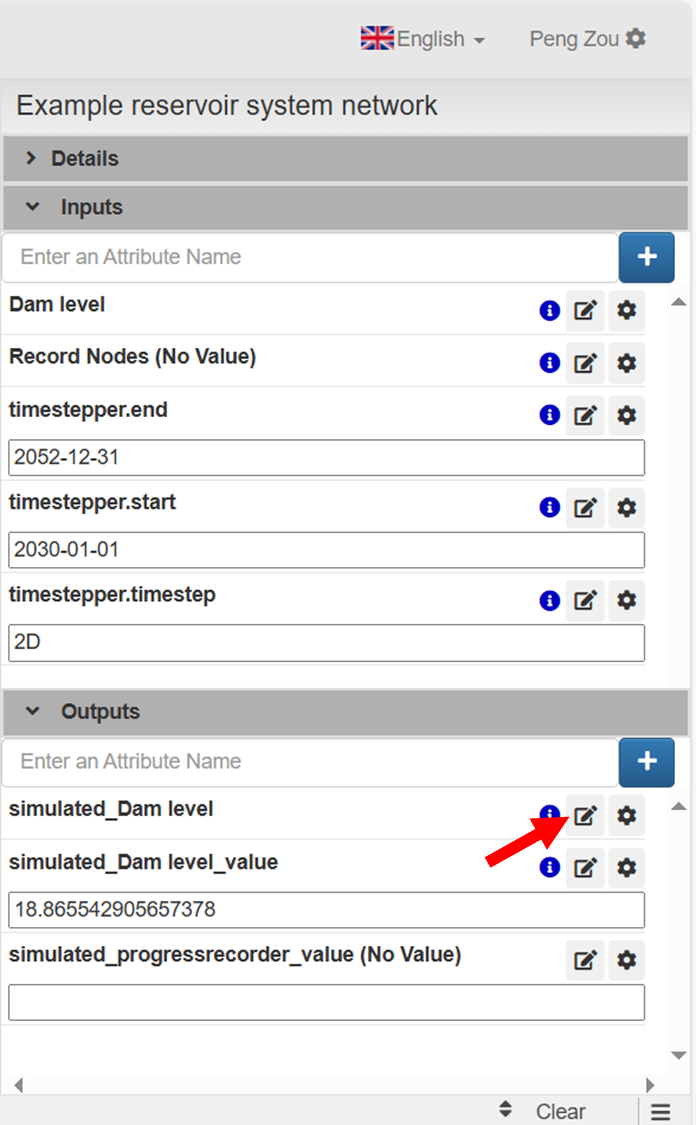

1. Klicken Sie auf das simuliert_Staudamme. Beachten Sie, dass der Name des Reservoir-Knotens im Namen der Ausgabe des Parameters enthalten ist.

Sehen Sie sich die Staudammebene an

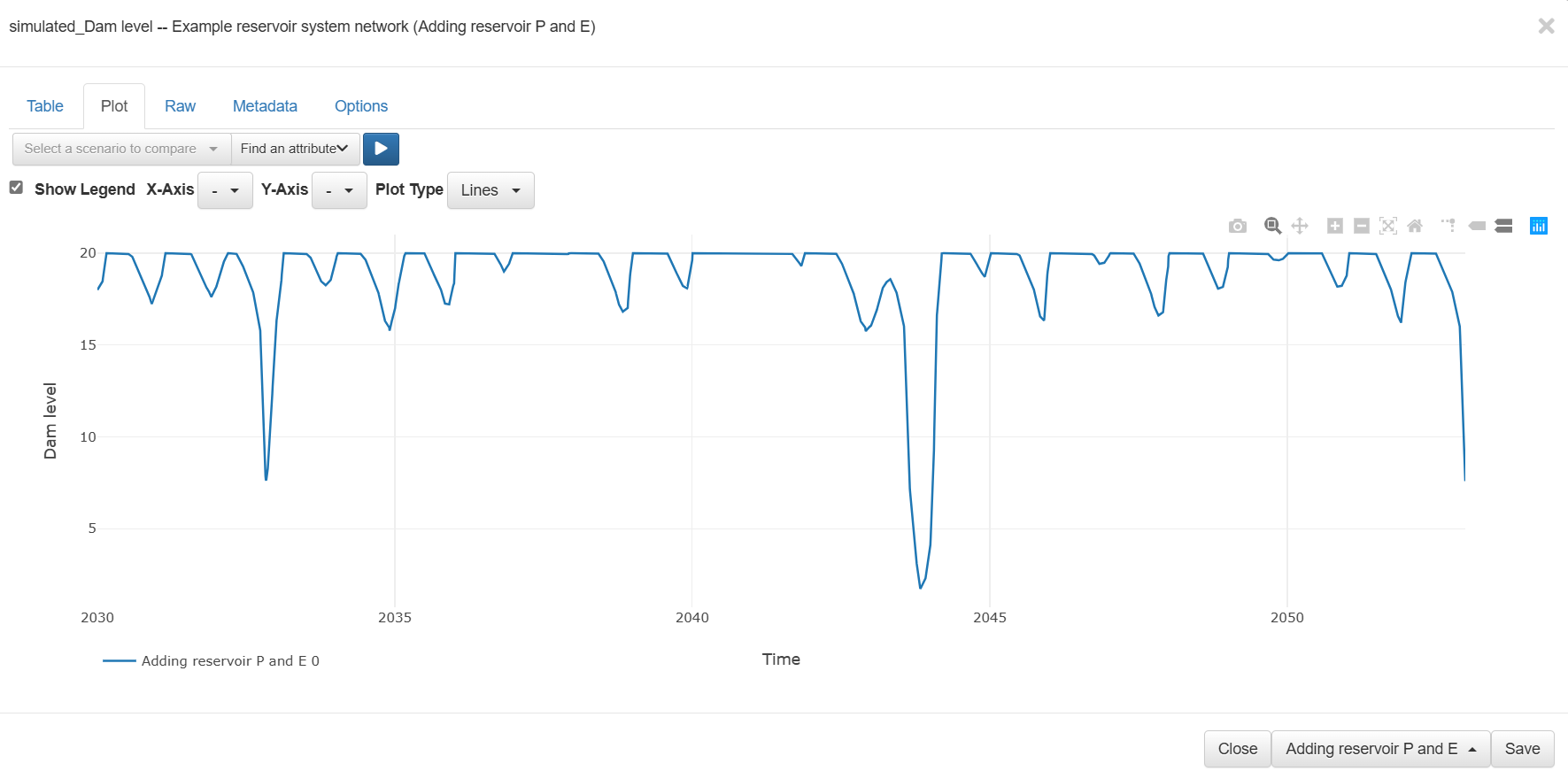

Die Level-Zeitreihe ist unten zu sehen.

Level-Zeitreihen
