Hinzufügen von Knoten und Links (Kanten)

Knoten und Verbindungen (auch „Kanten“ genannt) sind grundlegende Bestandteile des Wassersystemmodells. Knoten stellen bestimmte Elemente innerhalb des Systems dar, wie Stauseen, Einzugsgebiete und Wasserabflüsse, die jeweils über einzigartige Eigenschaften verfügen, die als Attribute bezeichnet werden. Ein Attribut ist beispielsweise der 'max\ _flow', der den maximalen Fluss durch einen Knoten darstellt.

Diese Attribute können unterschiedlichen Typs sein (z. B. monatliche Profile) und sie bestimmen das Verhalten des jeweiligen Knotens.

Kanten stellen die Verbindungen oder Pfade dar, durch die Wasser zwischen Knoten fließt, was Flüsse, Rohrleitungen oder Kanäle darstellt. Knoten und Kanten bilden zusammen die Struktur des Netzwerks und definieren, wie sich Wasser durch das System bewegt.

Das Video unten kann Ihnen helfen, die folgenden Schritte zu befolgen.

1. Klicken Sie auf das Netzwerk, das Sie im ersten Schritt erstellt haben, auf „Mein neues Netzwerk“

Dadurch wird das Netzwerk geöffnet. Wenn Sie beim Erstellen des Netzwerks ausgewählt haben, dass eine Karte angezeigt werden soll, wird eine Karte angezeigt.

1. Zoomen Sie auf eine Stelle auf der Karte, an der Sie ein Netzwerk aufbauen möchten. Wir zoomen auf den Nil im Sudan. Klicken Sie anschließend auf den Bauen rot umrandetes Symbol, um die Node-Palette mit der verfügbaren Node-Liste anzuzeigen.

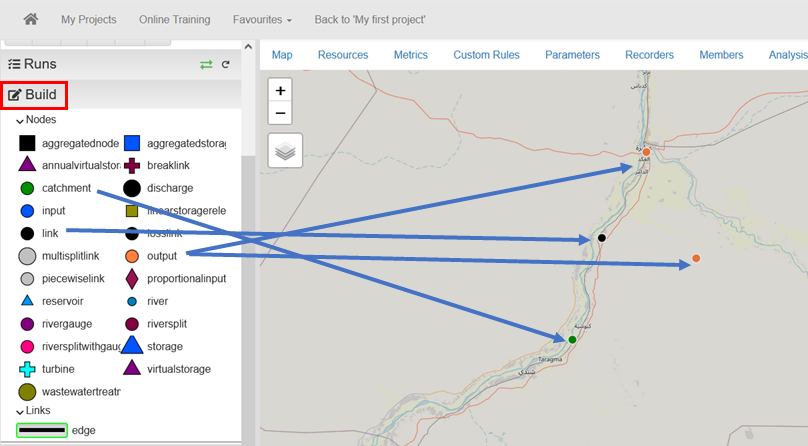

2. Ziehen Sie die zu verwendenden Knoten per Drag-and-Drop. In diesem Fall verwenden wir:

• 1 Einzugsgebiet — steht für Wasser, das in das System fließt

• 1 Link - ein Verbindungsknoten

• 2 Ausgangsknoten — Diese Knoten entfernen Wasser aus dem System. Einer wird ein Bedarfsknoten sein und der andere wird ein Flussabfluss oder eine „Senke“ sein.

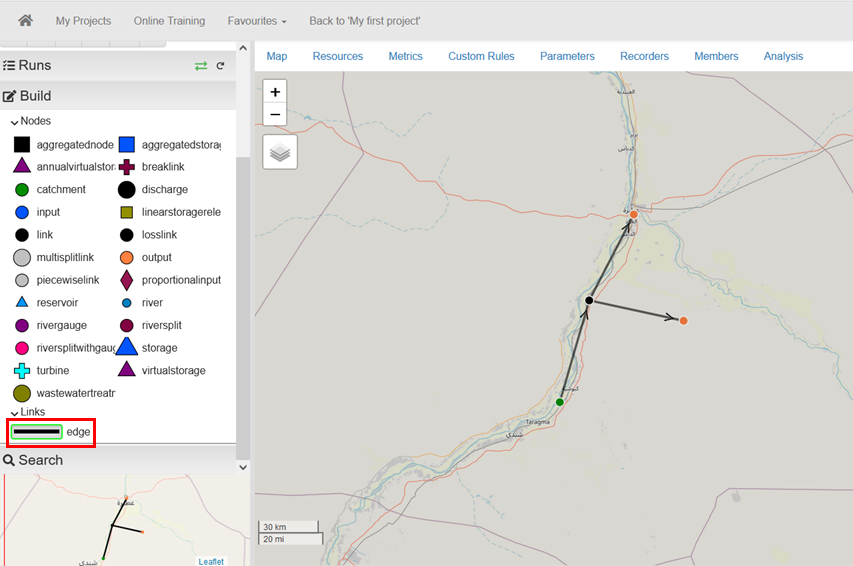

1. Um die Knoten zu verbinden, klicken Sie auf Kante um den Link-Modus zu aktivieren. Klicken Sie auf den Startknoten (Einzugsgebiet) und dann auf den Endknoten (Link). Knoten müssen am Upstream-Knoten gestartet und am Downstream-Knoten beendet werden.

Bitte beachten Sie: nachdem Sie die Verbindungen erstellt haben, klicken Sie erneut auf Kante erneut, um den Link-Modus zu deaktivieren.
