Das Modell ausführen und seine Ausgaben visualisieren

Bitte schauen Sie sich das Video für weitere Informationen an.

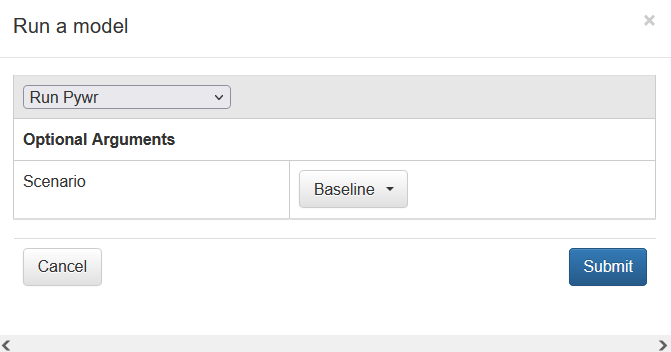

Klicken Sie auf Ein Modell ausführen Symbol , wählen Lauf Pywr und klicken Sie Einreichen.

Das Modell wird zur Ausführung in der Cloud eingereicht.

Du wirst sehen, dass der Run im Run-Menü erscheint.

Ein blaues Band bedeutet, dass der Lauf läuft.

Ein gelbes Band bedeutet, dass sich der Run in der Warteschlange befindet

Ein grünes Band bedeutet, dass der Lauf erfolgreich beendet wurde.

Ein rotes Band bedeutet, dass der Lauf mit einem Fehler beendet wurde.

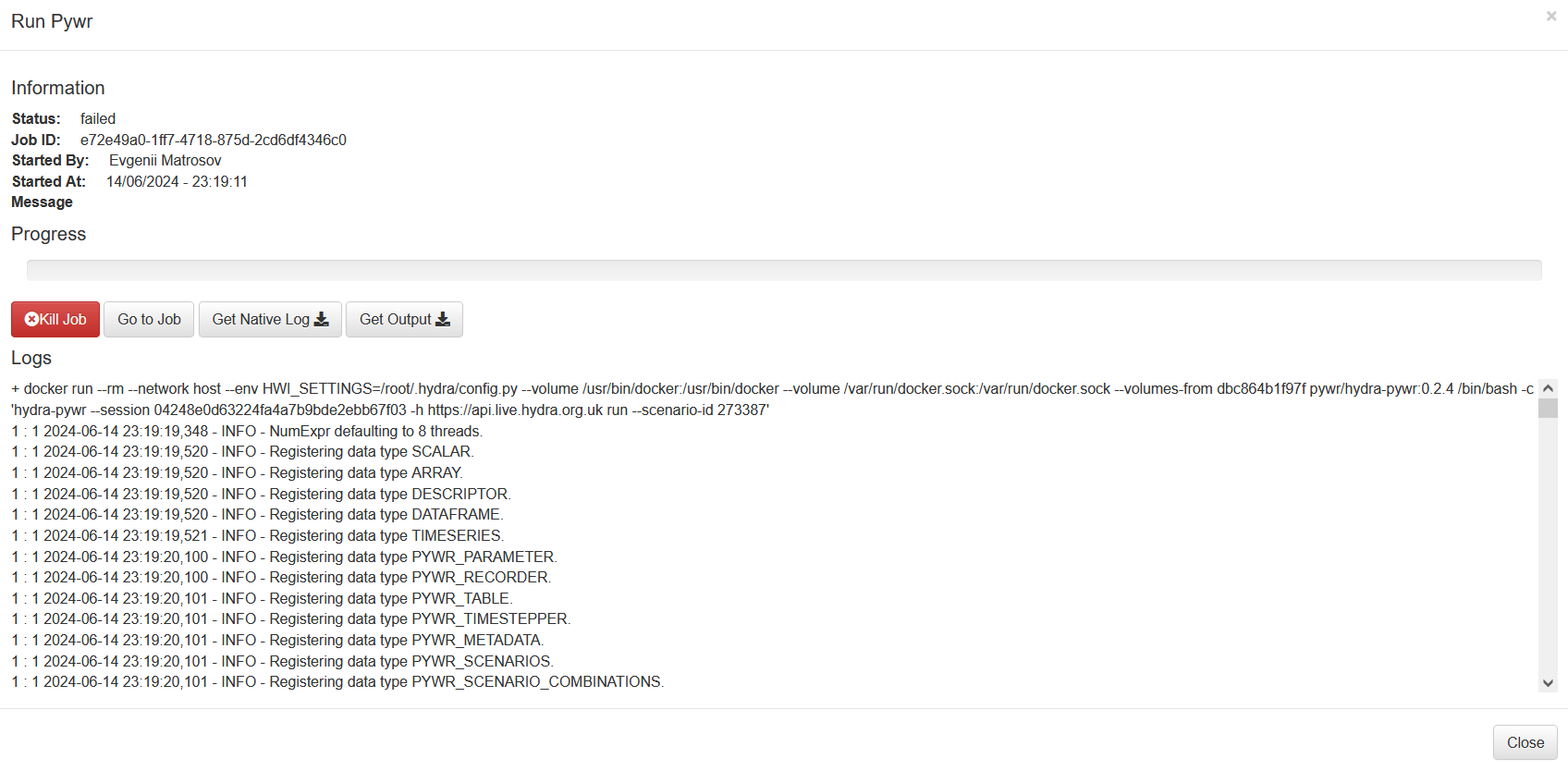

Ein Klick auf das Menüband öffnet ein Fenster mit dem Run-Log. Wenn ein Fehler auftritt, wird unten ein Traceback angezeigt, anhand dessen Sie ermitteln können, warum bei der Ausführung ein Fehler aufgetreten ist.

Sobald das Modell erfolgreich ausgeführt wurde, können Sie auf die verschiedenen Knoten klicken, um deren Zeitreihenausgabe zu überprüfen. In diesem Fall ist das Hauptausgabeattribut der „simulierte Fluss“ .

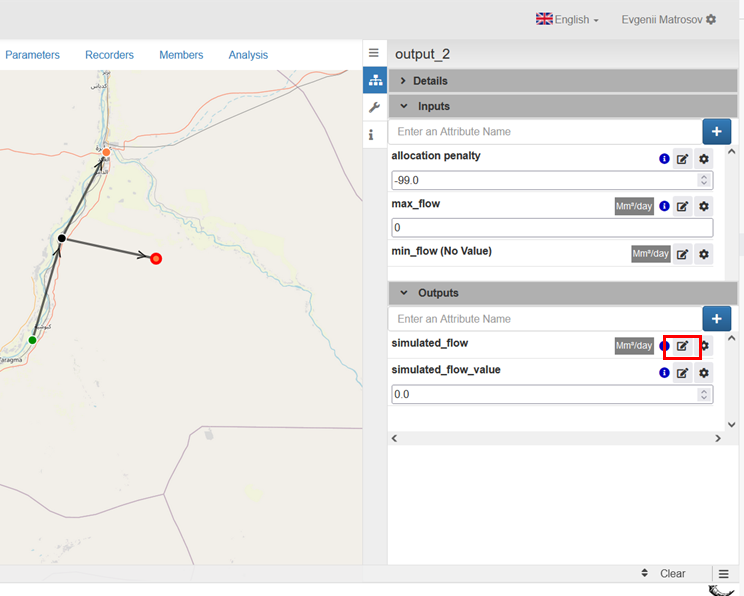

Doppelklicken Sie auf den gewünschten Knoten. „Simulierter\ _flow“ wird im Bereich „Ausgabe“ verfügbar sein. Klicken Sie auf die Schaltfläche „Bearbeiten“ um Ergebnisse zu sehen. Klicken Sie auf den Demand-Knoten, der der Knoten auf der rechten Seite ist.

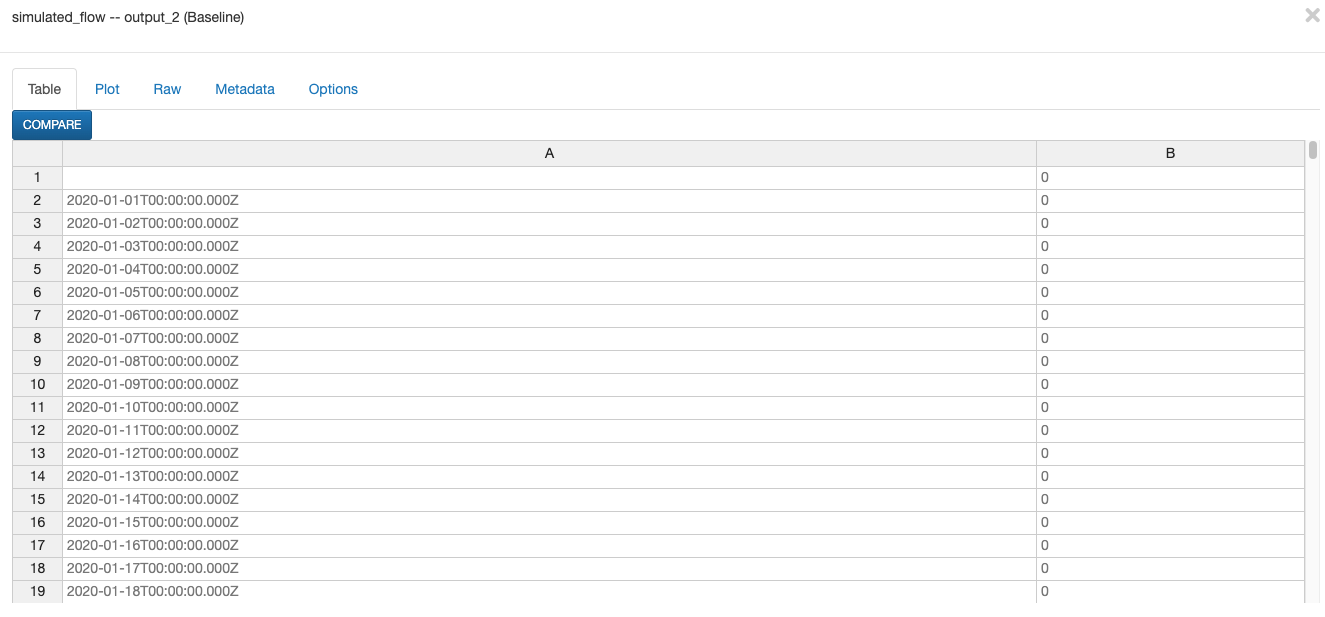

Zuerst erscheint eine Zeitreihentabelle:

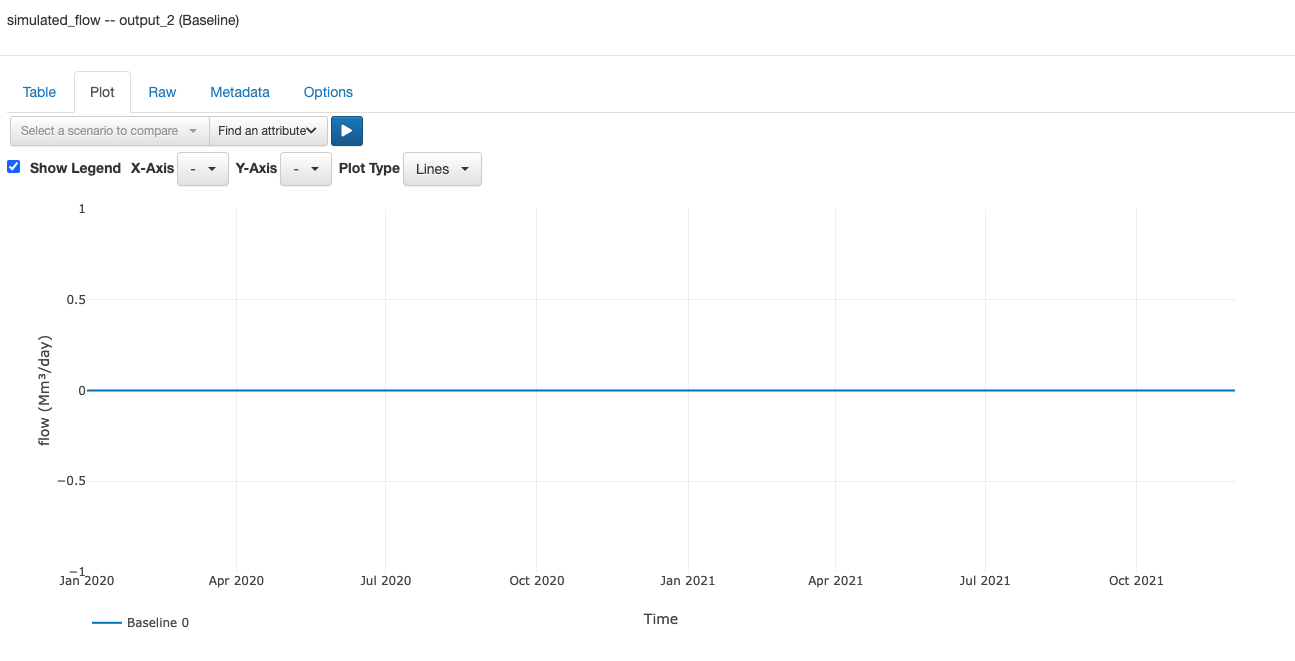

Klicken Sie auf Grundstück um einen Plot der Zeitreihe zu sehen.

Da der max\ _flow des Bedarfsknotens auf 0 gesetzt wurde, gibt es in diesem Knoten keinen Fluss.

Beim nächsten Flow erstellen wir ein neues Szenario und ändern den Max\ _flow des Bedarfsknotens.

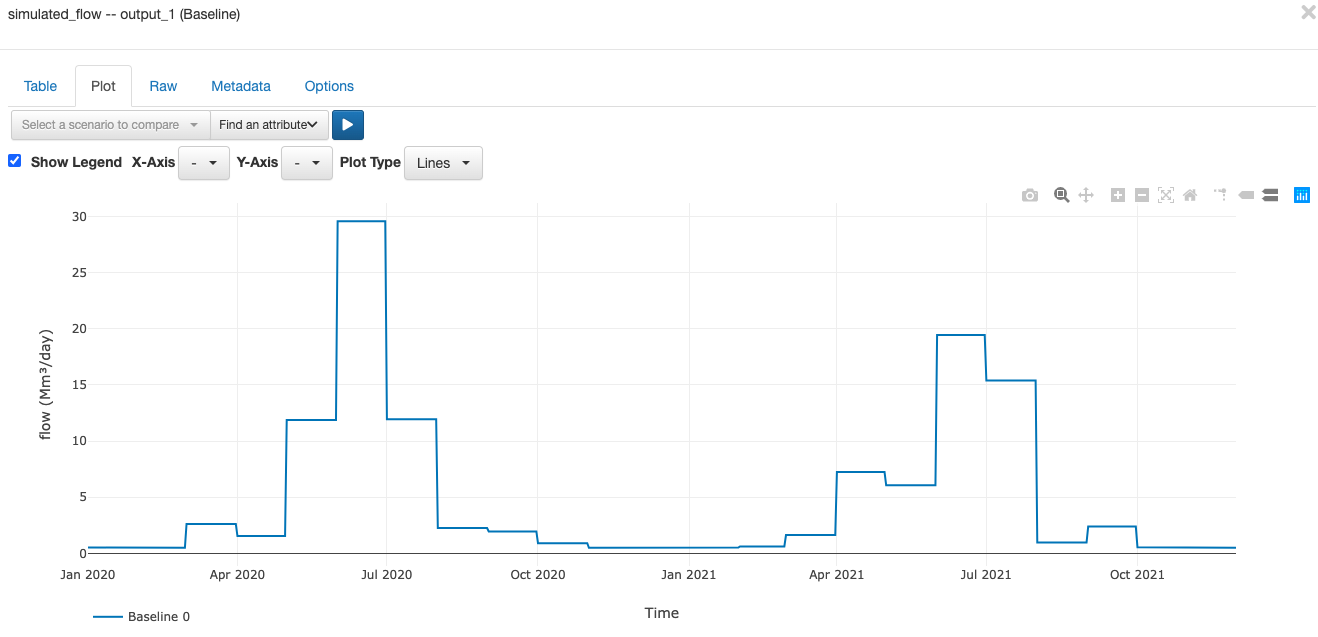

Was ist die simulierte Strömung am stromabwärts gelegenen Ausgangsknoten, der den Flussausfluss darstellt?
