Verlust Link Node

Allgemeine Beschreibung

EIN Link verlieren ermöglicht die Definition eines festen proportionalen Strömungsverlusts, der durch diesen Knoten fließt. Verlustverbindungen werden häufig zur Darstellung verwendet Anlagen zur Trinkwasseraufbereitung die einige Prozessverluste mit sich bringen.

Die definierten Flow-Attribute Max und Min werden nach Verlusten auf die Nettoausgabe angewendet.

Der Knoten selbst zeichnet die Nettoausgabe in seinem Flow-Attribut auf (das von allen angeschlossenen Rekordern verwendet würde).

Primäre Attribute

Name
Beschreibung
Erforderlich

Zuweisungsstrafe

Die Kosten pro Einheit fließen über den Knoten

Fakultativ

Verlustfaktor

Verlust_Faktor: Float oder Parameter. Der Anteil des Flusses, der durch diesen Knoten verloren geht. Muss größer oder gleich Null sein. Dieser Wert ist entweder ein Anteil des Brutto- oder Nettoflusses, abhängig vom Wert des Verlustes_faktor_typ.

Optional, standardmäßig 0

Art des Verlustfaktors

Entweder „brutto“ oder „netto“ (Standardeinstellung), um anzugeben, ob der Verlustfaktor als Anteil am Brutto- bzw. Nettofluss angewendet wird.

Optional, standardmäßig „net“

Maximaler Durchfluss

Die maximale Flussbeschränkung auf dem Knoten

Fakultativ

Minimaler Durchfluss

Die minimale Flussbeschränkung auf dem Knoten

Fakultativ

Beispiel

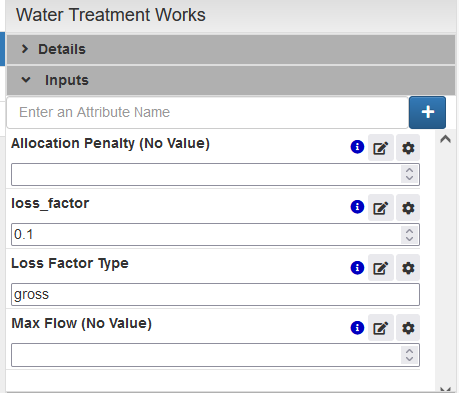

In diesem Beispiel gehen 10% der Bruttowassermenge verloren, die in den Knoten fließt.
