# Reservoir hinzufügen

Bitte schauen Sie sich das Video an, um dem im vorherigen Tutorial erstellten Modell einen Reservoirknoten hinzuzufügen. Erstellen Sie dazu bitte eine Kopie des Modells, wie im Video gezeigt, und arbeiten Sie bitte im **Mit Abstraktion** Szenario

{% embed url="<https://www.youtube.com/watch?v=XjGGR3ISefU>" %}

Ziehen und Ablegen einer **Aufbewahrung** ![](https://1875979063-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FM66QWevUBo6VXSGCmO4L%2Fuploads%2Fgit-blob-8bad6f8b7e532e9bcc04a4b8f9ca5c4c0acf4a83%2Fimage%20\(66\).png?alt=media) Knoten im Netzwerk. Löschen Sie dann den Link, der die verbindet **Einzugsgebiet** Knoten zum **Verknüpfung** Knoten. Verbinden Sie den **Einzugsgebiet** Knoten zum **Aufbewahrung** Knoten und verbinden Sie dann den **Aufbewahrung** Knoten zum **Verknüpfung** Knoten.

Stellen Sie zunächst das ein **maximal\_Volumen** von storage node bis 0 Mm3 und der **anfänglich\_Volumen\_pc** auf 0 und starte das Modell.

Dann klone die **Mit\_Abstraktion** Szenario und erstelle ein neues Szenario mit dem Namen \*\*„Reservoir mit Speicher und Entnahme“ . \*\*

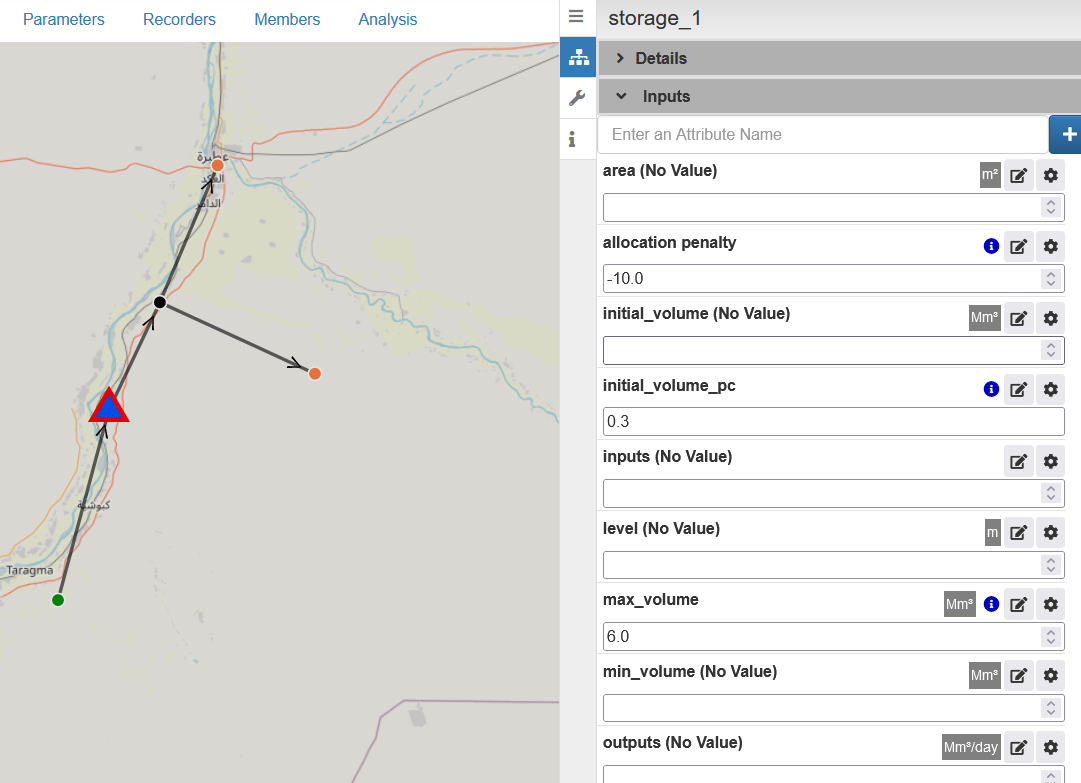

Stellen Sie im neuen Szenario die **maximal\_Volumen** des storage node bis 6 Mm3 und der **anfänglich\_Volumen\_pc** an 0.33. Das Reservoir beginnt dann mit der Simulation, wenn 30% voll ist. Alternativ **anfänglich\_Volumen** kann auf 1.8 Mm3 eingestellt werden. Entweder **anfänglich\_Volumen** oder **anfänglich\_Volumen\_pc** muss eingestellt werden.

<figure><img src="https://1875979063-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FM66QWevUBo6VXSGCmO4L%2Fuploads%2Fgit-blob-1609e1d51bc5ad4645488c2e6a68f55b859f137c%2Fimage%20(71).png?alt=media" alt=""><figcaption></figcaption></figure>

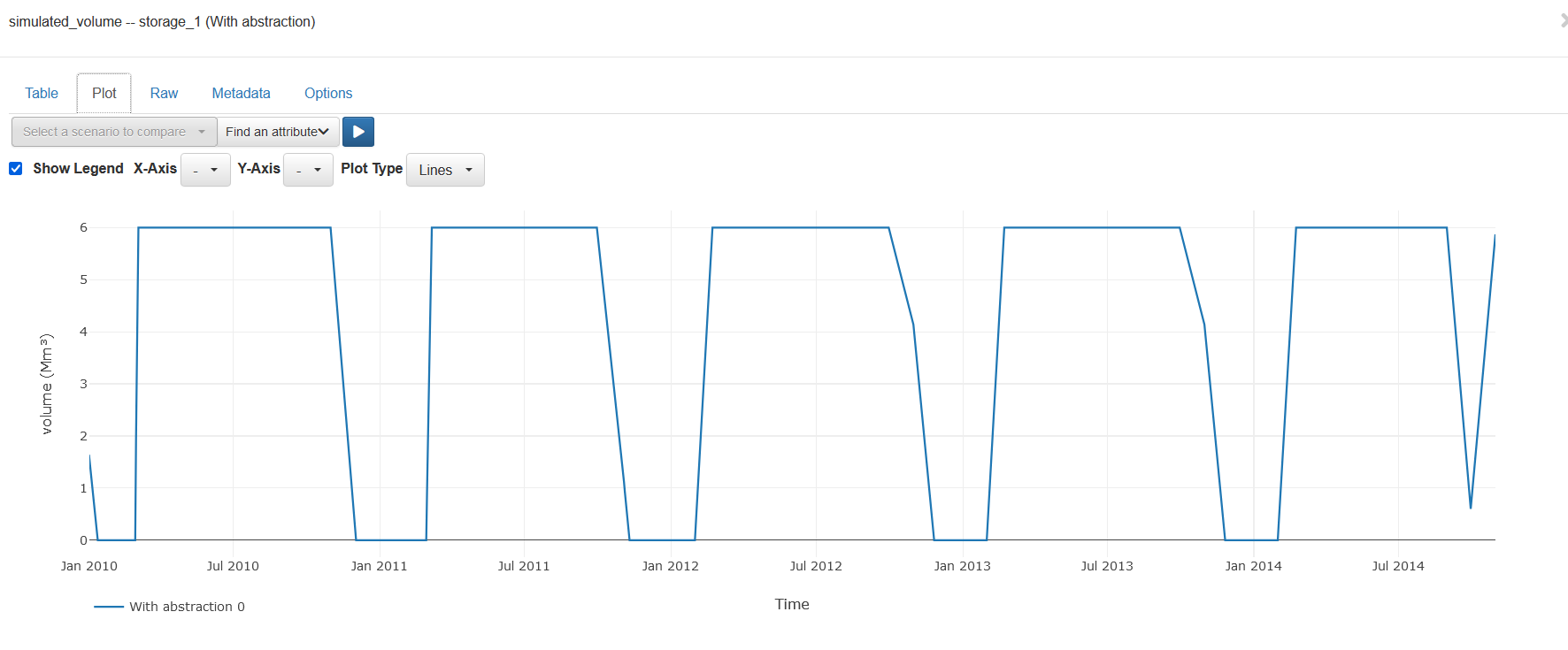

Führen Sie das Modell aus und sehen Sie sich das an **simuliert\_Volumen** des Reservoirs.

<figure><img src="https://1875979063-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FM66QWevUBo6VXSGCmO4L%2Fuploads%2Fgit-blob-b4bfe7637d1858a9968654f3f96e8d526ced4ed2%2Fimage%20(72).png?alt=media" alt=""><figcaption></figcaption></figure>

Das Reservoir leert sich zu jeder Trockenzeit und füllt sich zu jeder Regenzeit.

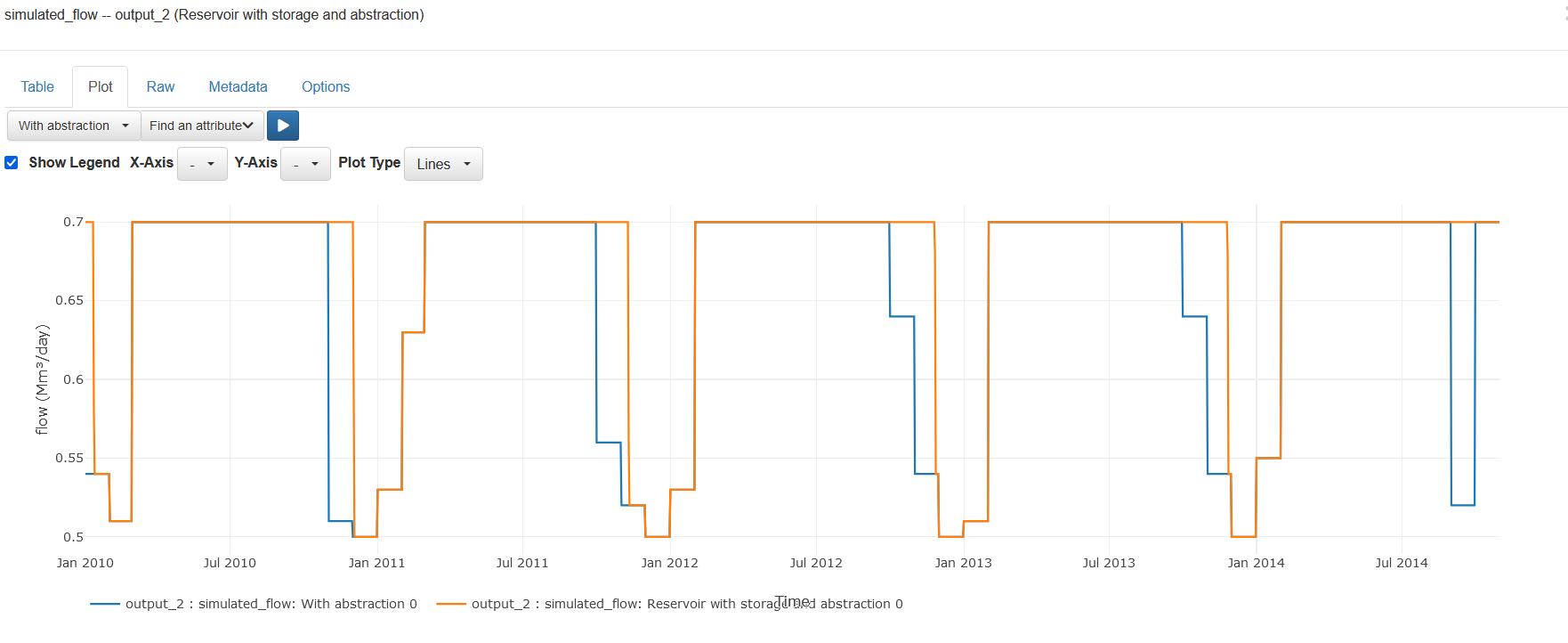

Vergleiche die **simuliert\_fließen** auf dem Bedarfsknoten für den **„Reservoir mit Speicher und Entnahme“** und **„Mit Abstraktion“** Szenario\*\*. \*\*

<figure><img src="https://1875979063-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FM66QWevUBo6VXSGCmO4L%2Fuploads%2Fgit-blob-8263f0fd355065087843b1618865689109465e76%2Fimage%20(74).png?alt=media" alt=""><figcaption></figcaption></figure>

Der Speicher reduzierte das Defizit im Bedarfsknoten. Wir können jedoch feststellen, dass der Bedarfsknoten trotz des Speichers manchmal nicht seinen vollen Bedarf von 0.7 Mm3 erhält.

## Übung

Wir haben gesehen, dass sich der Stausee unter dem Einlaufszenario 1 jedes Jahr leeren würde. Wie gering muss der Bedarf sein, damit der Stausee auch in der Trockenzeit noch etwas Speichervolumen hat?
