# Esercizio 2a Sistema semplice con prelievi del serbatoio

Nota: create una nuova rete denominata Esercizio 2a e impostate il passo temporale prima di eseguire la rete come descritto nell'Esercizio 1a.

![](https://water-strategy.gitbook.io/~gitbook/image?url=https%3A%2F%2F530325344-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FOe4DHiaeqejzGopyV9BO%252Fuploads%252FBH6VhnByPNFdIUQYs4Ff%252F0.png%3Falt%3Dmedia\&width=768\&dpr=4\&quality=100\&sign=82e24ed8\&sv=2)

### **Crea la rete ed esegui** <a href="#create-the-network-and-run" id="create-the-network-and-run"></a>

Vai al pannello di sinistra e fai clic su **Costruisci** per aprire l'elenco dei nodi.

Trascina e rilascia sulla mappa dell'area di lavoro:

\ - 1 nodo di bacino ![](https://water-strategy.gitbook.io/~gitbook/image?url=https%3A%2F%2F530325344-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FOe4DHiaeqejzGopyV9BO%252Fuploads%252F695wIhiUhbtjLYA6YsFN%252Fimage.png%3Falt%3Dmedia%26token%3D6f40e7aa-a37b-495e-8934-ac503339abc8\&width=300\&dpr=4\&quality=100\&sign=af8bfc12\&sv=2)

\ - 2 nodi di uscita ![](https://water-strategy.gitbook.io/~gitbook/image?url=https%3A%2F%2F530325344-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FOe4DHiaeqejzGopyV9BO%252Fuploads%252FEiNqTg1oF9c0zBDnCkr6%252Fimage.png%3Falt%3Dmedia%26token%3D9a127986-7240-4f56-b2b4-be545506c29a\&width=300\&dpr=4\&quality=100\&sign=f1a8ffa5\&sv=2)

\ - 1 storage node ![](https://water-strategy.gitbook.io/~gitbook/image?url=https%3A%2F%2F530325344-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FOe4DHiaeqejzGopyV9BO%252Fuploads%252F2vKTvddFCXMcUk3hBm5T%252Fimage.png%3Falt%3Dmedia%26token%3D9edfcb90-a0fa-4969-a25e-c9adf80ca54c\&width=300\&dpr=4\&quality=100\&sign=9a5420d2\&sv=2)

Clicca su **orlo** ![](https://water-strategy.gitbook.io/~gitbook/image?url=https%3A%2F%2F530325344-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FOe4DHiaeqejzGopyV9BO%252Fuploads%252FMXIvBn3oEsj7FPNVdMNq%252F4.png%3Falt%3Dmedia\&width=300\&dpr=4\&quality=100\&sign=babc4e2b\&sv=2) per attivare la «modalità link», connetti i nodi e riempi i loro attributi come mostrato nella figura seguente:

![](https://water-strategy.gitbook.io/~gitbook/image?url=https%3A%2F%2F530325344-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FOe4DHiaeqejzGopyV9BO%252Fuploads%252Fj2wIgu5Z0p2WNxeFJTU1%252Fimage.png%3Falt%3Dmedia%26token%3D9eceb1b4-8c80-41c9-b46c-17aee8a17737\&width=768\&dpr=4\&quality=100\&sign=df5fd3b9\&sv=2)

Clicca nuovamente su **orlo** ![](https://water-strategy.gitbook.io/~gitbook/image?url=https%3A%2F%2F530325344-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FOe4DHiaeqejzGopyV9BO%252Fuploads%252F6x1lN22TO4JjFGVMY4GC%252F6.png%3Falt%3Dmedia\&width=300\&dpr=4\&quality=100\&sign=2bf44435\&sv=2) per disattivare la «modalità link».

Nel pannello di sinistra, fai clic su **Esegui un modello** ![](https://water-strategy.gitbook.io/~gitbook/image?url=https%3A%2F%2F530325344-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FOe4DHiaeqejzGopyV9BO%252Fuploads%252FvauxzAjOLQ3nxLZPyfy0%252F7.png%3Falt%3Dmedia\&width=300\&dpr=4\&quality=100\&sign=97fdabc1\&sv=2).

Si aprirà una nuova finestra, clicca su **Invia**

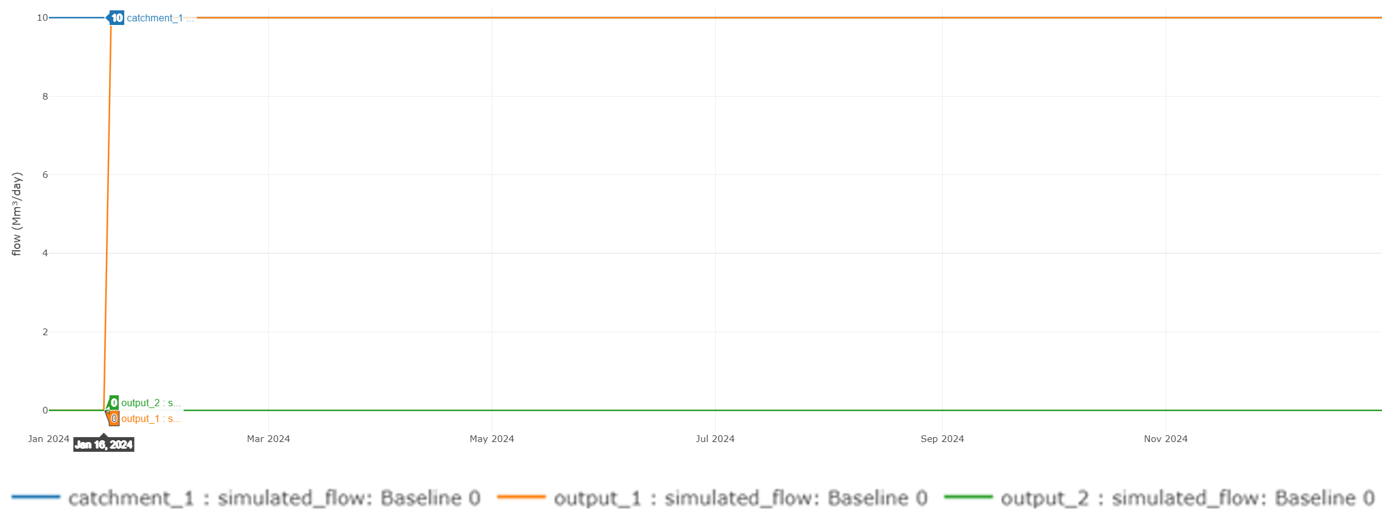

Visualizza il **simulato\_flow** risultati

<figure><img src="https://2382307583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FBg8BcxZRxPP2vxAwzrhK%2Fuploads%2Fgit-blob-9bed5ded9f8484e0c8c9d5f7d409078b888051e5%2Fimage%20(8).png?alt=media" alt=""><figcaption></figcaption></figure>

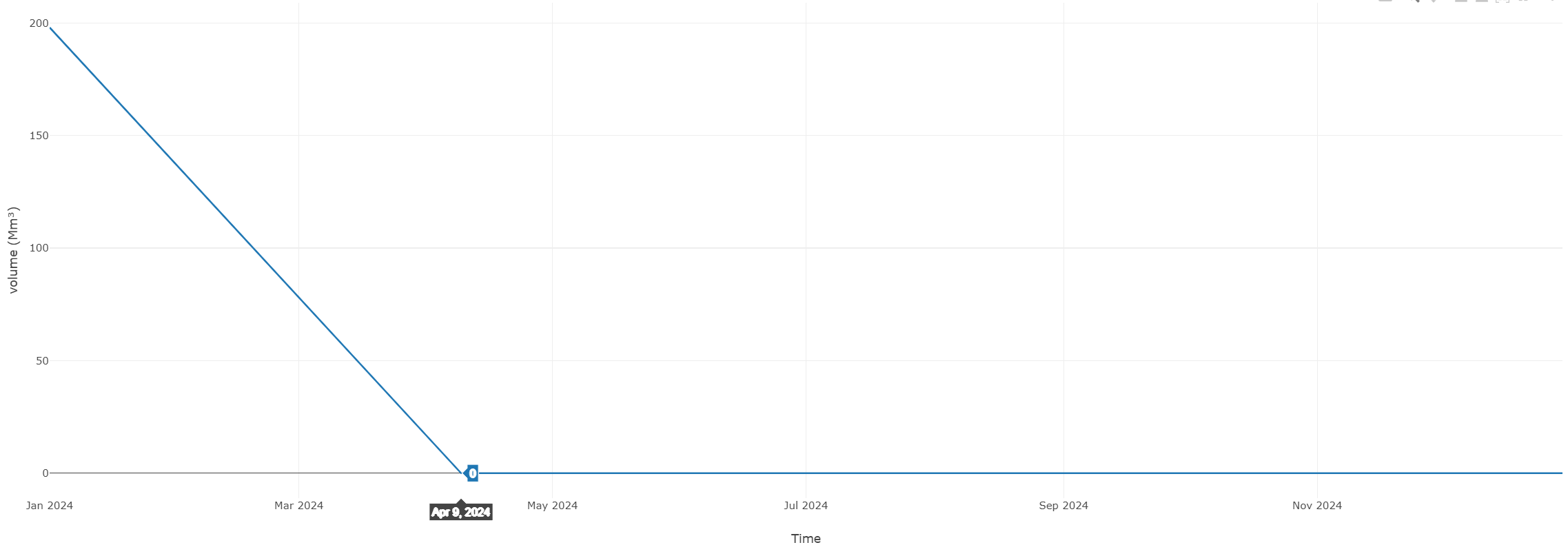

Visualizza il **simulato\_volume** risultati

<figure><img src="https://2382307583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FBg8BcxZRxPP2vxAwzrhK%2Fuploads%2Fgit-blob-3963f050bc0136f88b3399faa96f234925cd72f5%2Fimage%20(9).png?alt=media" alt=""><figcaption></figcaption></figure>

### **Spiegazione** <a href="#explanation" id="explanation"></a>

Questa rete include un **archiviazione** nodo che simula un serbatoio. L'obiettivo di questo serbatoio è immagazzinare l'acqua. Inizialmente, inizia con un volume di 200 Mm³ e il suo volume aumenterà o diminuirà in base all'equilibrio tra assunzione e uscita.

Le **uscita 1** il nodo tenta di consumare 12 MM³/giorno dal serbatoio, se disponibile. Nel frattempo, **bacino idrografico 1** il nodo contribuisce con 10 MM³/giorno al serbatoio. Ciò significa che il serbatoio dovrebbe diminuire di volume nel tempo, poiché fornirà più acqua di quanta ne riceve.

I risultati dimostrano che il volume del serbatoio diminuisce fino a svuotarsi **9 aprile 2024**, indicando che non sarà più in grado di soddisfare i requisiti di fornitura dell'output 1. A quel punto, l'uscita 1 riceverà solo la quantità fornita dal nodo di utenza 10 MM³/giorno.

Dal **uscita 2** non ha una penalità associata, non viene assegnata acqua a questo nodo.

### Aumentare la domanda <a href="#increase-the-demand" id="increase-the-demand"></a>

Seleziona il nodo di uscita\ \_1 e modifica il flusso massimo su 20 mm³/giorno

Nel pannello di sinistra, fai clic su **Esegui un modello** ![](https://water-strategy.gitbook.io/~gitbook/image?url=https%3A%2F%2F530325344-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FOe4DHiaeqejzGopyV9BO%252Fuploads%252FBMbyGzno1Nd30QKiwcYU%252F11.png%3Falt%3Dmedia\&width=300\&dpr=4\&quality=100\&sign=7c548e97\&sv=2).

Si aprirà una nuova finestra, clicca su **Invia**

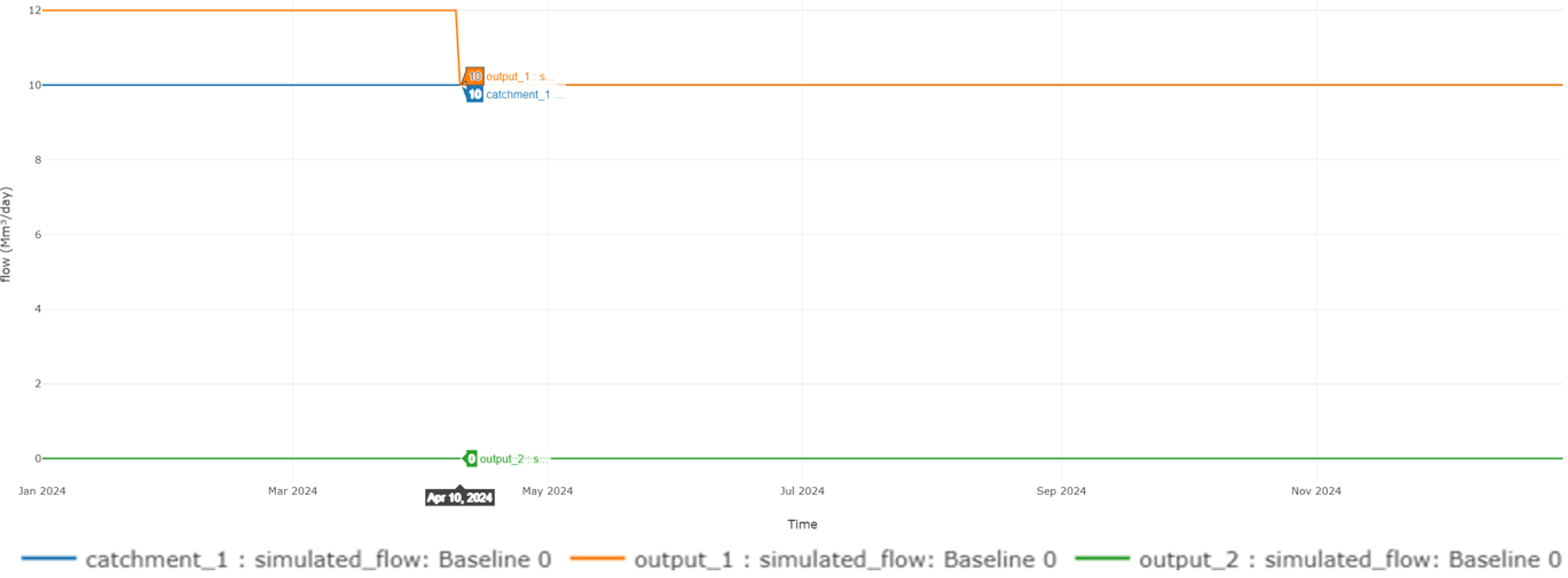

<figure><img src="https://2382307583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FBg8BcxZRxPP2vxAwzrhK%2Fuploads%2Fgit-blob-a63f0821f85e1f671b22cf374744951389a41cf6%2Fimage%20(10).png?alt=media" alt=""><figcaption></figcaption></figure>

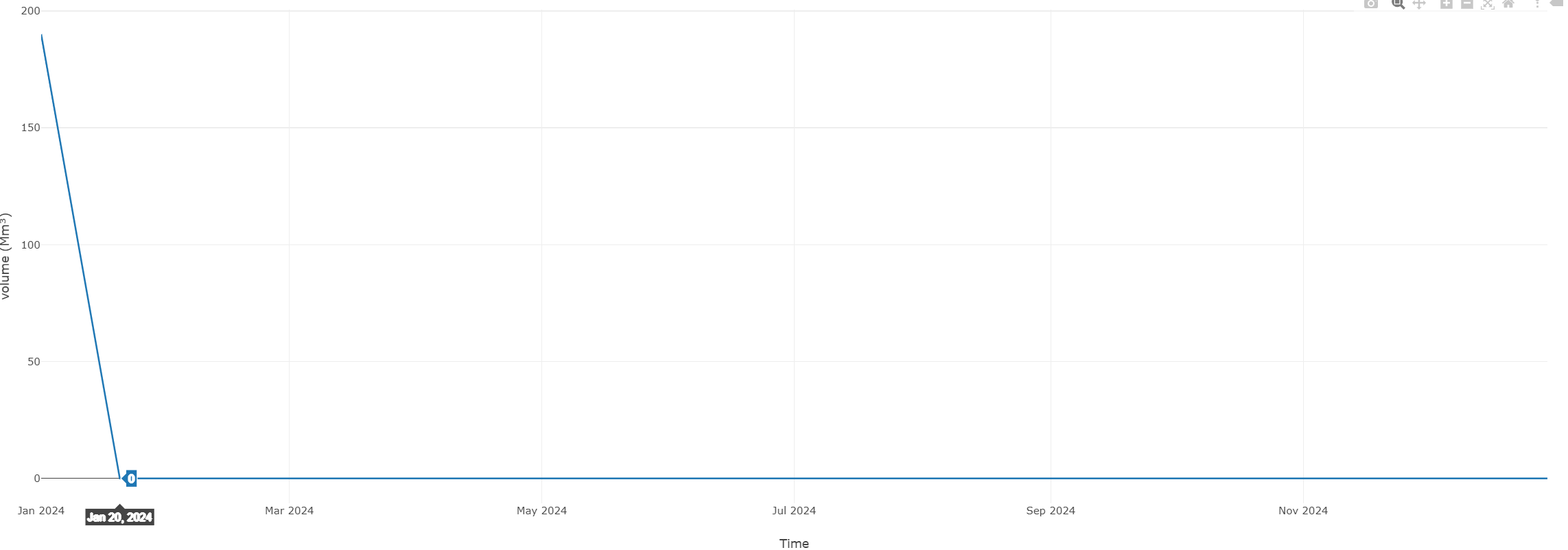

<figure><img src="https://2382307583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FBg8BcxZRxPP2vxAwzrhK%2Fuploads%2Fgit-blob-ddb556ac5f9b192bf1edb8ff2242d6fc7d00381c%2Fimage%20(11).png?alt=media" alt=""><figcaption></figcaption></figure>

### **Spiegazione** <a href="#explanation-1" id="explanation-1"></a>

Le condizioni del sistema sono cambiate quando la domanda del **uscita 1** nodo aumentato da 12 MM³/giorno a 20 MM³/giorno. Questa modifica fa sì che il serbatoio si svuoti più rapidamente. In precedenza, il serbatoio sarebbe stato vuoto entro **9 aprile, 2024**, ma con l'aumento della domanda, ora si prevede che sarà svuotato prima, entro **gennaio 20, 2024**.

Una volta che il serbatoio è vuoto, **uscita 1** il nodo riceverà solo 10 MM³/giorno, che è il flusso fornito dal nodo di bacino.

### Aumentare la priorità del serbatoio <a href="#increase-the-reservoir-priority" id="increase-the-reservoir-priority"></a>

Seleziona storage node e modifica la penalità di allocazione in -20

![](https://water-strategy.gitbook.io/~gitbook/image?url=https%3A%2F%2F530325344-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FOe4DHiaeqejzGopyV9BO%252Fuploads%252FC3TBEWTIedSiuOLYFifs%252F15.png%3Falt%3Dmedia\&width=768\&dpr=4\&quality=100\&sign=3627cc57\&sv=2)

<figure><img src="https://2382307583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FBg8BcxZRxPP2vxAwzrhK%2Fuploads%2Fgit-blob-9bed5ded9f8484e0c8c9d5f7d409078b888051e5%2Fimage%20(12).png?alt=media" alt=""><figcaption></figcaption></figure>

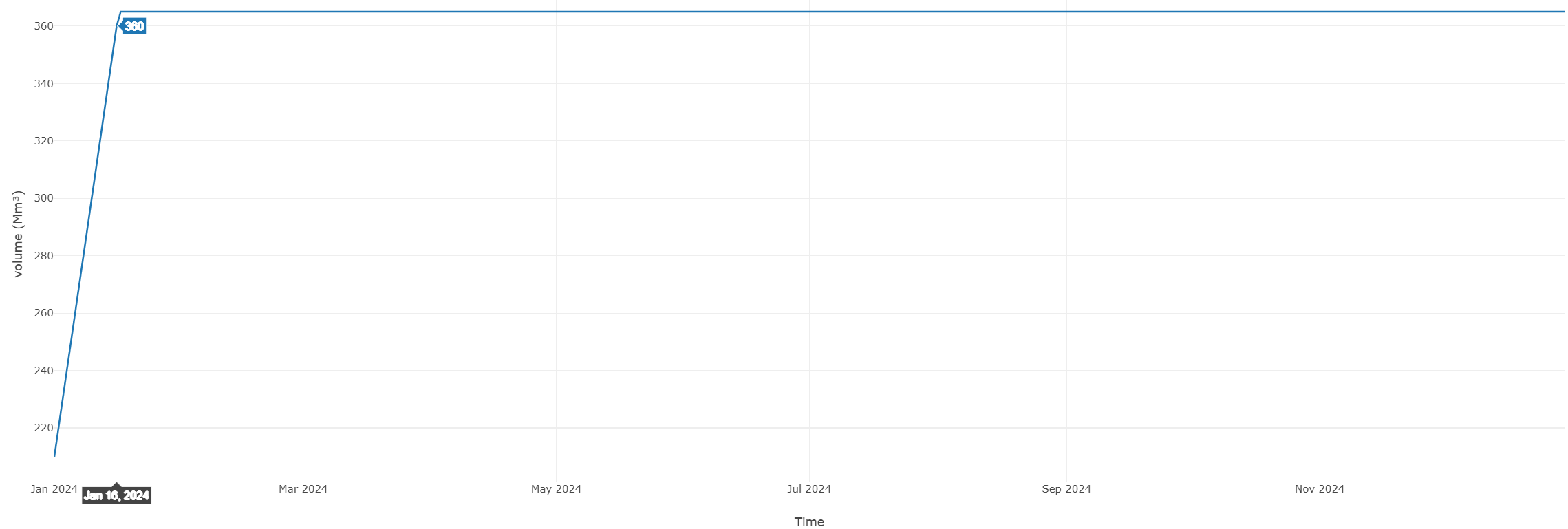

<figure><img src="https://2382307583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FBg8BcxZRxPP2vxAwzrhK%2Fuploads%2Fgit-blob-21fd2cf82a738714e1e2656aa7183b5a83d8a320%2Fimage%20(13).png?alt=media" alt=""><figcaption></figcaption></figure>

### **Spiegazione** <a href="#explanation-2" id="explanation-2"></a>

Poiché abbiamo modificato la penalità di assegnazione per il **archiviazione** considerato il nodo più negativo del sistema, ora ha la massima priorità. Ciò significa che il sistema darà priorità all'allocazione dell'acqua a questo nodo.

Il storage node inizia a riempirsi a partire dai 200 Mm³ iniziali come da condizioni iniziali fino a raggiungere la sua capacità massima di 365 Mm³. Una volta raggiunto questo volume massimo, l'acqua in eccesso verrà rilasciata. Questa capacità viene raggiunta da **gennaio 16, 2024**.

**Uscita 1** è il prossimo nodo prioritario del sistema. Dopo che il storage node è pieno, il sistema inizierà ad allocare l'acqua in eccesso all'uscita 1. L'acqua in eccesso è pari a 10 MM³/giorno fornita dal nodo di raccolta.
