Aggiungere la batimetria del serbatoio (Livello)

L'acqua Livello La capacità di un serbatoio può essere calcolata allo stesso modo di un serbatoio. Il livello dell'acqua di un bacino è necessario per poter calcolare l'energia idroelettrica. Sebbene il modello nazionale del Botswana non includa l'energia idroelettrica, per completezza è incluso in questo tutorial.

Nota: a differenza del parametro Area definito nel nodo Resevoir. Definiremo il parametro Level nella scheda Parametri dell'Interfaccia. Questo serve a dimostrare la scheda Parametri, il Livello può essere definito anche sul nodo.

Di seguito è riportato un esempio di tabella di classificazione del livello di area rispetto al volume per:

Volume (Mm3)
Livello (m)

0

1

7

8

10

16

15

18

25

20

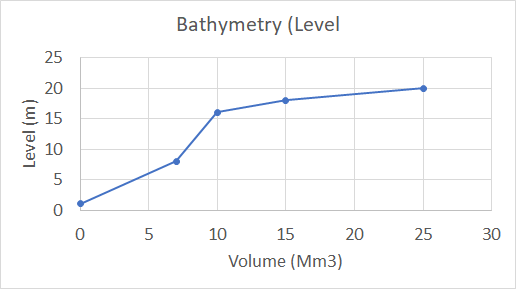

Quando viene tracciato si presenta così:

Relazione tra il livello dell'acqua e il volume del serbatoio

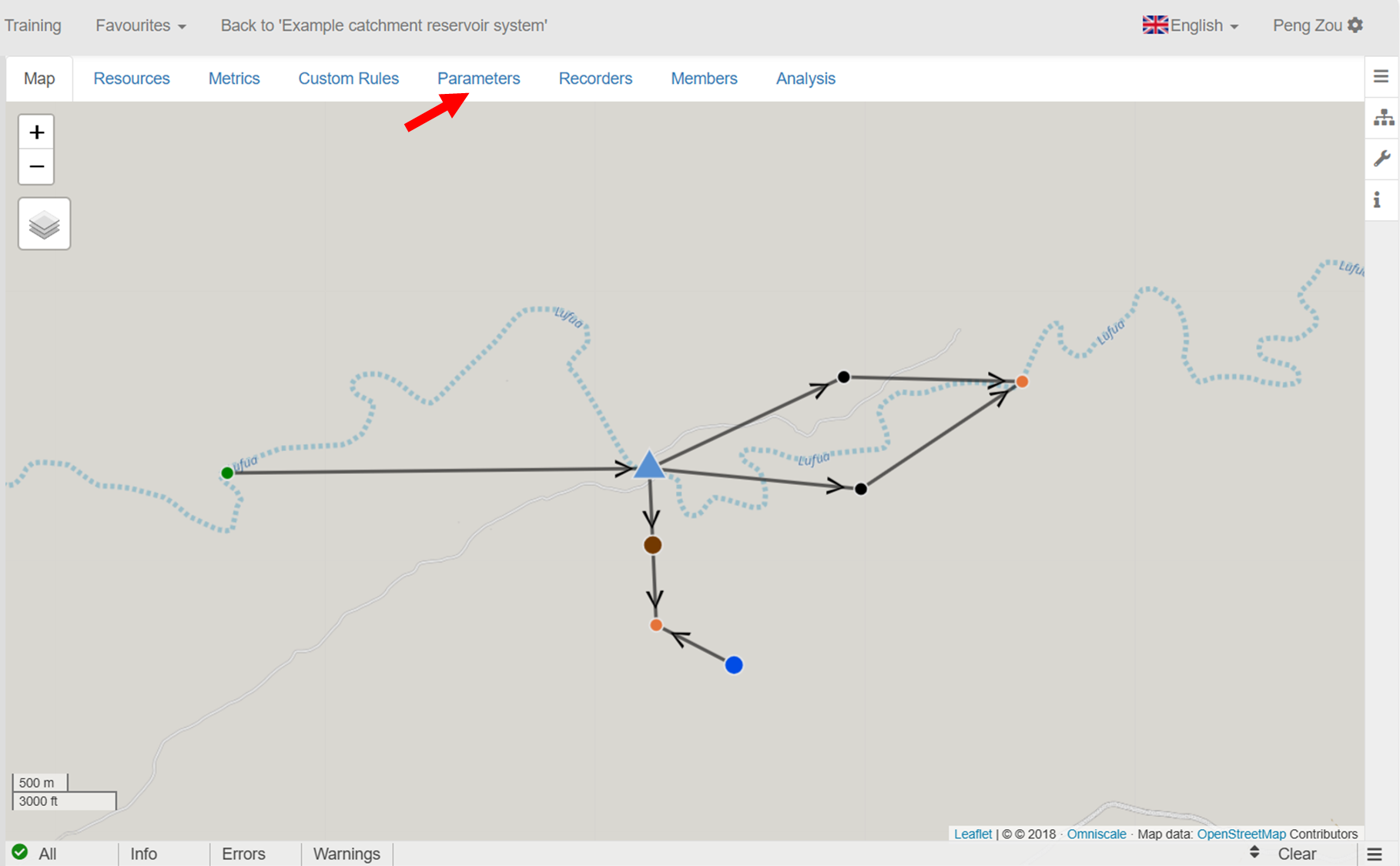

  1. Fai clic su Parametri scheda sull'interfaccia.

Fai clic sulla scheda Parametri

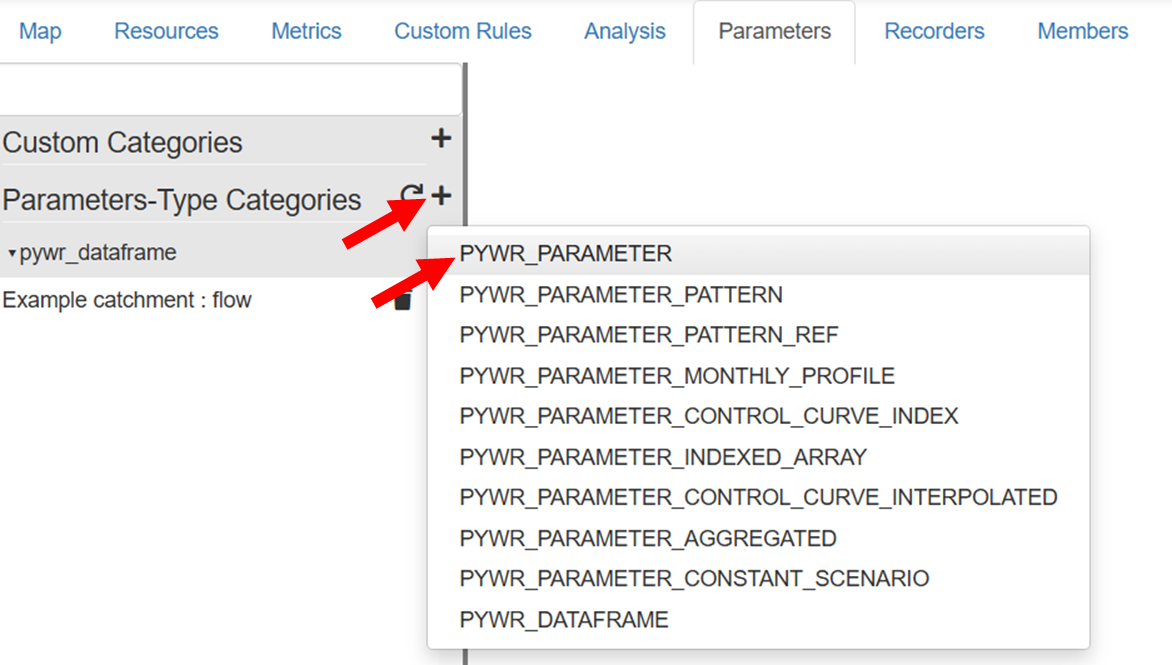

  1. Fai clic su + per aggiungere un nuovo parametro. Seleziona PYWR_PARAMETRO

Seleziona PYWR_PARAMETER

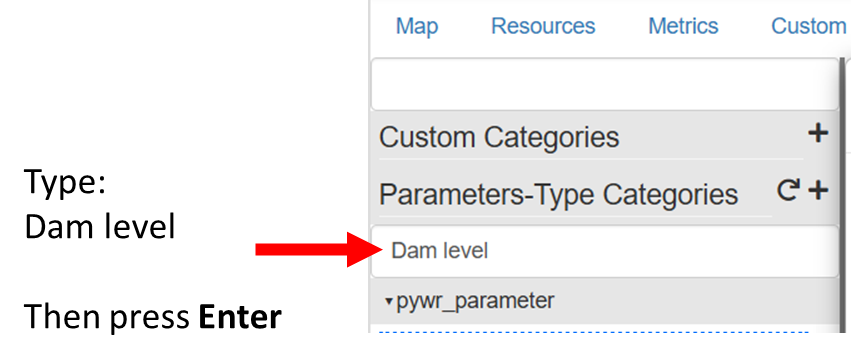

  1. Nel campo di testo che appare scrivi «Livello della diga»

Assegna un nome al parametro

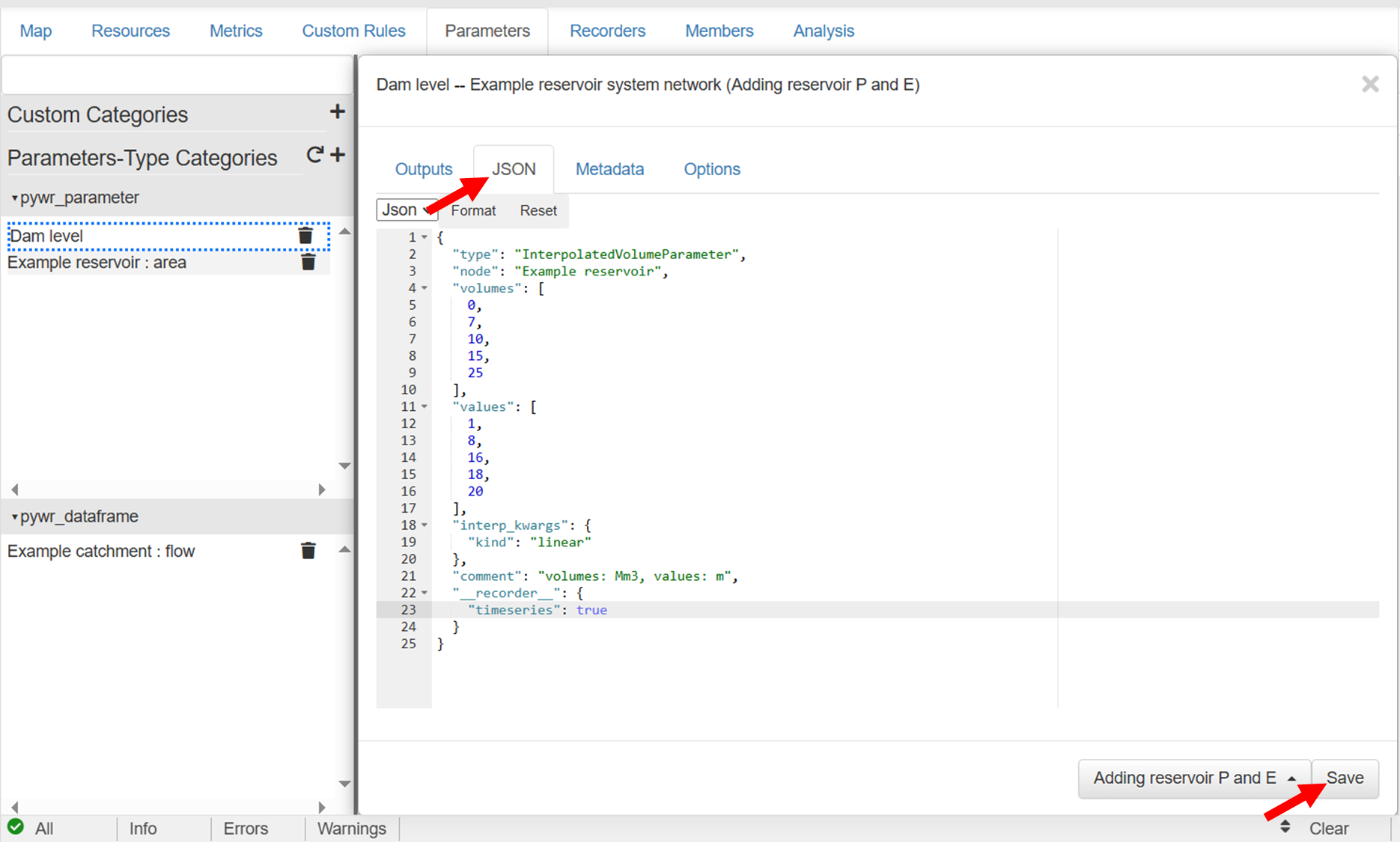

  1. Copia e Incolla il Json qui sotto nell'editor e fai clic Salva.

{
	«type»: «InterpolatedVolumeParameter»,
	«node»: «Esempio di serbatoio»,
	«volumi»: [
		0,
		7,
		10,
		15,
		25
	],
	«valori»: [
		1,
		8,
		16,
		18,
		20
	],
	«interp_kwargs»: {
		«kind»: «lineare»
	},
	«comment»: «volumi: Mm3, valori: m»
}
Incolla il codice e salva

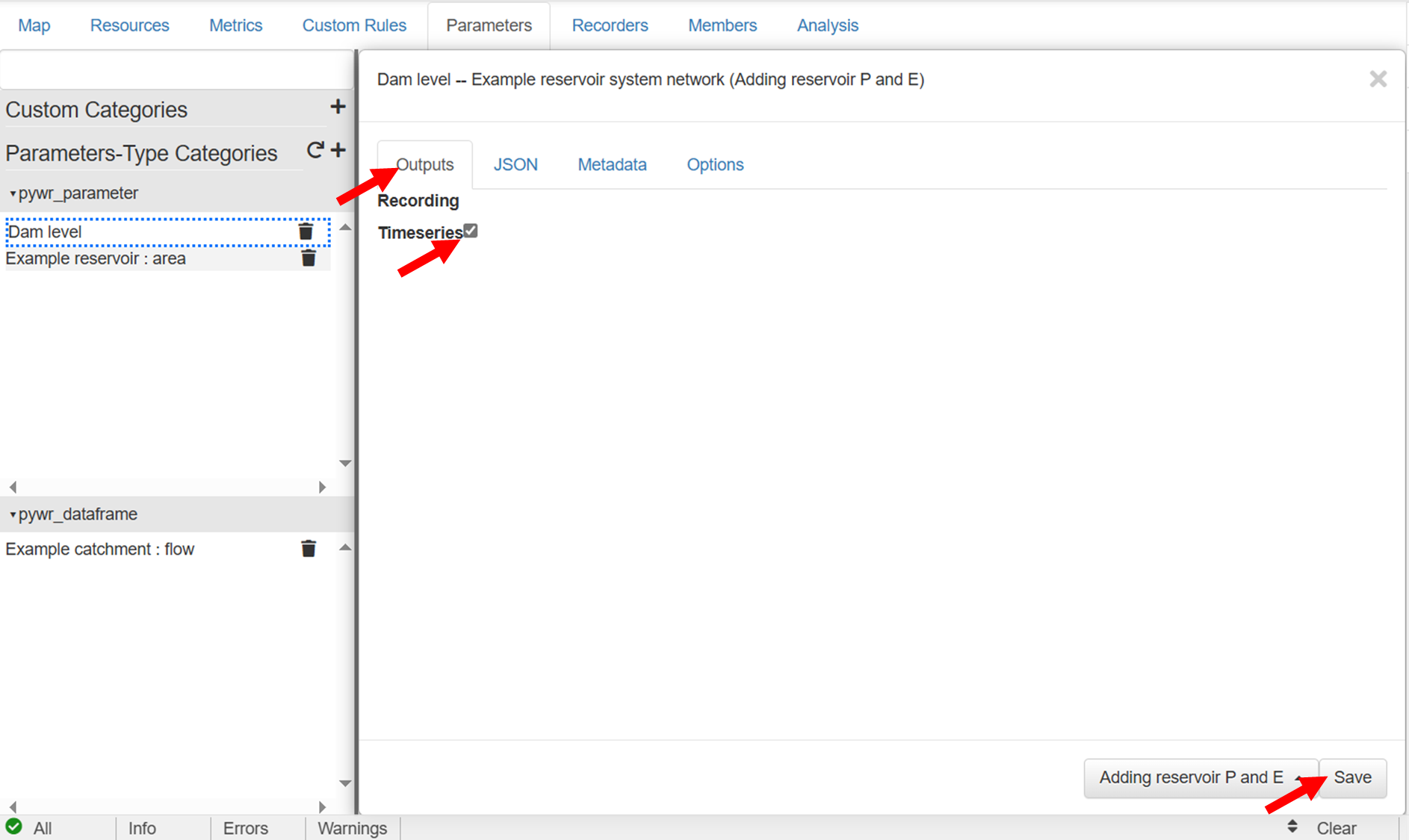

  1. Clicca su Serie temporali nel Uscite scheda per abilitare il salvataggio delle serie temporali di Level.

Abilita il salvataggio delle serie temporali di Level

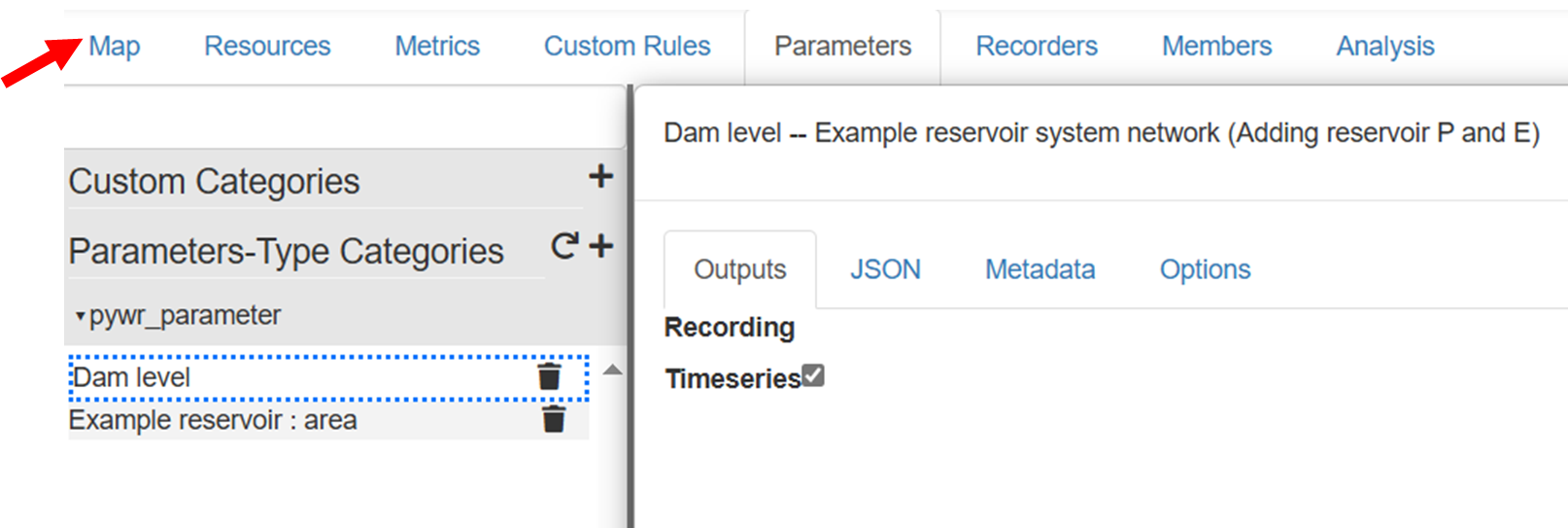

  1. Clicca su Mappa per tornare alla visualizzazione della mappa

Torna alla visualizzazione della mappa

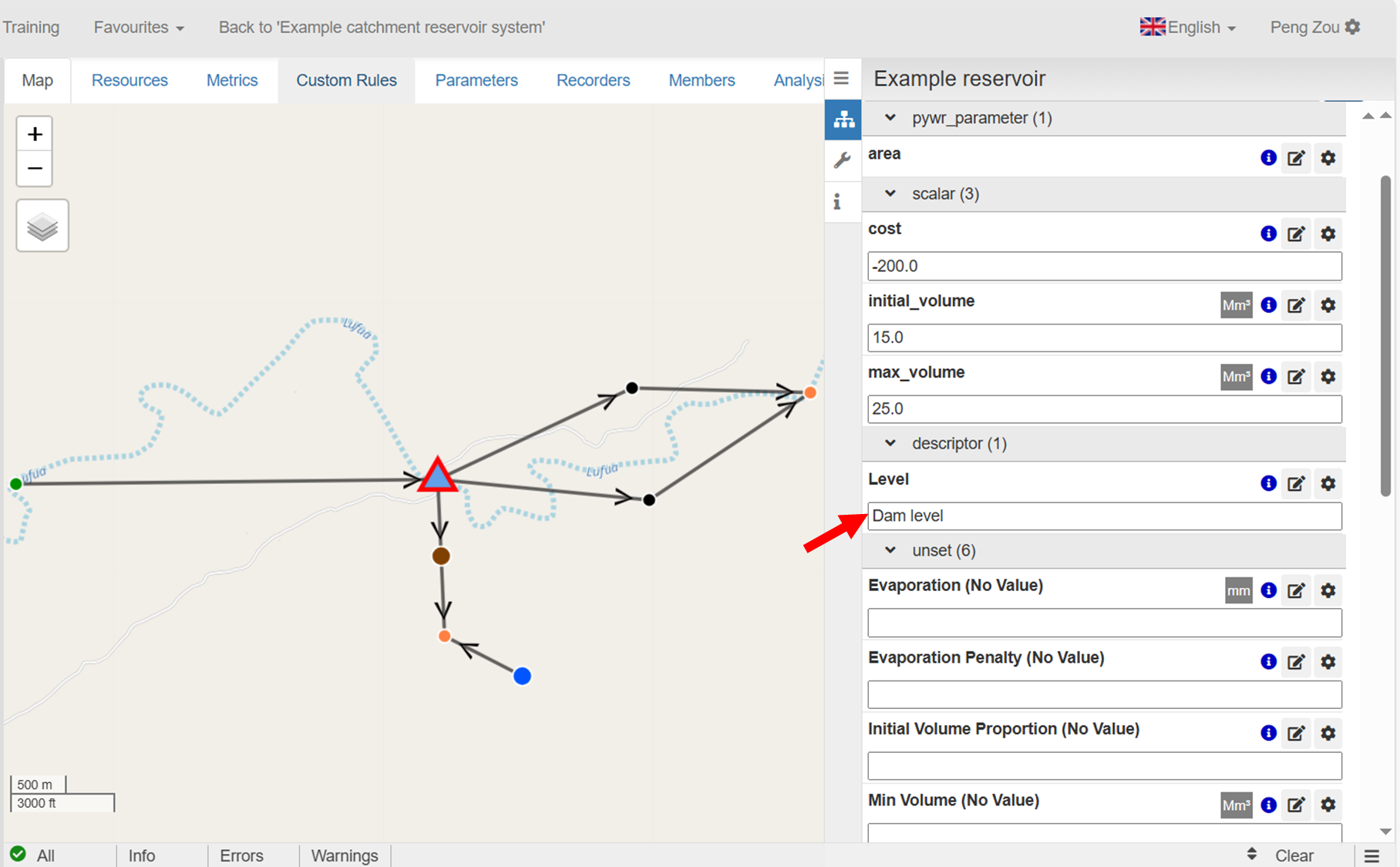

7. È necessario fare riferimento al parametro Dam level sull'attributo Level sul serbatoio, per fare ciò, fai clic sul Reservoir e scrivi il nome del parametro nell'attributo Level (Livello della diga). Tieni presente che il nome fa distinzione tra maiuscole e minuscole.

Inserisci il nome del parametro
  1. Esegui il modello.

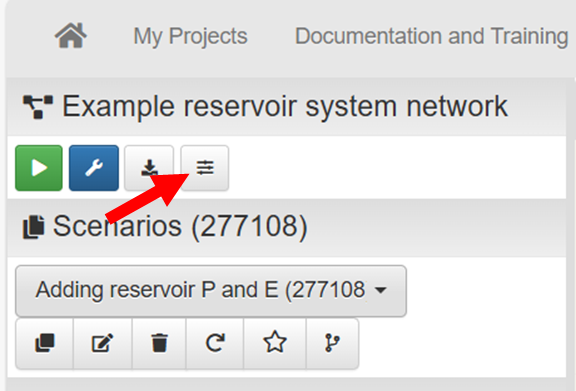

  2. Lo vedrai perché Livello della diga il parametro non è definito sul nodo, simulato_livello non viene emesso sul nodo del serbatoio. Invece di visualizzare l'output, fai clic su Tasto Attributi di rete.

Fai clic sul pulsante Attributi di rete
  1. Clicca sul simulato_Livello diga. Nota che il nome del nodo Reservoir è nel nome dell'output del parametro.

Visualizza il livello della diga

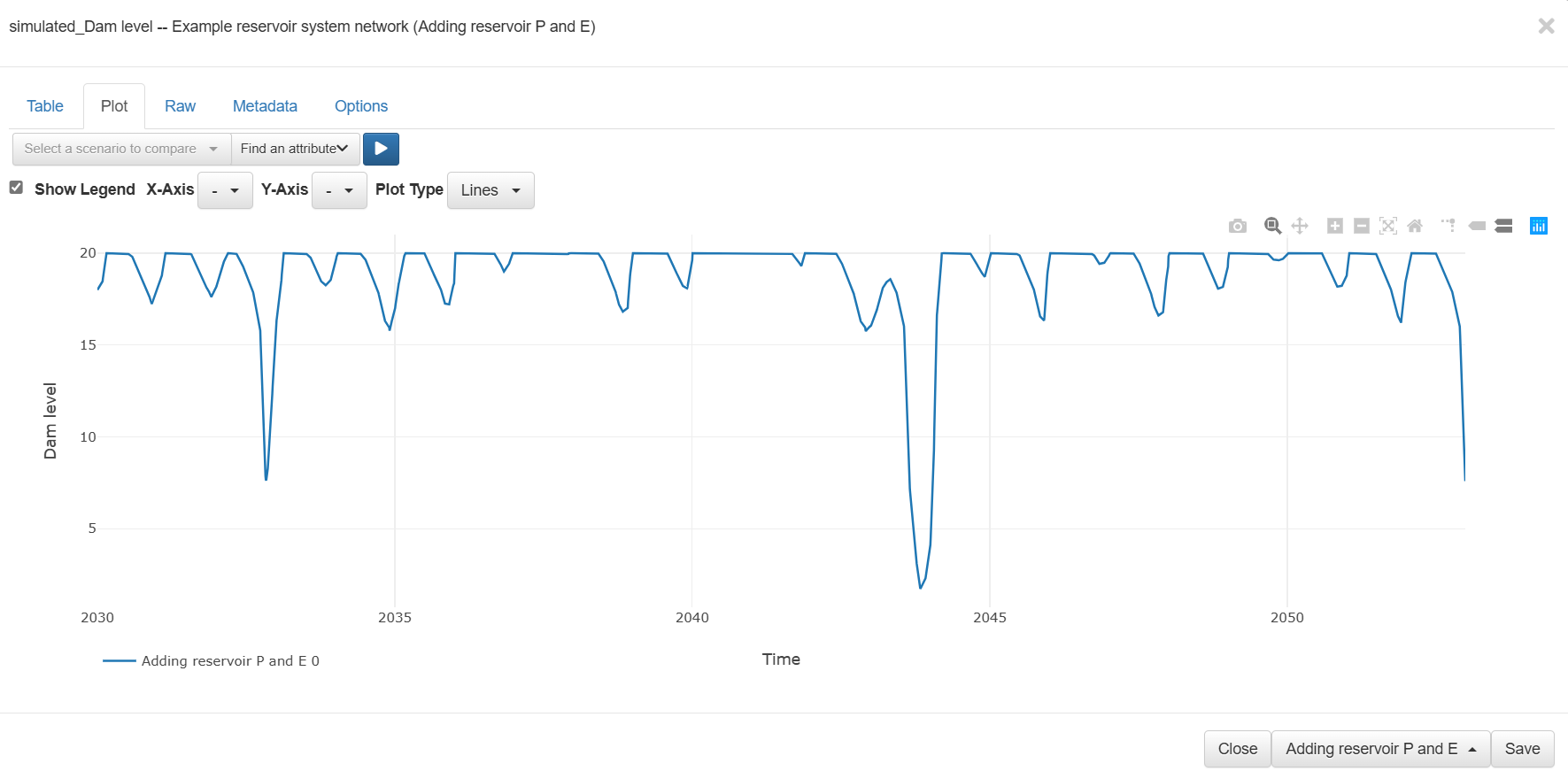

Le serie temporali di Level possono essere visualizzate di seguito.

Serie temporali Level
