Aggiungere nodi e collegamenti (bordi)
I nodi e i collegamenti (chiamati anche «bordi») sono componenti fondamentali del modello del sistema idrico. I nodi rappresentano elementi specifici all'interno del sistema, come bacini idrici, bacini idrografici e fabbisogni, ciascuno con proprietà uniche, denominate attributi. Ad esempio, un attributo è il 'max\ _flow', che è il flusso massimo attraverso un nodo.
Questi attributi possono essere di diversi tipi (ad esempio profili mensili) e determinano il comportamento del nodo specifico.
I bordi rappresentano le connessioni o i percorsi attraverso i quali l'acqua scorre tra i nodi, rappresentando fiumi, condotte o canali. Insieme, nodi e bordi formano la struttura della rete, definendo il modo in cui l'acqua si muove attraverso il sistema.
Il video qui sotto può aiutarti a seguire i passaggi seguenti.
Fai clic sulla rete che hai creato nel primo passaggio, «La mia nuova rete»
Questo apre la rete. Se hai scelto di visualizzare una mappa durante la creazione della rete, verrà visualizzata una mappa.

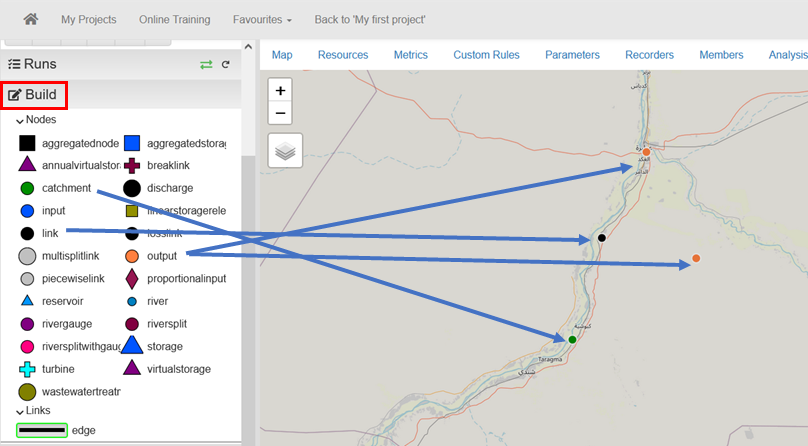

Ingrandisci una posizione sulla mappa in cui desideri creare una rete. Ingrandiremo il fiume Nilo in Sudan. Quindi fai clic su Costruisci icona delineata in rosso per visualizzare la palette dei nodi che mostra l'elenco dei nodi disponibili.
Trascina e rilascia i nodi da utilizzare. In questo caso useremo:
1 Bacino idrogeo - che rappresenterà l'acqua che scorre nel sistema
1 Link: un nodo di connessione
2 Nodi di uscita: questi nodi rimuovono l'acqua dal sistema. Uno sarà un nodo di domanda e l'altro sarà uno sbocco fluviale o «pozzo».

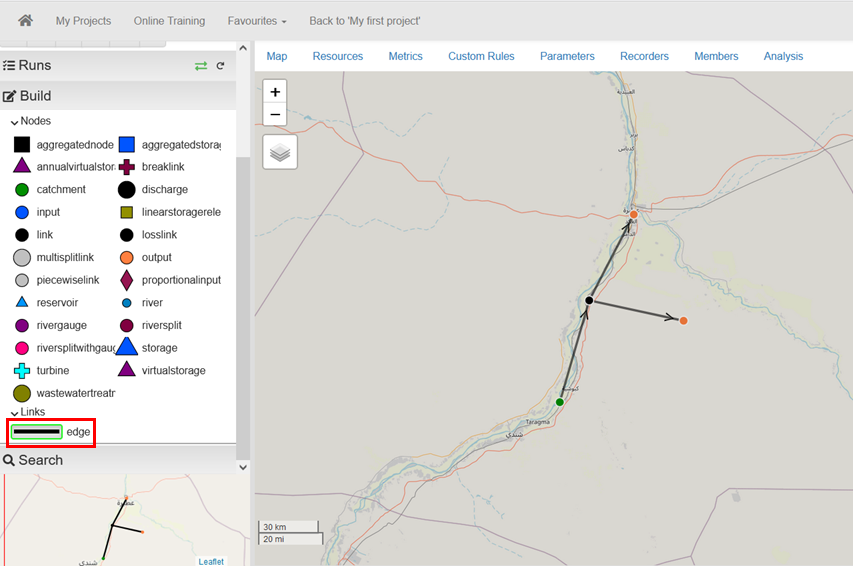

Per connettere i nodi, clicca su orlo per abilitare la modalità link. Fai clic sul nodo iniziale (bacino) e quindi sul nodo finale (link). I nodi devono essere avviati dal nodo a monte e terminati sul nodo a valle.
Si prega di notare: una volta create le connessioni, clicca nuovamente su orlo nuovamente per disattivare la modalità link.
