Aggiungere una diga (serbatoio)
1. Differenza tra nodi di stoccaggio e nodi di riserva
Si noti che ci sono due nodi in WaterStrategy e Pywr che rappresentano i serbatoi. Il primo è un archiviazione nodo e il secondo è un serbatoio nodo.
Entrambi i nodi immagazzinano acqua. Il nodo reservoir funziona proprio come un storage node, tuttavia ha parametri integrati che consentono evaporazione e precipitazioni da rappresentare direttamente sul nodo. Rappresentare evaporazione e precipitazioni con un storage node, un nodo di bacino collegato al storage node viene utilizzato per rappresentare le precipitazioni e il nodo di uscita che attinge acqua dal storage node viene utilizzato per rappresentare l'evaporazione.
Questo tutorial utilizzerà i nodi del serbatoio per creare il modello del sistema serbatoio.
2. Costruisci il modello di sistema di serbatoio di esempio

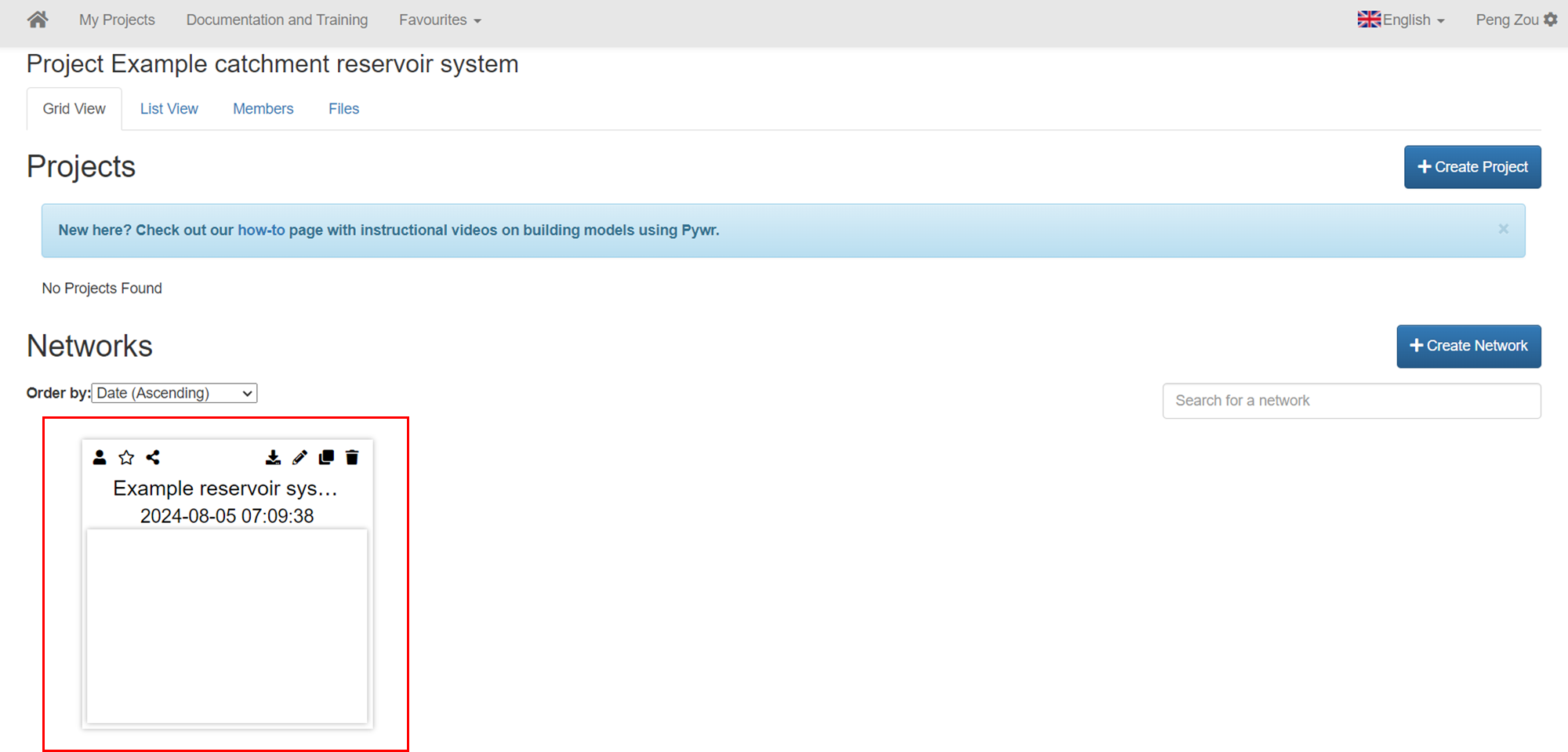

2.1 Fai clic sulla rete creata nell'ultima sezione e aprila

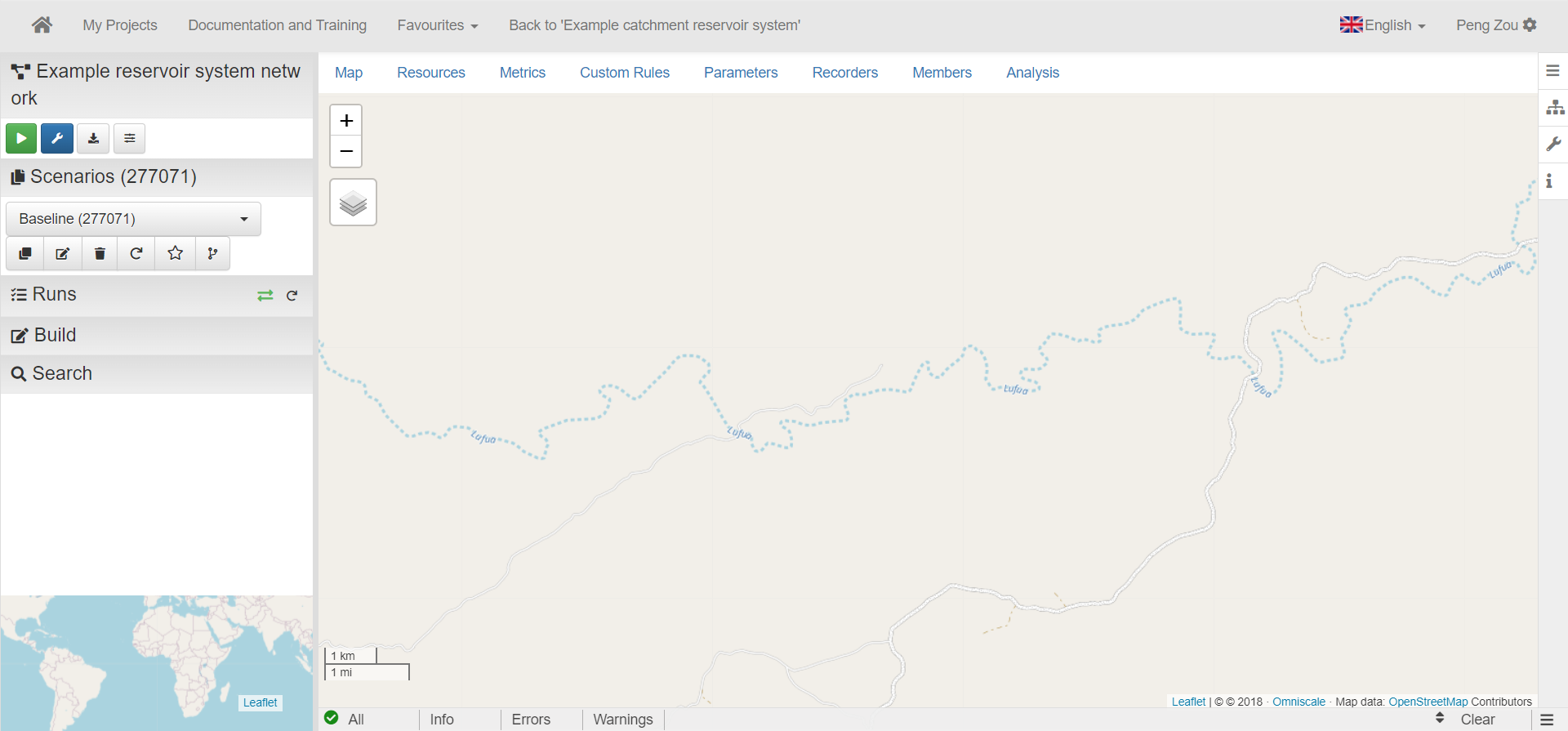

2.2 Trova un fiume sulla mappa

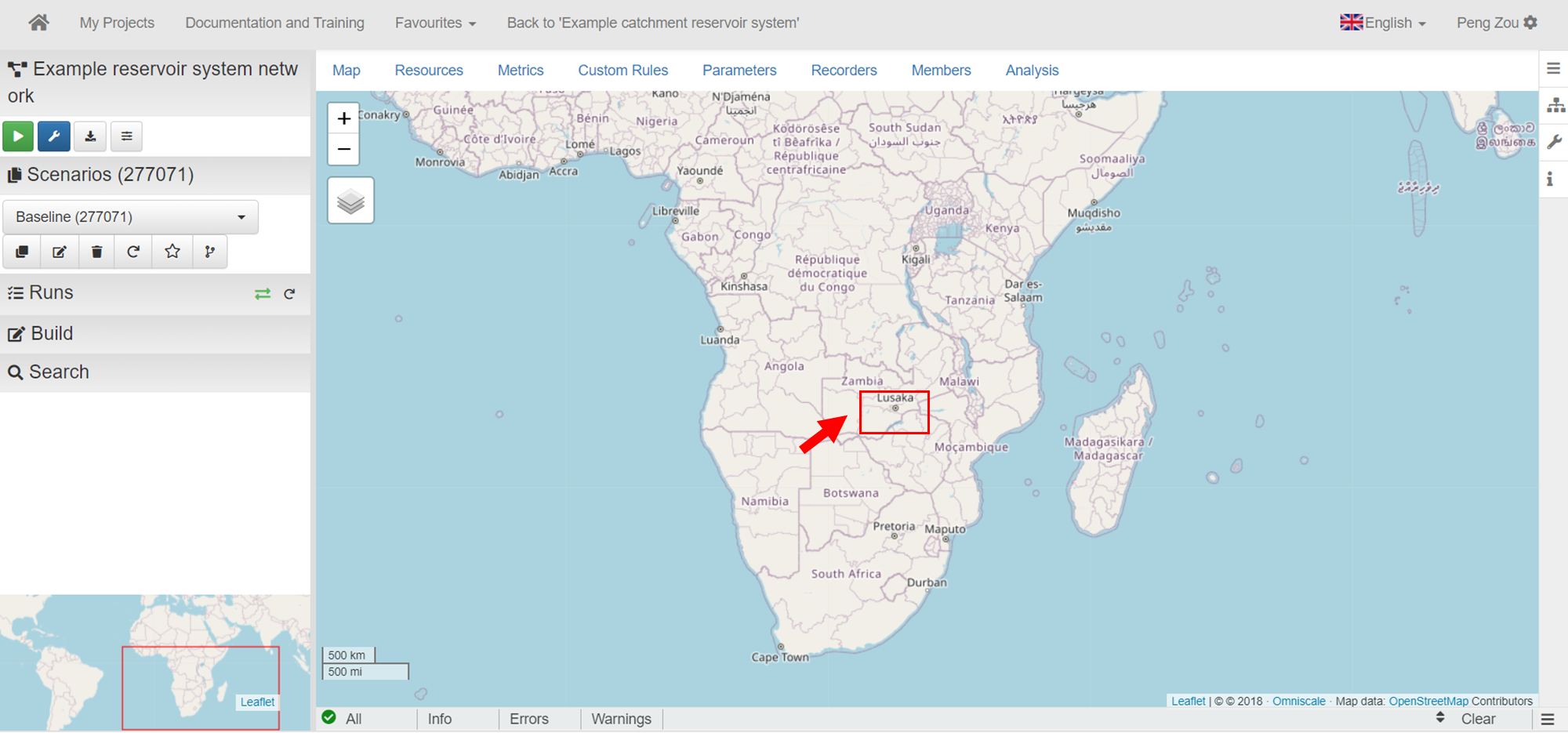

Questo tutorial ha una posizione consigliata, ma non importa se non riesci a trovare la posizione esatta, basta trovarne un'altra con un fiume.

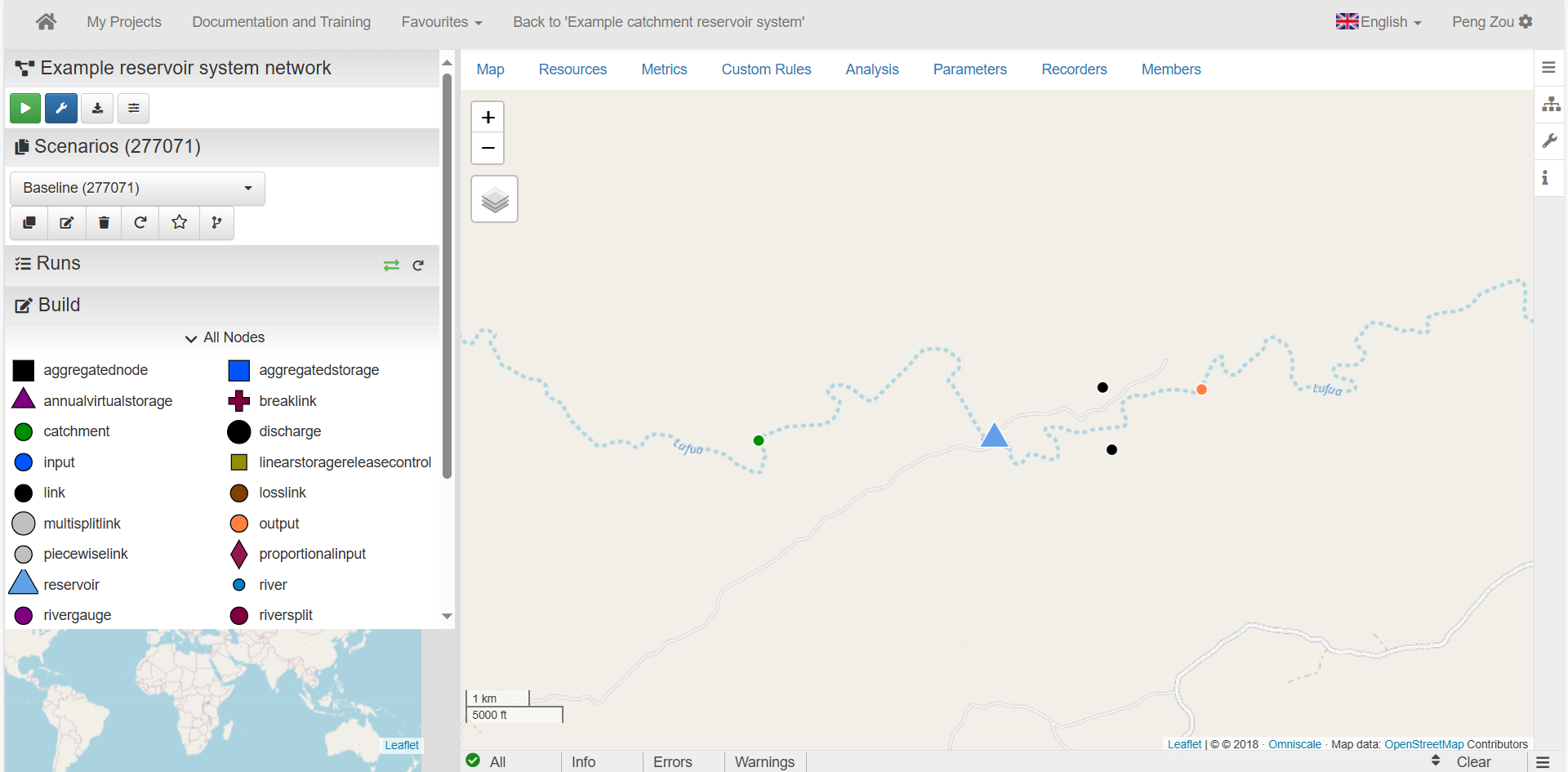

2.3 Aggiungi i seguenti nodi alla rete

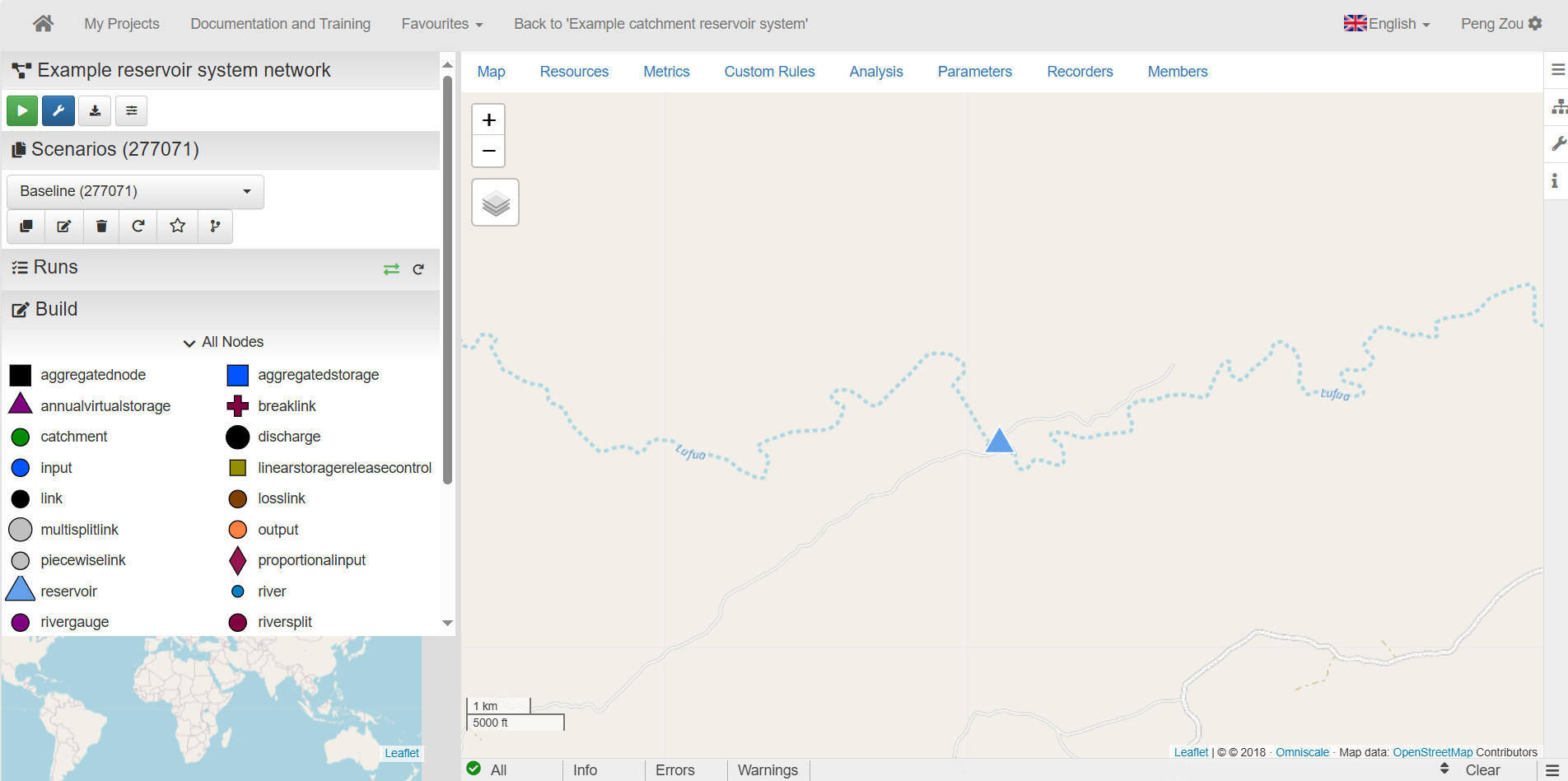

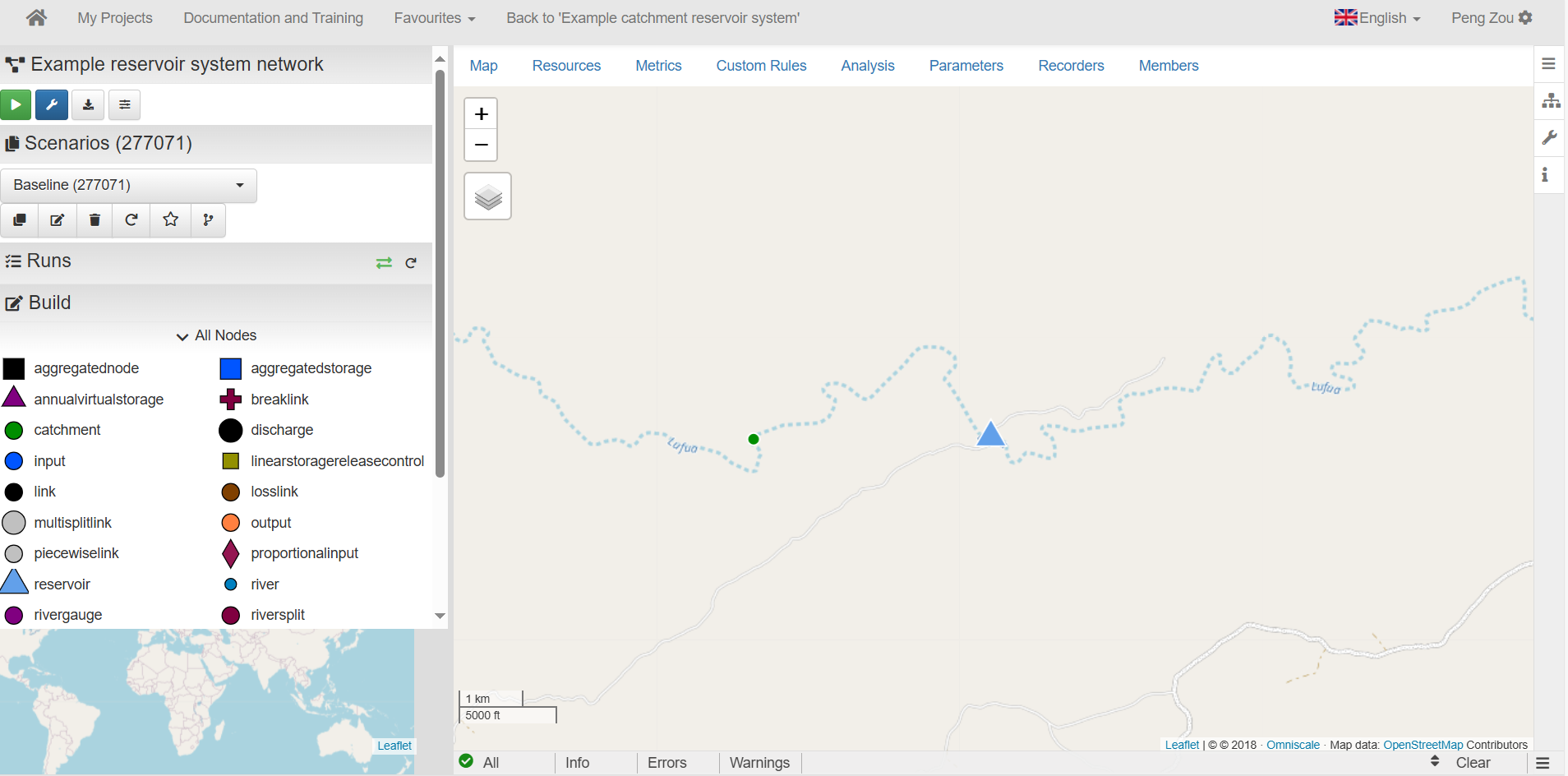

Posiziona un bacino nodo al fiume.

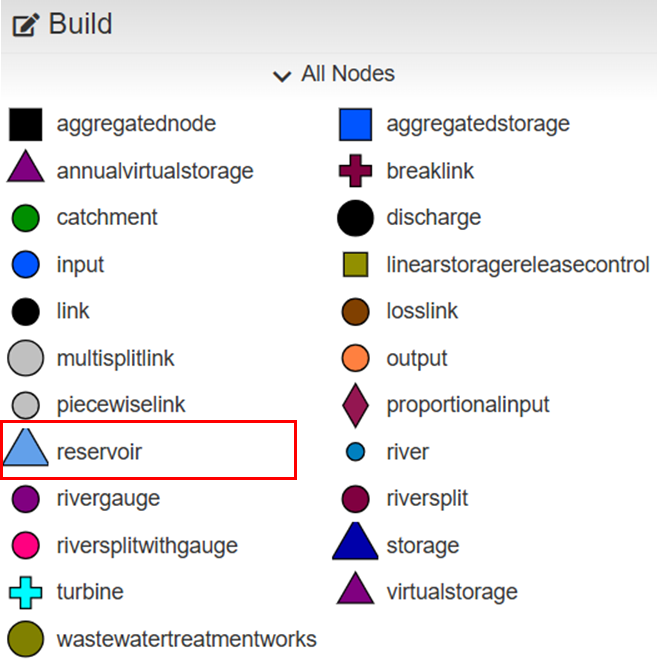

## #Notice: assicurati di utilizzare il nodo 'Reservoir':
e non il nodo 'Storage':
.
Posiziona un [**bacino idrografico **] (https://water-strategy.gitbook.io/water-strategy/modelling-fundamentals/node-types/catchment-node)node
a monte del bacino idrico. Il nodo idrografico rappresenta il fiume che sfocia nel bacino idrico.
Posiziona un [uscita] (https://water-strategy.gitbook.io/water-strategy/modelling-fundamentals/node-types/output-node)node
a valle del bacino idrico. Il nodo di uscita in questo caso rappresenta lo sbocco del fiume.
Posiziona due [link] (https://water-strategy.gitbook.io/water-strategy/modelling-fundamentals/node-types/link-node)nodes
tra il serbatoio e i nodi di uscita (come mostrato di seguito). In questo caso, questi nodi di collegamento rappresentano (1) i rilasci del serbatoio e (2) gli spill.
Le superiore link node che rappresenta il rilascio del giacimento rappresenta il flusso che lascia il serbatoio a seguito di eventuali regole di rilascio o per soddisfare le allocazioni a valle. Le regole di rilascio vengono generalmente specificate su questo nodo. Le regole di rilascio del serbatoio definite su questo nodo sono generalmente rappresentate da un parametro definito nell'attributo max\ _flow del nodo.
Le inferiore link node rappresenta la fuoriuscita dal serbatoio. La fuoriuscita viene utilizzata se sono definite regole di rilascio del serbatoio che limitano la quantità di acqua che può essere rilasciata attraverso questo nodo e deve essere rilasciata acqua aggiuntiva rispetto a quella consentita dalle regole di rilascio (ad esempio se il serbatoio è in sovraccapacità). Poiché la fuoriuscita viene generalmente utilizzata solo quando il serbatoio è al di sopra della capacità, questo nodo ha generalmente una penalità di allocazione molto positiva.
Collega i nodi con i bordi a cui ci si riferisce comunemente link.
## #Notice: ricordati di connettere i nodi facendo clic prima sul nodo upstream e poi sul nodo downstream.
È possibile visualizzare come aggiungere bordi nella video sotto.

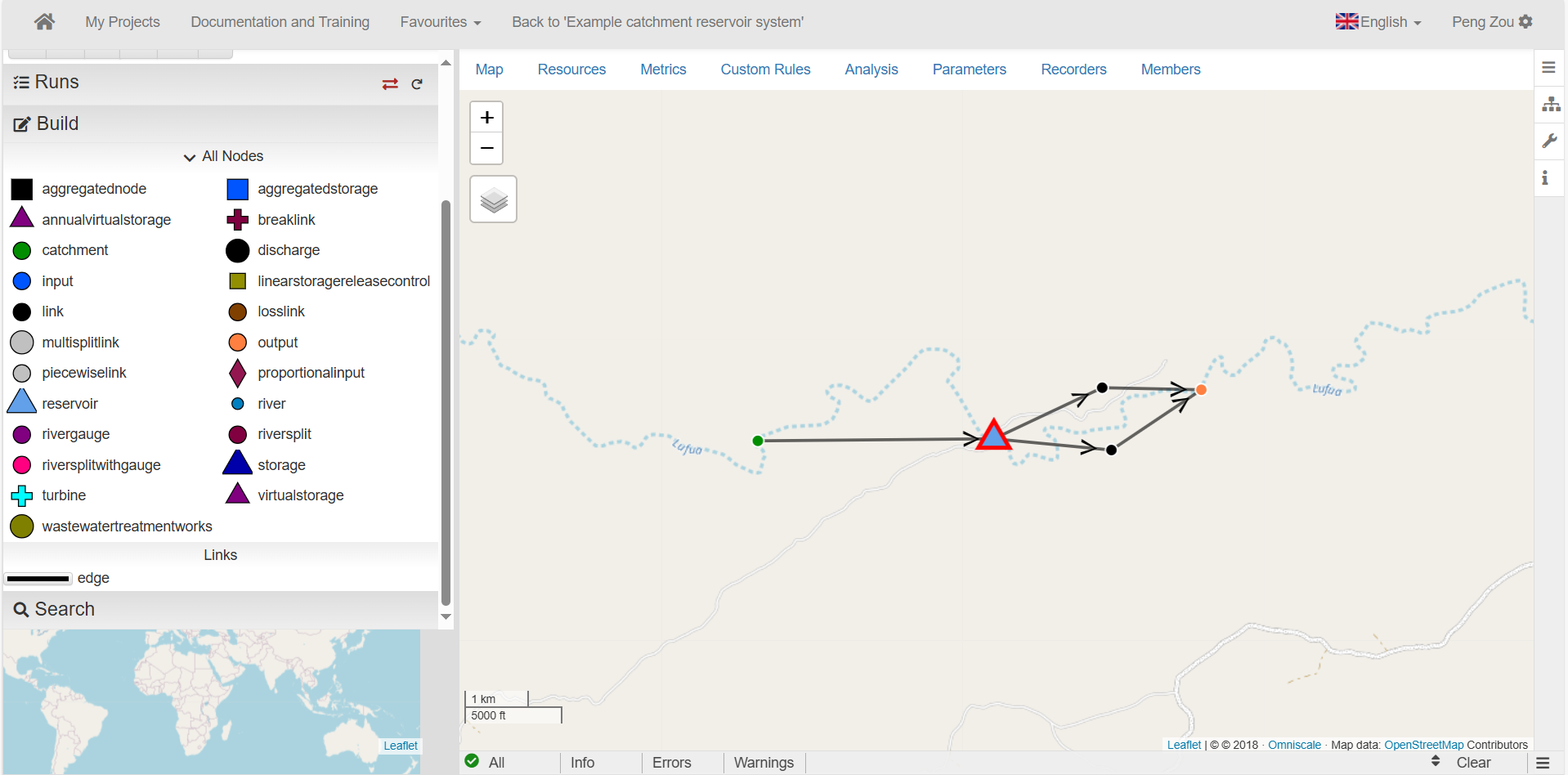

Le sistema di serbatoi dovrebbe assomigliare a cifra sotto.

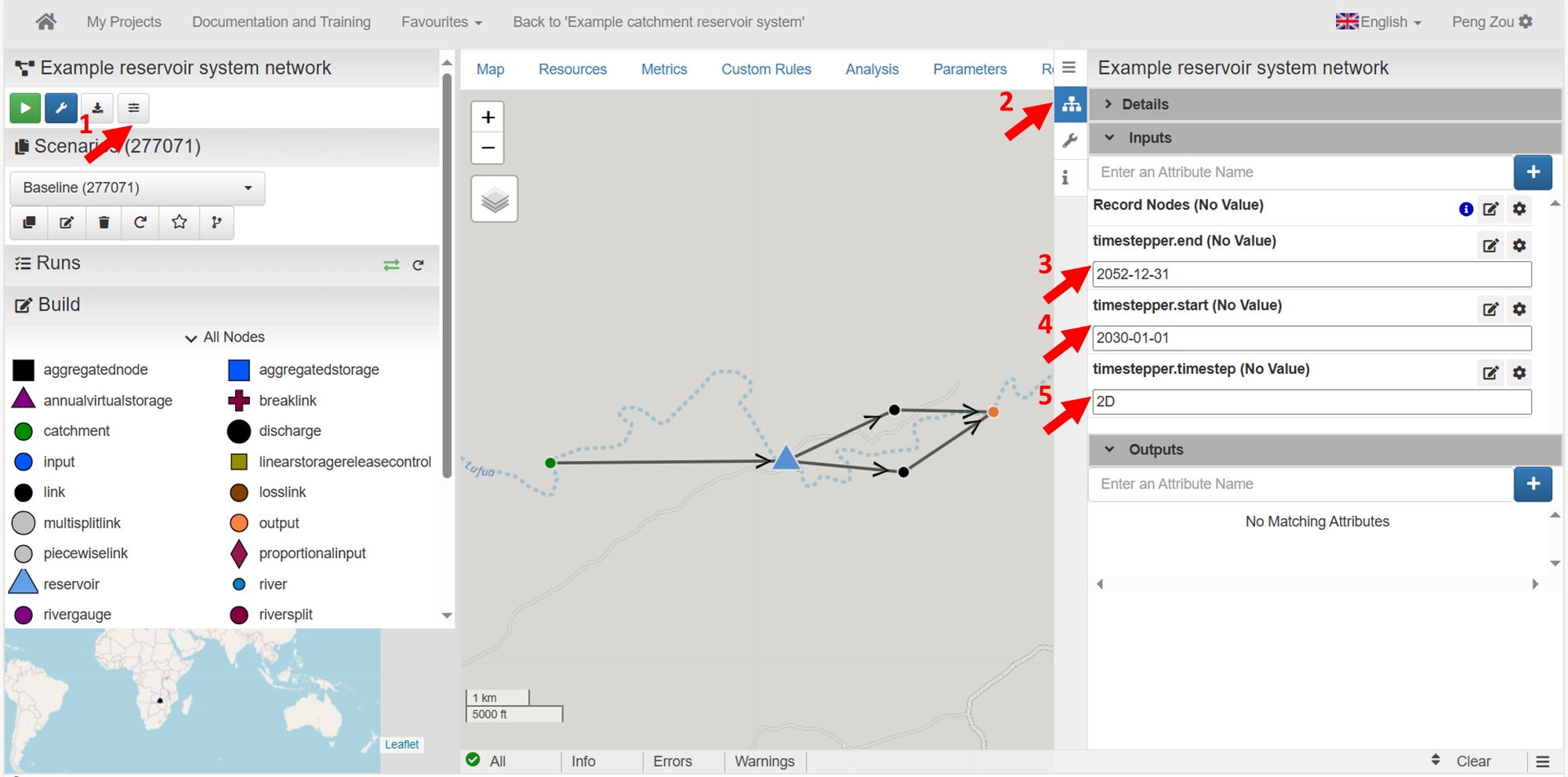

2.4 Imposta la fase temporale e l'orizzonte temporale
2.5 Rinomina i nodi con nomi che abbiano senso in base al loro contesto
lo Bacino nodo a 'Esempio: catchment',
lo Serbatoio nodo a 'Esempio: reservoir'
lo Uscita nodo a 'Esempio outlet'.
lo Link nodi a 'Rilascio'e l'altro'Sparta'.

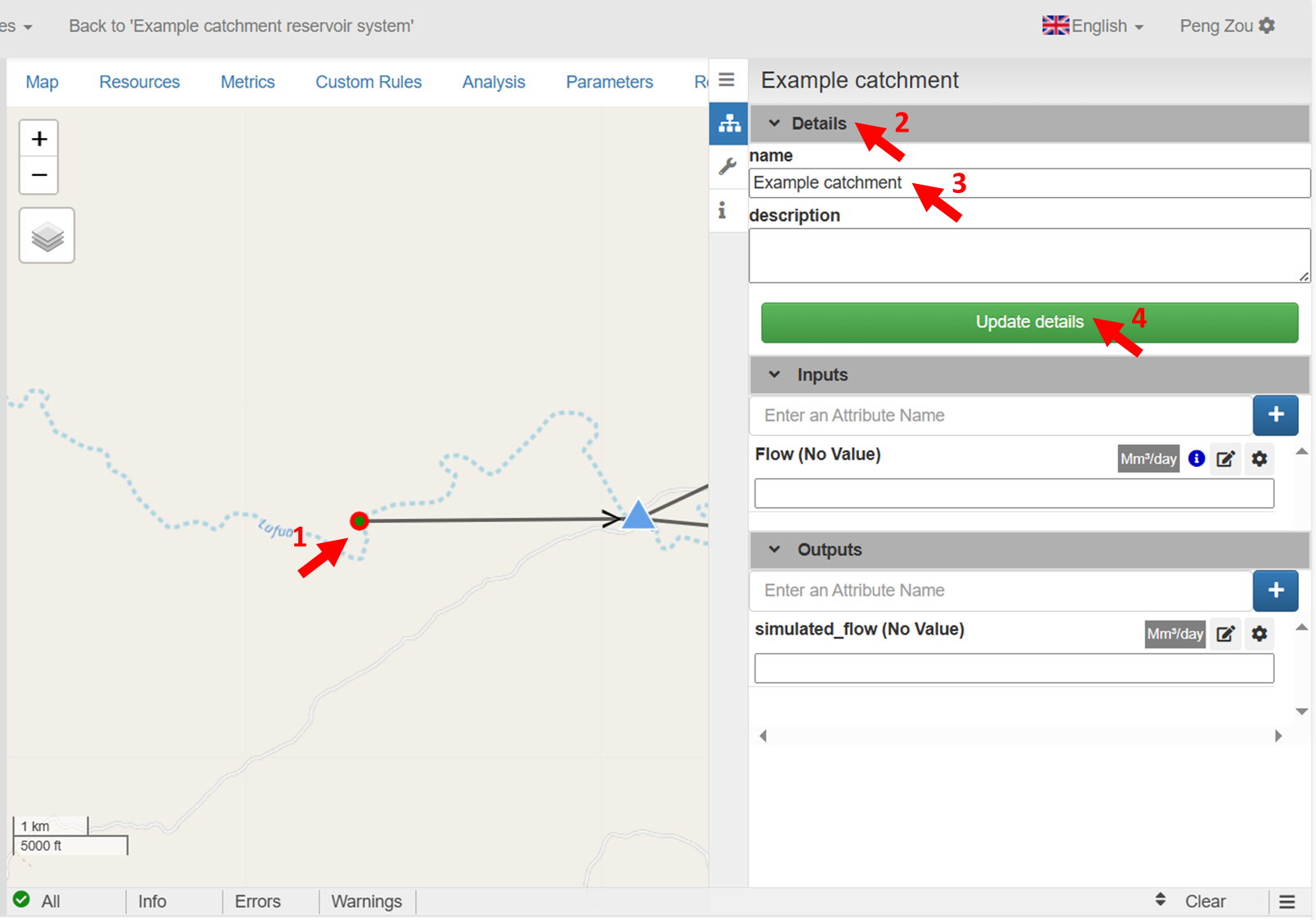

La figura seguente mostra dove fare clic per rinominare il nodo del bacino di raccolta. Lo stesso processo può essere ripetuto per tutti gli altri nodi.
2.6 Inserimento di dati nel nodo Catchment
Vai al seguente link per trovare i dati delle serie temporali per questo passaggio.

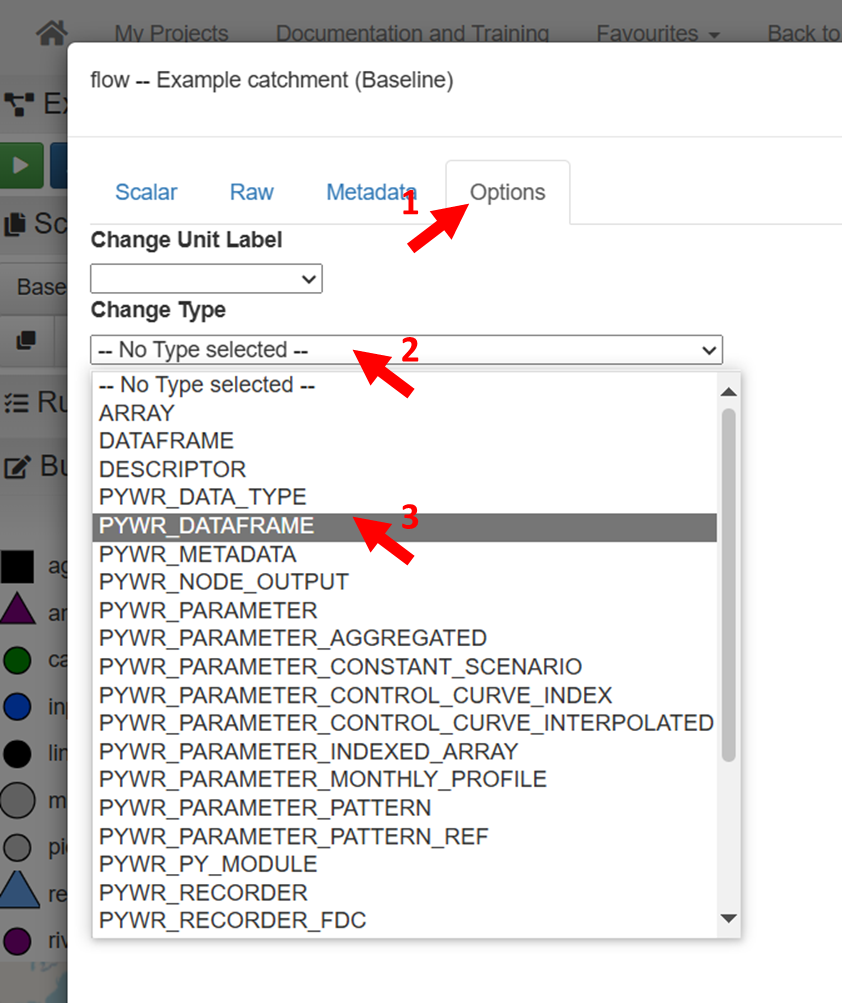

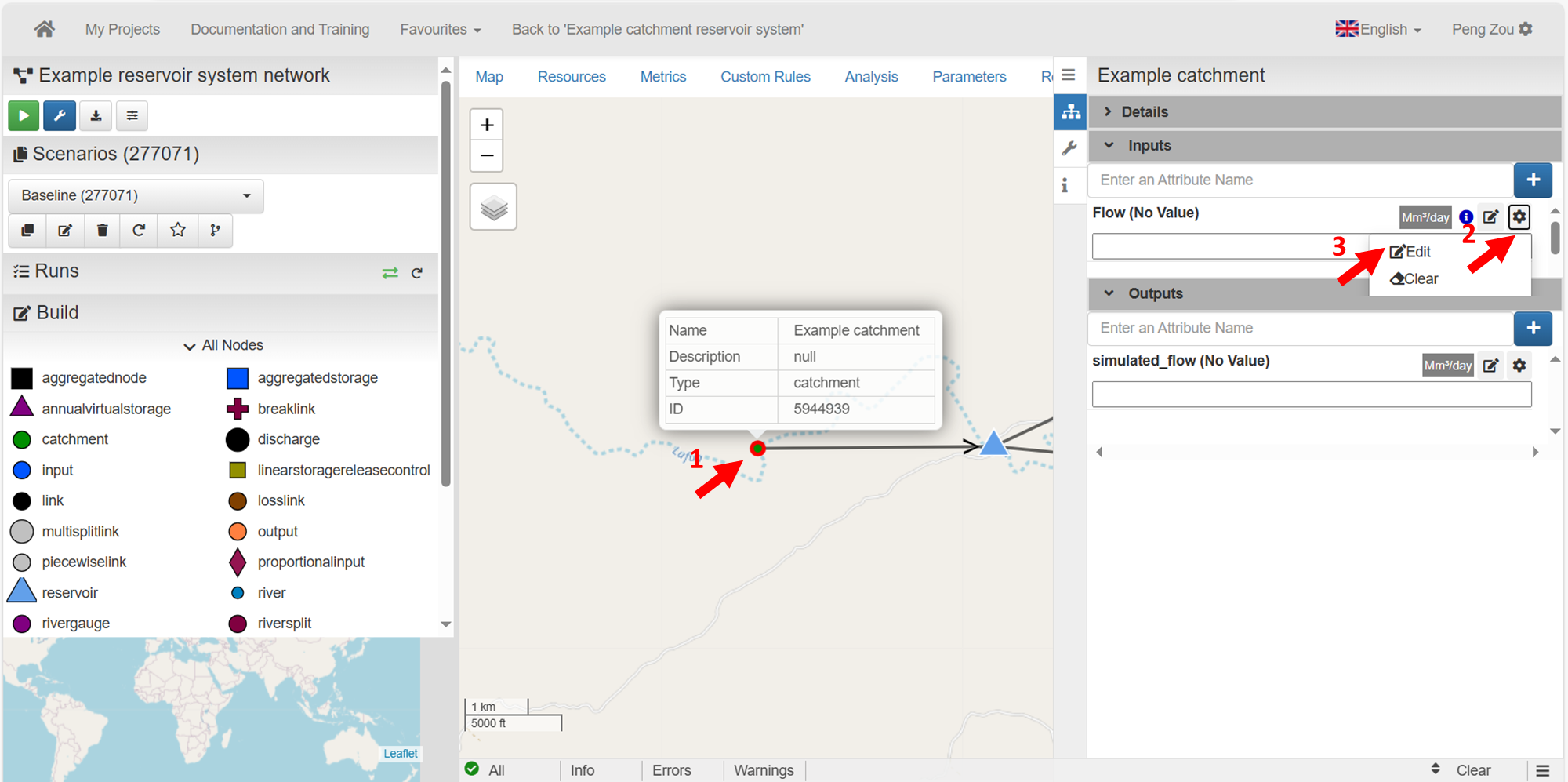

Clicca sul Nodo catchment e segui i clic (frecce rosse mostrate nella sequenza delle figure seguenti).

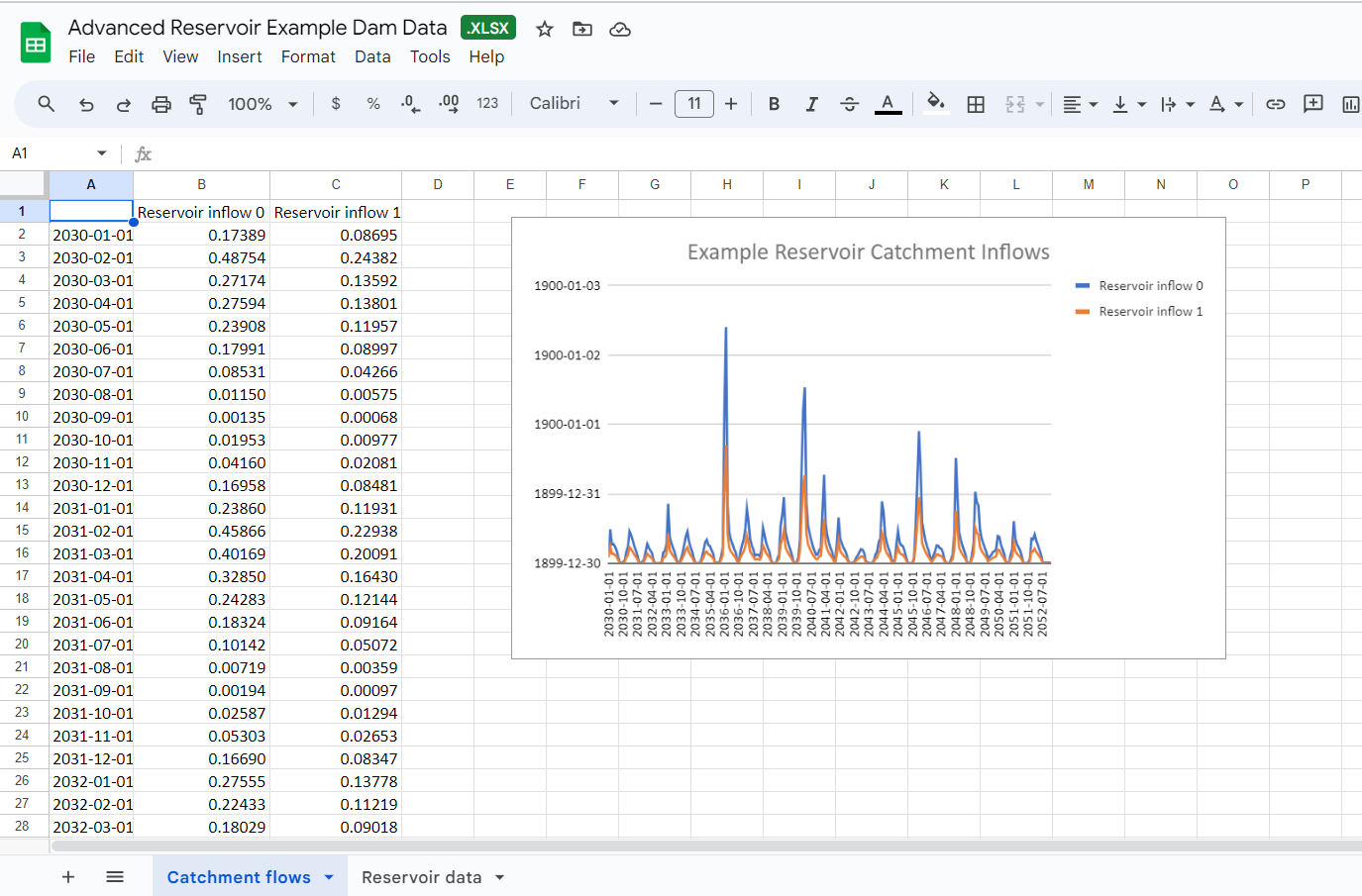

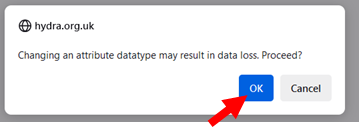

Nel link Excel avrai una serie temporale. Copia la prima (o solo la serie temporale se ce n'è una sola). Assicurati di copiare anche le date.

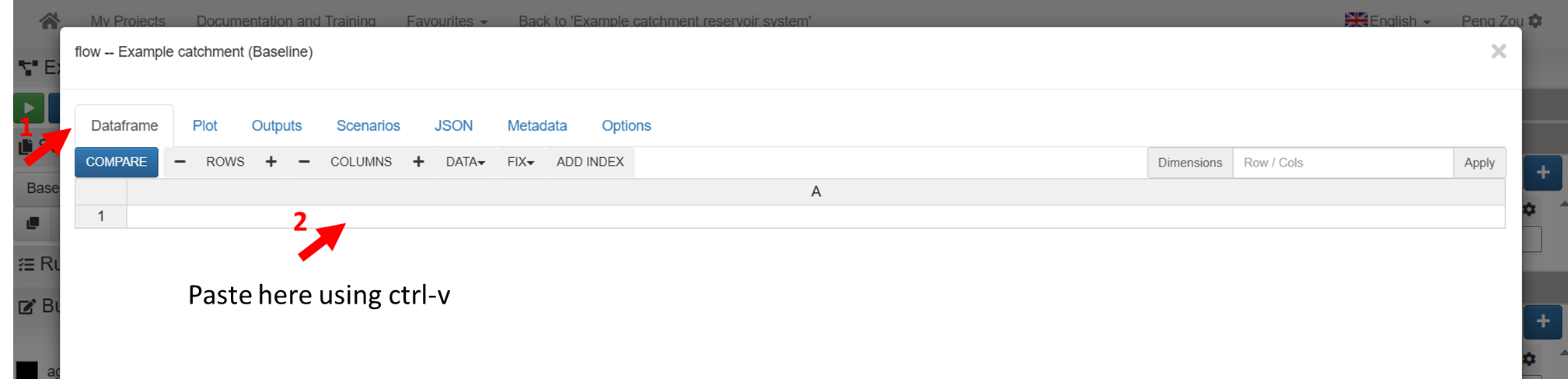

Incolla la serie temporale nella cella A1 nel Scheda Dataframe

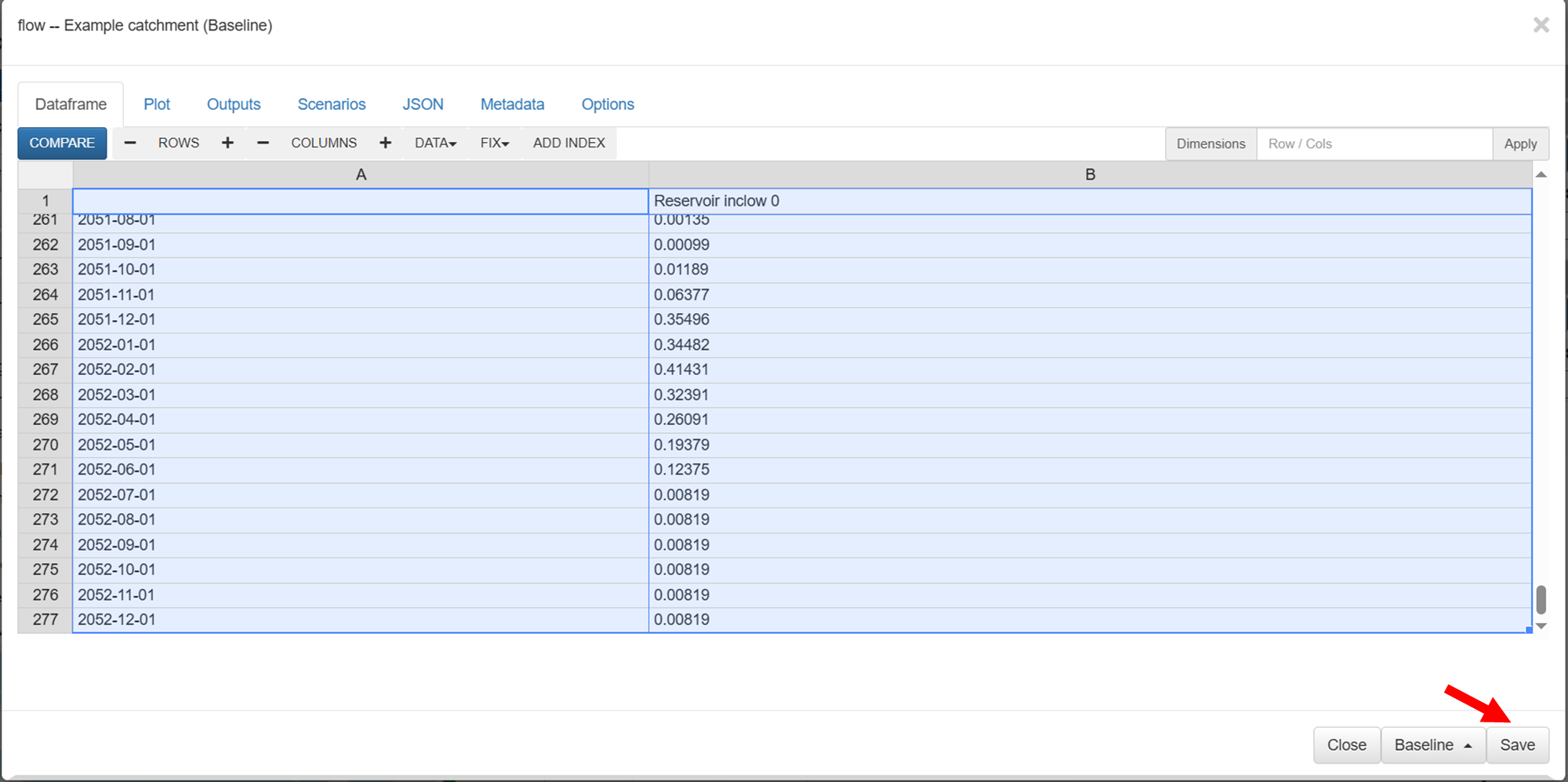

Dovresti avere una serie temporale come mostrato di seguito. Fai clic Salva.
2.7 Inserimento di dati nel nodo serbatoio di esempio
Clicca sul Esempio di nodo reservoir
Imposta il massimo_volume a 25 Mm3. Questa è la capacità massima della diga in questo tutorial.
Imposta il iniziale_volume a 15 Mm3. Questo è il livello di archiviazione con cui inizia la simulazione nella prima fase.
Imposta il penalità di assegnazione a -200. Spesso i bacini idrici hanno una penalità di allocazione negativa. Le penalità di allocazione sono spesso utilizzate per bilanciare l'uso di bacini idrici o di altre fonti d'acqua nei sistemi a più serbatoi e a più fonti.

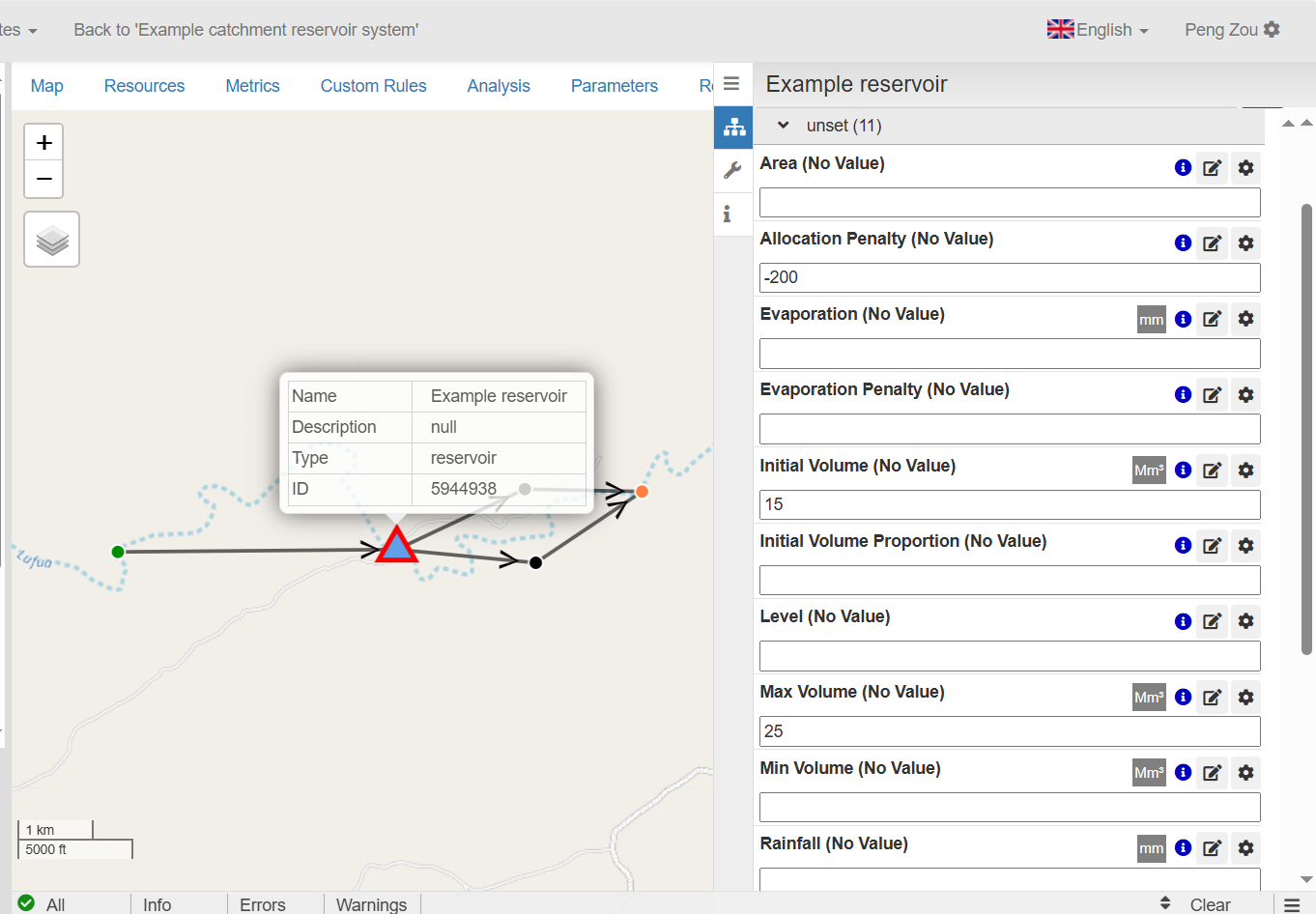

Gli attributi sul serbatoio dovrebbero assomigliare a quelli seguenti:
**2.8 Inserimento di dati sui nodi Spill e Release Link. **

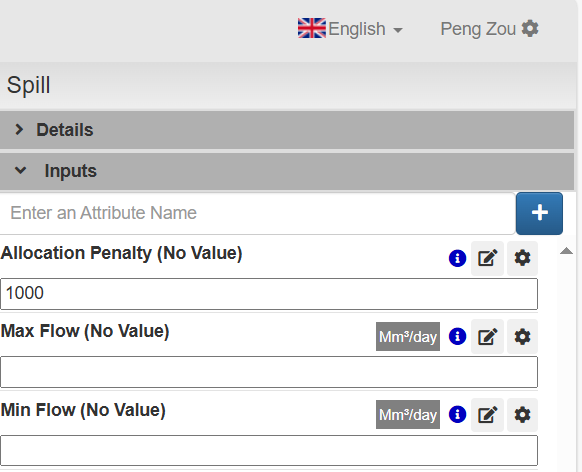

Sul Il nodo Spill link imposta la 'Penalità di allocazione' su 1000

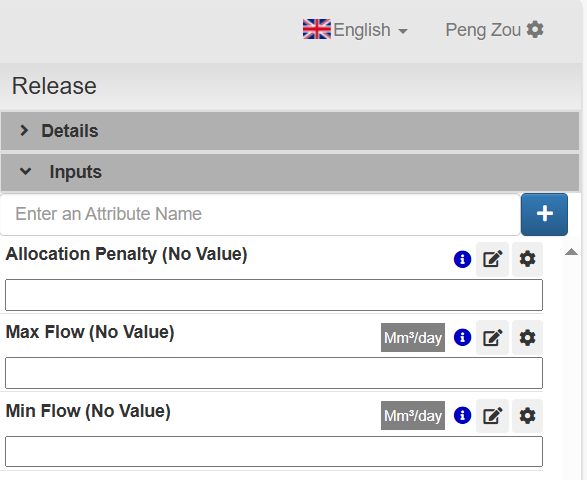

Le Il nodo Release link non deve contenere alcun input di dati.

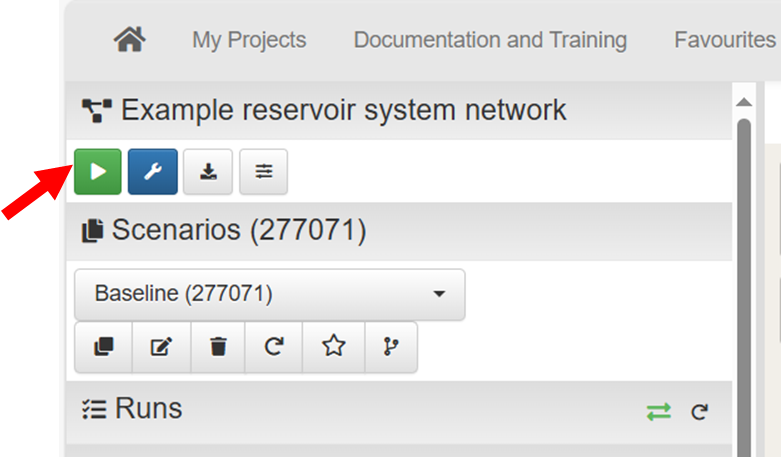

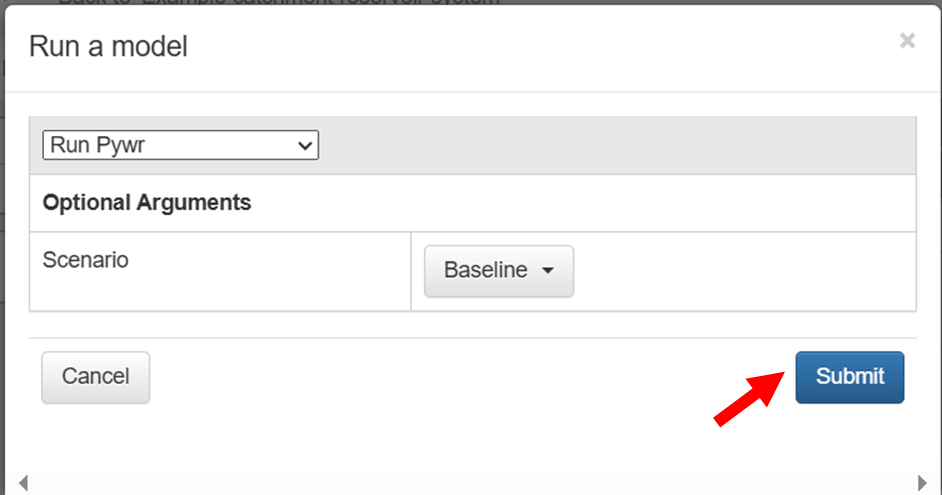

2.9 Esegui il modello
2.10 Visualizza i risultati calcolati

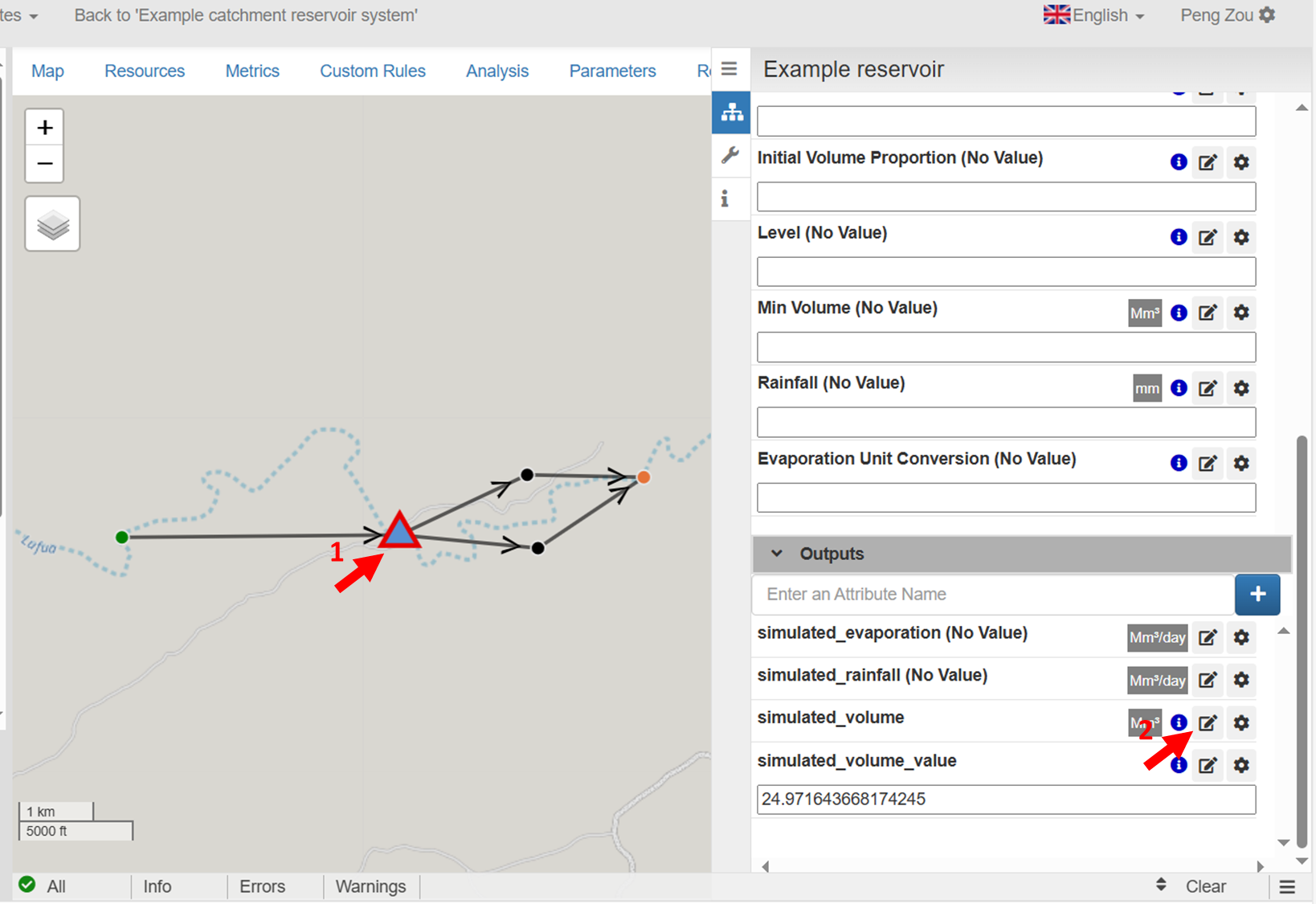

Visualizza il 'simulato_volume'del nodo del serbatoio per visualizzare il volume di stoccaggio del serbatoio nel tempo.

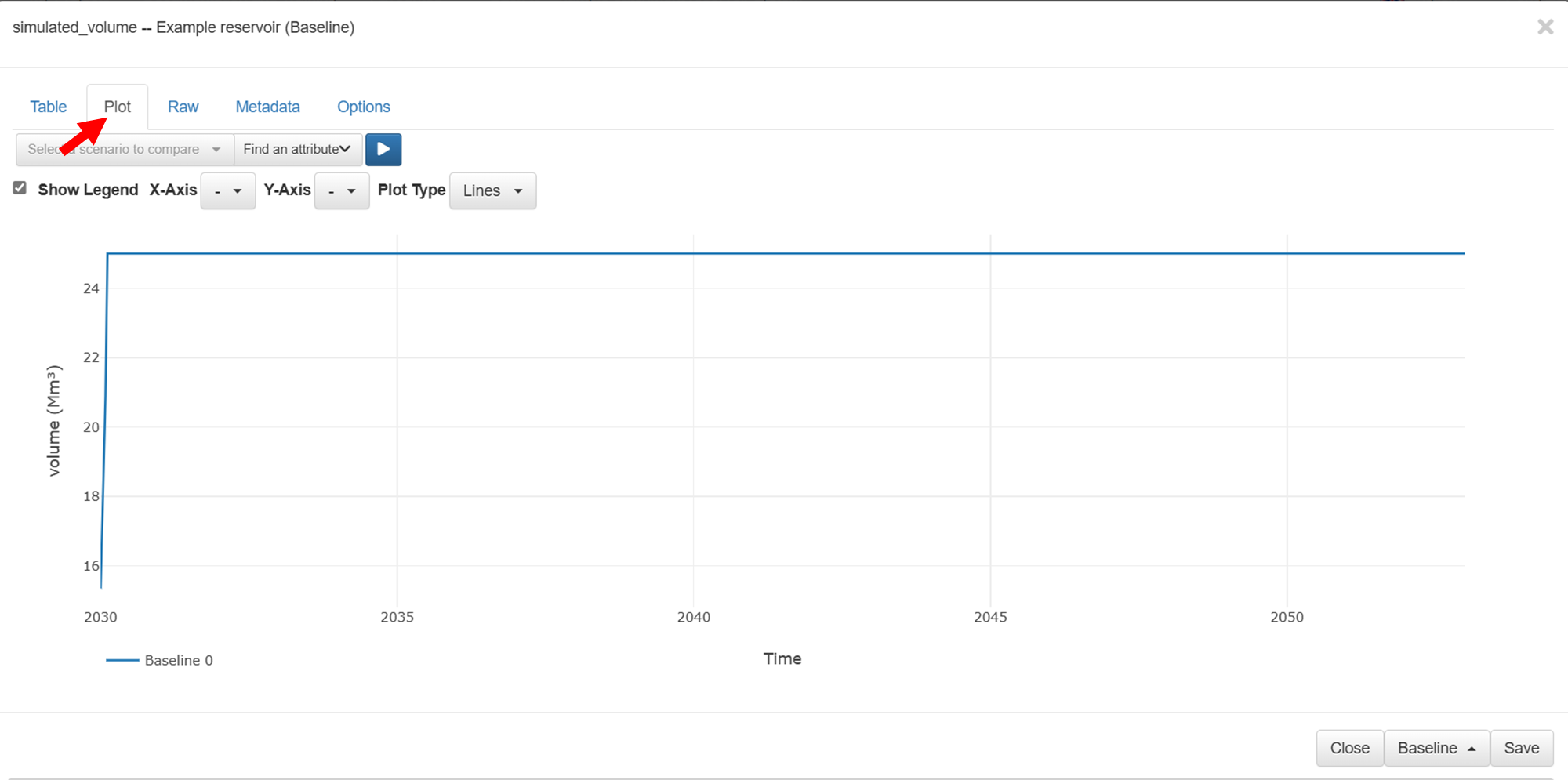

Fai clic sulla vista «Trama».
Si vede che il serbatoio si riempie e rimane pieno per la maggior parte dell'orizzonte temporale. Ciò è dovuto al fatto che non vi è alcuna domanda sul serbatoio né sono definite perdite per evaporazione.
Per vedere un video su come eseguire il modello e visualizzare gli output, fare clic qui.
