# Esercizio 2b Sistema semplice con overflow

Nota: create una nuova rete denominata Esercizio 2b e impostate il passo temporale prima di eseguire la rete come descritto nell'Esercizio 1a.

![](https://water-strategy.gitbook.io/~gitbook/image?url=https%3A%2F%2F530325344-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FOe4DHiaeqejzGopyV9BO%252Fuploads%252FVnwvEw0GrG8YR3Rd1j8Y%252F0.png%3Falt%3Dmedia\&width=768\&dpr=4\&quality=100\&sign=e7c1ad71\&sv=2)

### **Crea la rete ed esegui** <a href="#create-the-network-and-run" id="create-the-network-and-run"></a>

Vai al pannello di sinistra e fai clic su **Costruisci** per aprire l'elenco dei nodi.

Trascina e rilascia sulla mappa dell'area di lavoro:

\ - 1 nodo di bacino ![](https://water-strategy.gitbook.io/~gitbook/image?url=https%3A%2F%2F530325344-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FOe4DHiaeqejzGopyV9BO%252Fuploads%252FizpDDs83GmjZcoJFZUCU%252Fimage.png%3Falt%3Dmedia%26token%3D3fa0ddbb-6867-4613-8a88-6c178f80fc03\&width=300\&dpr=4\&quality=100\&sign=6ef43c38\&sv=2)

\ - 2 nodi di uscita ![](https://water-strategy.gitbook.io/~gitbook/image?url=https%3A%2F%2F530325344-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FOe4DHiaeqejzGopyV9BO%252Fuploads%252FhOT6KlPMy2T3E8k7R9TI%252Fimage.png%3Falt%3Dmedia%26token%3D02fab3aa-2416-4cb2-990b-2a17502d0ee6\&width=300\&dpr=4\&quality=100\&sign=40db157f\&sv=2)

\ - 1 storage node ![](https://water-strategy.gitbook.io/~gitbook/image?url=https%3A%2F%2F530325344-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FOe4DHiaeqejzGopyV9BO%252Fuploads%252FTtN5FNWIOZ45A7hCq4wh%252Fimage.png%3Falt%3Dmedia%26token%3Dd31956cc-97b4-4ca4-a7dc-cf0d77aa8a86\&width=300\&dpr=4\&quality=100\&sign=38833478\&sv=2)

Clicca su **orlo** ![](https://water-strategy.gitbook.io/~gitbook/image?url=https%3A%2F%2F530325344-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FOe4DHiaeqejzGopyV9BO%252Fuploads%252FdIeQYqqGAku2rflZclhu%252F4.png%3Falt%3Dmedia\&width=300\&dpr=4\&quality=100\&sign=2a3c321c\&sv=2) per attivare la «modalità link», connetti i nodi e riempi i loro attributi come mostrato nella figura seguente:

![](https://water-strategy.gitbook.io/~gitbook/image?url=https%3A%2F%2F530325344-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FOe4DHiaeqejzGopyV9BO%252Fuploads%252FGb3WzRH5p7nkAK3glgyU%252Fimage.png%3Falt%3Dmedia%26token%3D1f7d48f9-f70a-44ec-b4f6-0bf740ce7d5b\&width=768\&dpr=4\&quality=100\&sign=9f669034\&sv=2)

Clicca nuovamente su **orlo** ![](https://water-strategy.gitbook.io/~gitbook/image?url=https%3A%2F%2F530325344-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FOe4DHiaeqejzGopyV9BO%252Fuploads%252FM8jP56c4HmtfiEcPChY3%252F6.png%3Falt%3Dmedia\&width=300\&dpr=4\&quality=100\&sign=aea9ec58\&sv=2) per disattivare la «modalità link».

Nel pannello di sinistra, fai clic su **Esegui un modello** ![](https://water-strategy.gitbook.io/~gitbook/image?url=https%3A%2F%2F530325344-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FOe4DHiaeqejzGopyV9BO%252Fuploads%252F1x7cpElScREsvoelmHii%252F7.png%3Falt%3Dmedia\&width=300\&dpr=4\&quality=100\&sign=9a2e6f9a\&sv=2).

Si aprirà una nuova finestra, clicca su **Invia**

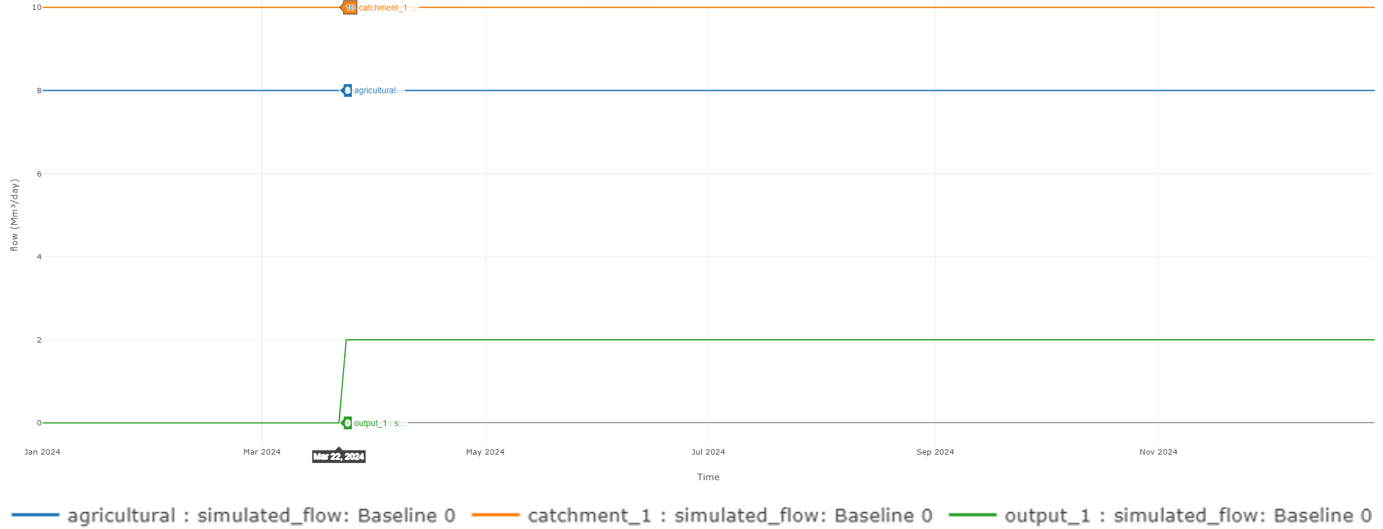

Visualizza il **simulato\_flow** risultati

<figure><img src="https://2382307583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FBg8BcxZRxPP2vxAwzrhK%2Fuploads%2Fgit-blob-8151fdeec8dc8e234bf6826af434bdb1b32d21fd%2Fimage%20(6).png?alt=media" alt=""><figcaption></figcaption></figure>

Visualizza il **simulato\_volume** risultati per **nodo storage**

<figure><img src="https://2382307583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FBg8BcxZRxPP2vxAwzrhK%2Fuploads%2Fgit-blob-8151fdeec8dc8e234bf6826af434bdb1b32d21fd%2Fimage%20(7).png?alt=media" alt=""><figcaption></figcaption></figure>

### **Spiegazione** <a href="#explanation" id="explanation"></a>

Questa rete include un storage node che simula un serbatoio. L'obiettivo di questo serbatoio è immagazzinare l'acqua. Inizialmente, inizia con un volume di 200 Mm³ e il suo volume aumenterà o diminuirà in base all'equilibrio tra assunzione e uscita.

Le **uscita 1** il nodo tenta di consumare 8 mm³/giorno dal serbatoio, se disponibile. Nel frattempo, **bacino idrografico 1** il nodo contribuisce con 10 MM³/giorno al serbatoio. Ciò significa che il serbatoio dovrebbe **aumentare** in volume nel tempo, poiché riceverà più acqua di quanta ne rilasci.

I risultati mostrano che il volume del serbatoio aumenta fino a raggiungere il volume massimo **aprile 22, 2024**, indicando che dovrà rilasciare il volume extra. Il **il rilascio avviene attraverso la presa** nodo, poiché output1 non può richiedere più di 8 mm³/giorno. La quantità di acqua che viene rilasciata attraverso l'uscita è di 2 mm³/giorno, poiché è la differenza tra la quantità fornita dal bacino idrografico 1 e la quantità consumata dal nodo output1.

Poiché output2 non ha una penalità associata, non è richiesta acqua attraverso questo nodo. Tuttavia, nel caso in cui il serbatoio si riempia, può funzionare come nodo di fuoriuscita.

### Aumentare la domanda <a href="#increase-the-demand" id="increase-the-demand"></a>

Seleziona il nodo di uscita\ \_1 e modifica il flusso massimo su 20 mm³/giorno

![](https://water-strategy.gitbook.io/~gitbook/image?url=https%3A%2F%2F530325344-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FOe4DHiaeqejzGopyV9BO%252Fuploads%252FCbotVQDXYXwfgkP5yIoQ%252F11.png%3Falt%3Dmedia\&width=768\&dpr=4\&quality=100\&sign=8b17ac2c\&sv=2)

Nel pannello di sinistra, fai clic su **Esegui un modello** ![](https://water-strategy.gitbook.io/~gitbook/image?url=https%3A%2F%2F530325344-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FOe4DHiaeqejzGopyV9BO%252Fuploads%252FSCBAQFWLlBArQqF6gjhw%252F12.png%3Falt%3Dmedia\&width=300\&dpr=4\&quality=100\&sign=81c678b\&sv=2).

Si aprirà una nuova finestra, clicca su **Invia**

<figure><img src="https://2382307583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FBg8BcxZRxPP2vxAwzrhK%2Fuploads%2Fgit-blob-21fd2cf82a738714e1e2656aa7183b5a83d8a320%2Fimage%20(2).png?alt=media" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2382307583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FBg8BcxZRxPP2vxAwzrhK%2Fuploads%2Fgit-blob-ddb556ac5f9b192bf1edb8ff2242d6fc7d00381c%2Fimage%20(5).png?alt=media" alt=""><figcaption></figcaption></figure>

### **Spiegazione** <a href="#explanation-1" id="explanation-1"></a>

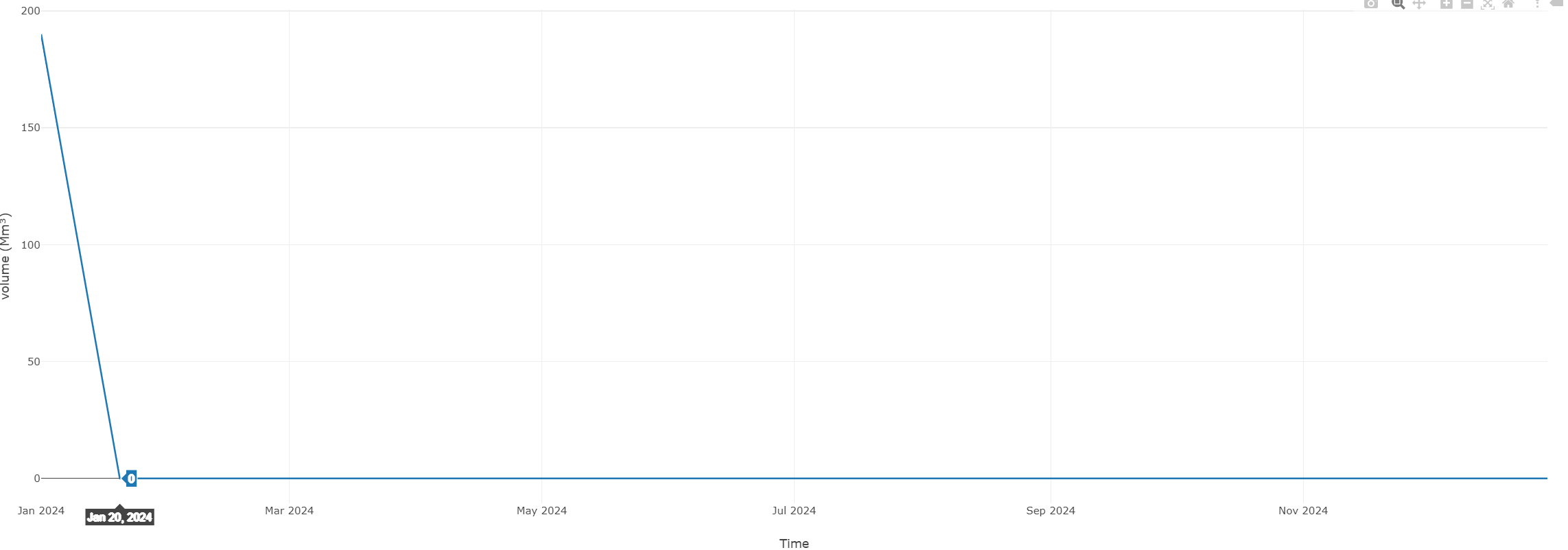

Le condizioni del sistema sono cambiate quando la domanda del **uscita 1** nodo aumentato da 12 MM³/giorno a 20 MM³/giorno. Questa modifica fa sì che il serbatoio si svuoti più rapidamente. In precedenza, il serbatoio sarebbe stato vuoto entro **9 aprile, 2024**, ma con l'aumento della domanda, ora si prevede che sarà svuotato prima, entro **gennaio 20, 2024**.

Una volta che il serbatoio è vuoto, **uscita 1** il nodo riceverà solo 10 MM³/giorno, che è il flusso fornito dal nodo di bacino.

### Aumentare la priorità del serbatoio <a href="#increase-the-reservoir-priority" id="increase-the-reservoir-priority"></a>

Seleziona storage node e modifica la penalità di allocazione in -20

![](https://water-strategy.gitbook.io/~gitbook/image?url=https%3A%2F%2F530325344-files.gitbook.io%2F%7E%2Ffiles%2Fv0%2Fb%2Fgitbook-x-prod.appspot.com%2Fo%2Fspaces%252FOe4DHiaeqejzGopyV9BO%252Fuploads%252FV2ddiqkeAdrHWtuvOa6s%252F16.png%3Falt%3Dmedia\&width=768\&dpr=4\&quality=100\&sign=49762d\&sv=2)

<figure><img src="https://2382307583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FBg8BcxZRxPP2vxAwzrhK%2Fuploads%2Fgit-blob-9bed5ded9f8484e0c8c9d5f7d409078b888051e5%2Fimage.png?alt=media" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2382307583-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FBg8BcxZRxPP2vxAwzrhK%2Fuploads%2Fgit-blob-21fd2cf82a738714e1e2656aa7183b5a83d8a320%2Fimage%20(1).png?alt=media" alt=""><figcaption></figcaption></figure>

### **Spiegazione** <a href="#explanation-2" id="explanation-2"></a>

Poiché abbiamo modificato la penalità di assegnazione per il **archiviazione** considerato il nodo più negativo del sistema, ora ha la massima priorità. Ciò significa che il sistema darà priorità all'allocazione dell'acqua a questo nodo.

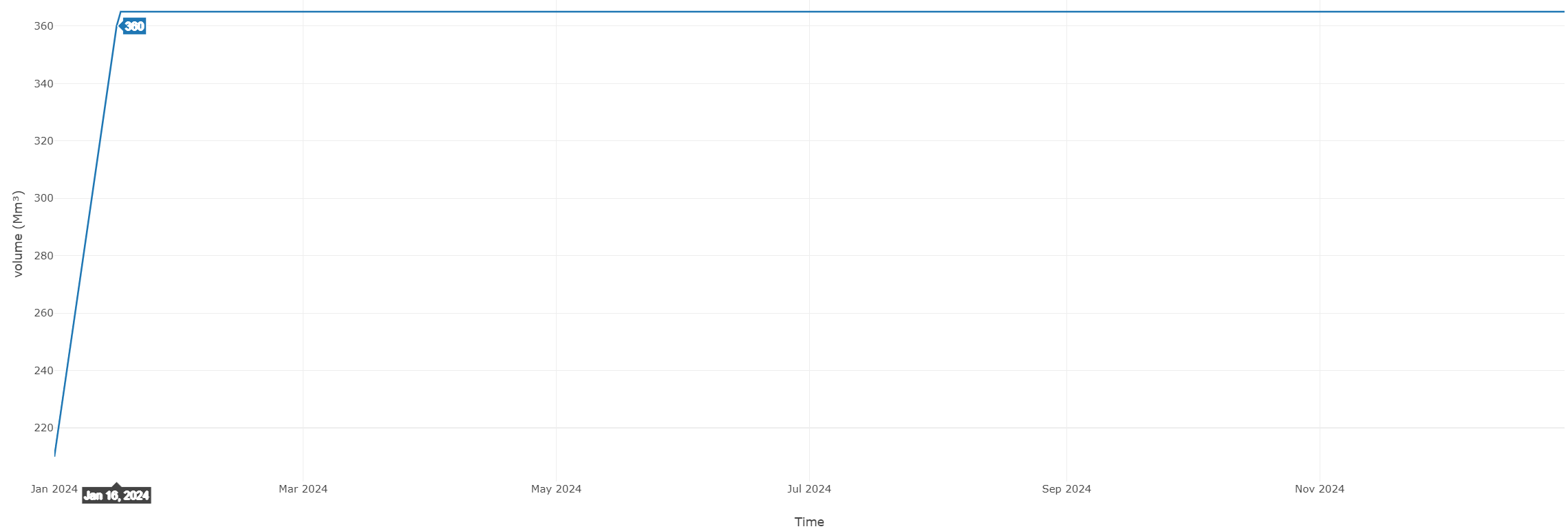

Il storage node inizia a riempirsi a partire dai 200 Mm³ iniziali come da condizioni iniziali fino a raggiungere la sua capacità massima di 365 Mm³. Una volta raggiunto questo volume massimo, l'acqua in eccesso verrà rilasciata. Questa capacità viene raggiunta da **gennaio 16, 2024**.

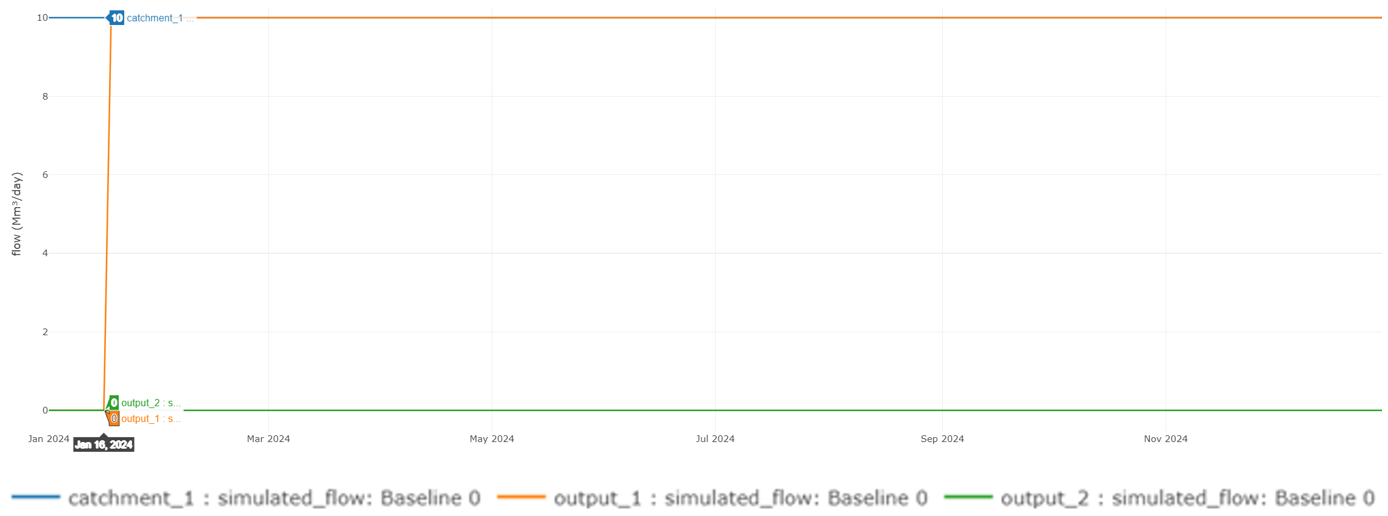

**Uscita 1** è il prossimo nodo prioritario del sistema. Dopo che il storage node è pieno, il sistema inizierà ad allocare l'acqua in eccesso all'uscita 1. L'acqua in eccesso è pari a 10 MM³/giorno fornita dal nodo di raccolta.
