Esercizio 1b Due richieste

Nota: creare una nuova rete denominata Esercizio 1b e impostare il passo temporale prima di eseguire la rete come descritto nell'Esercizio 1a.

Creazione della topologia

Vai al pannello di sinistra e fai clic su Costruisci per aprire l'elenco dei nodi.

Trascina e rilascia sulla mappa dell'area di lavoro:

· 1 nodo di ingresso

· 2 nodi di uscita

Clicca su orlo per attivare la «modalità link». E collega i nodi come mostrato nell'immagine qui sotto:

Clicca nuovamente su orlo per disattivare la «modalità link».

Nota: per saperne di più sui diversi tipi di nodi, consulta la documentazione qui.

Configurare gli attributi del nodo

Fai doppio clic su ciascun nodo per aprire il pannello dei nodi sul lato destro dello schermo e configurare i nodi come nell'immagine seguente

Nel pannello di sinistra, fai clic su Esegui un modello .

Si aprirà una nuova finestra, clicca su Invia

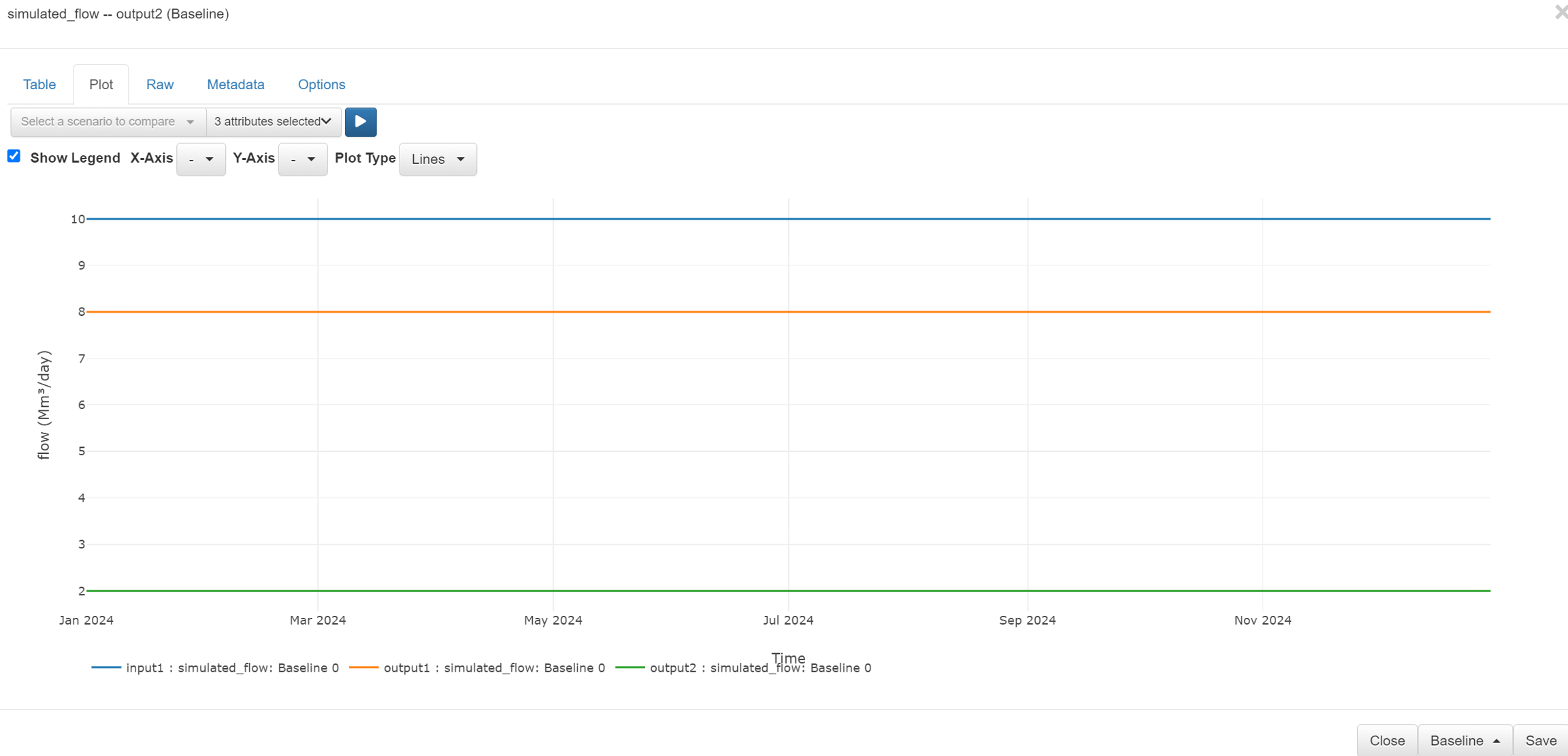

Water Strategy consente di visualizzare risultati diversi sullo stesso grafico. Per farlo, fai clic su qualsiasi nodo e poi clicca sull'icona per l'attributo **simulato_flusso. **

Seleziona gli attributi desiderati dall'elenco a discesa e fai clic sull'icona

Spiegazione

Il nodo di input può fornire un massimo di 10 MM³/giorno, ma entrambi i nodi di uscita hanno richieste per un totale di 16 MM³/giorno. Poiché entrambe le richieste prevedono penali di allocazione negative, la rete assegna le priorità in base all'entità di tali sanzioni. Il nodo di output con la penalità di allocazione più negativa riceve una priorità più alta.

In questo caso, il nodo di output sinistro ha una penalità di allocazione di -10, che è una priorità più alta rispetto alla penalità di allocazione del nodo di output destro di -5. Di conseguenza, l'acqua verrà allocata per prima al nodo di uscita sinistro e l'acqua rimanente verrà allocata al nodo di uscita destro.
