L'aggiunta di un trattamento dell'acqua funziona con perdite

In questa sezione a link di perdita che rappresenta un lavori di trattamento dell'acqua potabile verrà aggiunto al sistema. Questo nodo viene utilizzato per rappresentare il trattamento perdite abbandono del sistema. L'acqua del serbatoio viene immessa negli impianti di trattamento dell'acqua, dove una parte di essa viene persa a causa di perdite di processo e l'acqua rimanente viene quindi fornita alla domanda.

Crea un nuovo scenario

• Clona il 'Con richiesta' scenario e chiama quello nuovo **«Domanda con perdite di trattamento» . **

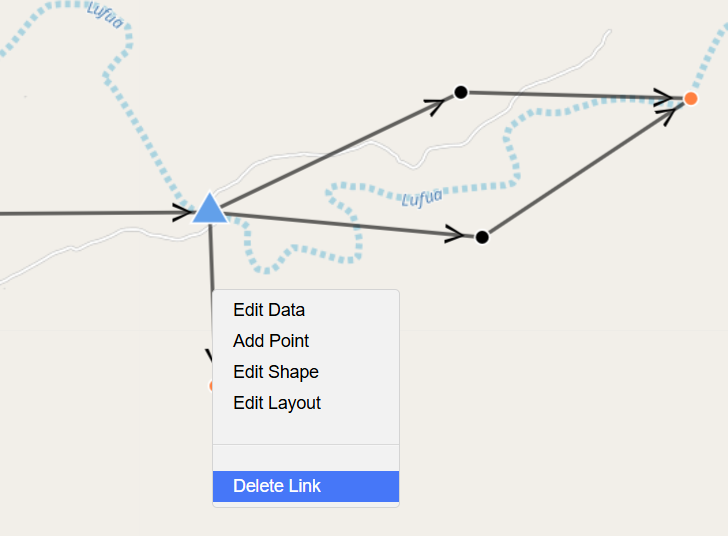

• Eliminare il collegamento che collega il serbatoio al nodo Example demand tramite destra cliccando sul link e cliccando su 'Elimina link'

Elimina il link

Aggiungi un link per la perdita

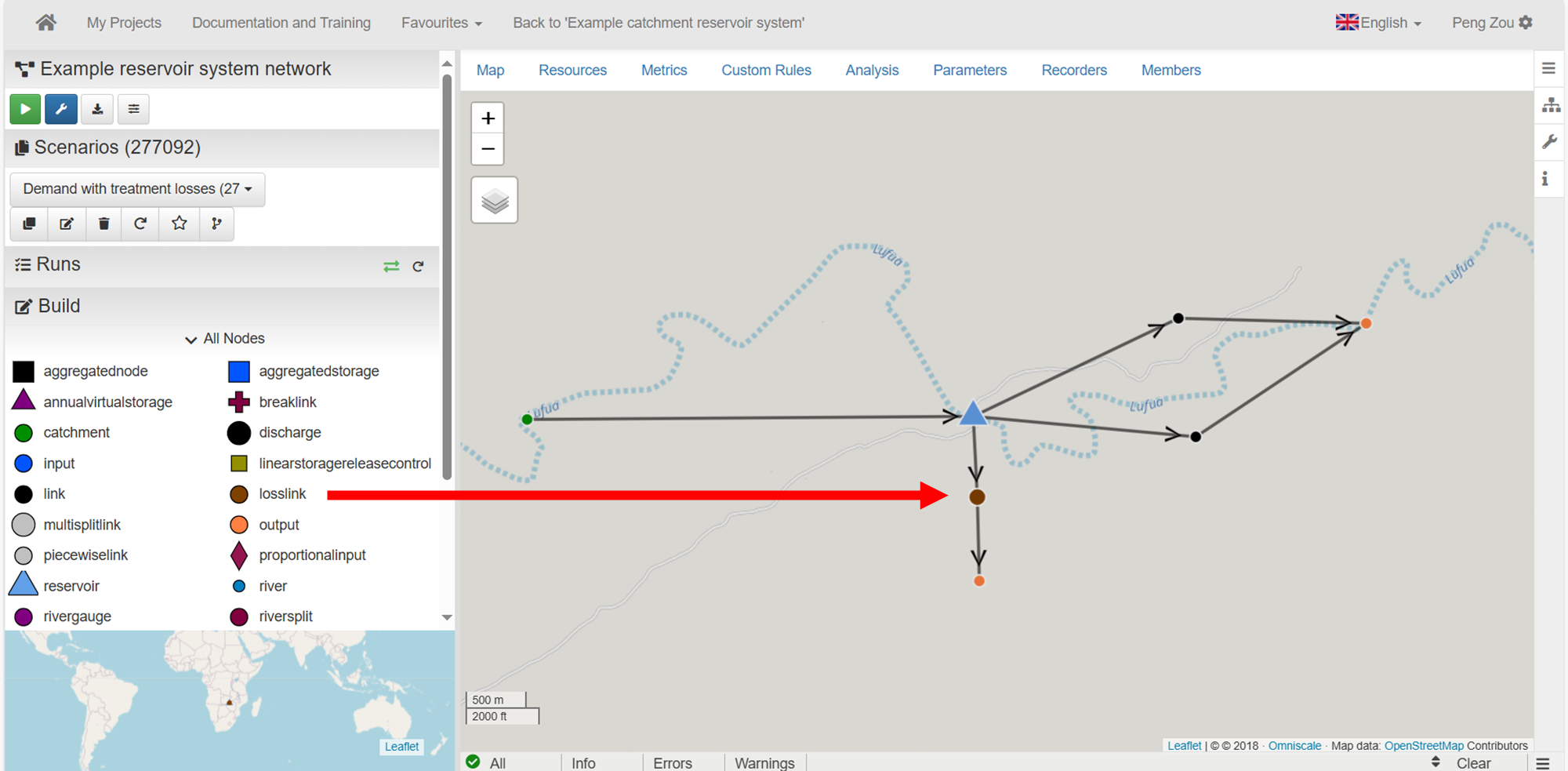

• Posiziona un collegamento di perdita tra il serbatoio e la domanda e collega il serbatoio al losslink e il losslink al nodo di domanda con collegamenti. Rinomina il link di perdita in **«Lavori di trattamento delle acque» . **

Inserisci un link per la perdita

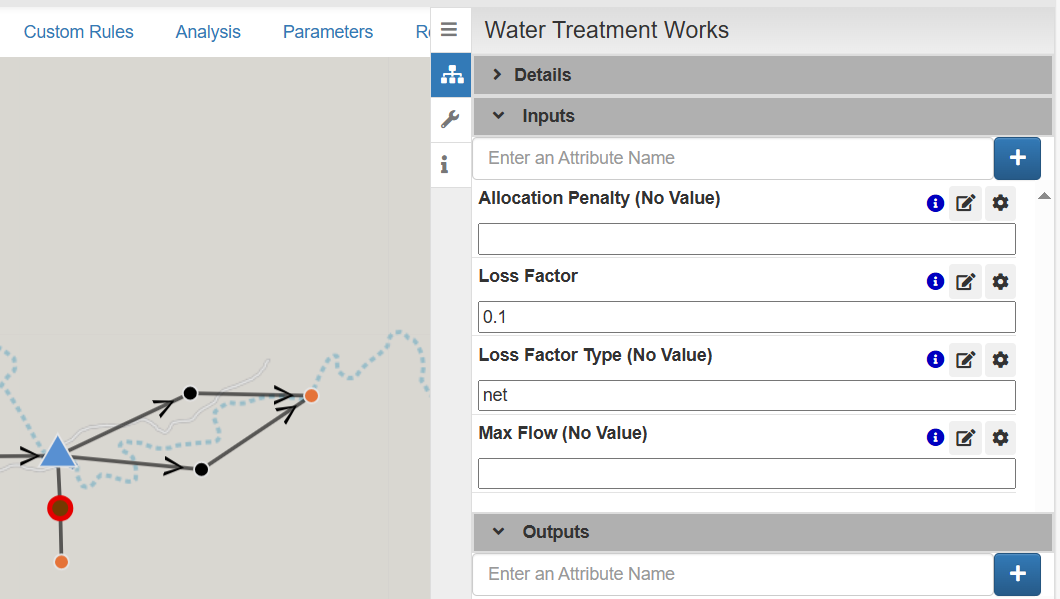

• Questo impianto di trattamento delle acque avrà perdite del 10% in base al deflusso degli impianti di trattamento delle acque.

• Imposta il Fattore di perdita deve essere 0.1 che rappresenta 10% delle perdite.

• Imposta il tipo di fattore di perdita su net in modo che la perdita del 10% sia calcolata in base all'output del trattamento.

Impostazione del nodo di perdita

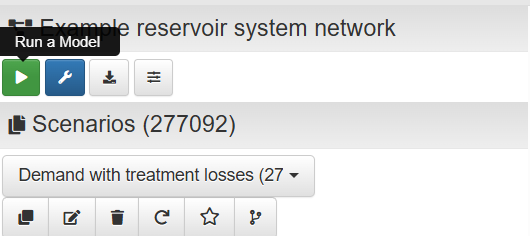

Esegui lo scenario

Esegui il modello

Visualizza e confronta i risultati

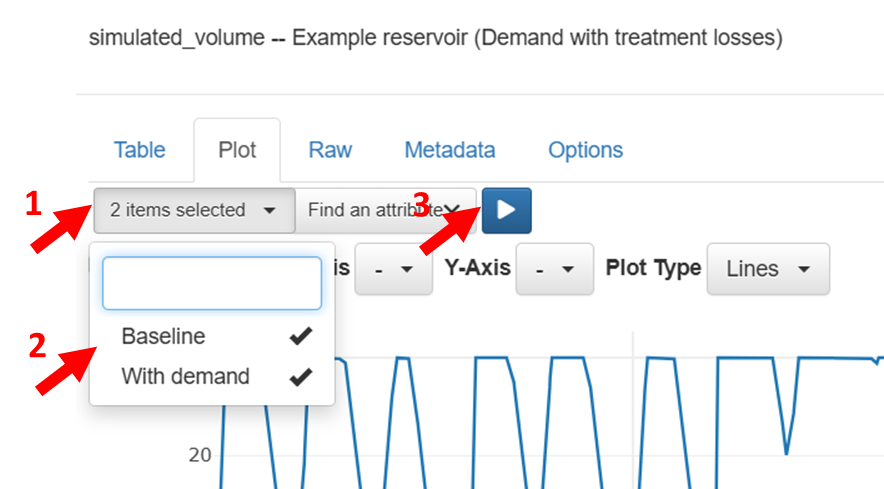

Confronta i simulato_volume del serbatoio nel «Linea di base» e il Scenario 'Con domanda'.

Seleziona gli scenari da confrontare

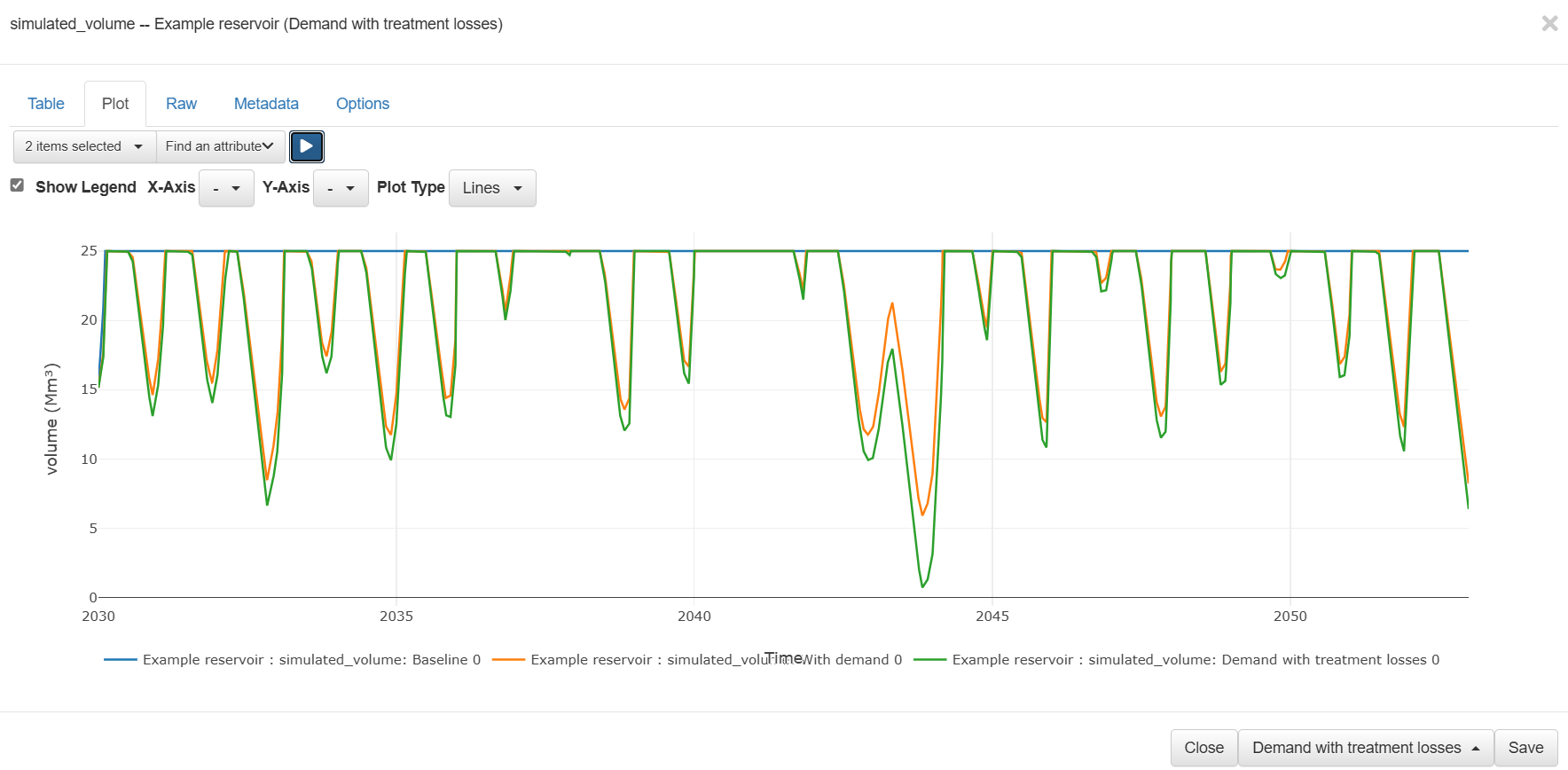

Confronta diversi scenari

Il serbatoio nello scenario che presenta perdite di trattamento va a ridurre lo stoccaggio durante i periodi di siccità. Questo perché il serbatoio rilascia più acqua rispetto alla domanda a causa delle perdite di trattamento.

La domanda è stata influenzata dalle perdite di trattamento? Confronta i simulato_flusso del nodo Example demand sotto questo e il Con scenario a domanda.

Esercizi e domande

1. I lavori di trattamento dell'acqua comportano perdite in uscita dal sistema. Il flusso simulato del collegamento di perdita mostra il flusso in uscita dal collegamento di perdita. Come possiamo determinare quanta acqua entra negli impianti di trattamento dell'acqua?

Suggerimento: posiziona un normale link node tra il serbatoio e il collegamento di perdita e riesegui il modello. Il flusso simulato su questo nodo rappresenterà il flusso rilasciato dal serbatoio e il flusso che entra nell'impianto di trattamento prima delle perdite.

1. In un nuovo scenario, aumentare le perdite nette a 20%? In che modo ciò influisce sul volume simulato del serbatoio?
