Aggiungere un serbatoio

Guarda il video per aggiungere un nodo serbatoio al modello creato nel tutorial precedente. Per fare ciò, crea una copia del modello come mostrato nel video e lavora nel Con astrazione scenario

Trascina e rilascia un Conservazione nodo sulla rete. Quindi elimina il link che collega il Bacino nodo al Link nodo. Connetti il Bacino nodo al Conservazione nodo e quindi connettere il Conservazione nodo al Link nodo.

Inizialmente impostate il massimo_volume del storage node a 0 Mm3 e il iniziale_volume_pc a 0 ed esegui il modello.

Quindi clona il Con_astrazione scenario e crea un nuovo scenario chiamato **«Serbatoio con deposito e astrazione» . **

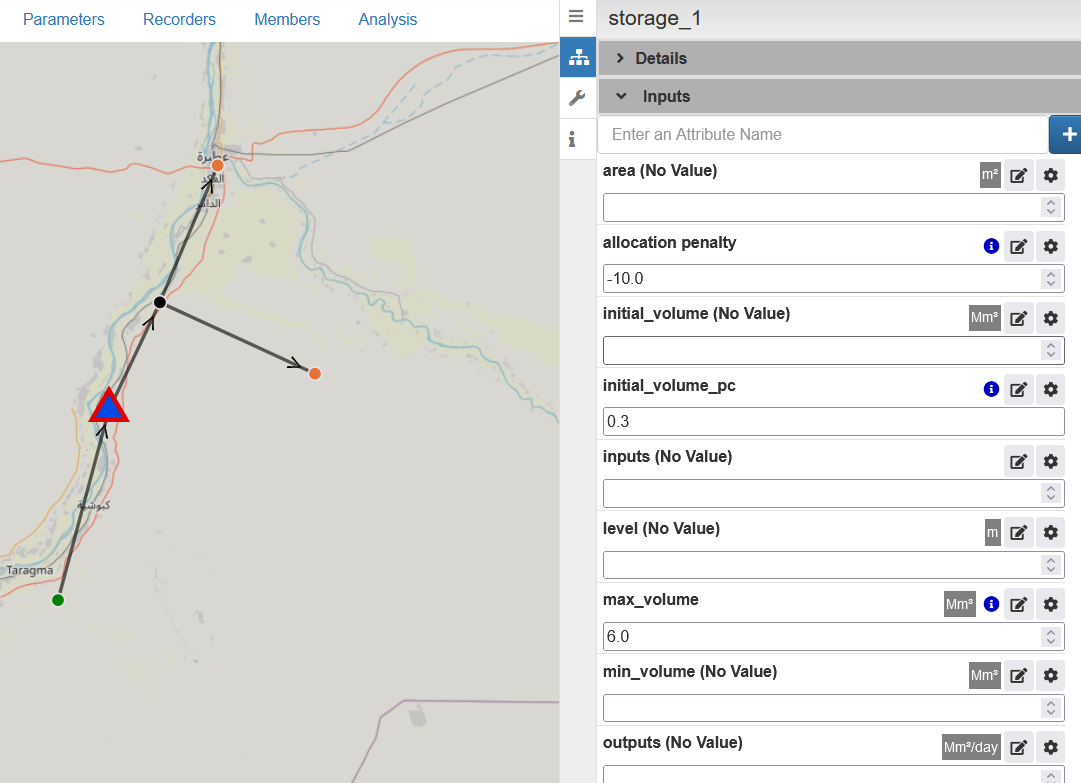

Nel nuovo scenario, imposta massimo_volume del storage node a 6 Mm3 e il iniziale_volume_pc a 0.33. Il serbatoio inizierà quindi la simulazione al 30% pieno. In alternativa, iniziale_volume può essere impostato a 1.8 Mm3. O iniziale_volume o iniziale_volume_pc deve essere impostato.

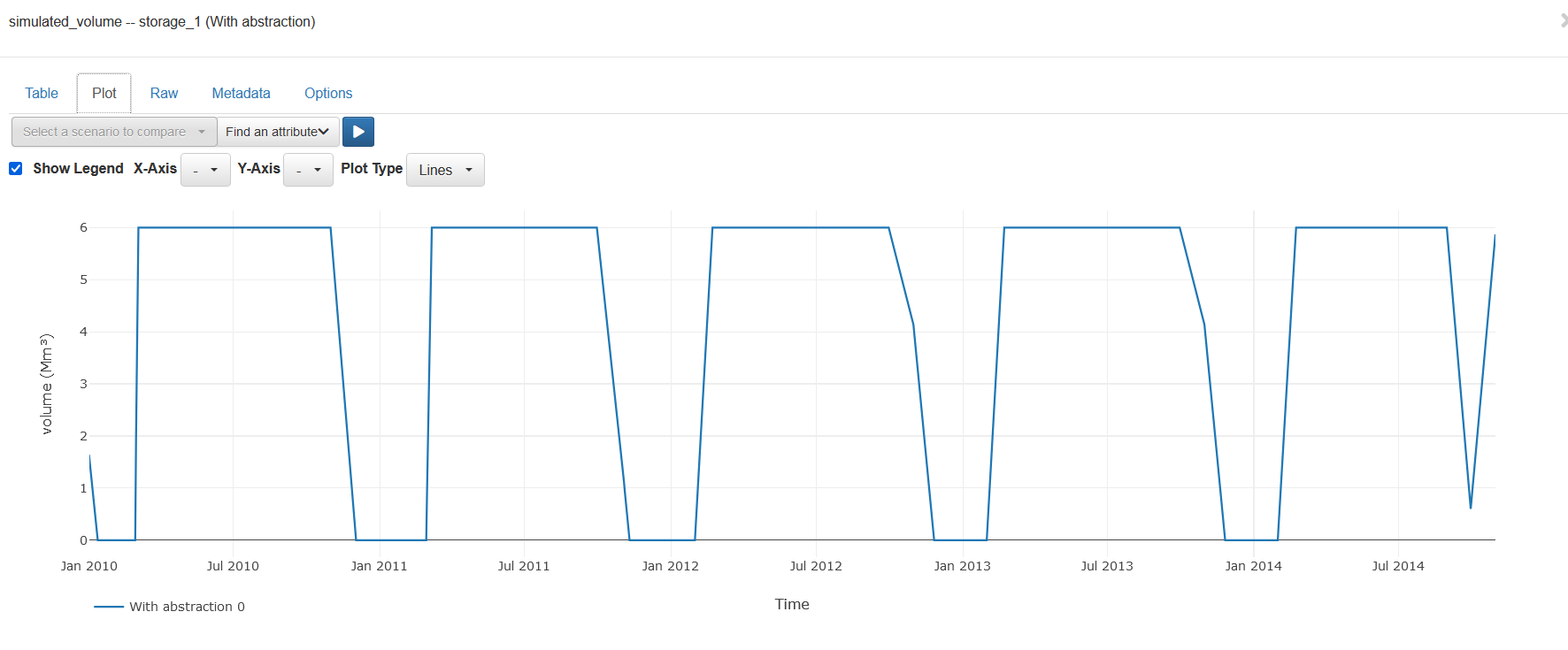

Esegui il modello e visualizza simulato_volume del serbatoio.

Il bacino si svuota ogni stagione secca e si riempie ogni stagione umida.

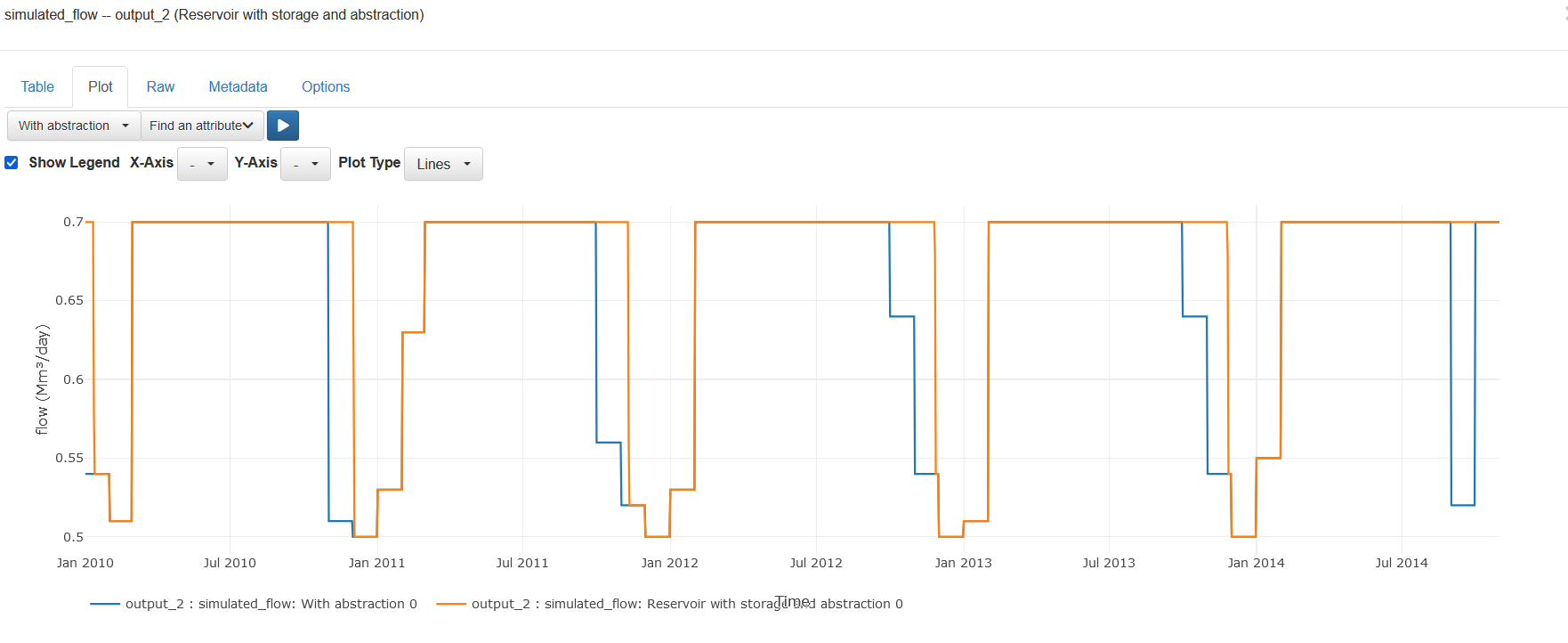

Confronta i simulato_flusso sul nodo di domanda per «Serbatoio con deposito e astrazione» e 'Con astrazione' scenario**. **

Lo storage ha ridotto il deficit nel nodo di domanda. Tuttavia, possiamo vedere che anche con lo storage, a volte il nodo di domanda non riceve l'intera richiesta di 0.7 Mm3.

Esercizio

Abbiamo visto che con lo Scenario 1 di flusso, il serbatoio si svuotava ogni anno. Quanto deve essere bassa la domanda perché il serbatoio abbia ancora un certo volume di stoccaggio anche nella stagione secca?
