Esercizio 1a Due nodi

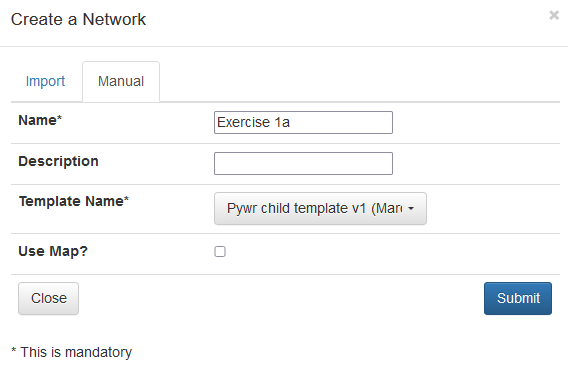

Crea un nuovo modello

Create una nuova rete denominata Esercizio 1a utilizzando il seguente modello:

Pywr child template v1 (marzo 2021) - unità di flusso in MM3/giorno

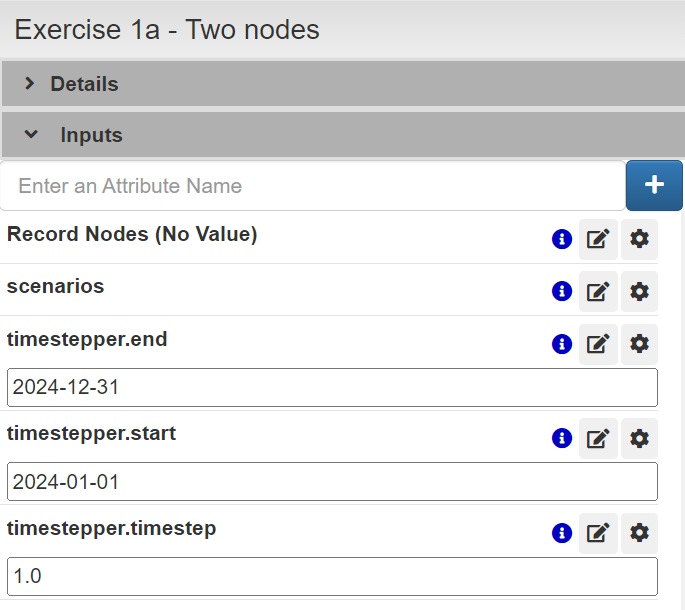

Imposta orizzonte temporale

Questo passaggio è obbligatorio per tutte le reti in quanto definisce l'inizio, la fine e la fase temporale della simulazione. Per questo esempio, configureremo un orizzonte di simulazione di 1 anno con un intervallo temporale giornaliero.

Aggiungere nodi

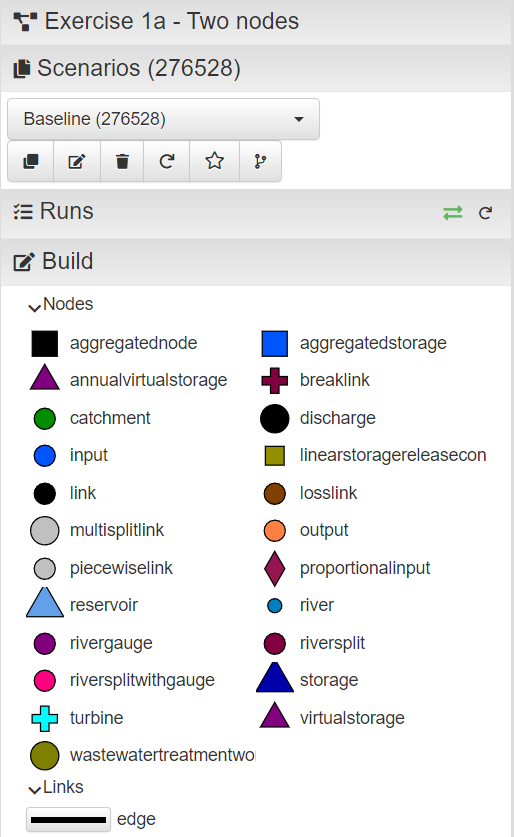

Vai al pannello di sinistra e fai clic su Costruisci per aprire l'elenco dei nodi.

Trascina e rilascia sulla mappa dell'area di lavoro:

· 1 nodo di ingresso

· 1 nodo di uscita

Nota: per saperne di più sui diversi tipi di nodi, consulta la documentazione qui.

Aggiungere bordi

Clicca su orlo per attivare la «modalità link».

Per creare una connessione tra i nodi, fai clic prima sul nodo di input e poi sul nodo di output. I bordi sono direzionali e la direzione è impostata dal primo al secondo nodo.

Clicca nuovamente su orlo per disattivare la «modalità link».

Aggiungi il nodo di input del flusso ed esegui la rete

Fate doppio clic sul nodo di input. Si aprirà il pannello dei nodi sul lato destro dello schermo.

Sezioni del pannello dei nodi:

• **Dettagli: ** Qui puoi modificare il nome e la descrizione del nodo.

• **Ingressi: ** Questa sezione contiene gli attributi di base che devono essere configurati per ogni nodo. Questi attributi sono definiti dall'utente.

• **Risultati: ** Questa sezione mostra i risultati dopo la simulazione.

Seleziona il ingresso nodo e modifica massimo_flusso fino a 10.

Nel pannello di sinistra, fai clic su Esegui un modello .

Si aprirà una nuova finestra, clicca su Invia

Attendi fino al Pannello Esecuzioni mostra un indicatore verde che indica la corretta esecuzione.

Per visualizzare il flusso fornito dall'ingresso, fare clic su ingresso nodo e poi clicca sull'icona per l'attributo simulato_flusso

Per visualizzare il flusso fornito verso l'uscita, fare clic su produzione nodo e poi clicca sull'icona per l'attributo simulato_flusso

I seguenti grafici sono i risultati generati dalla rete

Spiegazione

Il nodo di ingresso funge da fonte di approvvigionamento idrico, fornendo un massimo di 10 mm³/giorno, in base alla domanda richiesta, poiché al nodo di uscita non è associata una penalità di allocazione, quindi non è richiesta alcuna fornitura di acqua.

Aggiungi priorità al nodo di output ed esegui la rete

Seleziona il produzione nodo e modifica penalità di allocazione a -10. Un valore negativo imposta una priorità più alta per il nodo. Per ulteriori informazioni sulle penalità di allocazione, consulta la Penalità di allocazione documentazione

Nel pannello di sinistra, fai clic su Esegui un modello .

Esegui il modello e visualizza i risultati come descritto nel passaggio precedente

Spiegazione

Il nodo di ingresso funge da fonte di approvvigionamento idrico, fornendo un massimo di 10 mm³/giorno.

Le penalità di allocazione nel nodo di uscita è impostato su un valore negativo (-10), dando priorità all'allocazione dell'acqua a questo nodo, senza vincoli sul flusso massimo, il nodo di uscita può consumare tanta acqua quanta ne può fornire la rete.

Aggiungi il flusso richiesto al nodo di output ed esegui la rete

Seleziona il produzione nodo e modifica massimo_flusso a 6 mm³/giorno, indica alla rete qual è il consumo richiesto per questo nodo di uscita.

Nel pannello di sinistra, fai clic su Esegui un modello . Esegui il modello e visualizza i risultati come descritto in precedenza

Spiegazione

Il nodo di ingresso funge da fonte di approvvigionamento idrico, fornendo un massimo di 10 mm³/giorno.

Le penalità di allocazione dà la priorità all'allocazione dell'acqua al nodo di uscita, è stato aggiunto un vincolo al prelievo massimo di 6 mm³/giorno, ora l'uscita ottiene solo i 6 mm³/giorno, una fornitura massima della domanda richiesta.
