Ajout de la bathymétrie du réservoir (niveau)

L'eau Niveau d'un réservoir peut être calculé de la même manière que pour un réservoir. Le niveau d'eau d'un réservoir est nécessaire pour pouvoir calculer l'énergie hydroélectrique. Bien que le modèle national du Botswana n'inclue pas l'énergie hydroélectrique, il est inclus dans ce didacticiel par souci d'exhaustivité.

Remarque : Contrairement au paramètre Area qui a été défini sur le nœud Resevoir. Nous allons définir le paramètre Level dans l'onglet Paramètres de l'interface. C'est pour illustrer l'onglet Paramètres, le niveau peut également être défini sur le nœud.

Vous trouverez ci-dessous un exemple de tableau d'évaluation du niveau par rapport au volume des zones pour :

Volume (Mm3)
Niveau (m)

0

1

7

8

10

16

15

18

25

20

Une fois tracé, il ressemble à ceci :

Relation entre le niveau d'eau et le volume du réservoir

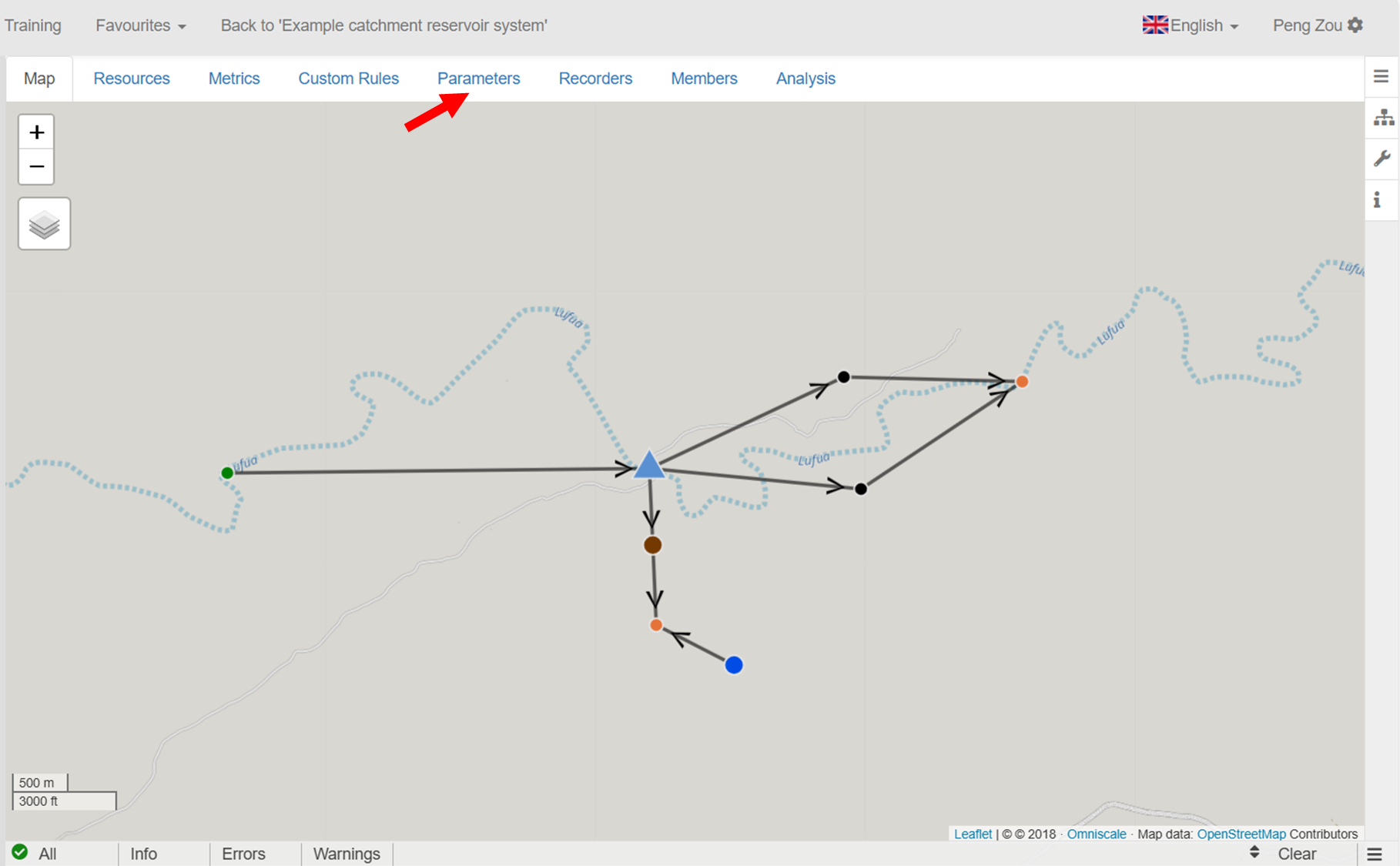

  1. Cliquez sur le Paramètres onglet de l'interface.

Cliquez sur l'onglet Paramètres

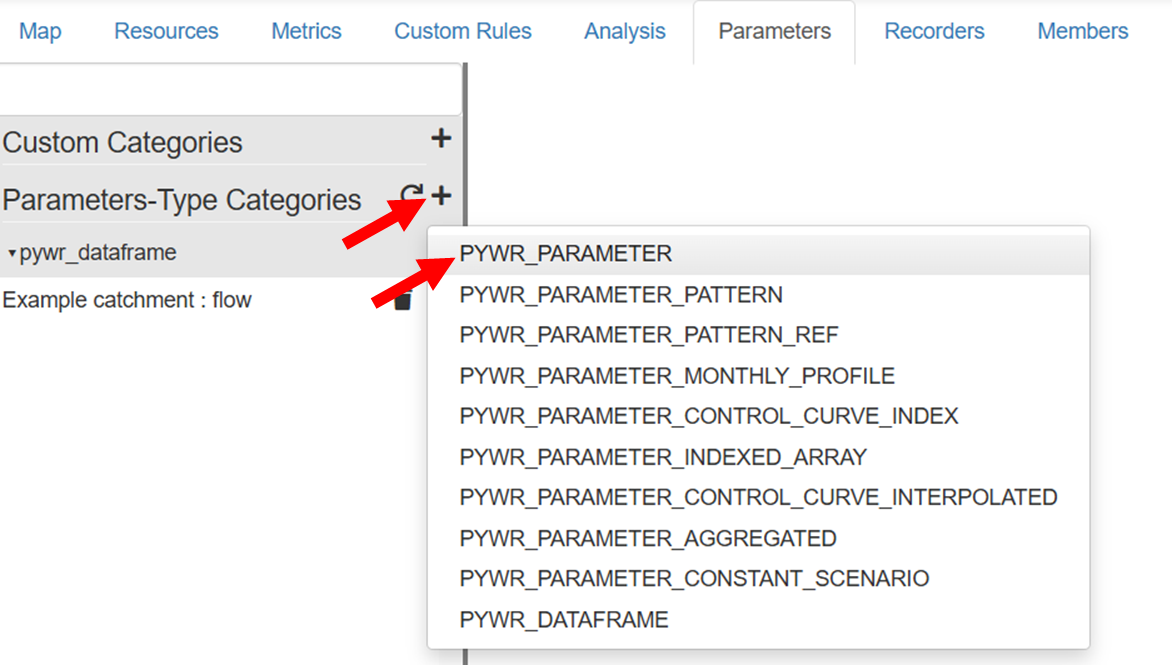

  1. Cliquez sur le + pour ajouter un nouveau paramètre. Sélectionnez PYWR _PARAMÈTRE

Sélectionnez PYWR_PARAMETER

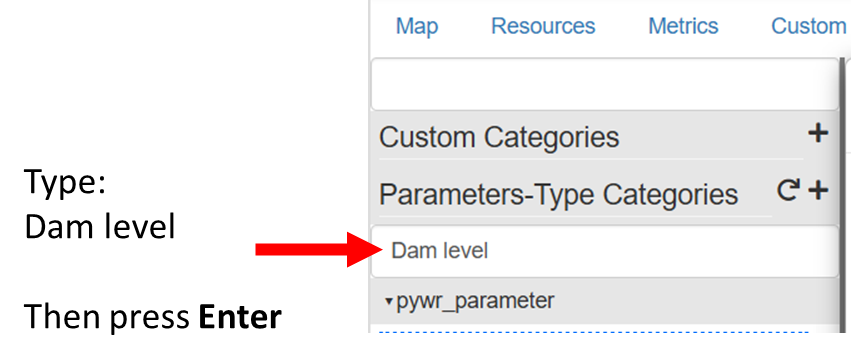

  1. Dans le champ de texte qui apparaît, écrivez « Niveau du barrage »

Nommez le paramètre
  1. Copiez et Coller le Json ci-dessous dans l'éditeur et cliquez sur Enregistrer.

{
	« type » : « Paramètre de volume interpolé »,
	« node » : « Exemple de réservoir »,
	« volumes » : [
		0,
		7,
		10,
		15,
		25
	],
	« valeurs » : [
		1,
		8,
		16,
		18,
		20
	],
	« interp_kwargs » : {
		« kind » : « linéaire »
	},
	« comment » : « volumes : Mm3, valeurs : m »
}

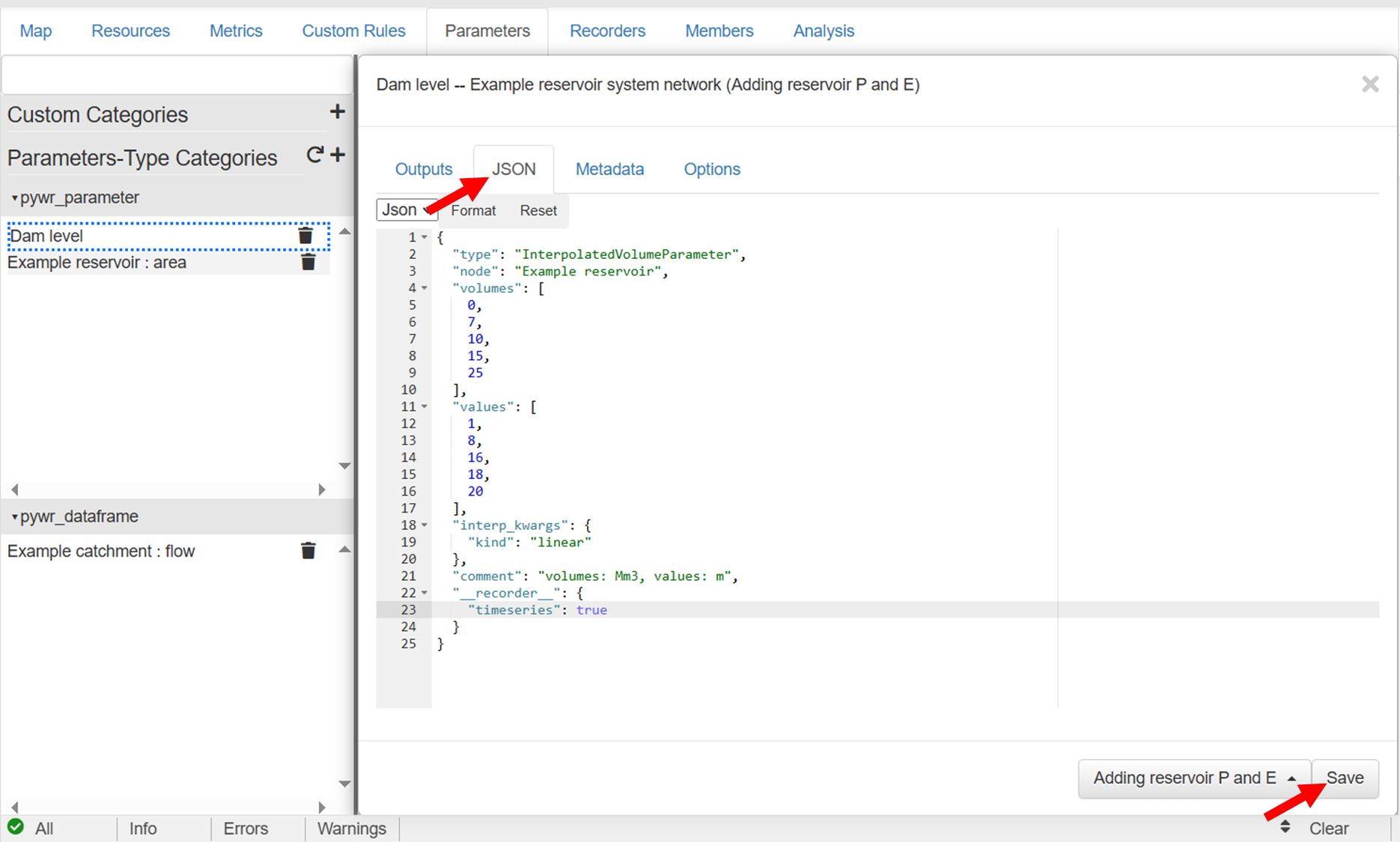

Collez le code et sauvegardez

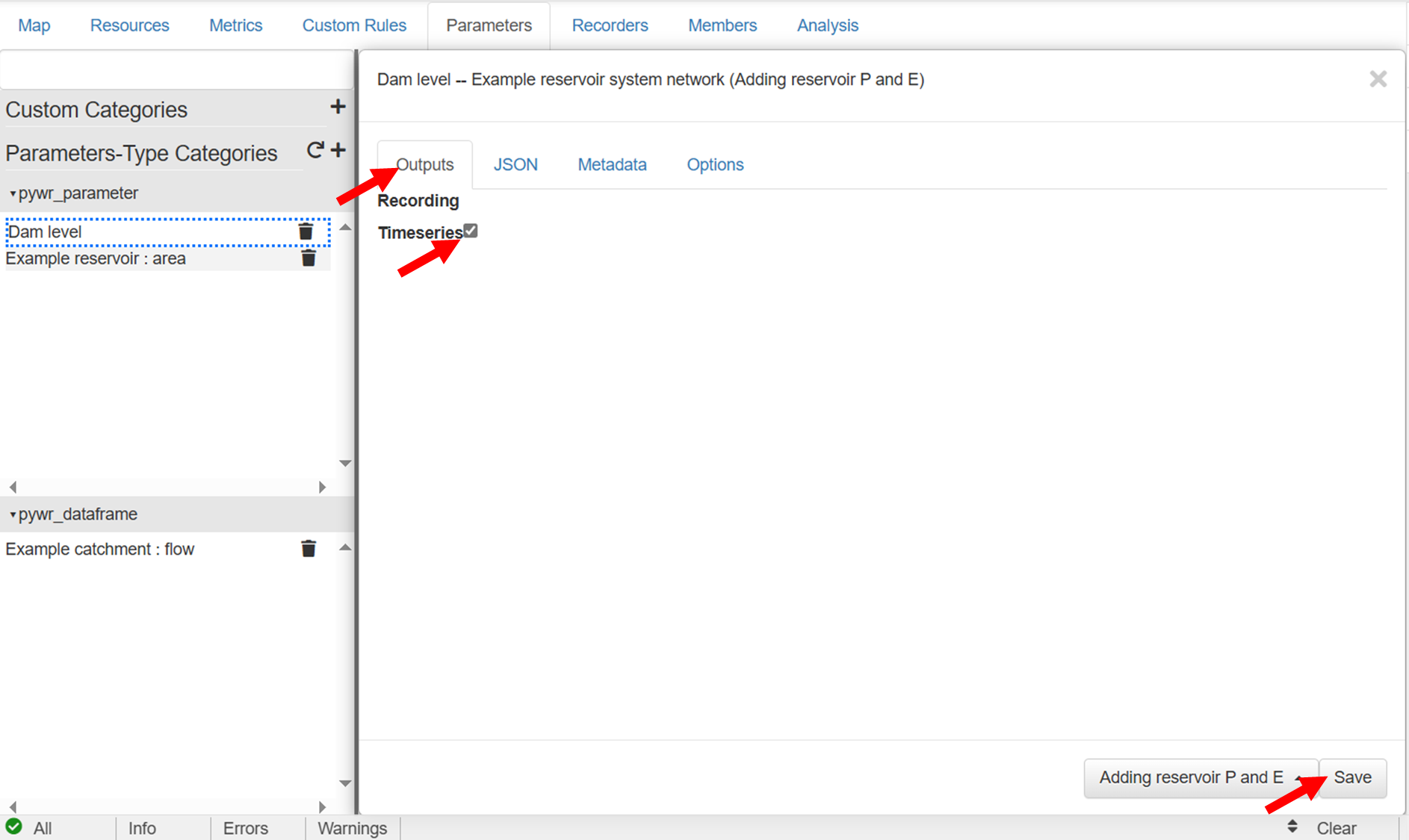

  1. Cliquez sur Séries chronologiques dans le Sorties onglet pour activer la sauvegarde de la série chronologique Level.

Activez la sauvegarde de la série chronologique Level

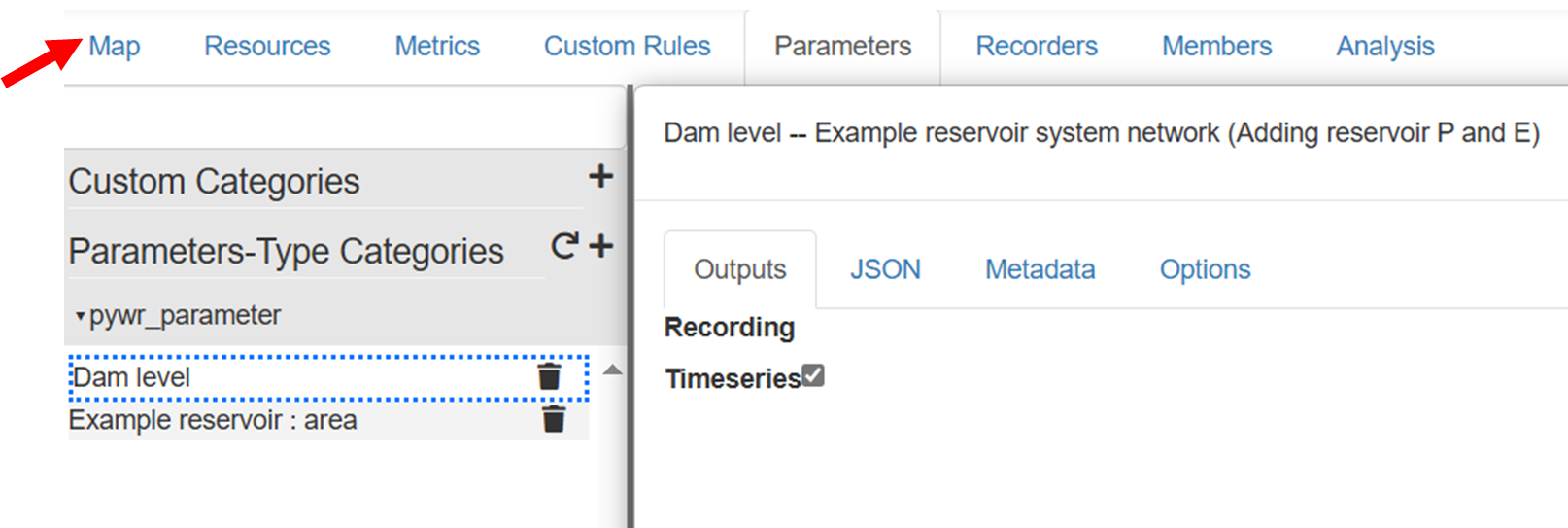

  1. Cliquez sur Carte pour revenir à la vue cartographique

Retourner à la vue cartographique

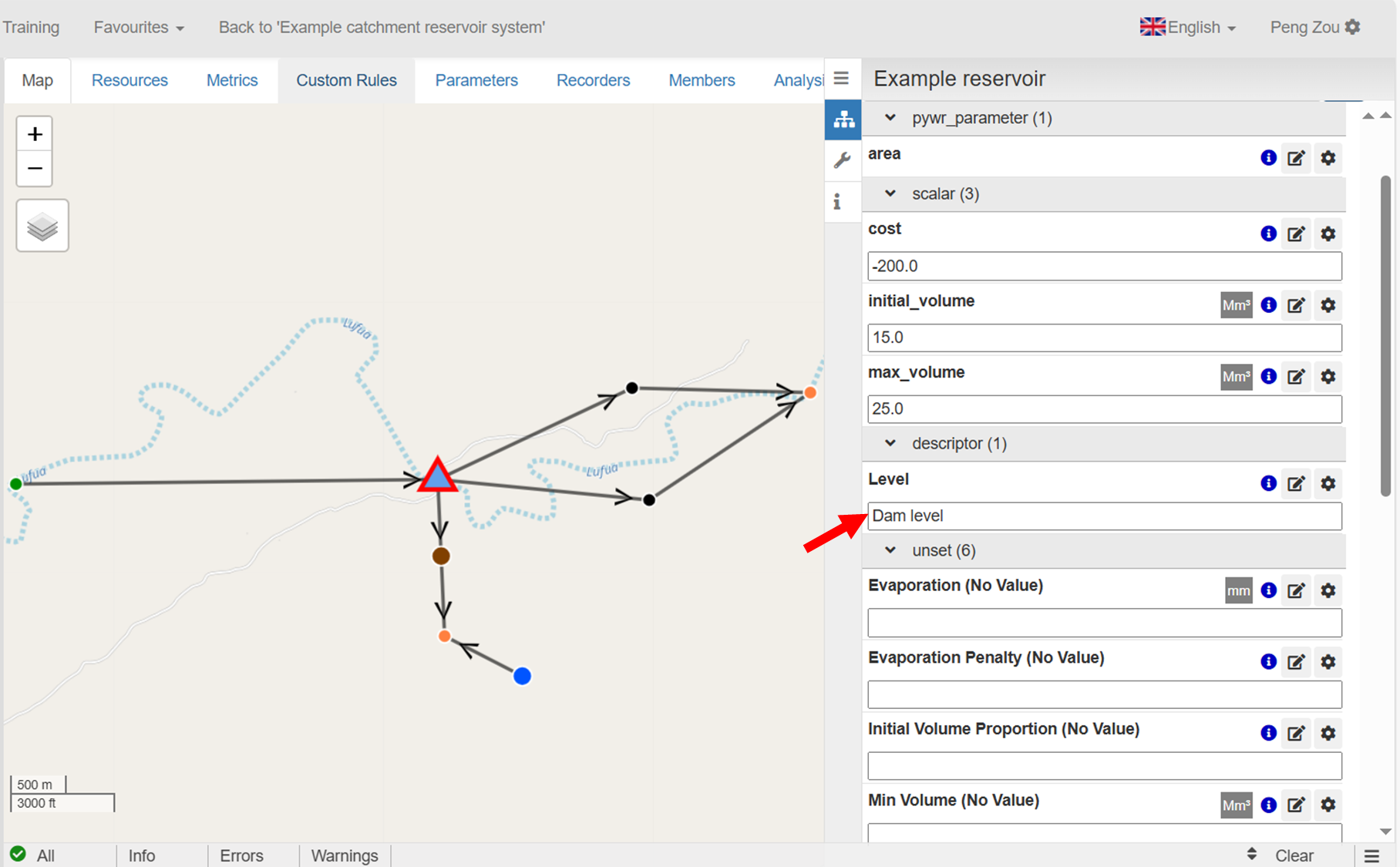

7 . Le paramètre de niveau du barrage doit être référencé sur l'attribut Level du réservoir. Pour ce faire, cliquez sur le réservoir et écrivez le nom du paramètre dans l'attribut Level ((niveau du barrage). Veuillez noter que le nom fait la distinction entre majuscules et minuscules.

Entrez le nom du paramètre
  1. Exécutez le modèle.

  2. Vous le verrez parce que Niveau du barrage le paramètre n'est pas défini sur le nœud, le simulé _niveau n'est pas émis sur le nœud du réservoir. Au lieu de cela, pour afficher la sortie, cliquez sur le bouton Attributs réseau.

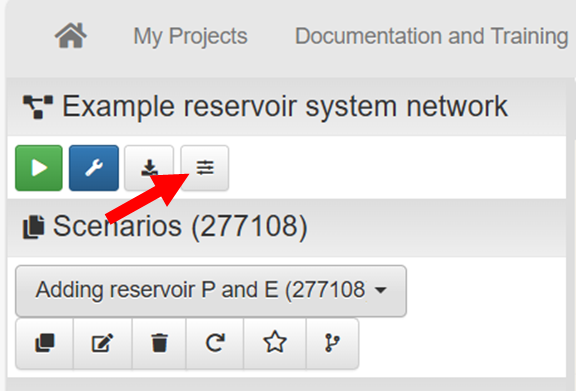

Cliquez sur le bouton Attributs du réseau

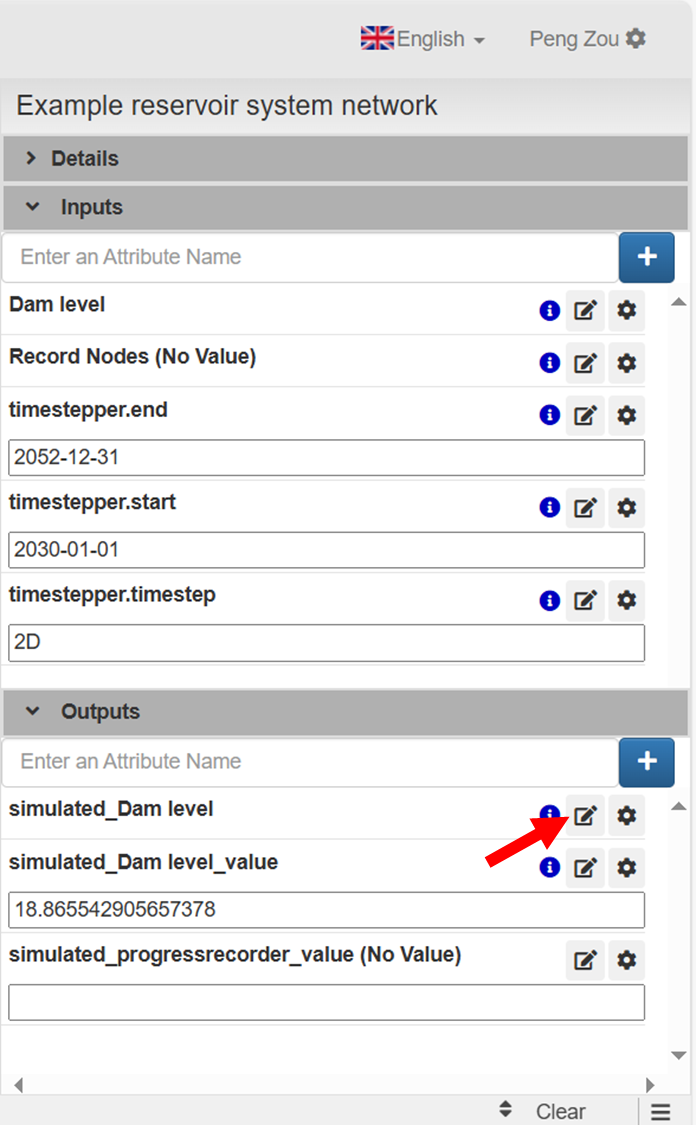

  1. Cliquez sur le simulé _Niveau du barrage Notez que le nom du nœud du réservoir se trouve dans le nom de la sortie du paramètre.

Afficher le niveau du barrage

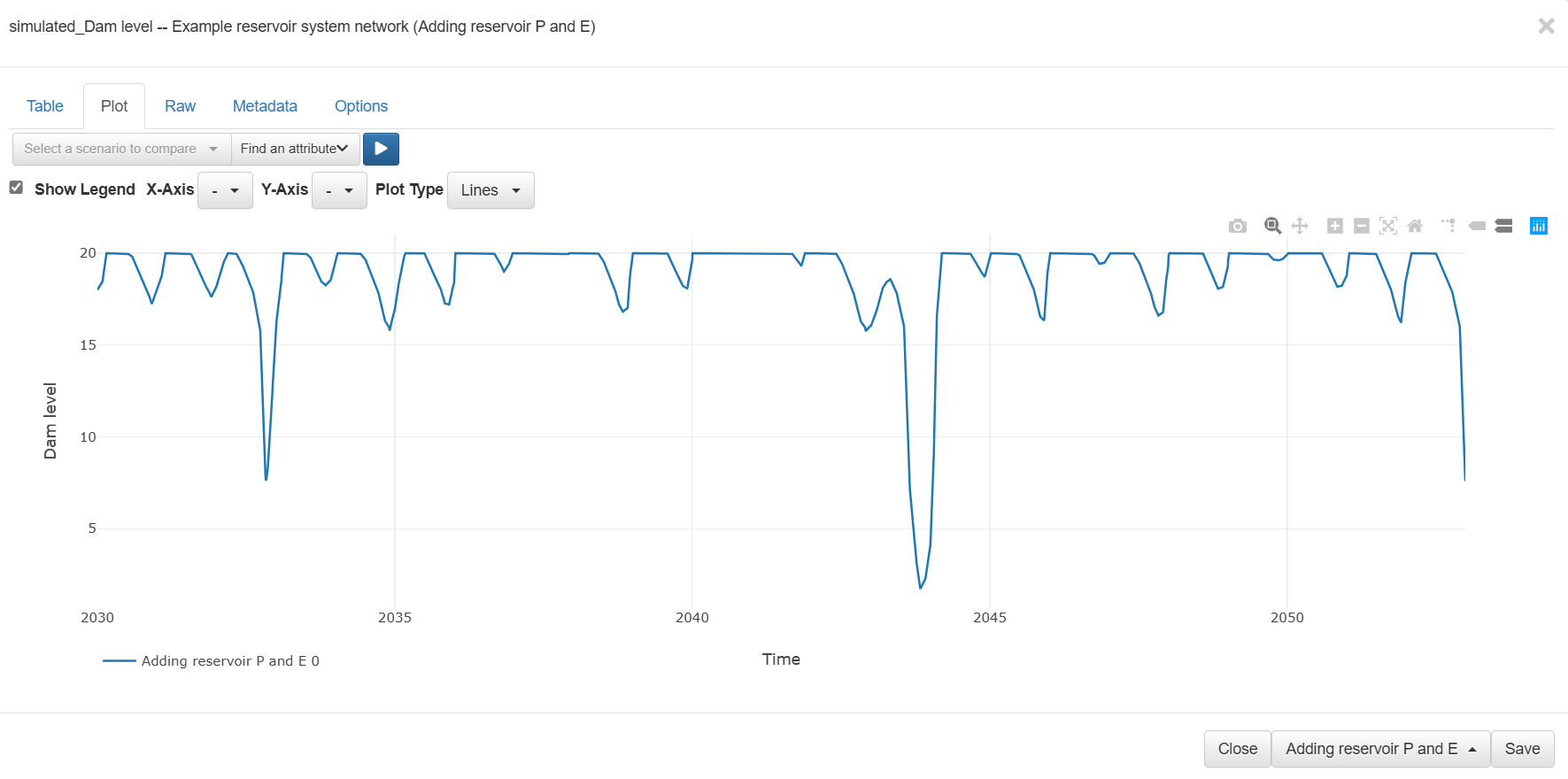

La série chronologique Level est visible ci-dessous.

Séries chronologiques des niveaux
