Ajouter un barrage (réservoir)
layout: description: visible: false outline: visible: true pagination: visible: true tableOfContents: visible: true title: visible: true
Ajouter un barrage (réservoir)
1. Différence entre les nœuds de stockage et de réservoir
Veuillez noter qu'il existe deux nœuds dans WaterStrategy et Pywr qui représentent des réservoirs. Le premier est un stockage nœud et le second est un réservoir nœud.
Les deux nœuds stockent l'eau. Le nœud du réservoir fonctionne comme un storage node, mais il possède des paramètres intégrés permettant évaporation et précipitation à représenter directement sur le nœud. Représenter évaporation et précipitation avec un storage node, un nœud de captage connecté au storage node est utilisé pour représenter les précipitations et un nœud de sortie puisant l'eau du storage node est utilisé pour représenter l'évaporation.
Ce didacticiel utilisera des nœuds de réservoir pour créer le modèle du système de réservoir.
2. Créez l'exemple de modèle de système de réservoir

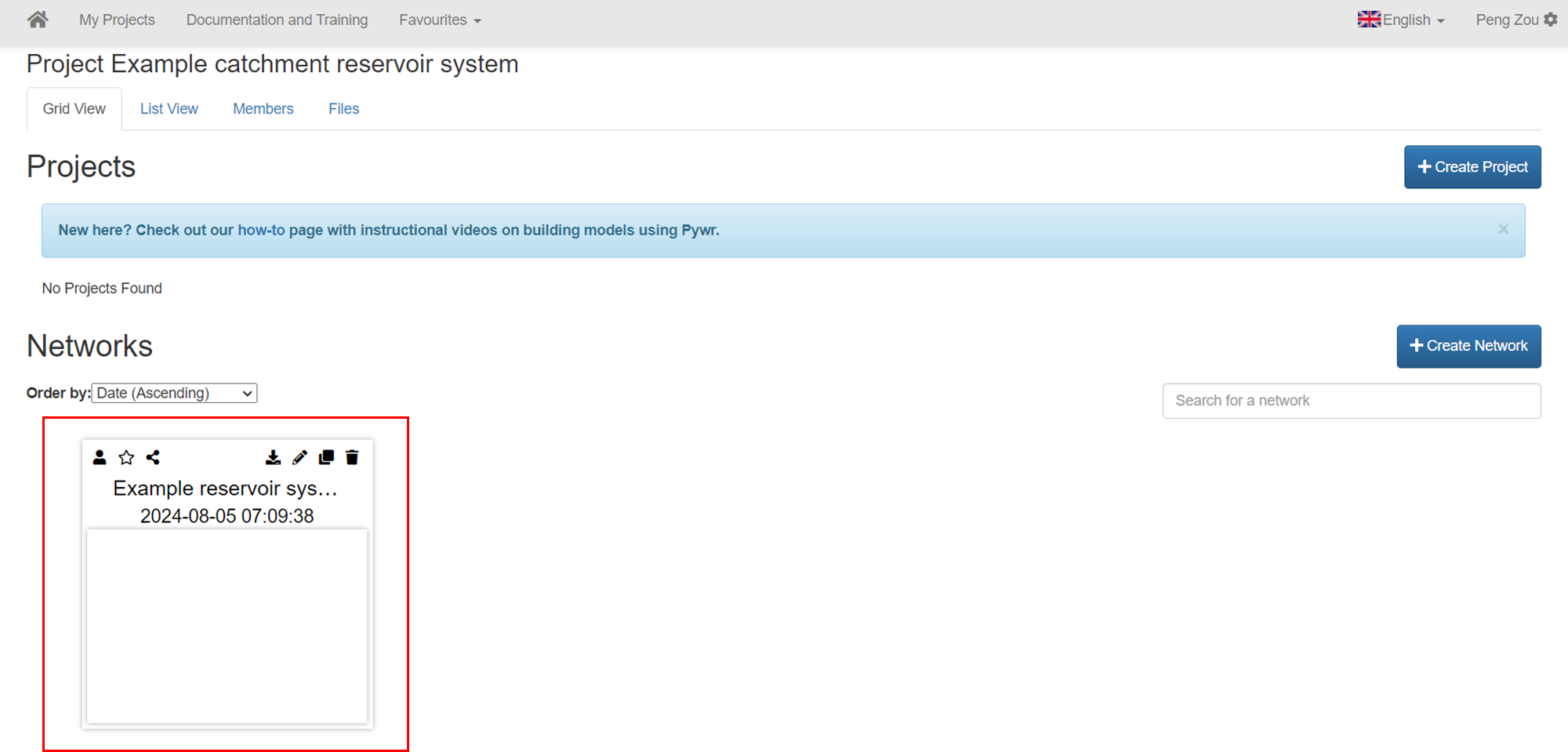

2.1 Cliquez sur le réseau créé dans la dernière section et ouvrez-le

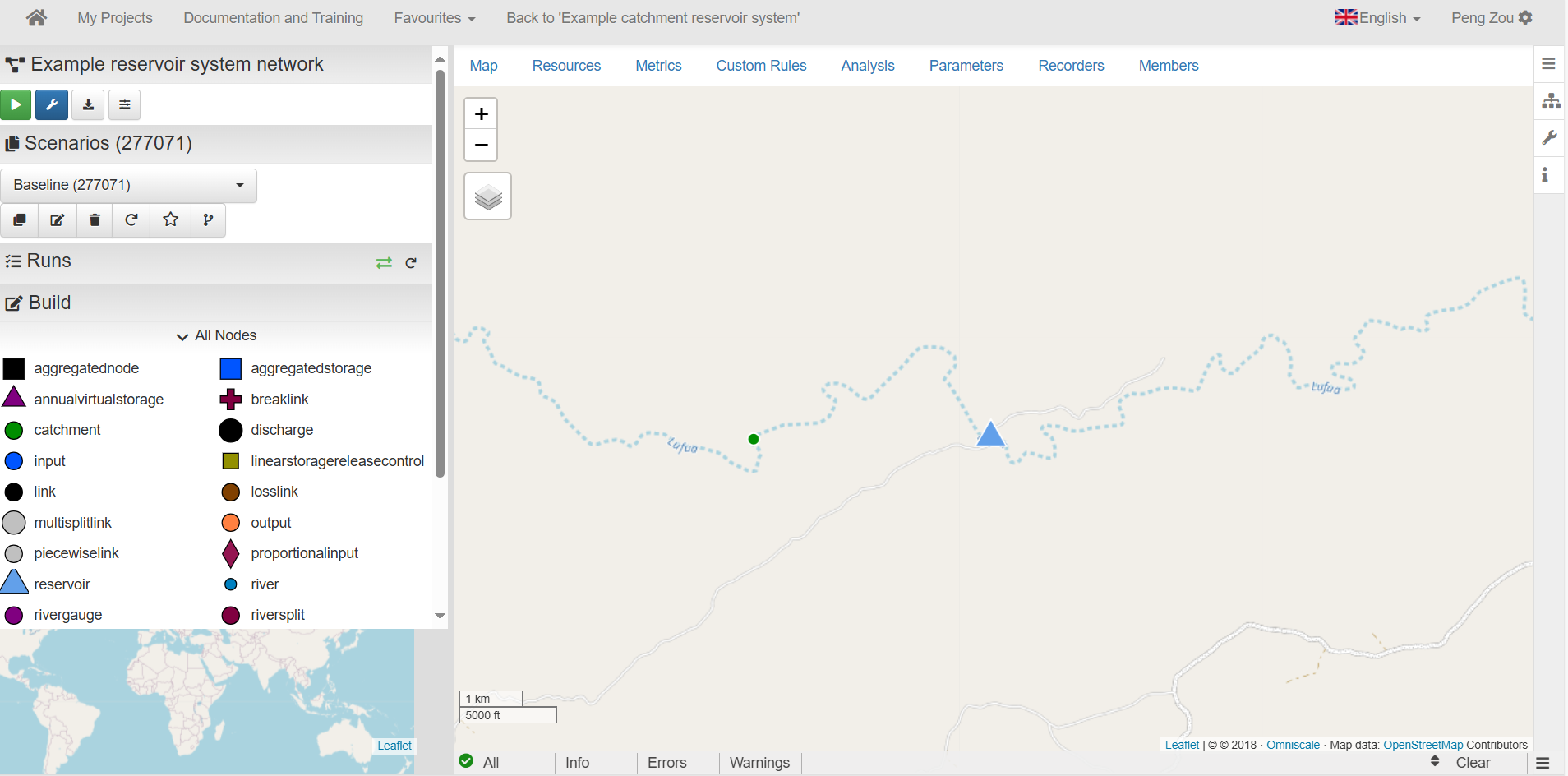

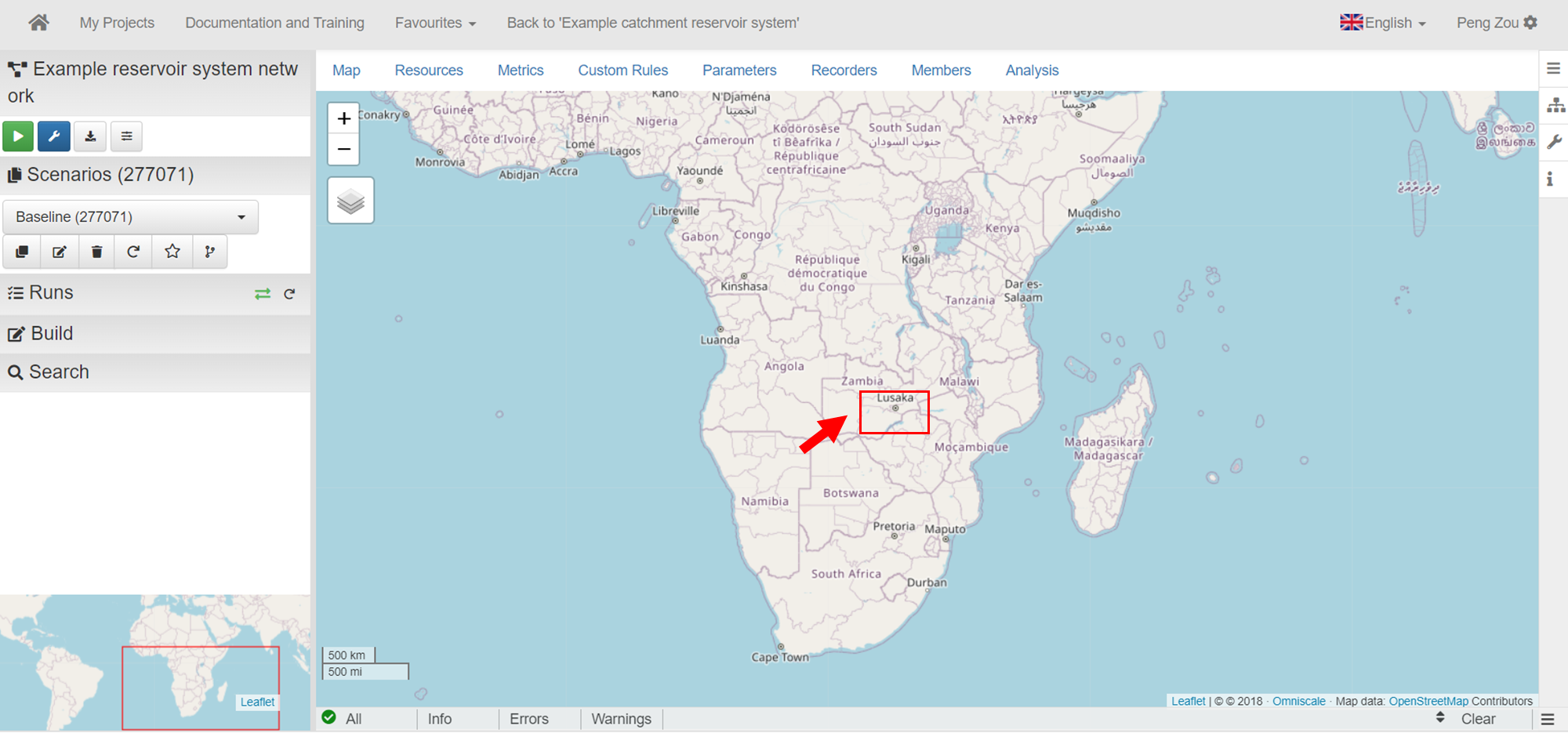

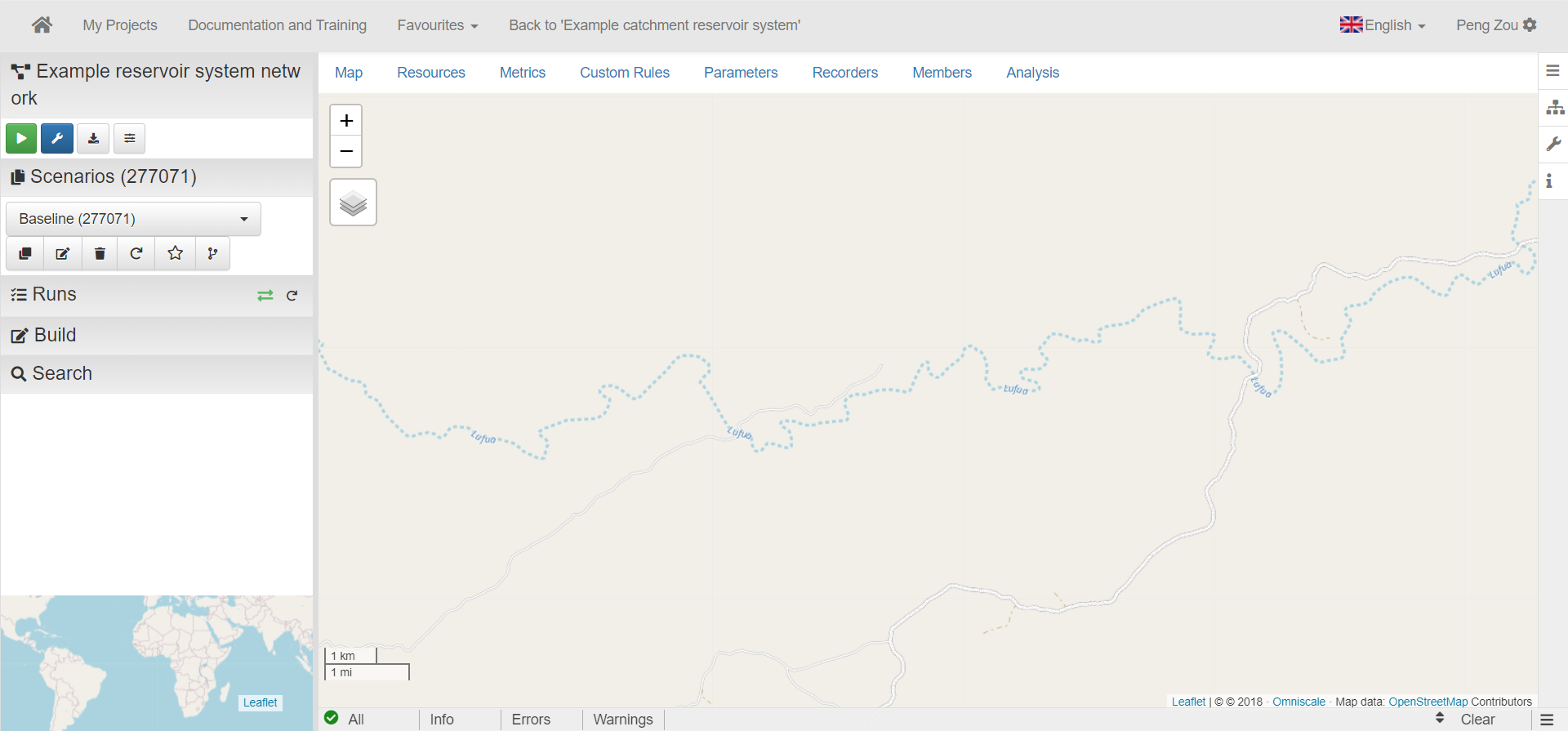

2.2 Trouvez une rivière sur la carte
Ce didacticiel propose un emplacement recommandé, mais peu importe si vous ne trouvez pas l'emplacement exact, trouvez simplement un autre endroit avec une rivière.


2.3 Ajoutez les nœuds suivants au réseau
Placer un réservoir, nœud vers la rivière.

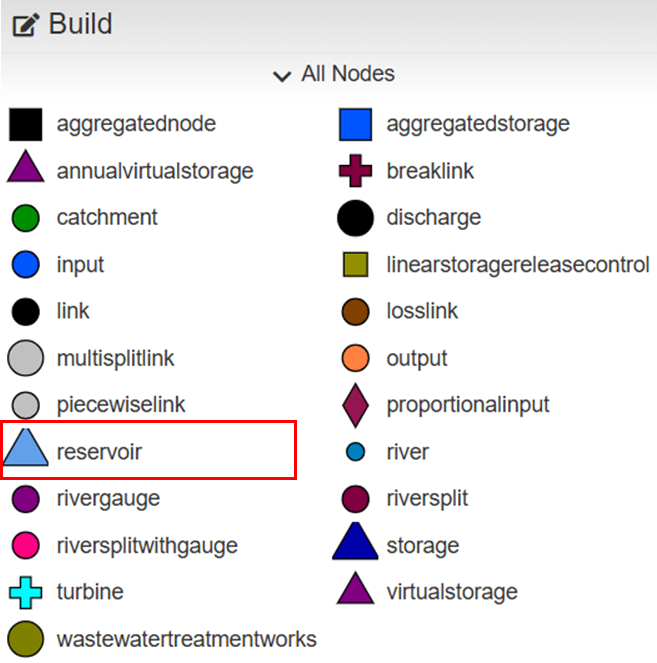

## #Notice: assurez-vous d'utiliser le nœud « Réservoir » : et non le nœud « Storage » :
.

Placer un [captage] (https://water-strategy.gitbook.io/water-strategy/modelling-fundamentals/node-types/catchment-node)node
en amont du réservoir. Le nœud de captage représente la rivière qui se jette dans le réservoir.

Placez un [sortie] (https://water-strategy.gitbook.io/water-strategy/modelling-fundamentals/node-types/output-node)node
en aval du réservoir. Dans ce cas, le nœud de sortie représente la sortie de la rivière.

Deuxième place [lien] (https://water-strategy.gitbook.io/water-strategy/modelling-fundamentals/node-types/link-node)nodes
entre le réservoir et les nœuds de sortie (comme indiqué ci-dessous). Dans ce cas, ces nœuds de liaison représentent (1) les rejets du réservoir et (2) le déversement.

Le supérieur link node la représentation de la libération du réservoir représente le débit qui quitte le réservoir à la suite de toute règle de libération ou pour répondre à des allocations en aval. Les règles de publication seraient généralement spécifiées sur ce nœud. Les règles de libération des réservoirs définies sur ce nœud sont généralement représentées par un paramètre défini sur l'attribut max \ _flow du nœud.
Le inférieur link node représente le déversement provenant du réservoir. Le déversement est utilisé si des règles de libération du réservoir sont définies pour limiter la quantité d'eau pouvant être libérée via ce nœud et qu'il faut libérer plus d'eau que ce qui est autorisé par les règles de libération (par exemple si le réservoir est en surcapacité). Comme le déversement n'est généralement utilisé que lorsque le réservoir est en surcapacité, ce nœud présente généralement une pénalité d'allocation très positive.
Connectez les nœuds avec des arêtes, communément appelées liens.
## #Notice: pensez à connecter les nœuds en cliquant d'abord sur le nœud en amont puis sur le nœud en aval.
Vous pouvez voir comment ajouter des arêtes dans vidéo ci-dessous.

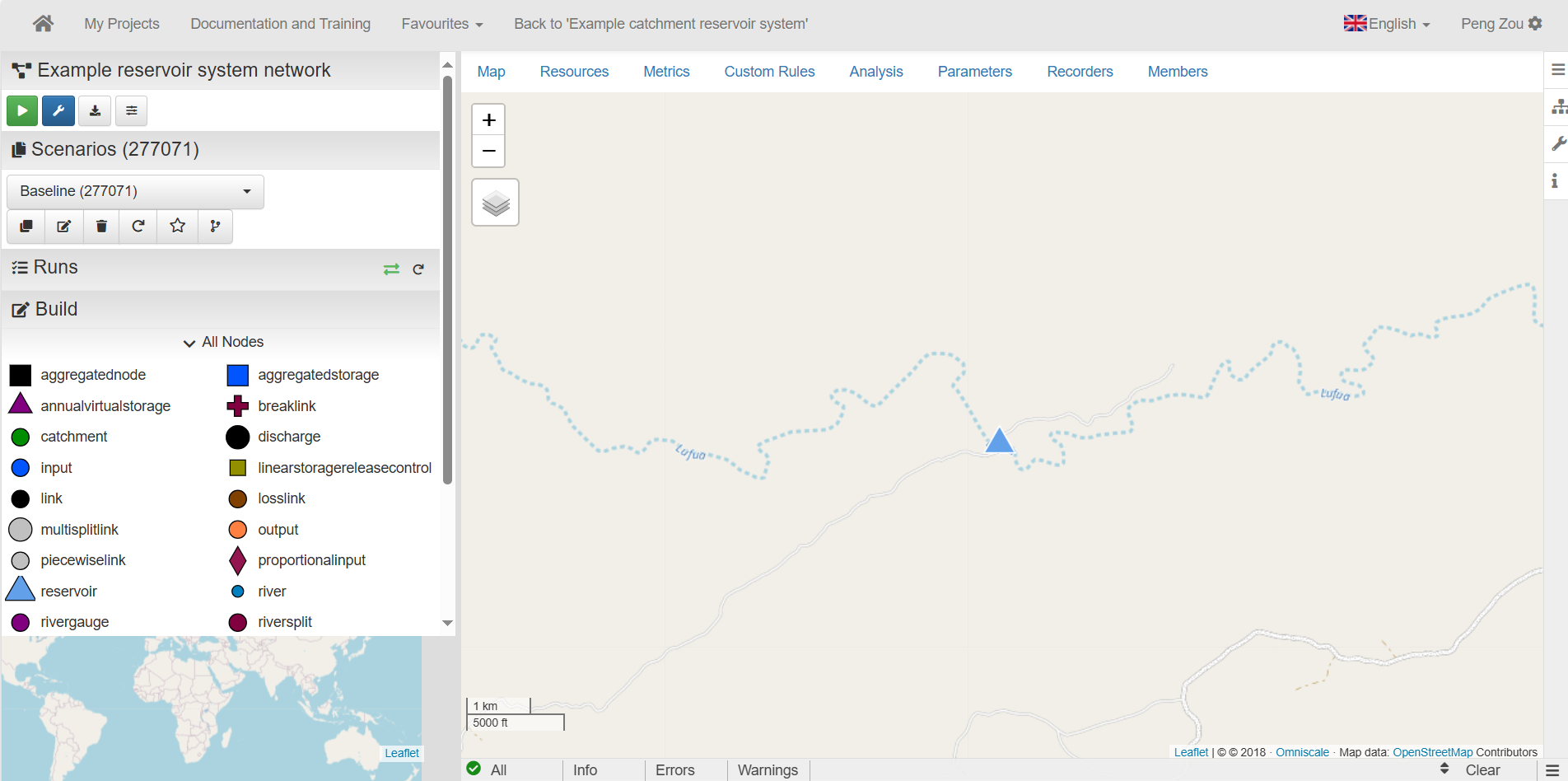

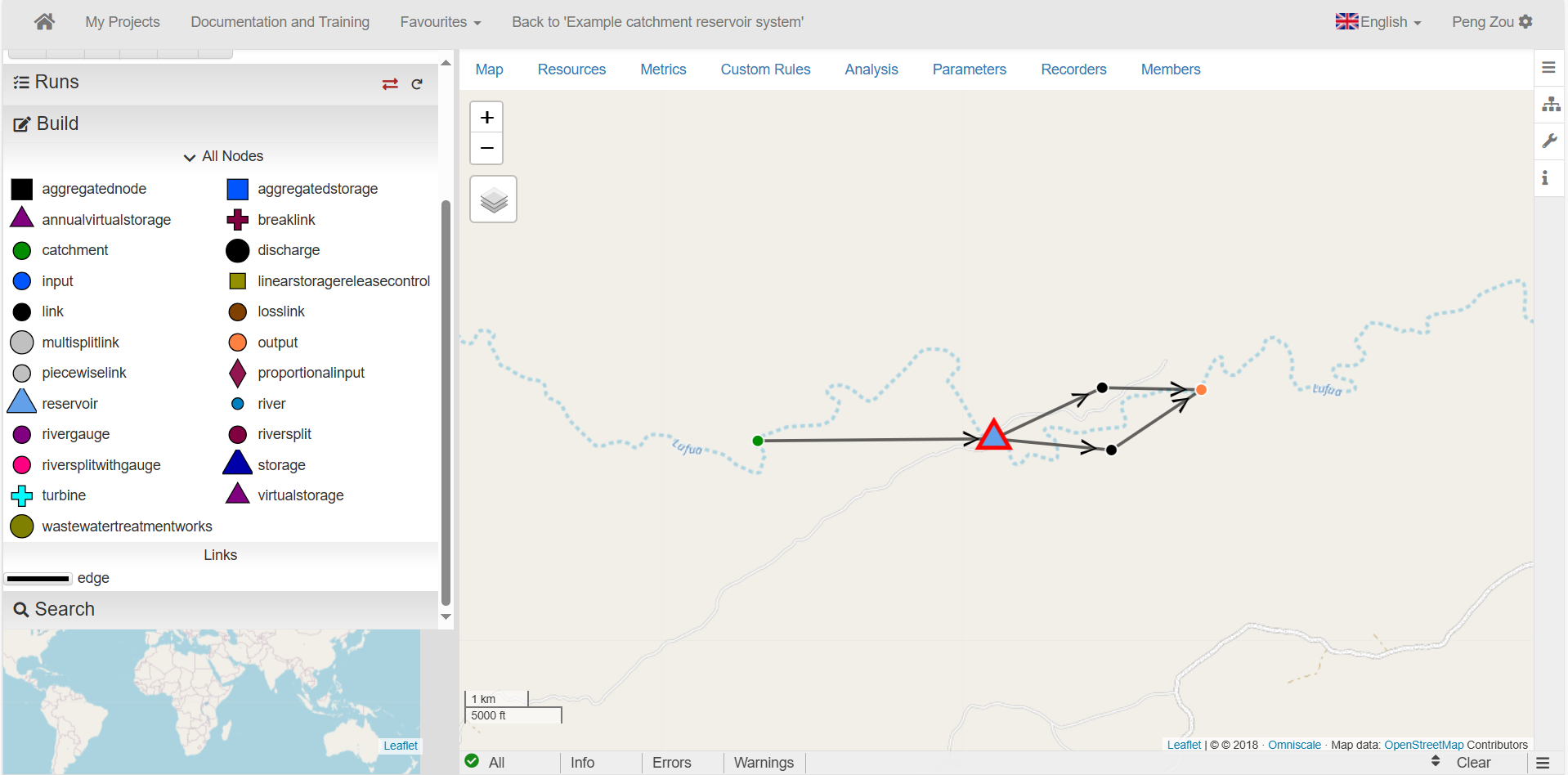

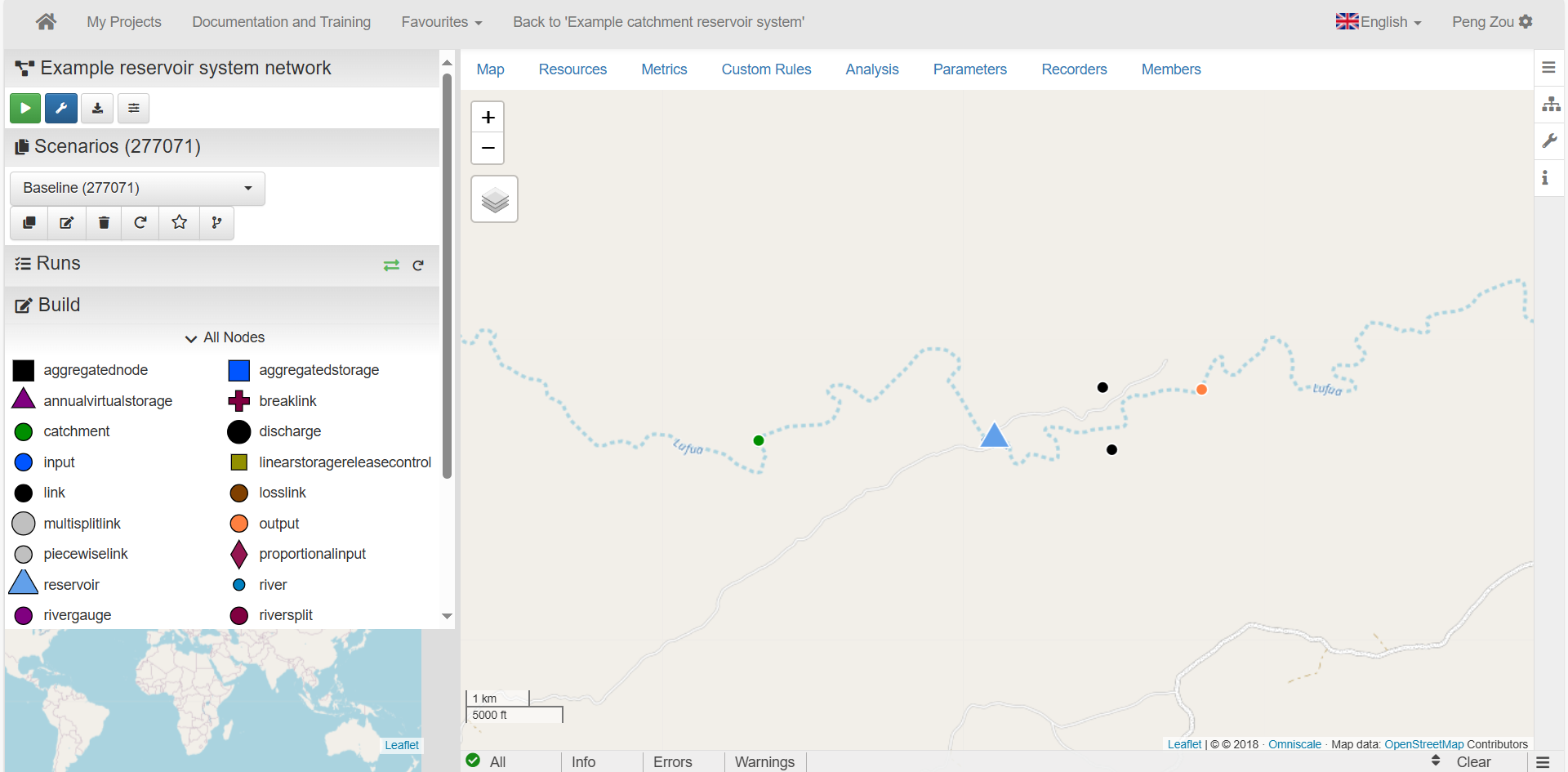

Le système de réservoir devrait ressembler à chiffre ci-dessous.

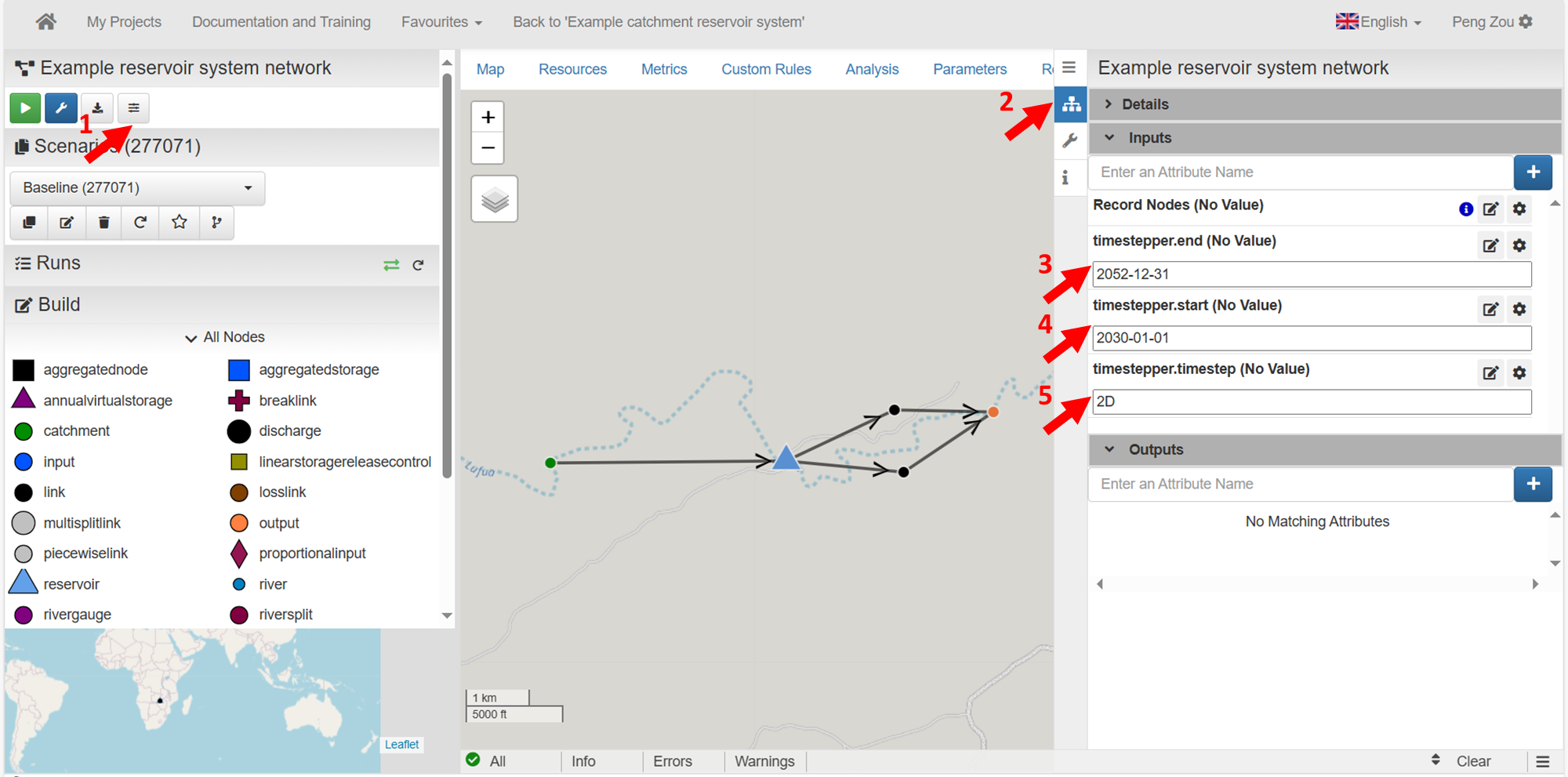

2.4 Configurer le pas de temps et l'horizon temporel

2.5 Renommez les nœuds avec des noms qui correspondent à leur contexte
le Bassin versant nœud vers 'Exemple « catchment' »,
le Réservoir nœud vers 'Exemple : 'reservoir'
le sortie nœud vers 'Exemple « outlet' ».
le Lien nœuds vers 'Libération'et l'autre'Déverser'.

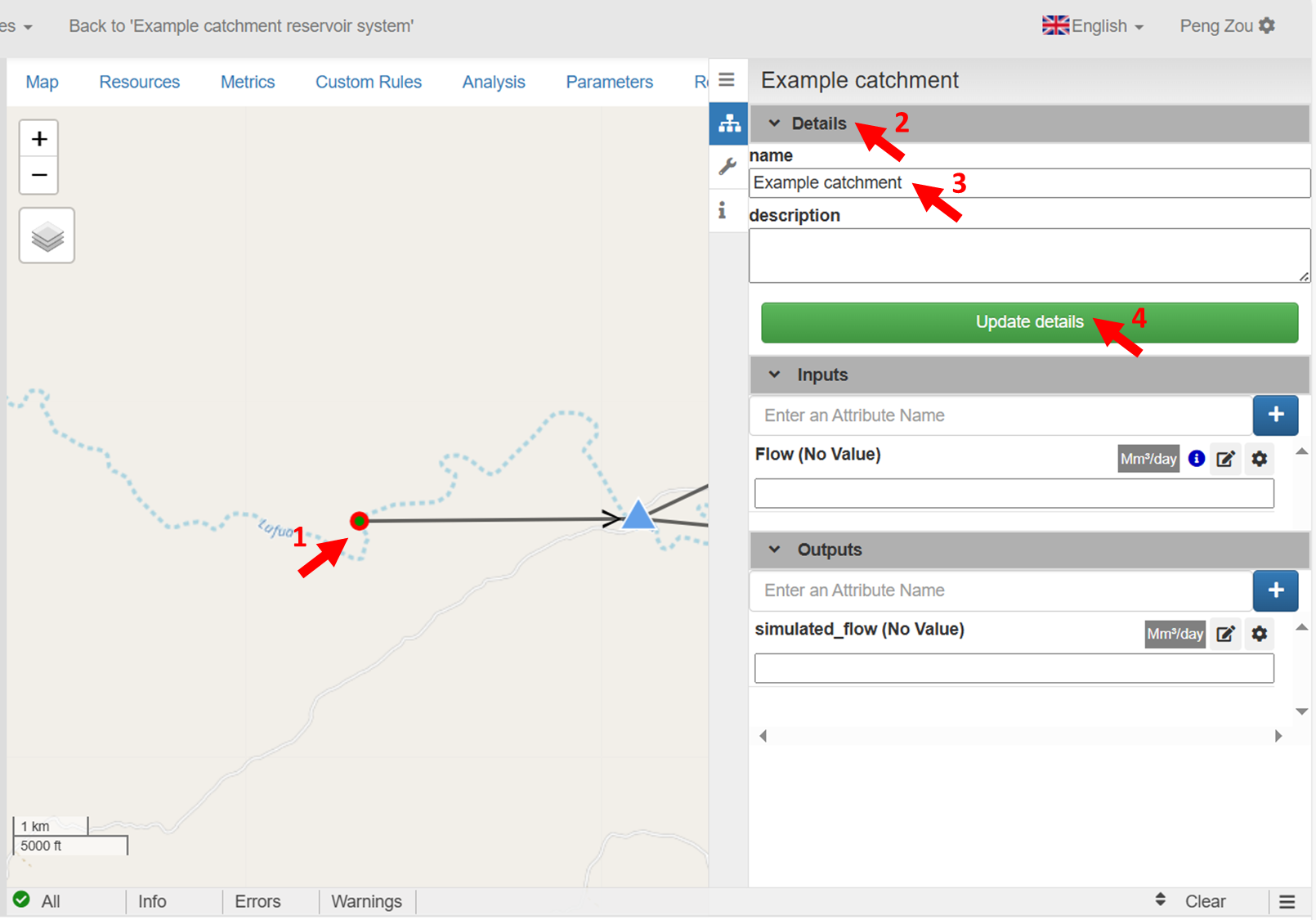

La figure ci-dessous montre où cliquer pour renommer le nœud de captage. Le même processus peut être répété pour tous les autres nœuds.

2.6 Entrée de données dans le nœud de captage

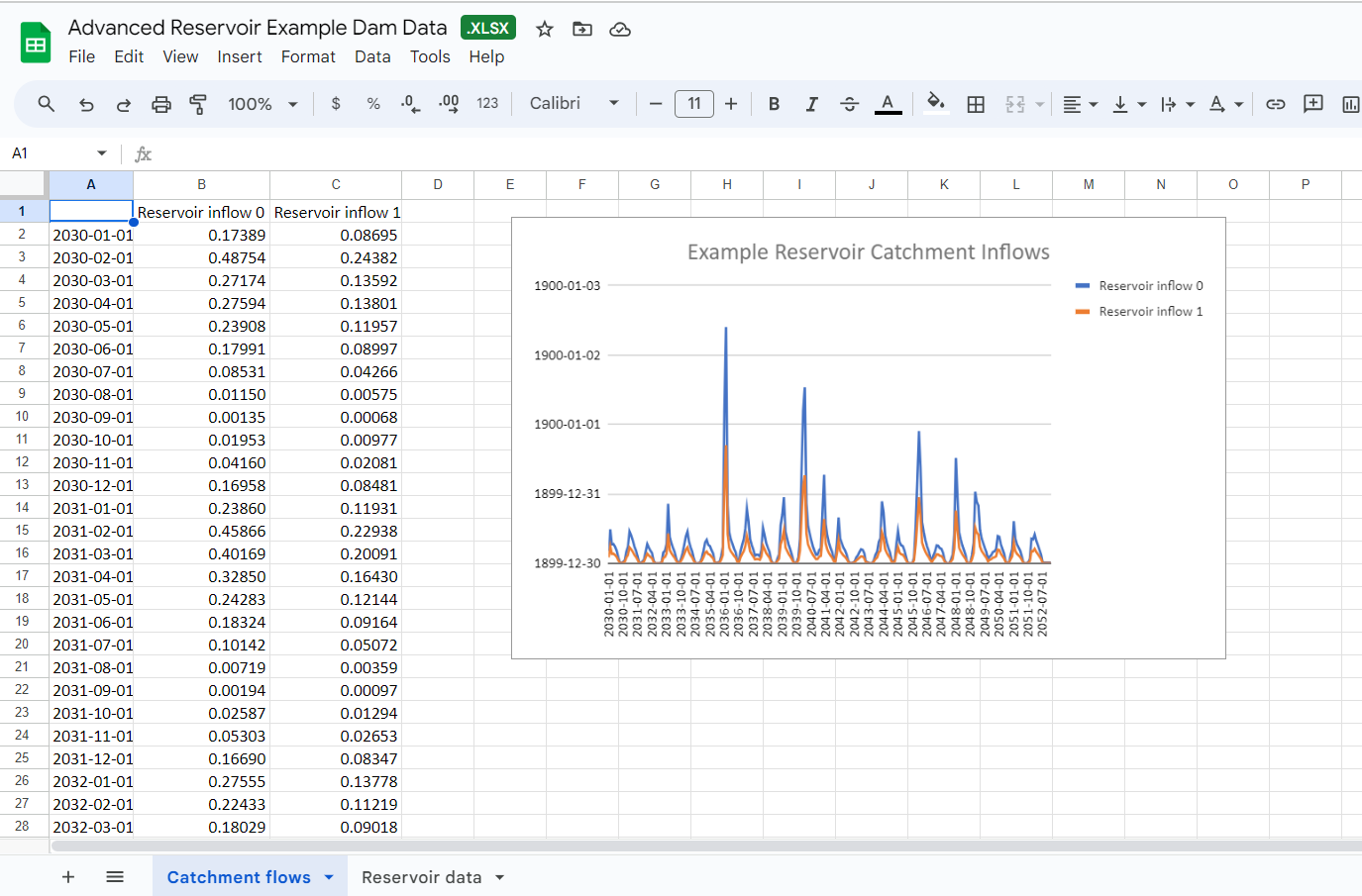

Cliquez sur le lien suivant pour trouver les données des séries chronologiques pour cette étape.

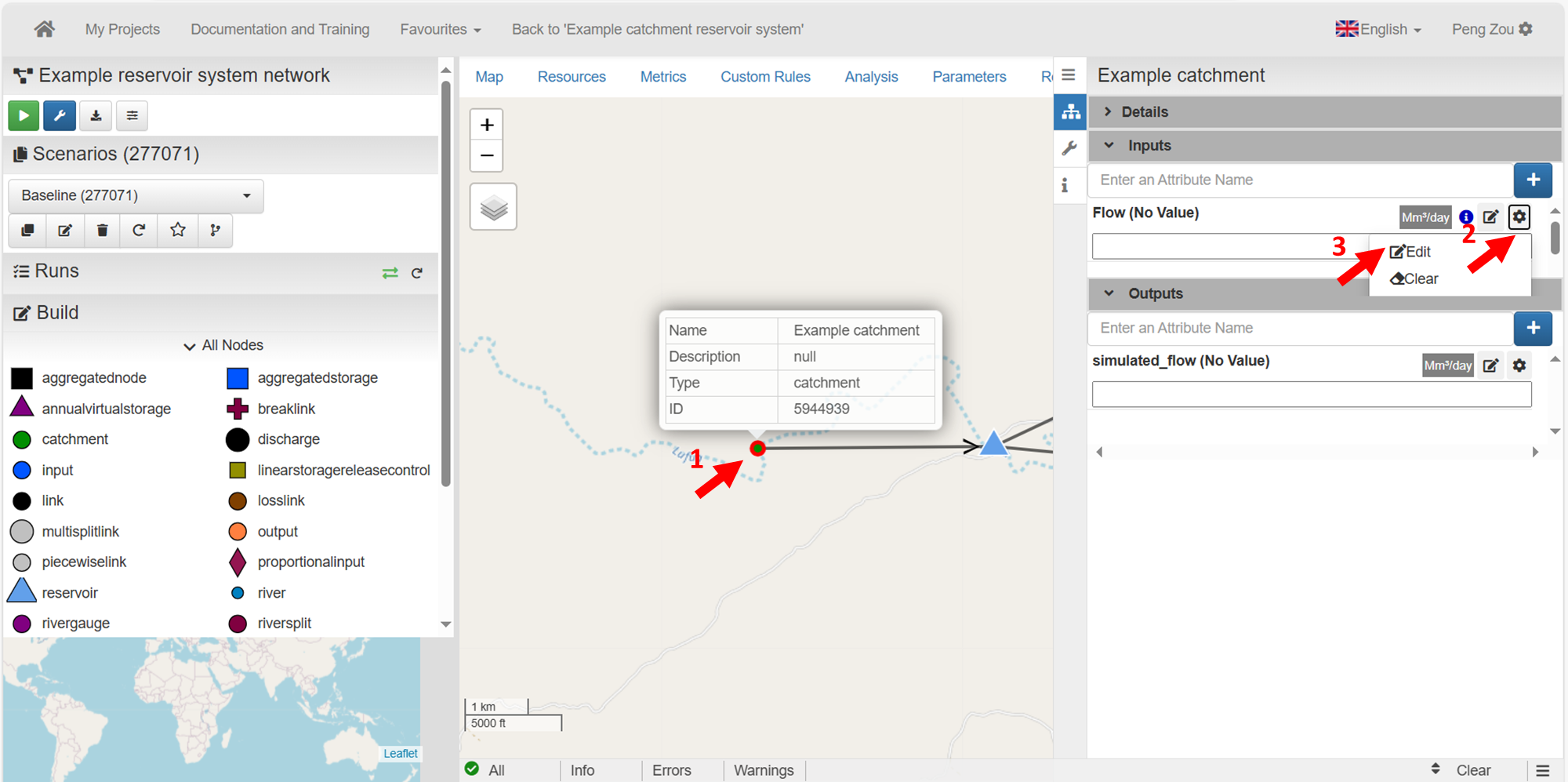

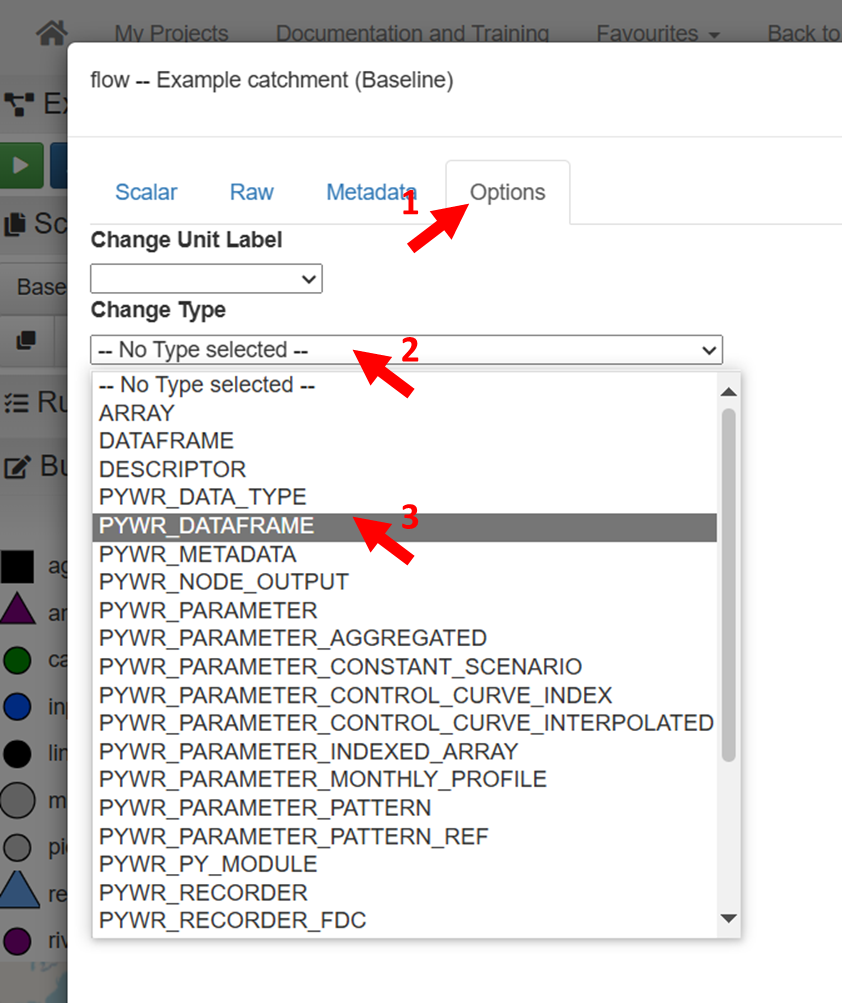

Cliquez sur le Nœud de captage et suivez les clics (flèches rouges) indiqués dans la séquence de figures ci-dessous.



Dans le lien Excel, vous aurez une série chronologique. Veuillez recopier la première (ou uniquement la série chronologique s'il n'y en a qu'une). Veillez également à recopier les dates.

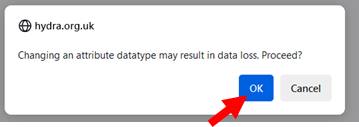

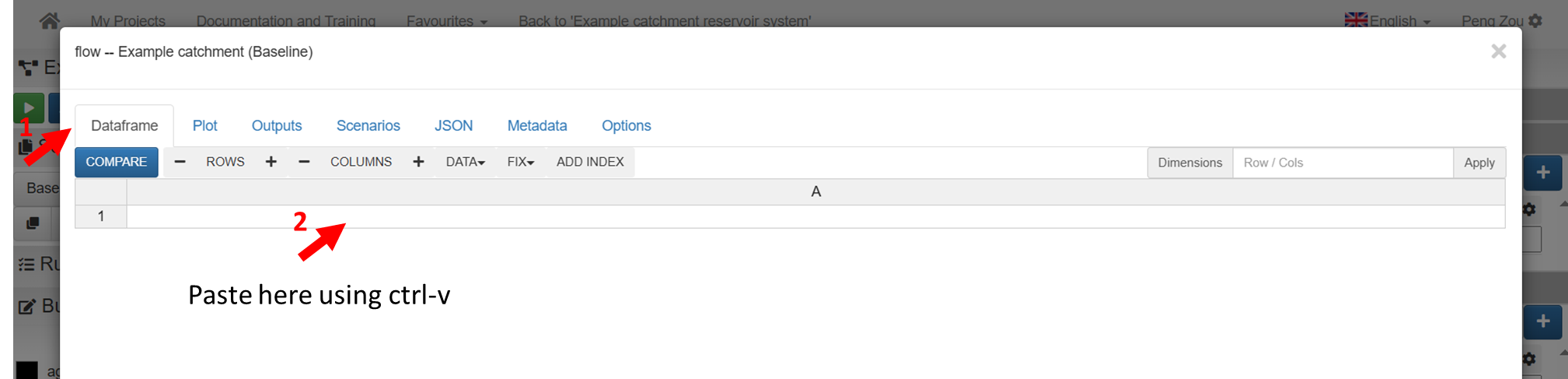

Collez la série chronologique dans la cellule A1 dans le Onglet Dataframe

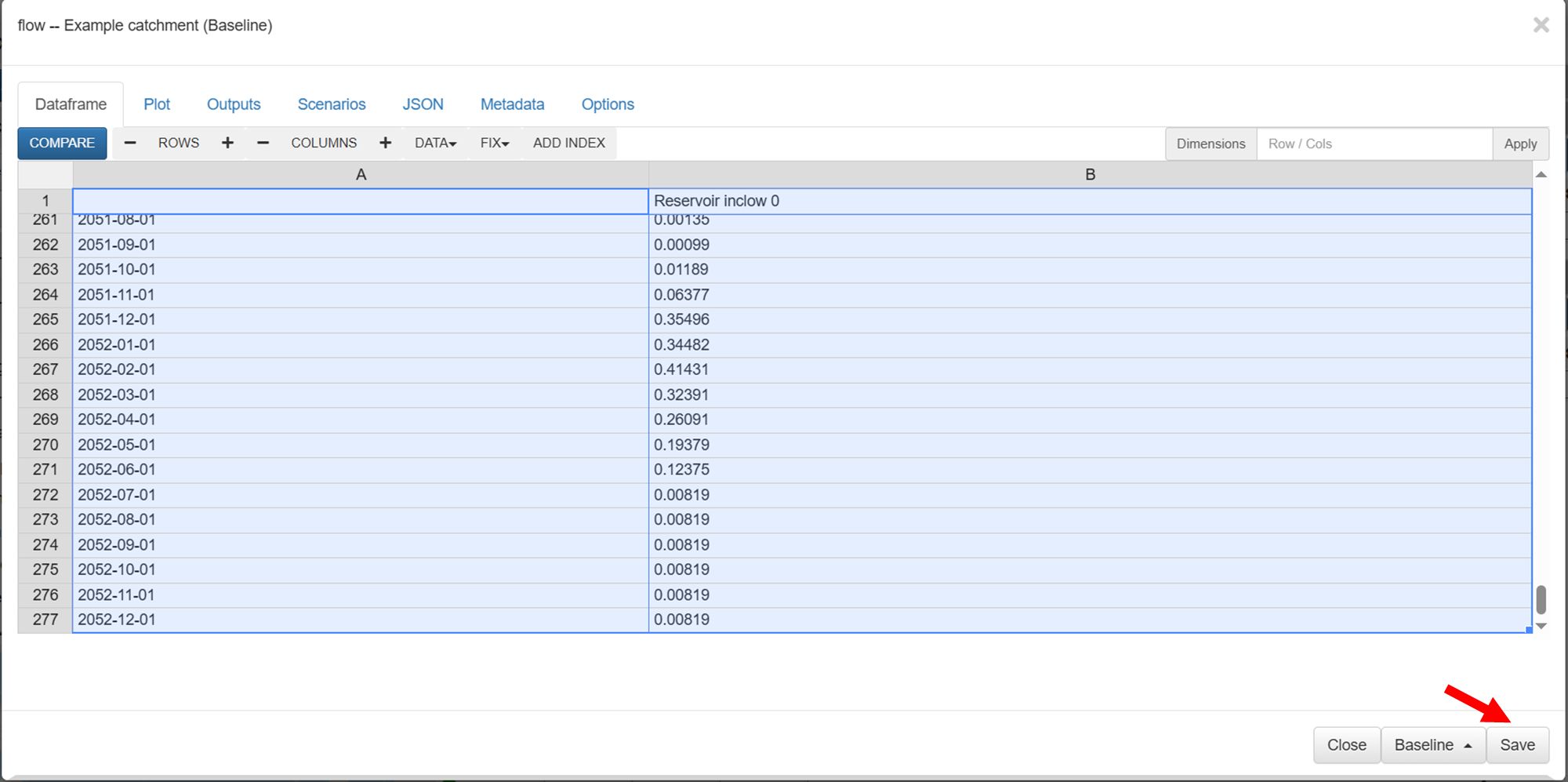

Vous devriez disposer d'une série chronologique comme indiqué ci-dessous. Cliquez Enregistrer.

2.7 Entrée de données dans le nœud de réservoir
Cliquez sur le Exemple de nœud de réservoir
Réglez le maximum _volume à 25 Mm3. Il s'agit de la capacité maximale du barrage dans ce didacticiel.
Réglez le initiale _volume à 15 Mm3. Il s'agit du niveau de stockage avec lequel la simulation commence lors de la première étape.
Réglez le pénalité d'attribution à -200. Les réservoirs sont souvent soumis à une pénalité d'allocation négative. Les pénalités d'allocation sont souvent utilisées pour équilibrer l'utilisation des réservoirs ou d'autres sources d'eau dans les systèmes à réservoirs multiples et à sources multiples.

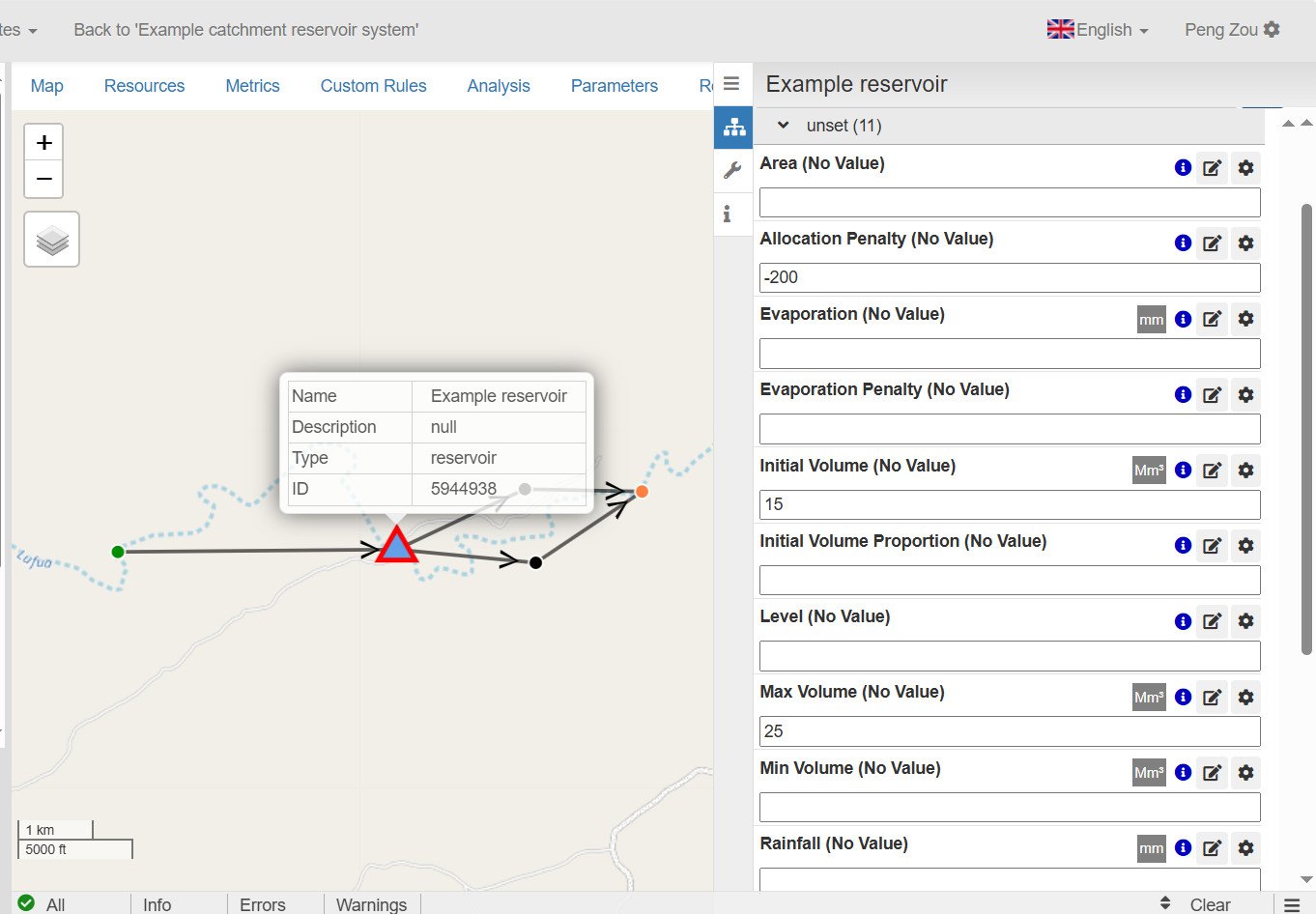

Les attributs du réservoir doivent ressembler à ceux ci-dessous :

**2.8 Entrée de données sur les nœuds Spill and Release Link. **

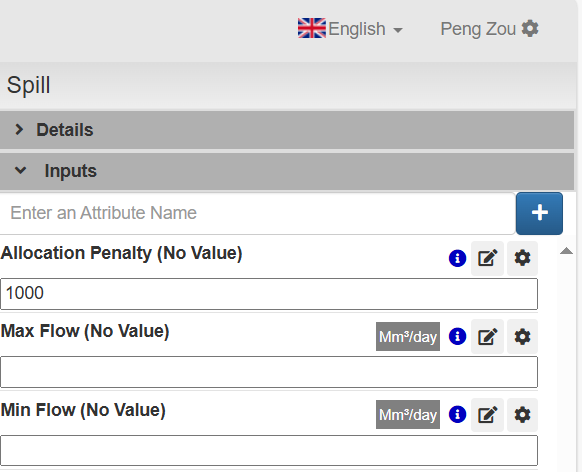

Sur le Le nœud Spill link définit la « pénalité d'allocation » sur 1000

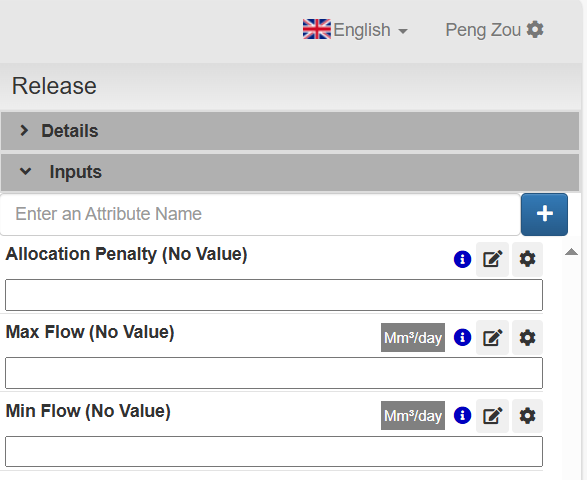

Le Le nœud Release link ne doit pas avoir d'entrée de données.

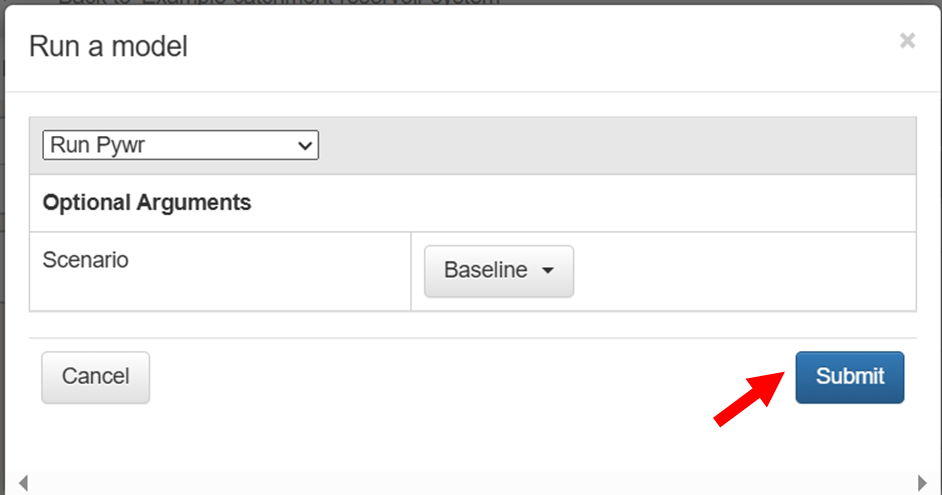

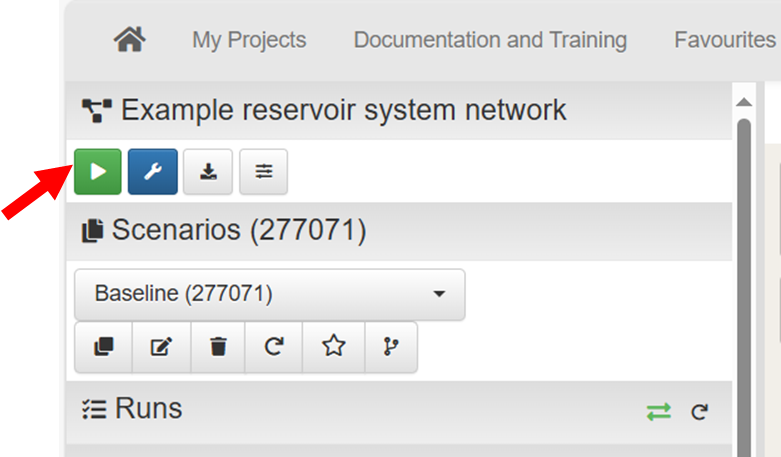

2.9 Exécuter le modèle


2.10 Voir les résultats calculés

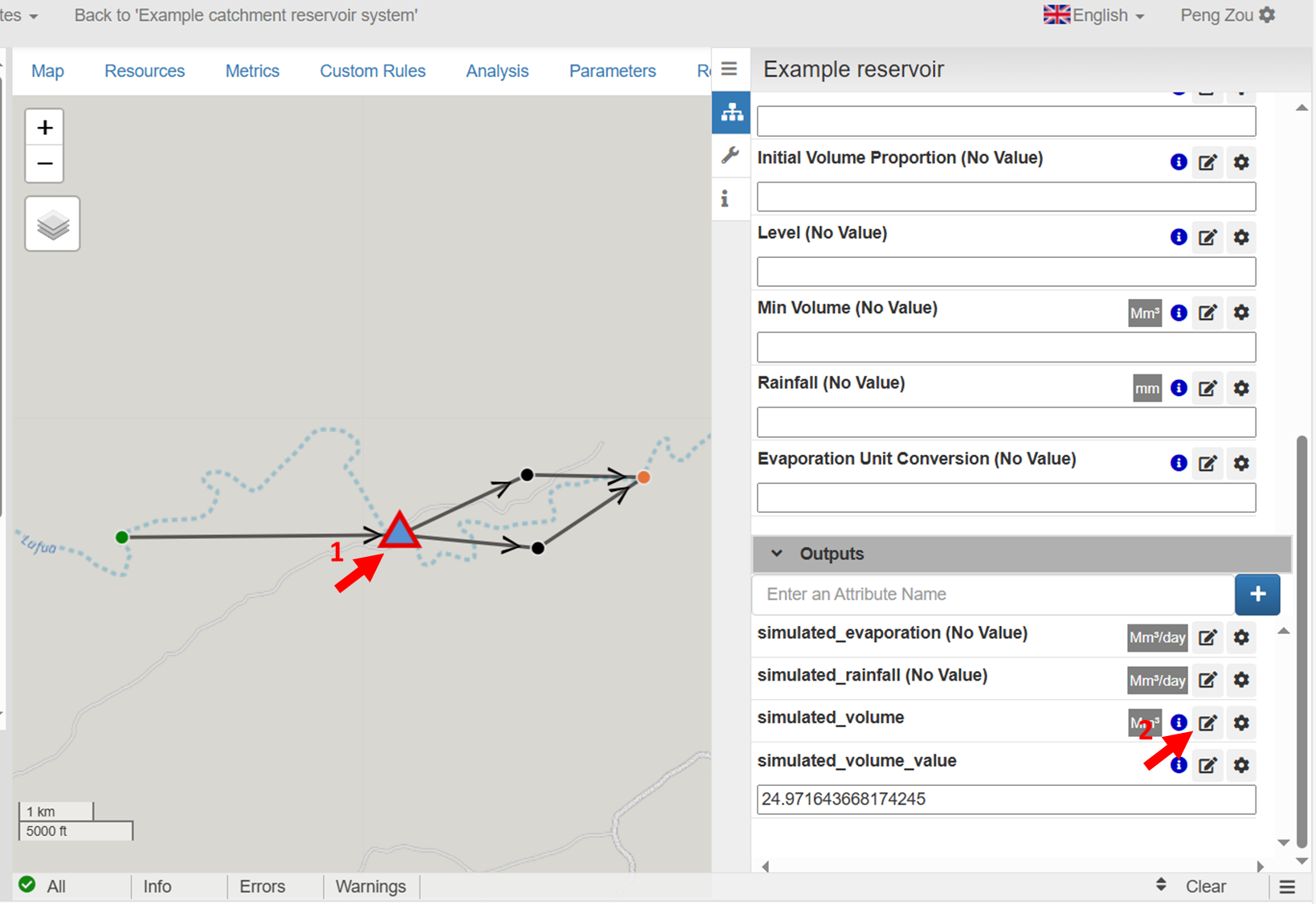

Consultez le »simulé _volume'du nœud du réservoir pour voir le volume de stockage du réservoir au fil du temps.

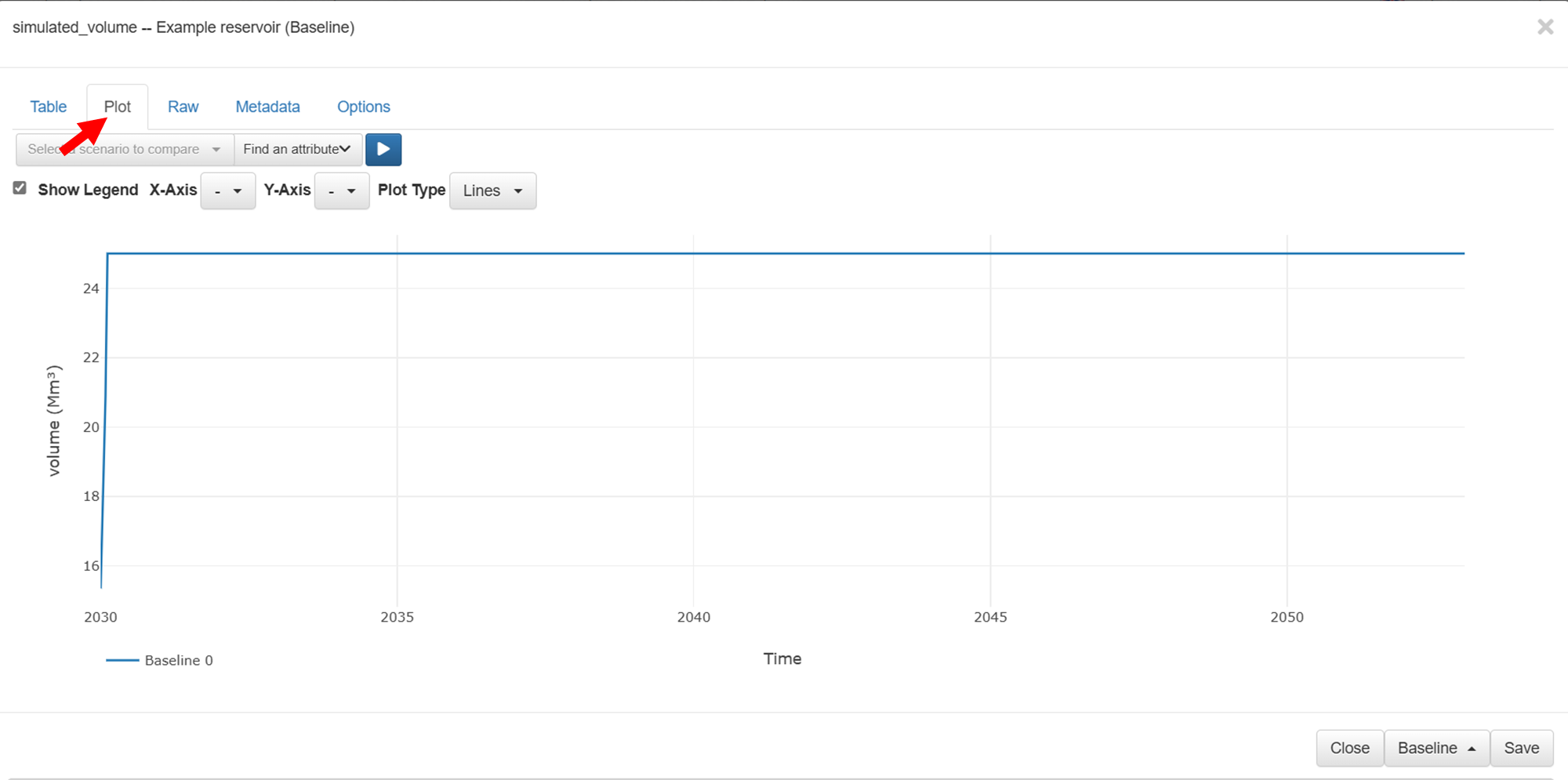

Cliquez sur la vue « Tracé ».

Le réservoir semble se remplir et rester plein pendant la majeure partie de l'horizon temporel. C'est le cas car le réservoir n'est soumis à aucune demande et aucune perte par évaporation n'est définie.
Pour voir une vidéo expliquant comment exécuter le modèle et visualiser les sorties, cliquez ici.
