Création d'un nouveau scénario

Regardez la vidéo pour plus de détails.

Créez un nouveau scénario et comparez-le avec Baseline

Les scénarios permettent aux utilisateurs d'explorer et d'évaluer différentes conditions ou stratégies de gestion dans le modèle du système d'eau.

1 . Pour créer un nouveau scénario, cliquez sur Cloner un scénario icône. (« cloner », c'est « faire une copie de »).

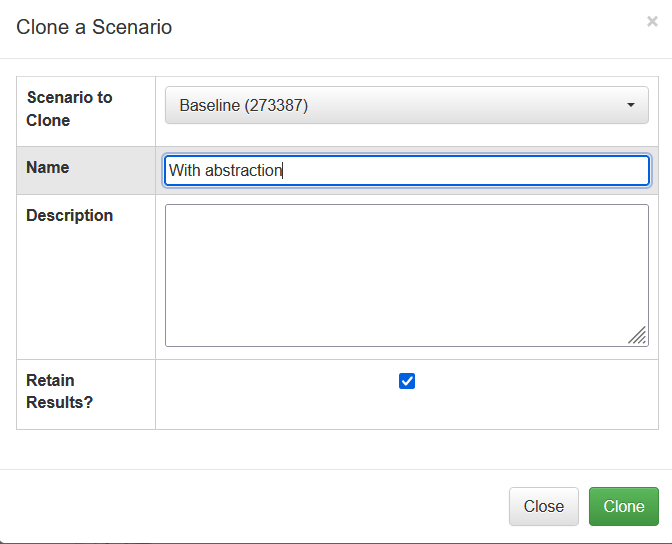

choisissez Point de référence comme scénario à cloner, ajoutez un nom à votre scénario, dans ce cas « Avec abstraction », puis cliquez sur Cloner.

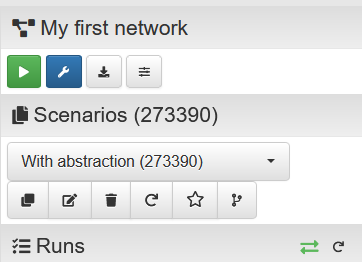

Vous verrez que le nouveau scénario est automatiquement activé.

Pour le moment, le nouveau scénario est un clone exact du de base scénario.

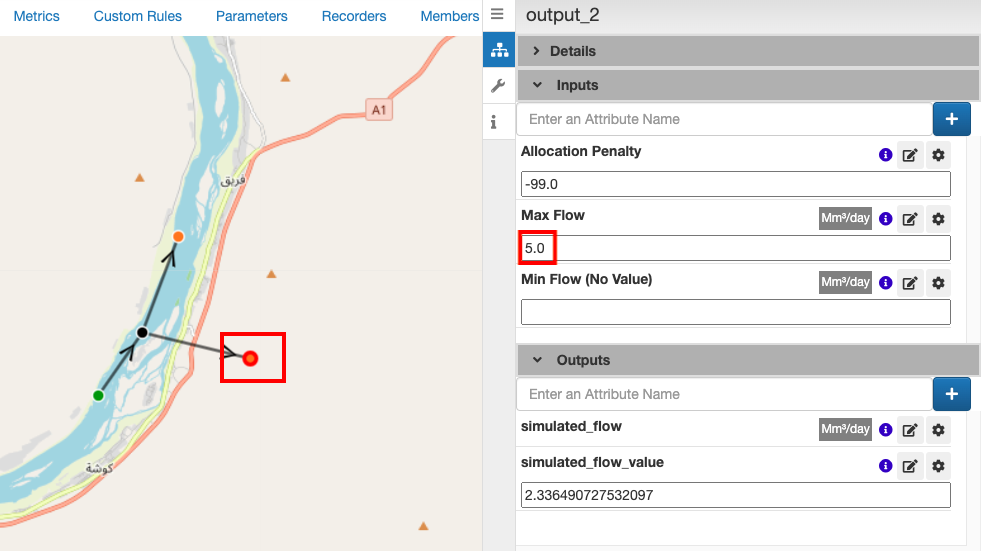

Dans ce scénario, nous allons attribuer une demande au nœud de demande. Modifiez le débit maximum du nœud de sortie de demande à 5.0 mm3/jour

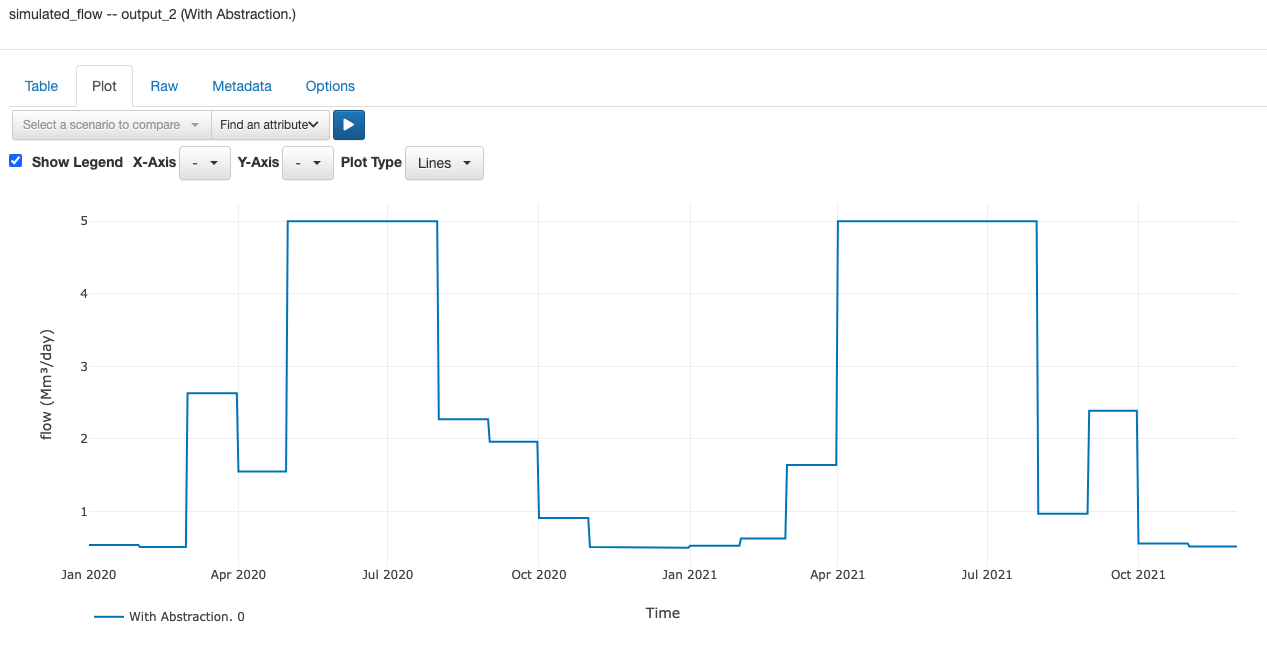

Courez le nouveau scénario, puis visualisez le simulé _flow du nœud de demande.

Désormais, la quantité d'eau fournie au nœud de demande n'est plus nulle. Le nœud de demande tente d'extraire 5.0 mm3/jour d'eau. Cependant, lorsqu'il n'y a pas assez d'eau dans la rivière, la quantité totale de 5.0 mm3/jour ne peut pas être prélevée.

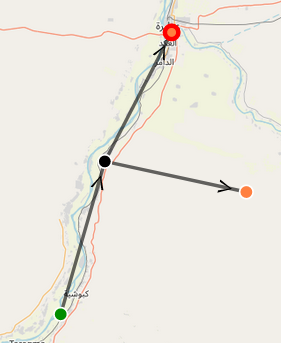

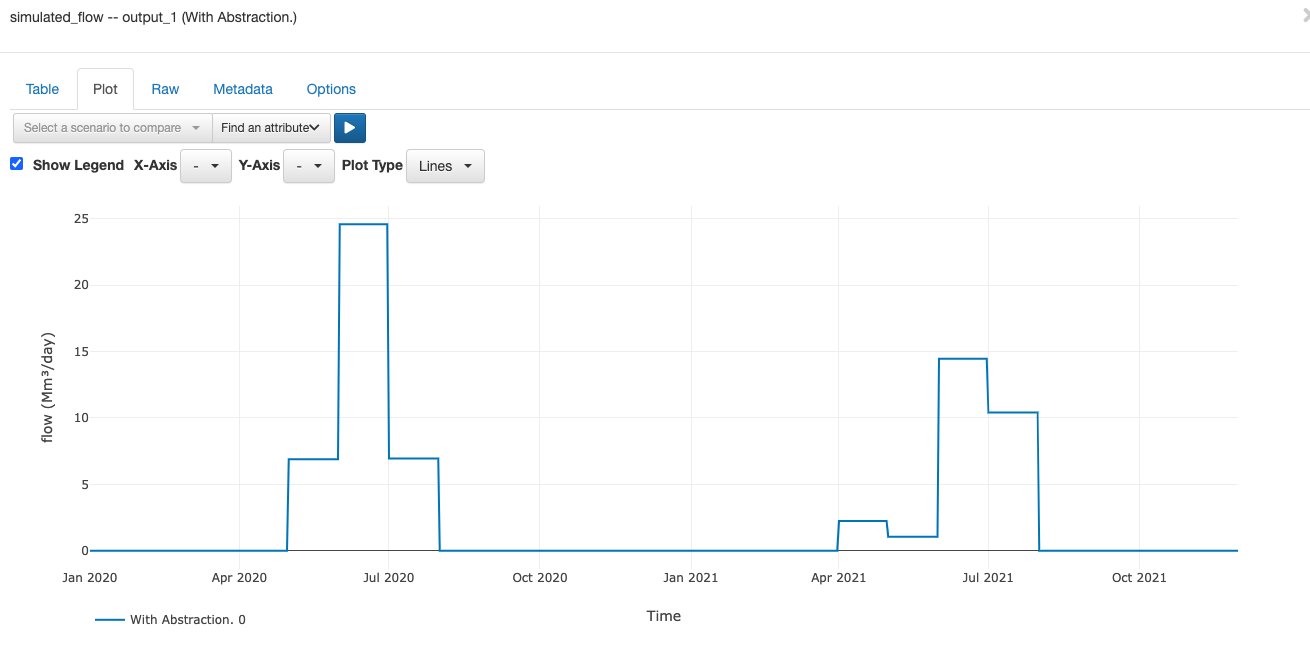

Visualisons le \ _débit simulé du nœud de sortie de la rivière.

Comparons le débit du fleuve dans les deux scénarios.

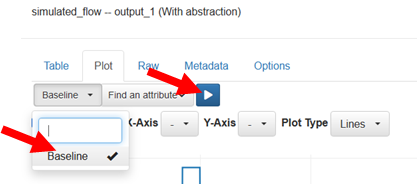

Ajoutez le scénario de référence à la vue en le sélectionnant dans le menu, puis en appuyant sur le bouton Play bouton.

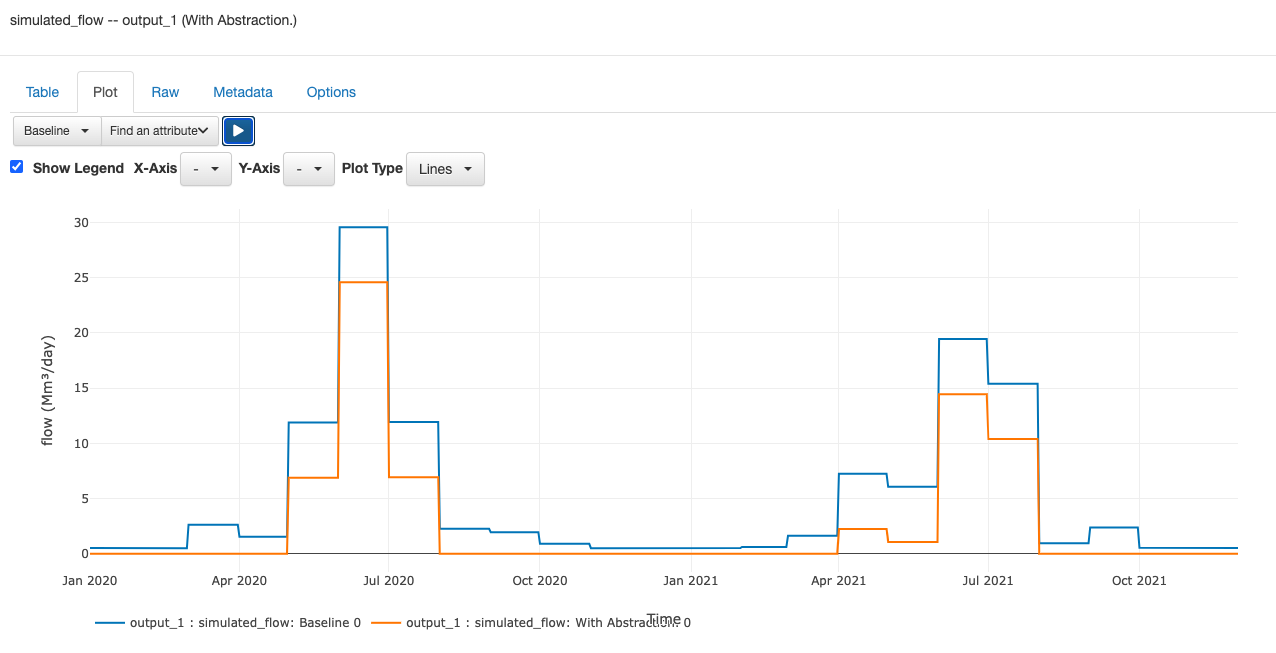

Nous pouvons constater que moins l'eau atteint la sortie de la rivière dans Avec abstraction scénario et parfois il n'y a pas d'eau qui coule à la sortie de la rivière.
