Ajouter une source représentant les eaux souterraines

Dans cette section, Entrée un nœud représentant une source d'eau souterraine sera ajouté au système de réservoir. Le nœud de demande recevra de l'eau provenant à la fois des eaux souterraines et du réservoir. L'eau souterraine est modélisée comme un rendement.

Création d'un nouveau scénario

Clonez le « Demande accompagnée de pertes de traitement » scénario et appelez le nouveau « Demand with GW »

Ajouter un nœud d'entrée

Ajoutez un Entrée nœud situé en dessous du nœud de demande, comme indiqué ci-dessous. Renommez le nœud en « Puits d'eau souterraine »

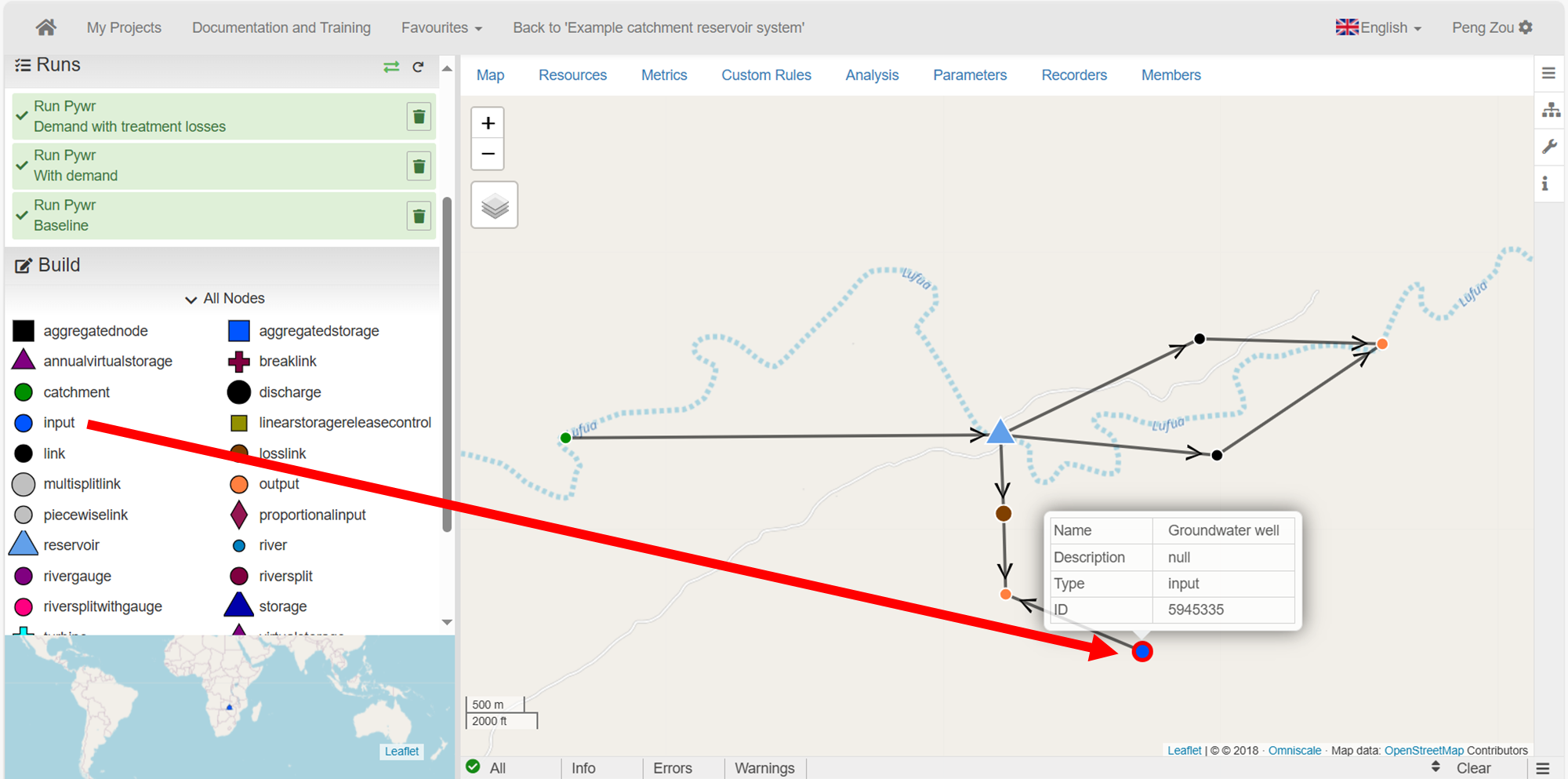

Ajouter un apport d'eau souterraine

## #Notice: pour conserver le même comportement dans chacun des scénarios précédents, le débit maximum du nœud en entrée doit être défini sur 0 dans chaque scénario.

Cela peut être fait en cliquant sur le bouton d'édition de l'attribut Max Flow du nœud Input.

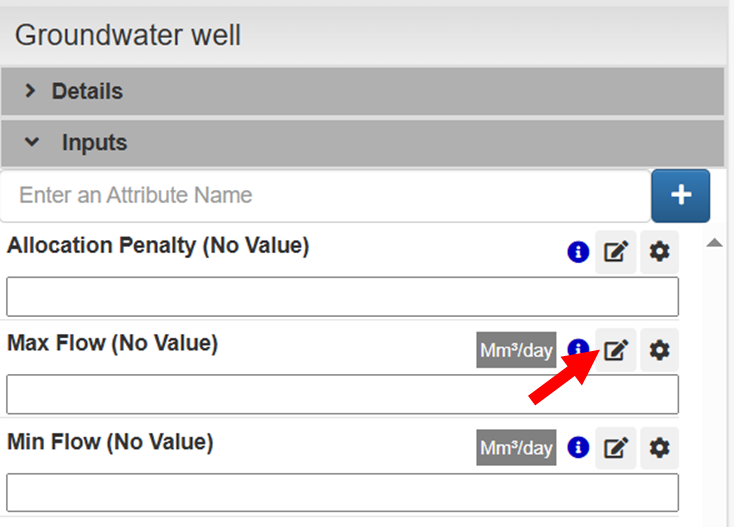

Modifier le débit maximum

puis en définissant un débit maximum de 0 mm3/jour dans la zone de texte :

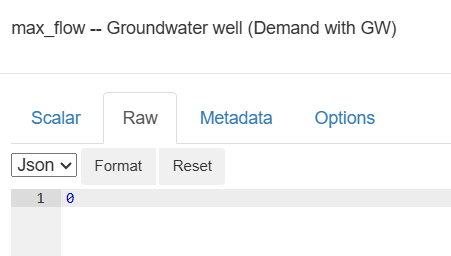

Régler le débit maximum à 0

et avant d'enregistrer les modifications, sélectionnez tous les scénarios afin que le flux 0 s'applique à tous les scénarios :

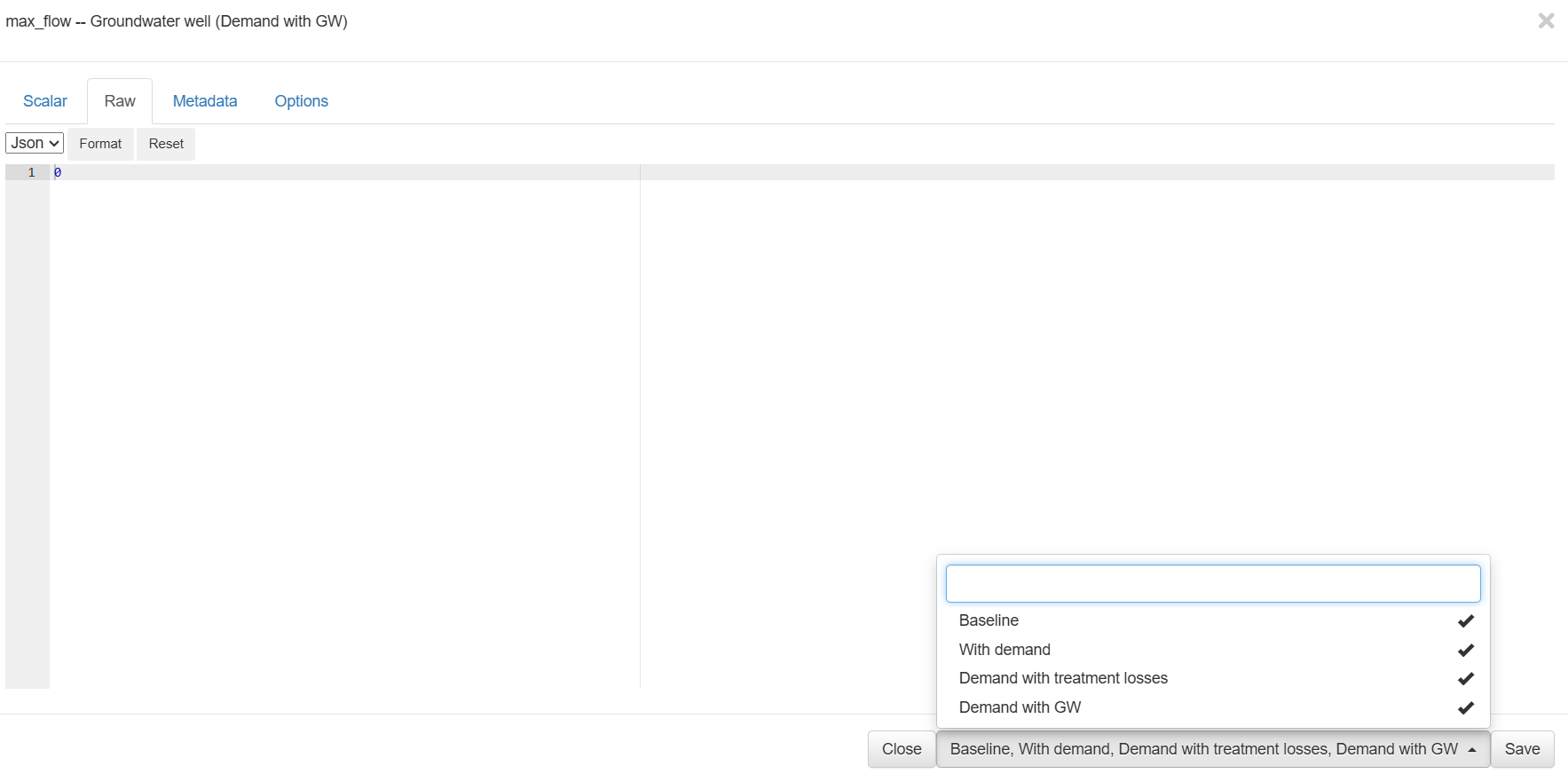

Sélectionnez tous les scénarios

puis cliquez sur sauver.

Réglage du débit d'eau souterraine

Ensuite, nous devons définir le rendement des eaux souterraines dans ce scénario. Réglez le Débit maximum du nœud à 0.02 MM3/jour au lieu de 0**.** Cela représentera l'alimentation maximale possible du nœud d'entrée à chaque pas de temps.

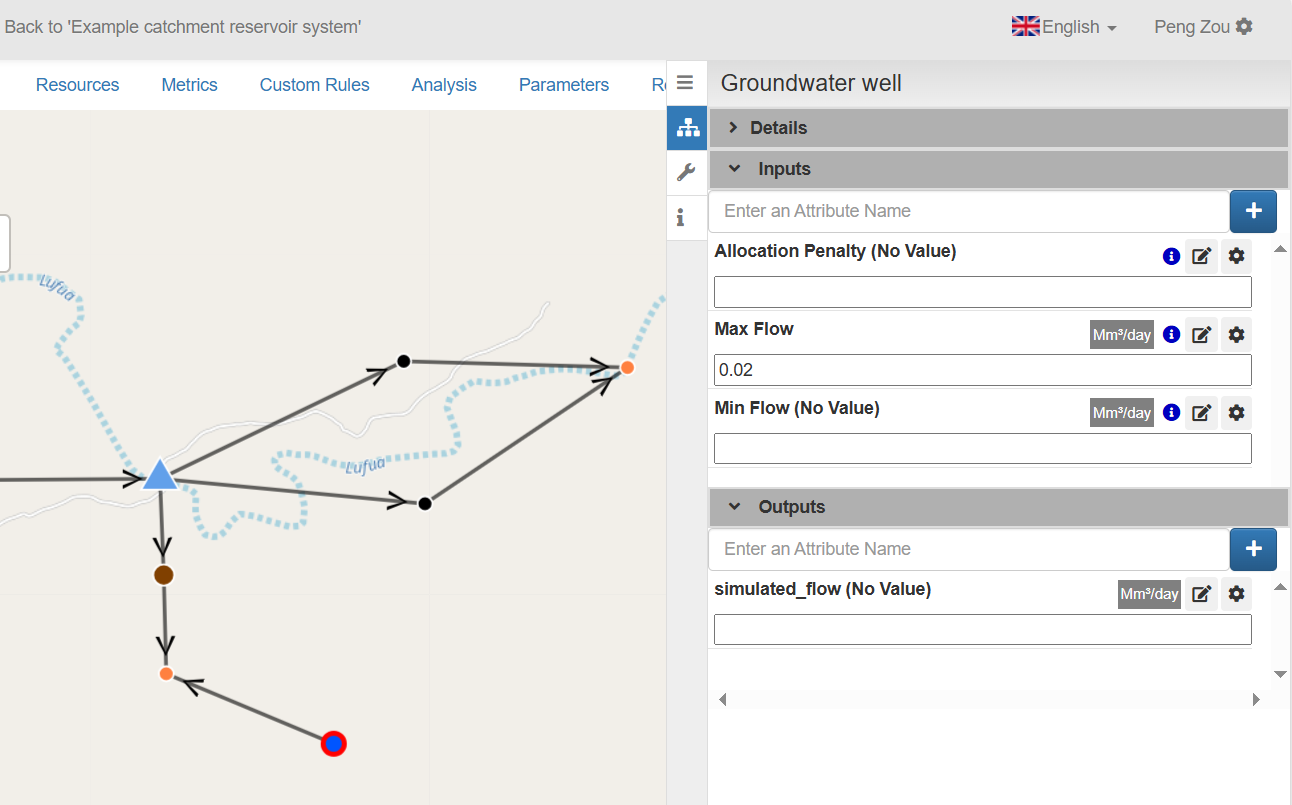

Apport d'eau souterraine

Exécutez ensuite ce scénario.

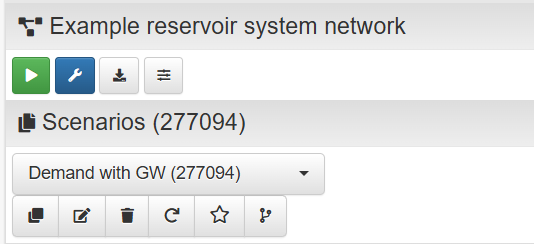

Exécutez le scénario

Afficher et comparer les résultats

Comparez les simulé _volume du réservoir à celui du **Scénario « Demande accompagnée de pertes de traitement » **.

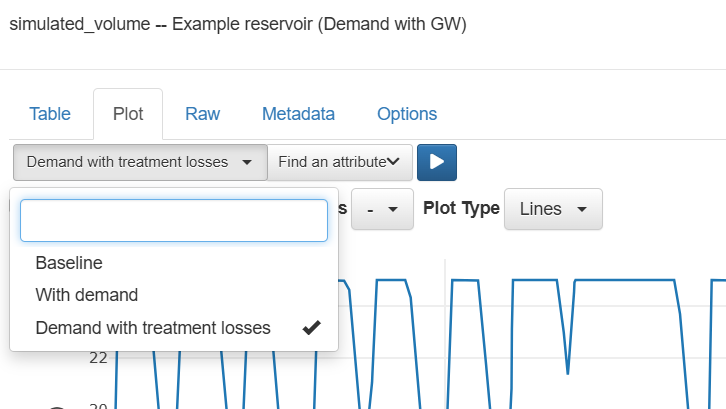

Sélectionnez le scénario à comparer

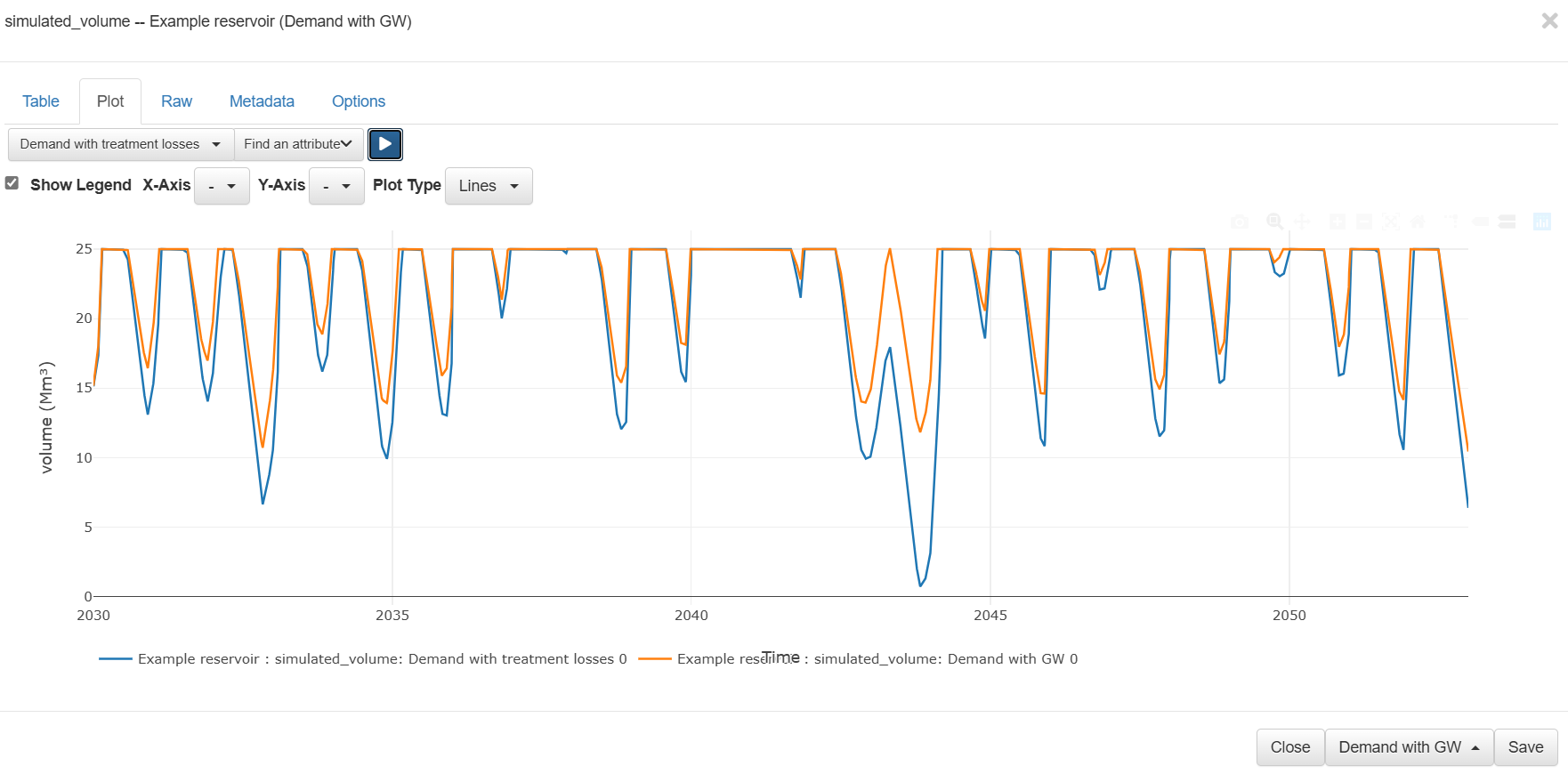

Comparez le volume du réservoir

Exercices et questions
