Exécution du modèle et visualisation de ses résultats

Regardez la vidéo pour plus de détails.

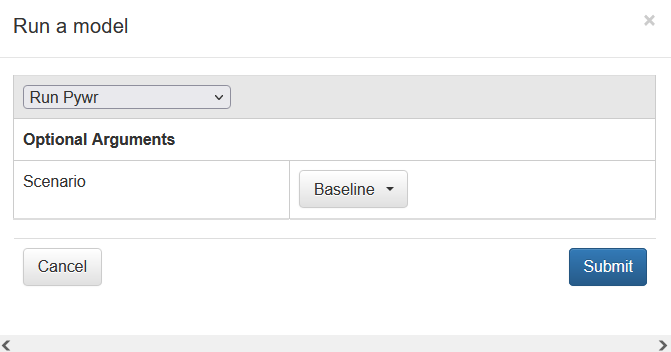

Cliquez sur Exécuter un modèle icône , sélectionnez Exécutez Pyer et cliquez Soumettre.

Le modèle sera soumis pour être exécuté sur le cloud.

Vous verrez le Run apparaître dans le menu Runs.

Un ruban bleu signifie que la course est en cours.

Un ruban jaune signifie que le Run est en file d'attente

Un ruban vert signifie que la course est terminée avec succès

Un ruban rouge signifie que l'exécution s'est terminée avec une erreur.

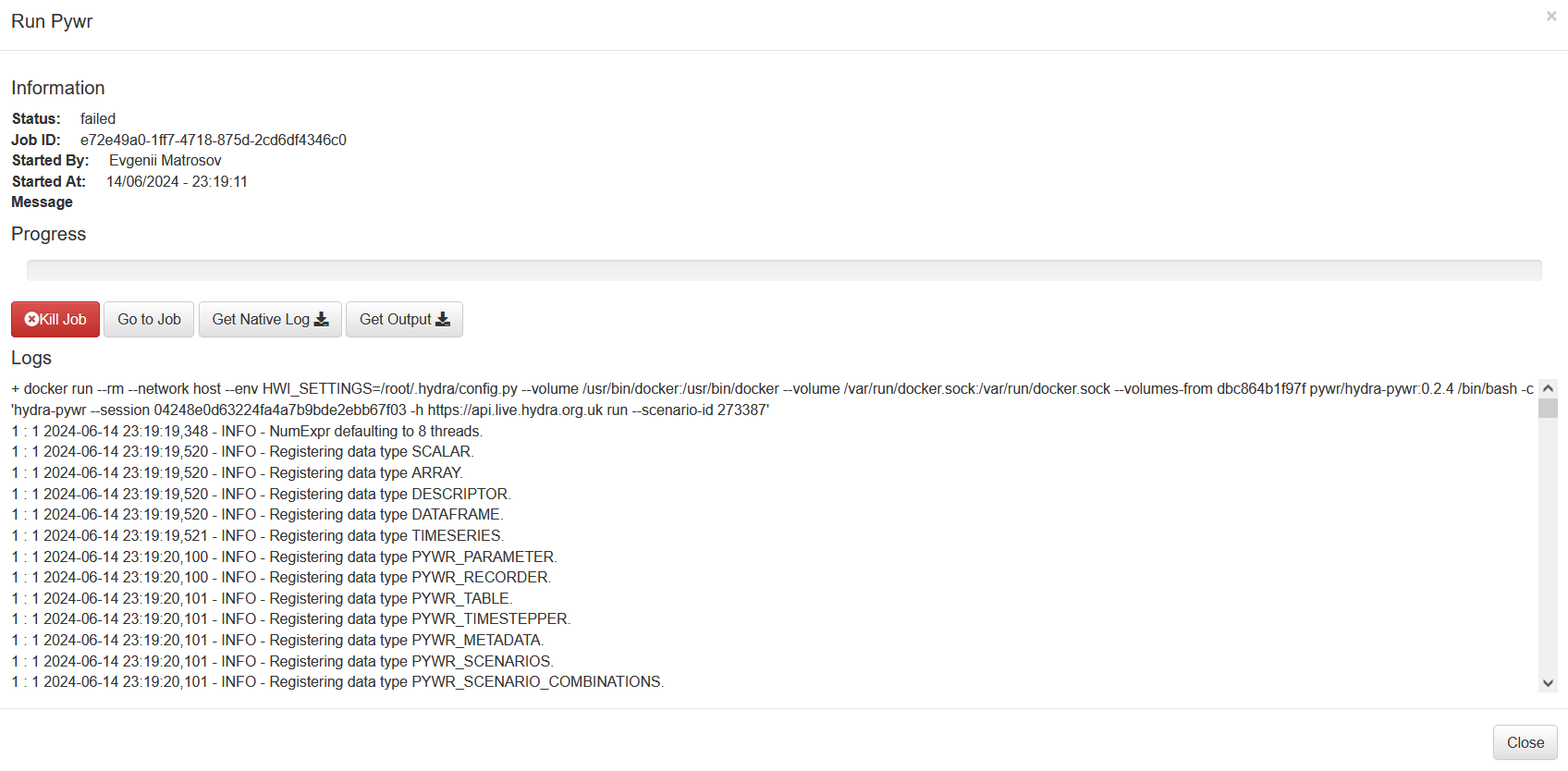

Cliquez sur le ruban pour ouvrir une fenêtre contenant le journal des opérations. S'il y a une erreur, un suivi apparaîtra en bas et peut être utilisé pour aider à identifier la raison pour laquelle le Run a généré une erreur.

Une fois le modèle exécuté avec succès, vous pouvez cliquer sur les différents nœuds pour examiner leur sortie chronologique. Dans ce cas, l'attribut de sortie principal est le « flux simulé » .

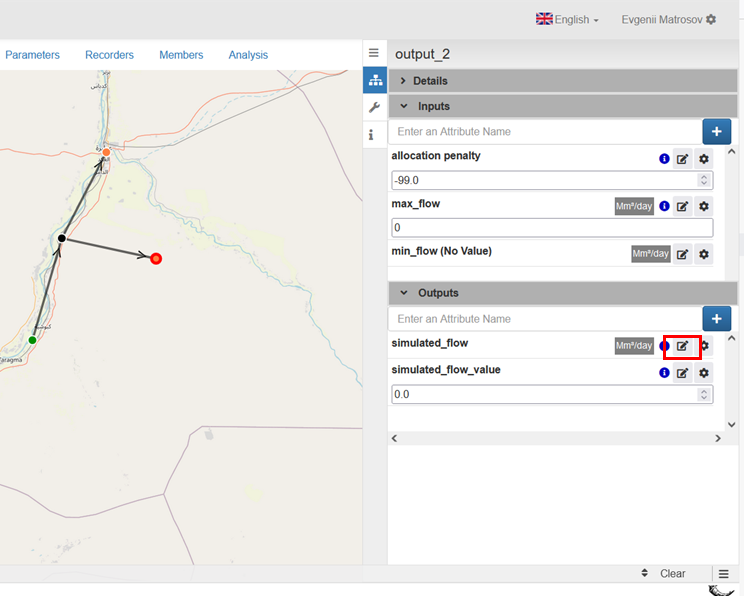

Double-cliquez sur le nœud qui vous intéresse. « Flux \ _flux simulé » sera disponible dans la section Sortie, cliquez sur le bouton Modifier pour voir les résultats. Cliquez sur le nœud Demand, qui est le nœud sur la droite.

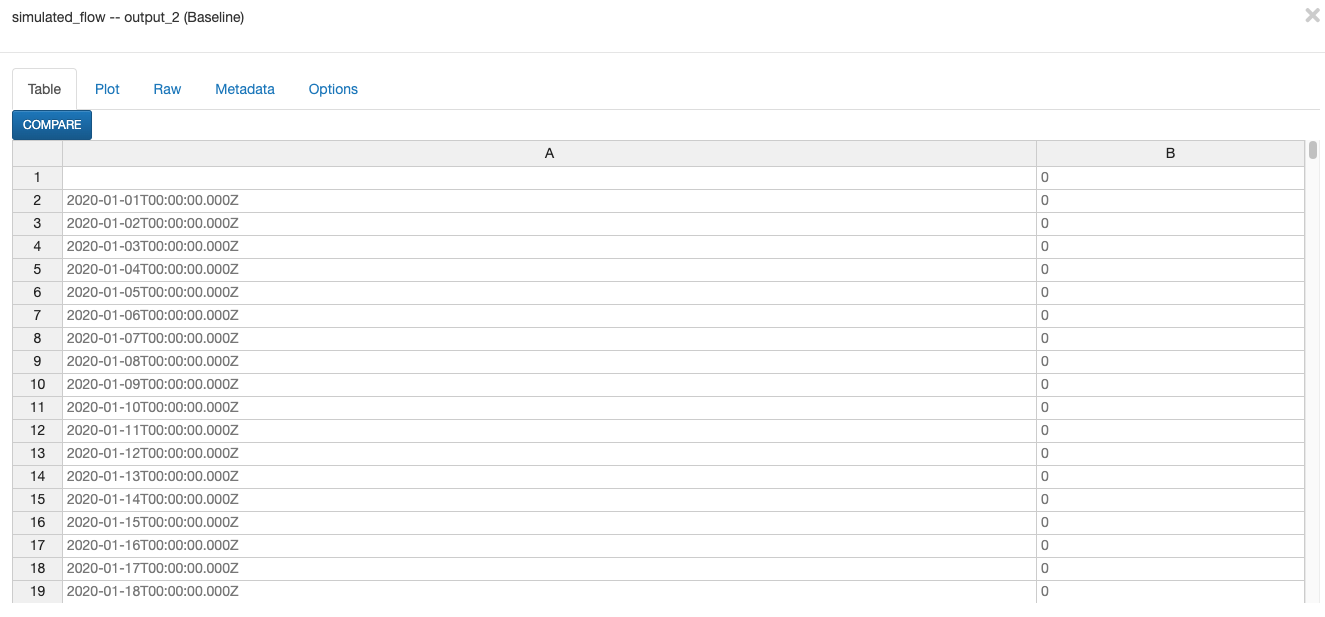

Un tableau de séries chronologiques apparaît d'abord :

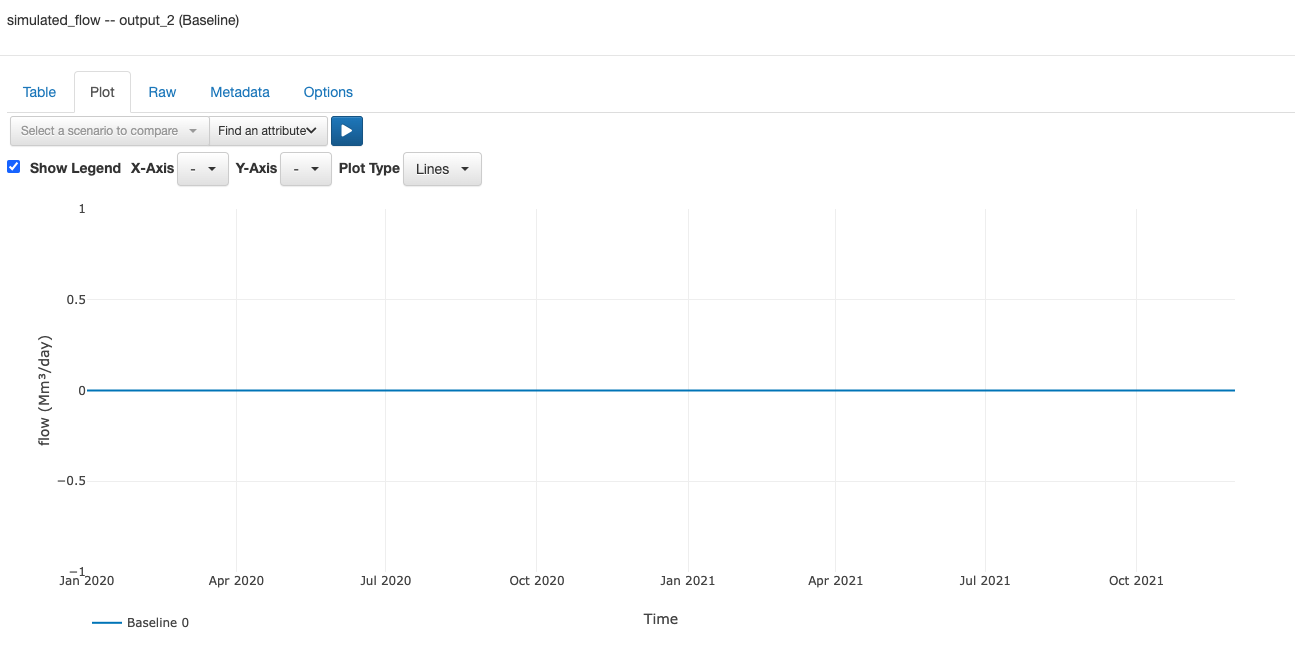

Cliquez sur Parcelle pour voir un graphique de la série chronologique.

Comme le flux maximum \ _flow du nœud de demande a été défini sur 0, il n'y a aucun flux dans ce nœud.

Lors du flux suivant, nous allons créer un nouveau scénario et modifier le flux max \ _flow du nœud de demande.

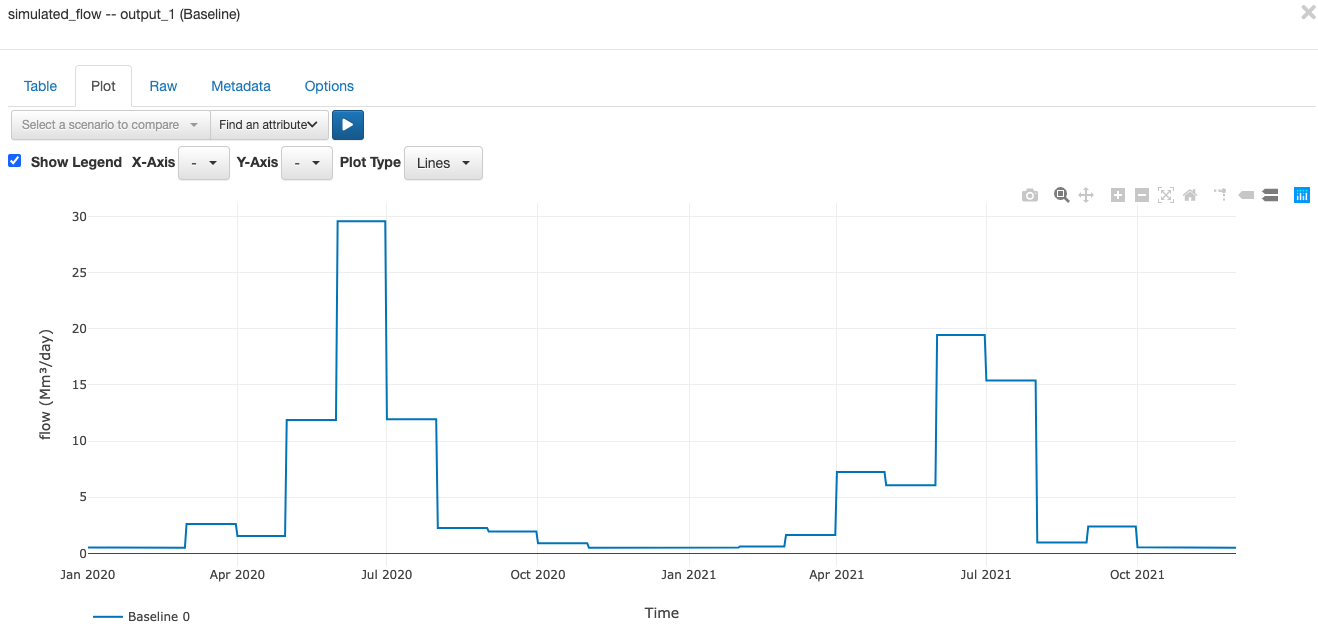

Quel est le débit simulé sur le nœud de sortie en aval représentant la sortie de la rivière ?
