L'ajout d'un système de traitement de l'eau entraîne des pertes

Dans cette section, un lien de perte représentant un ouvrages de traitement de l'eau potable sera ajouté au système. Ce nœud est utilisé pour représenter le traitement pertes quitter le système. L'eau du réservoir est rejetée dans les usines de traitement de l'eau où une partie de cette eau est perdue en raison de pertes liées au procédé et l'eau restante est ensuite fournie à la demande.

Création d'un nouveau scénario

  • Clonez le « À la demande » scénario et appelez le nouveau **« Demande accompagnée de pertes de traitement » . **

  • Supprimez le lien reliant le réservoir au nœud de demande d'exemple en droit en cliquant sur le lien et en cliquant sur **« Supprimer le lien » **

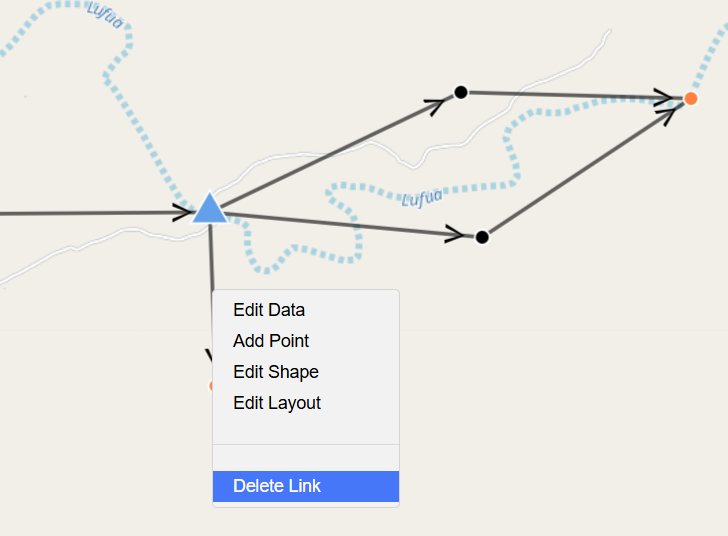

Supprimer le lien

Ajouter un lien de perte

  • Placez un lien de perte entre le réservoir et la demande et connectez le réservoir au lien de perte et le lien de perte au nœud de demande avec des liens. Renommez le lien de perte en **« Travaux de traitement de l'eau » . **

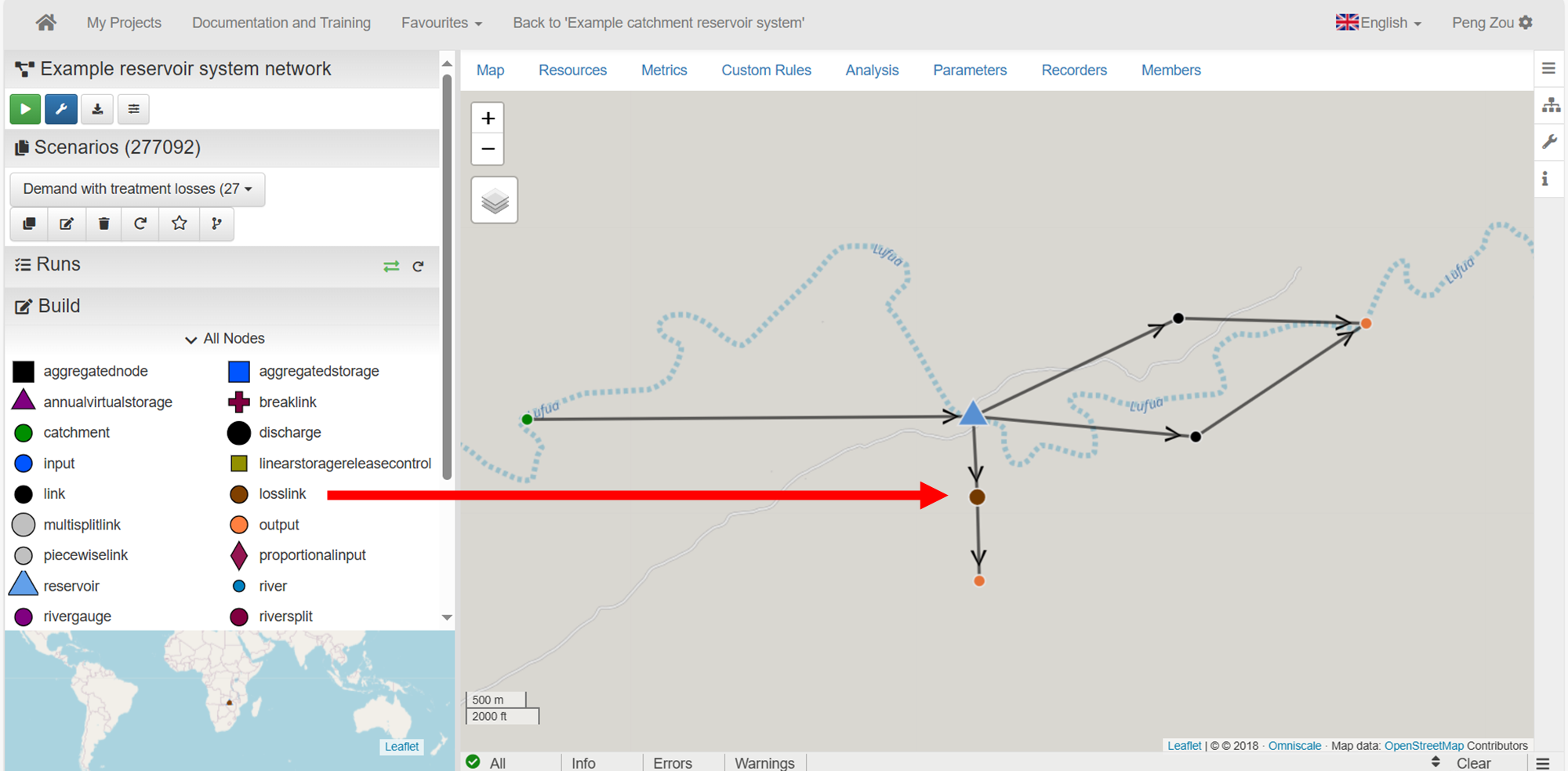

Placer un lien de perte
  • Cette usine de traitement de l'eau connaîtra __1234567890__0 % de pertes en fonction du débit de l'usine de traitement des eaux.

  • Réglez le Le facteur de perte doit être 0.1 représentant 10% de pertes.

  • Définissez le type de facteur de perte sur net de sorte que la perte de 10% soit calculée à la sortie des installations de traitement.

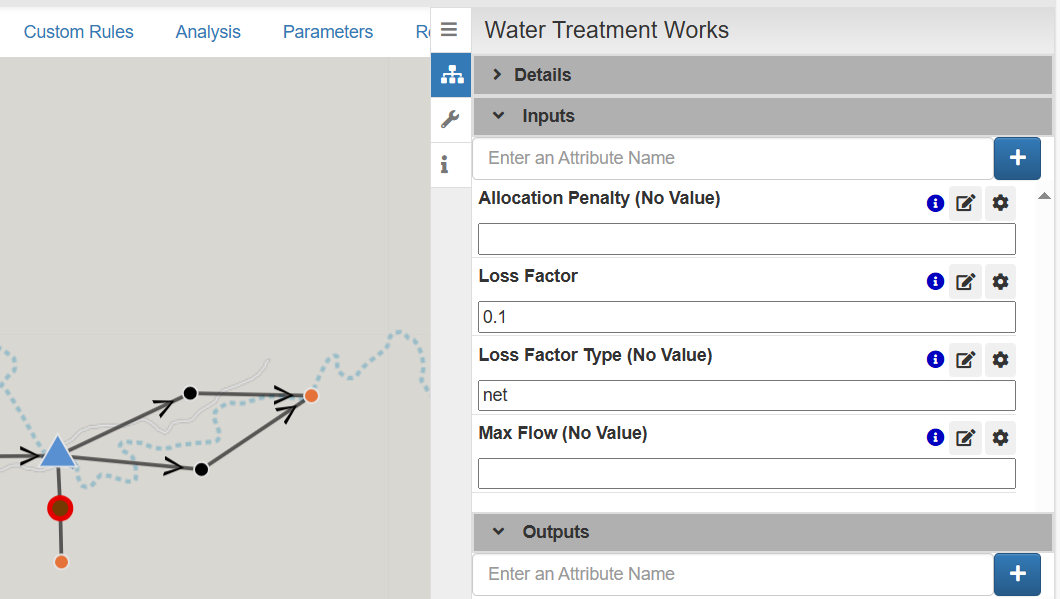

Paramètre du nœud de perte

Exécutez le scénario

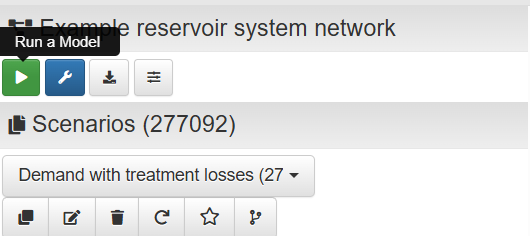

Exécutez le modèle

Afficher et comparer les résultats

Comparez les simulé _volume du réservoir dans le « Base de référence » et le **Scénario « à la demande » **.

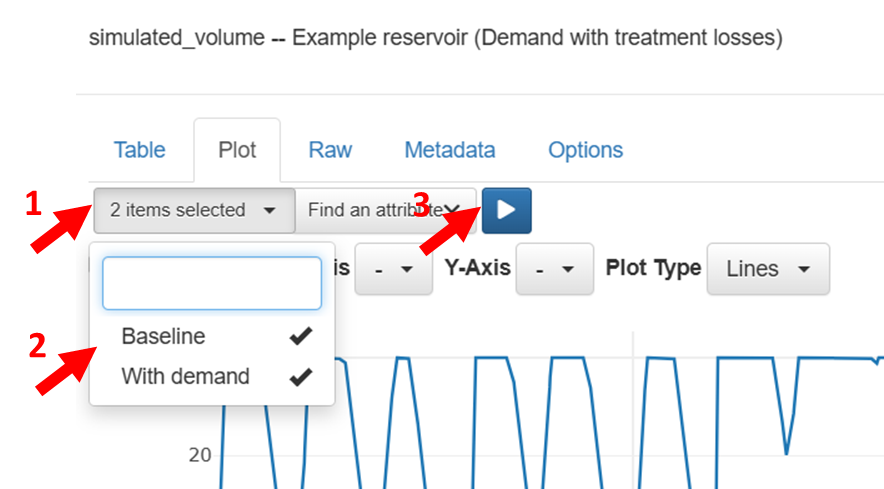

Sélectionnez les scénarios à comparer

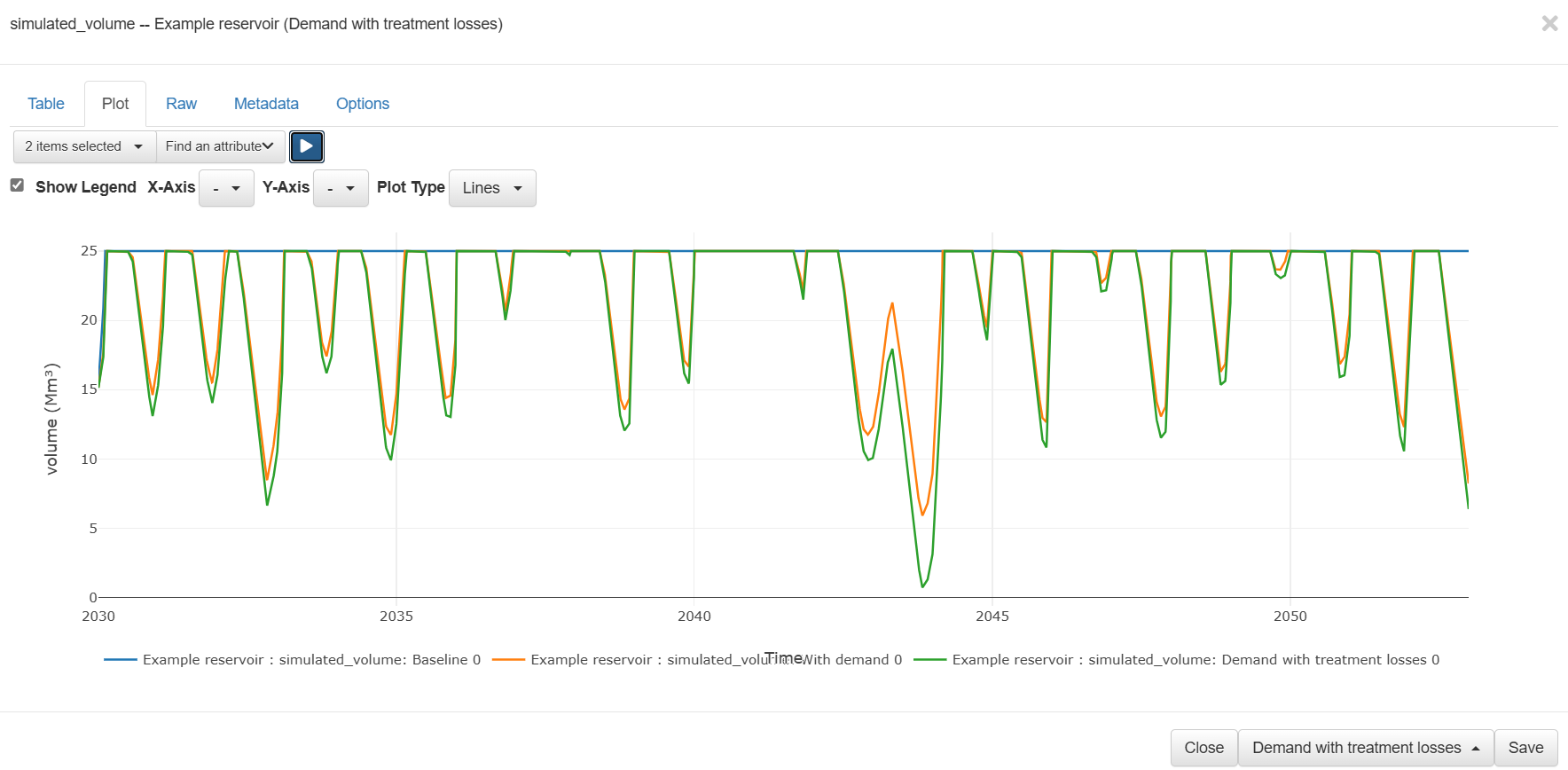

Comparez différents scénarios

Dans le scénario présentant des pertes liées au traitement, le réservoir est affecté à un stockage plus faible pendant les périodes sèches. En effet, le réservoir libère plus d'eau pour répondre à la demande en raison des pertes liées au traitement.

La demande a-t-elle été affectée par les pertes de traitement ? Comparez les simulé _flux du nœud de demande d'exemple situé sous celui-ci et Avec scénario demande.

Exercices et questions

  1. Les installations de traitement de l'eau entraînent des pertes à la sortie du système. Le flux simulé de la liaison de perte montre le débit de sortie de la liaison de perte. Comment déterminer la quantité d'eau qui entre dans les installations de traitement des eaux ?

Conseil : placez un link node normal entre le réservoir et le lien de perte, puis relancez le modèle. Le débit simulé sur ce nœud représentera le débit libéré par le réservoir et le débit entrant dans les installations de traitement avant les pertes.

  1. Dans un nouveau scénario, augmenter les pertes nettes à 20% ? Comment cela affecte-t-il le volume simulé du réservoir ?
