Ajouter un réservoir

Regardez la vidéo pour ajouter un nœud de réservoir au modèle créé dans le didacticiel précédent. Pour ce faire, veuillez créer une copie du modèle comme indiqué dans la vidéo et travailler dans Avec abstraction scénario

Faites glisser et déposez un Rangement nœud du réseau. Supprimez ensuite le lien reliant le Bassin versant nœud vers le Lien nœud. Connectez le Bassin versant nœud vers le Rangement nœud, puis connectez le Rangement nœud vers le Lien nœud.

Définissez initialement le maximum _volume du storage node à 0 Mm3 et le initiale _volume _pc à 0 et exécutez le modèle.

Clonez ensuite le Avec _abstraction scénario et créez un nouveau scénario appelé **« Réservoir avec stockage et captage » . **

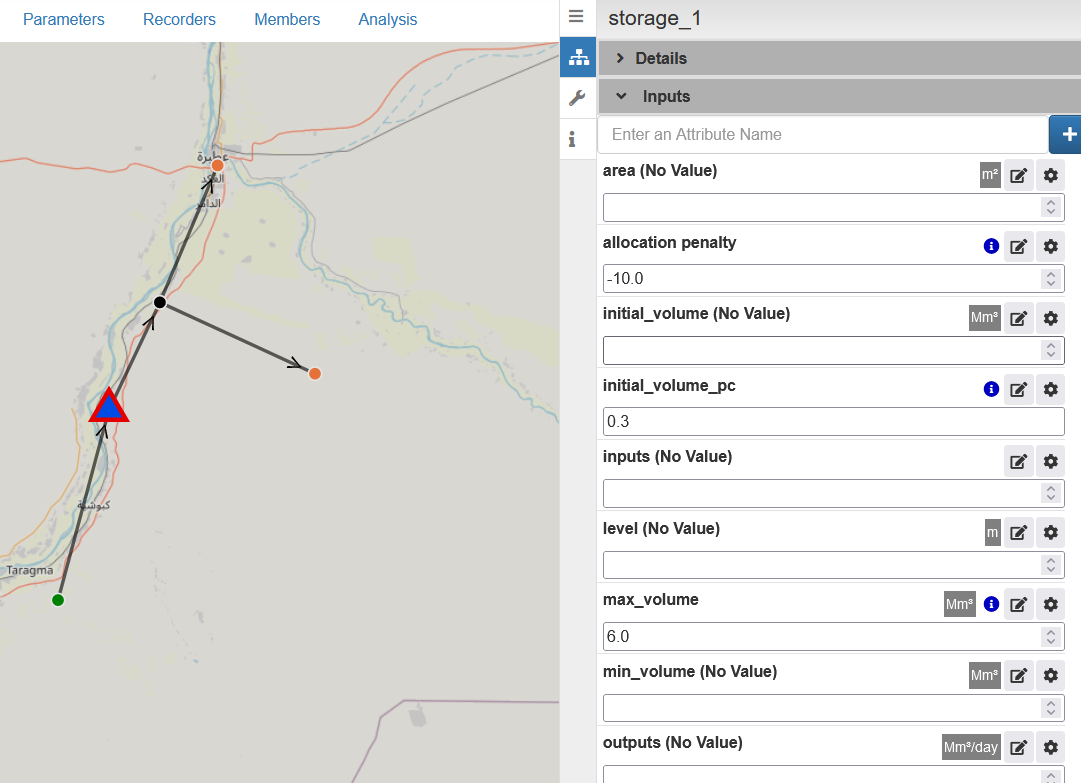

Dans le nouveau scénario, définissez maximum _volume du storage node à 6 Mm3 et le initiale _volume _pc à 0.33. Le réservoir commencera alors la simulation à 30% de remplissage. Alternativement, le initiale _volume peut être réglé à 1.8 Mm3. Soit initiale _volume ou initiale _volume _pc doit être configuré.

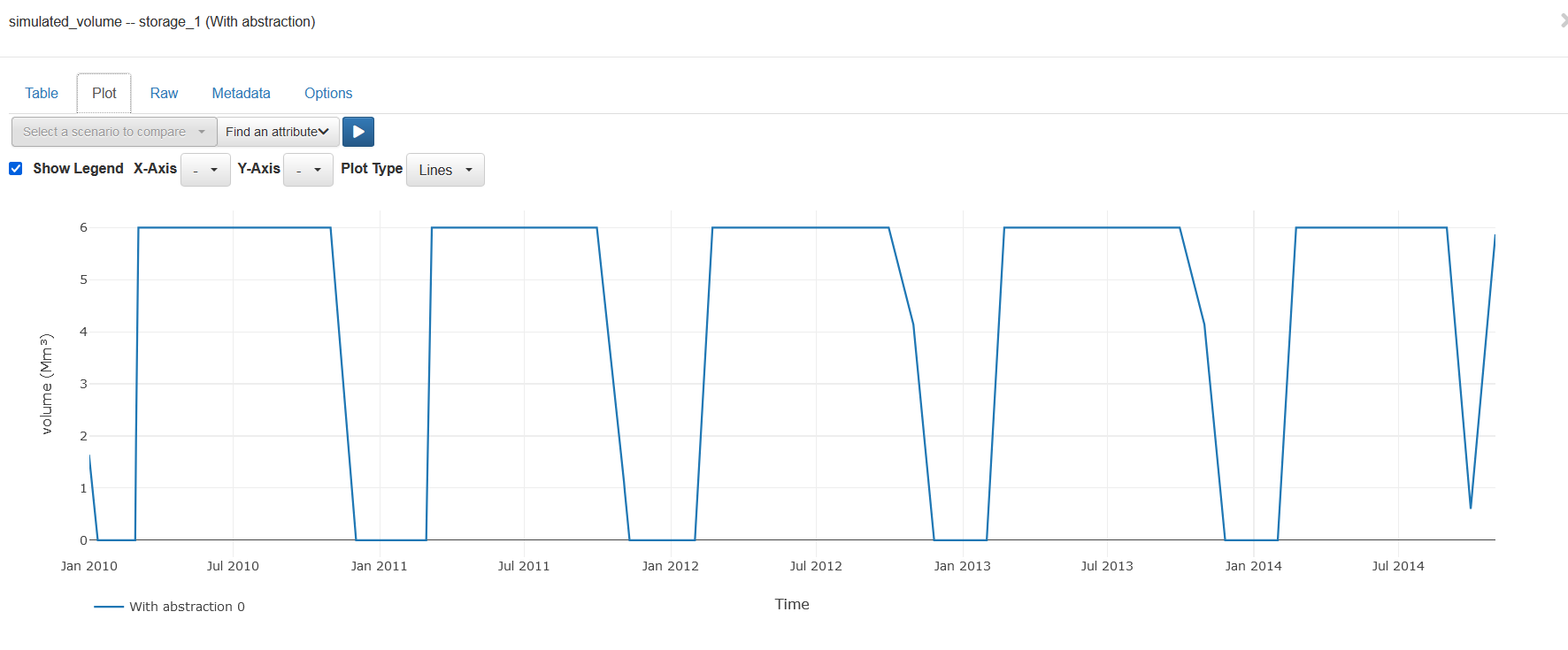

Exécutez le modèle et visualisez simulé _volume du réservoir.

Le réservoir se vide à chaque saison sèche et se remplit à chaque saison humide.

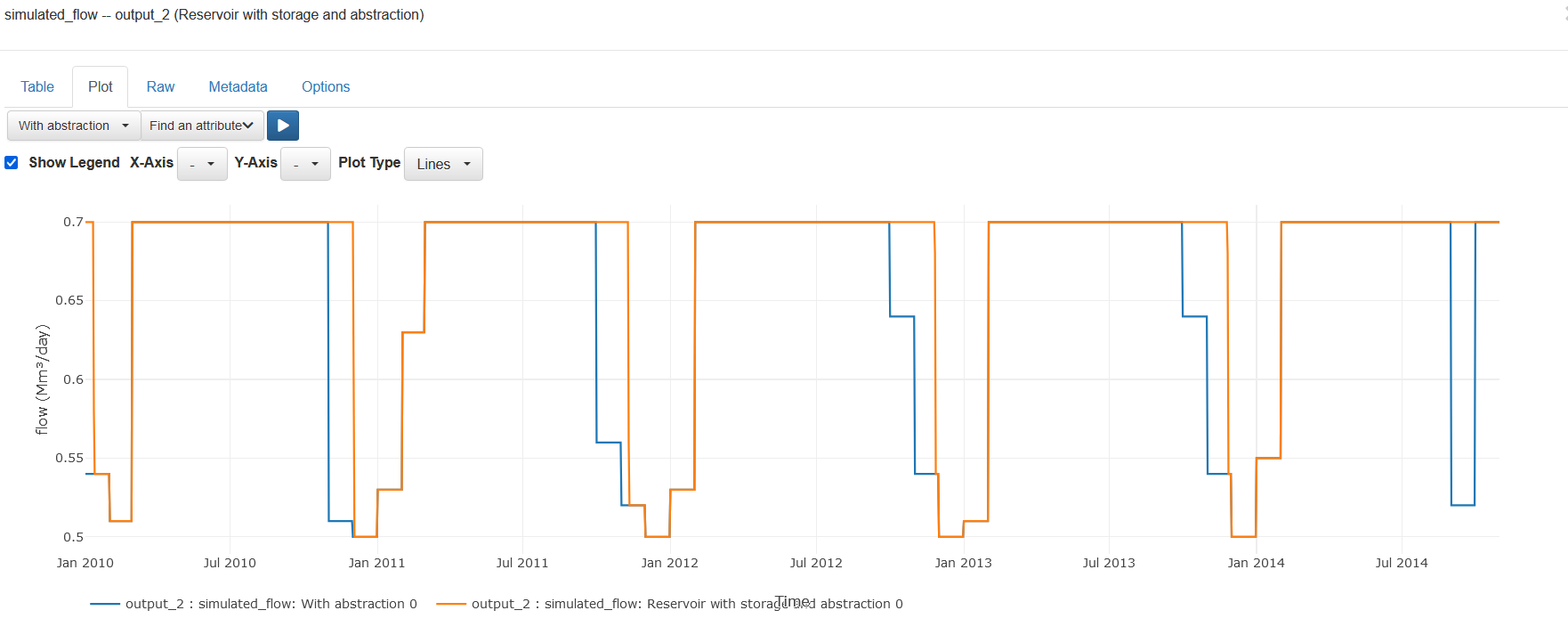

Comparez les simulé _flux sur le nœud de demande pour « Réservoir avec stockage et captage » et « Avec abstraction » scénario**. **

Le stockage a réduit le déficit du nœud de demande. Cependant, nous pouvons constater que même avec le stockage, il arrive que le nœud de demande ne reçoive pas la totalité de sa demande de 0.7 Mm3.

Exercice

Nous avons constaté que selon le scénario de débit 1, le réservoir se viderait chaque année. Dans quelle mesure la demande doit-elle être faible pour que le réservoir ait encore un certain volume de stockage même pendant la saison sèche ?
