Perte Link Node

Description générale

UNE lien de perte permet de définir une perte de débit proportionnelle fixe qui passe par ce nœud. Les liens de perte sont souvent utilisés pour représenter ouvrages de traitement de l'eau potable ce qui entraîne certaines pertes de processus.

Les attributs de débit Max et Min définis sont appliqués à la sortie nette après les pertes.

Le nœud enregistre lui-même la sortie nette dans son attribut de flux (qui serait utilisé par tous les enregistreurs connectés).

Attributs principaux

Nom
Descriptif
Nécessaire

Pénalité d'attribution

Le coût par unité de flux via le nœud

Facultatif

Facteur de perte

perte_facteur : flottant ou paramètre. Proportion de flux perdue via ce nœud. Doit être supérieur ou égal à zéro. Cette valeur est soit une proportion du flux brut, soit du flux net, en fonction de la valeur de la perte._type_facteur.

Facultatif, la valeur par défaut est 0

Type de facteur de perte

Soit « brut » soit « net » (par défaut) pour spécifier si le facteur de perte est appliqué en tant que proportion du flux brut ou net, respectivement.

Facultatif, la valeur par défaut est « net »

Débit maximum

La contrainte de débit maximale sur le nœud

Facultatif

Débit minimum

La contrainte de débit minimale sur le nœud

Facultatif

Exemple

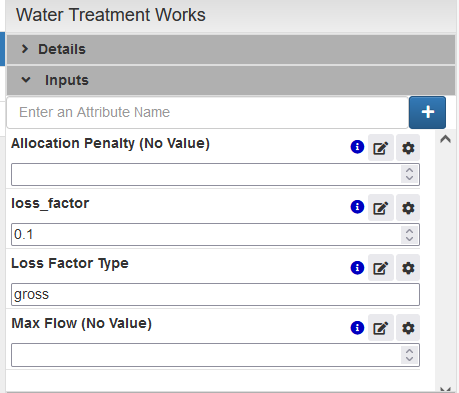

Dans cet exemple, 10% de la quantité brute d'eau entrant dans le nœud est perdue.
