# Добавление кривых управления резервуарами и экономия (сокращение) спроса

## Введение

Контрольные кривые можно использовать для снижения спроса, когда уровни в резервуарах опускаются ниже определенных пороговых значений. Это означает принятие временных мер по управлению спросом. В ходе этого мероприятия спрос будет постепенно снижаться по мере того, как запасы в водохранилище превышают определенные пороговые значения. В этом упражнении будут продемонстрированы[ Параметр индекса контрольной кривой](https://water-strategy.gitbook.io/water-strategy/modelling-fundamentals/parameters/control-curve-index-parameter), [Параметр индексированного массива](https://water-strategy.gitbook.io/water-strategy/modelling-fundamentals/parameters/indexed-array-parameter) а также [Агрегированный параметр](https://water-strategy.gitbook.io/water-strategy/modelling-fundamentals/parameters/aggregated-parameter) а также вложение параметров.

## Клонируйте сценарий и определите контрольную кривую

1. Клонируйте **«Сбалансированные источники»** сценарий и назовите новый **«Сокращение спроса»**

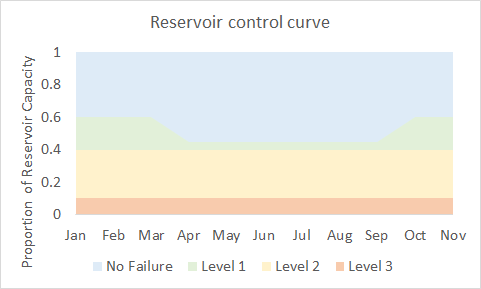

2. Сначала мы определим **кривая управления** которая использует пороговые значения объема хранения для постепенного снижения спроса в целях моделирования ограничений спроса, налагаемых на спрос. Первая кривая представляет собой [Ежемесячный профиль](https://water-strategy.gitbook.io/water-strategy/modelling-fundamentals/parameters/monthly-profile) (60% в ближайшие месяцы и 45% в другие) с учетом сезонных изменений, в то время как две последующие кривые [константы ](https://water-strategy.gitbook.io/water-strategy/modelling-fundamentals/parameters/constant)(40% и 10% от емкости резервуара).

<figure><img src="/files/OhzEJazPt57anEZhopoy" alt=""><figcaption><p>Кривая управления резервуаром</p></figcaption></figure>

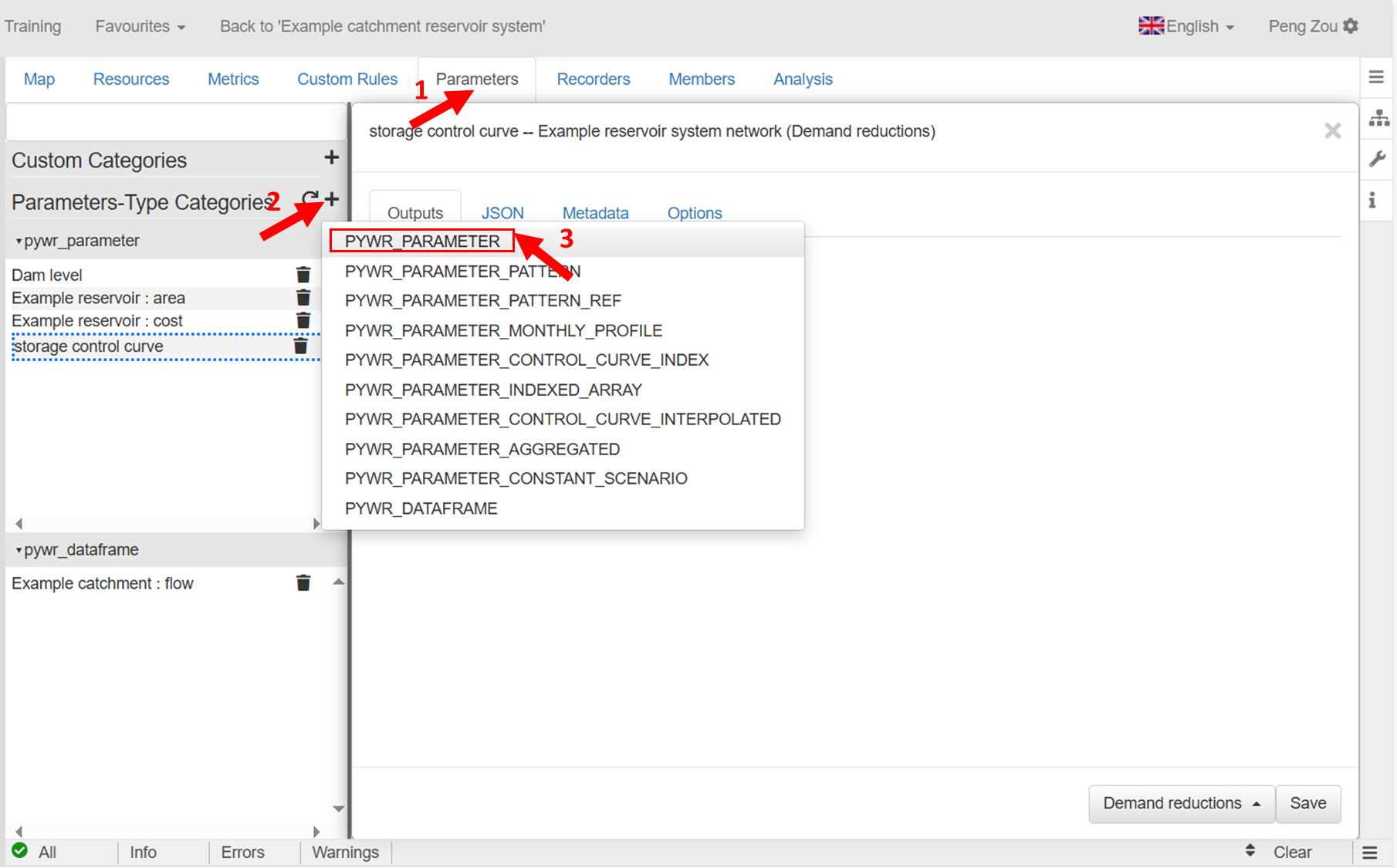

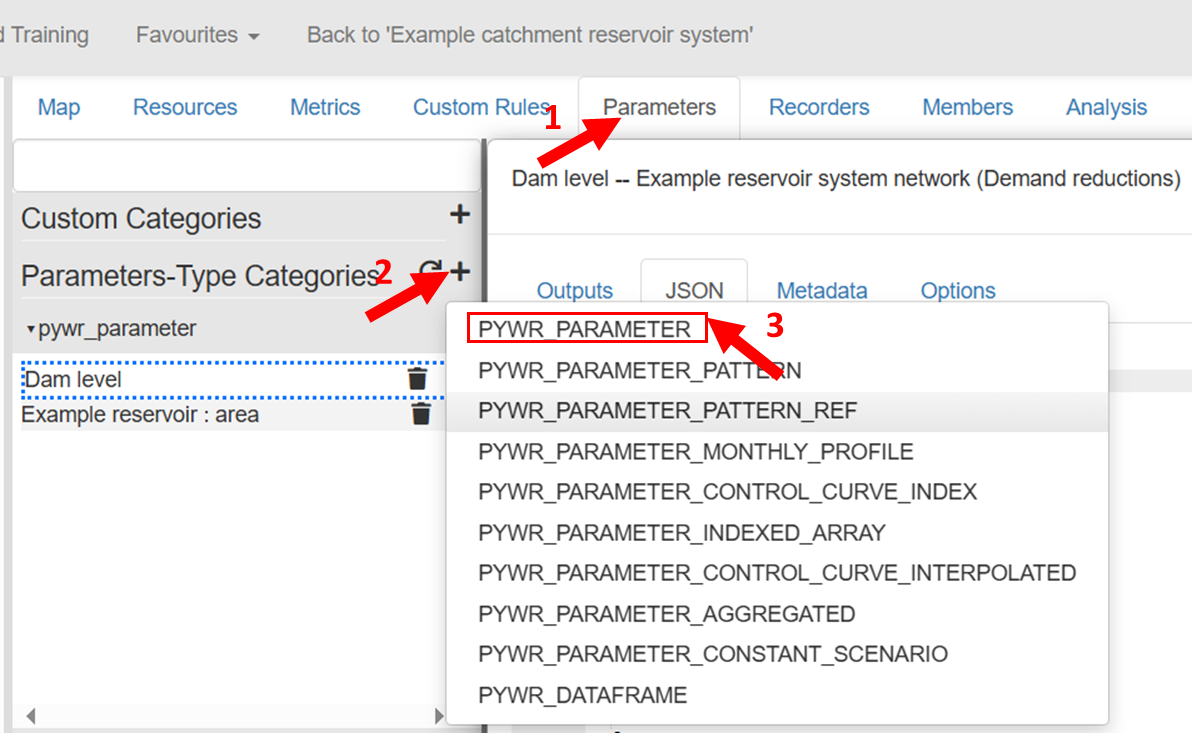

Кривая управления будет определена в поле **параметры** вкладка. На вкладке «Параметры» добавьте **Пивр\_Параметр**.

<figure><img src="/files/WauMqOhZMvd13UMu2K2b" alt="" width="375"><figcaption><p>Добавьте параметр Pywr_</p></figcaption></figure>

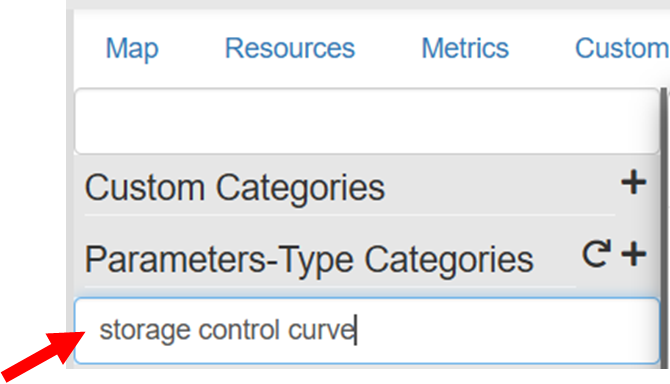

Присвойте параметру имя **«кривая управления хранением»** и нажмите *Введите*\*\*. \*\*

<figure><img src="/files/c4GXWF5XoXT4iudCIhHc" alt="" width="335"><figcaption><p><strong>кривая управления хранением</strong></p></figcaption></figure>

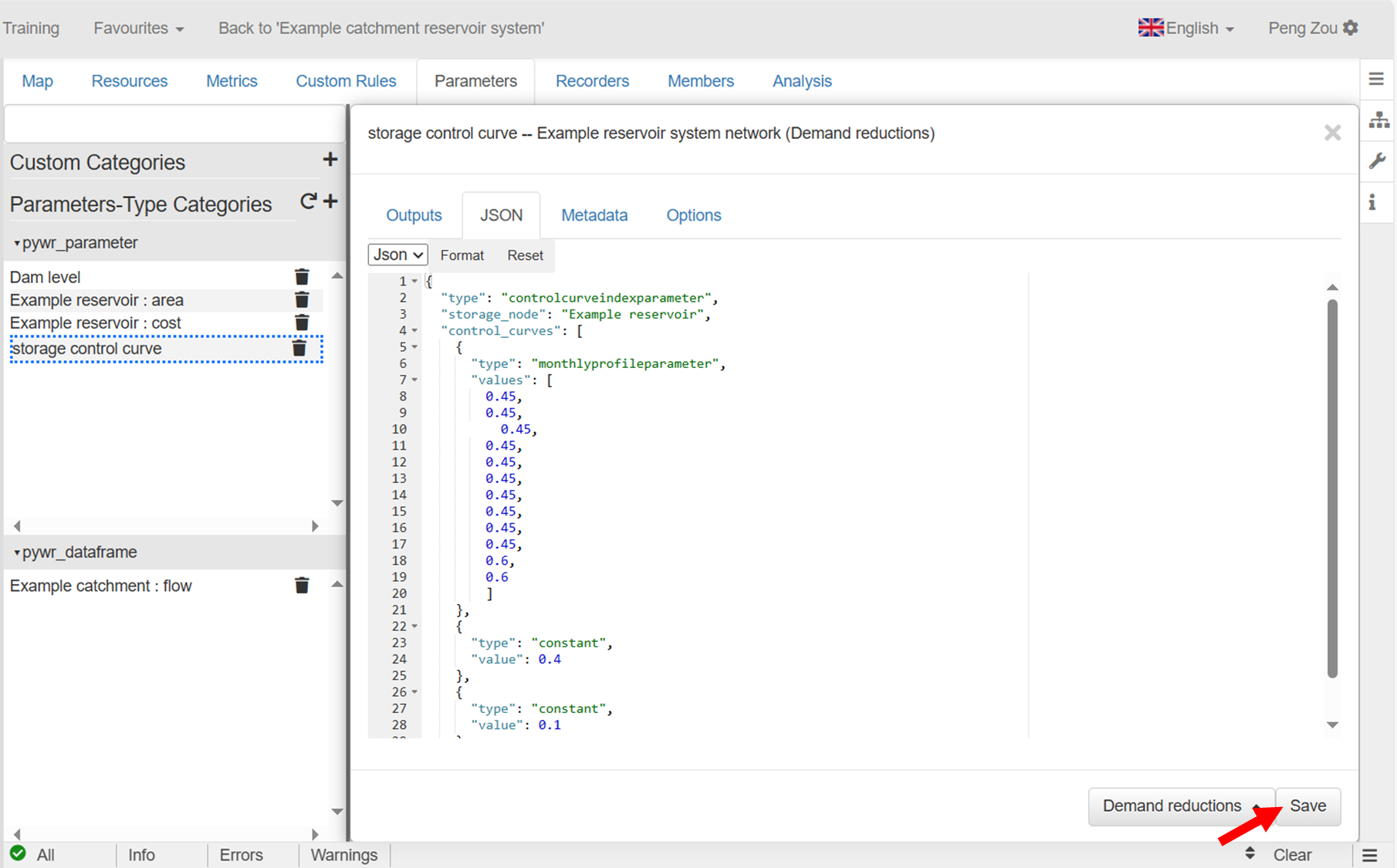

Вставьте следующий фрагмент кода JSON ниже. Обратите внимание, что ссылка на «Пример резервуара» содержится в атрибуте `"storage_node"`.

```
{
	«тип»: «параметр индекса контрольной кривой»,
	«storage_node»: «Пример резервуара»,
	«контрольные кривые»: [
		{
			«тип»: «ежемесячный параметр профиля»,
			«ценности»: [
				0.45,
				0.45,
				0.45,
				0.45,
				0.45,
				0.45,
				0.45,
				0.45,
				0.45,
				0.45,
				0.6,
				0.6
			]
		},
		{
			«тип»: «константа»,
			«значение»: 0.4
		},
		{
			«тип»: «константа»,
			«значение»: 0.1
		}
	],
	«__регистратор__«: {
		«таймсерия»: правда
	}
}
```

<figure><img src="/files/niDBBgm8n29EHZ7NIRUL" alt=""><figcaption><p>Вставьте код и сохраните</p></figcaption></figure>

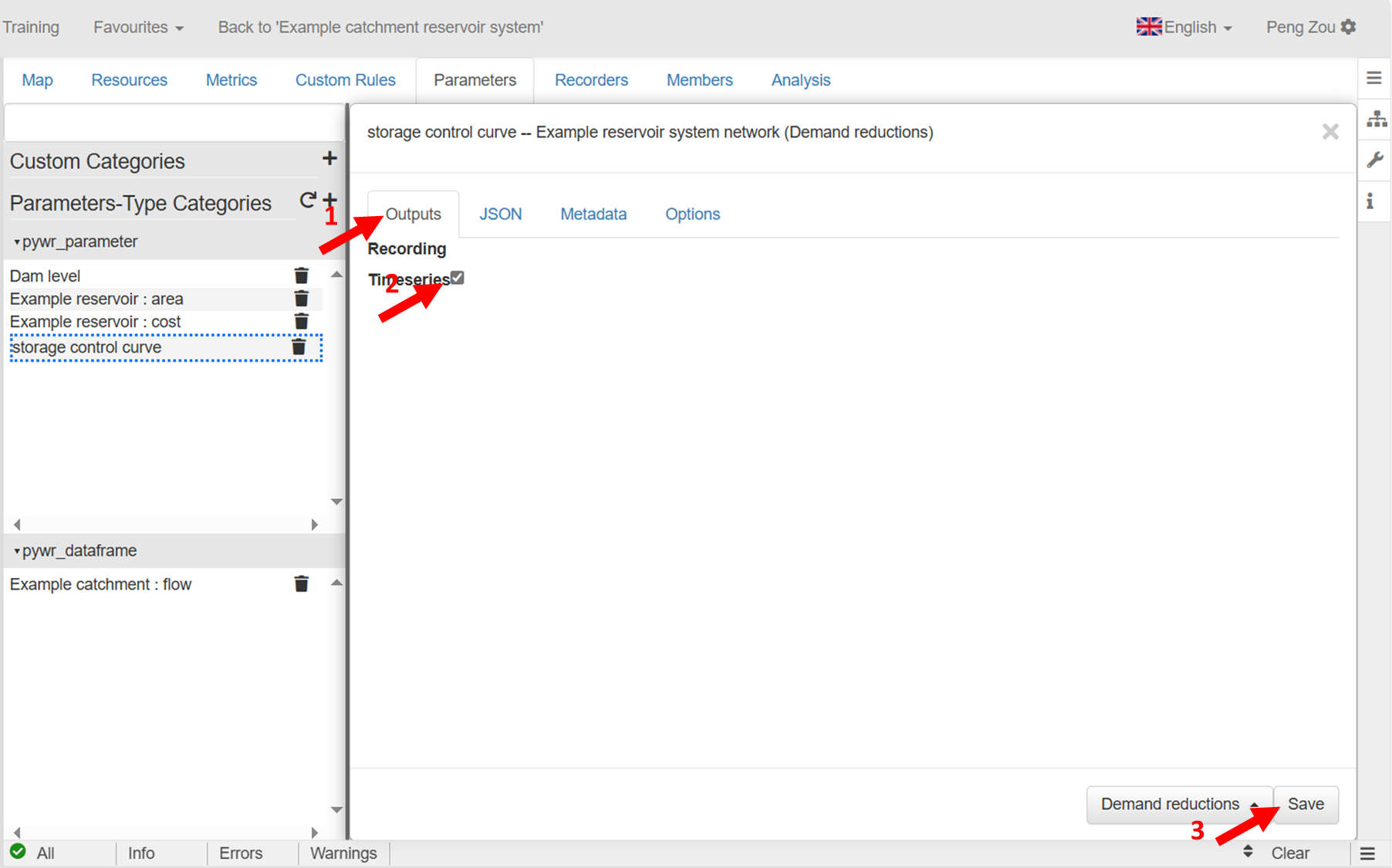

<figure><img src="/files/fxlbLTW0qjBQnKCekEot" alt=""><figcaption><p>Выберите таймсерию записи и сохраните</p></figcaption></figure>

Каждый раз делайте шаг [Параметр индекса контрольной кривой](https://water-strategy.gitbook.io/water-strategy/modelling-fundamentals/parameters/control-curve-index-parameter) вернет значение индекса, как показано ниже:

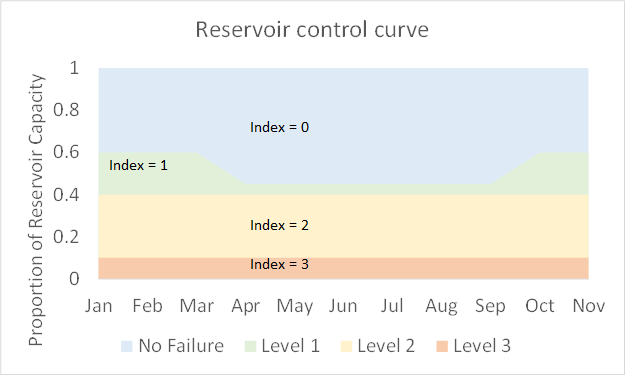

<figure><img src="/files/8IbEcC2xRpaHFlIzUGRu" alt=""><figcaption><p>Кривая управления резервуаром</p></figcaption></figure>

Эти индексы могут быть связаны с фактором спроса, который будет определен с помощью [Параметр индексного массива](https://water-strategy.gitbook.io/water-strategy/modelling-fundamentals/parameters/indexed-array-parameter). Коэффициент спроса будет использоваться для снижения спроса при достижении порогового значения каждой контрольной кривой.

## Ассоциированный фактор спроса

1. Мы свяжем следующее **Факторы спроса** к различным уровням отказов кривой управления:

<figure><img src="/files/BwvCQg2TnSeiMT6wEjHy" alt=""><figcaption><p>Кривая управления резервуаром</p></figcaption></figure>

Это снизит спрос до **1234567890**%, 80% и 50% от базового спроса, что соответствует сокращению спроса **1234567890**%, 20% и 50%.

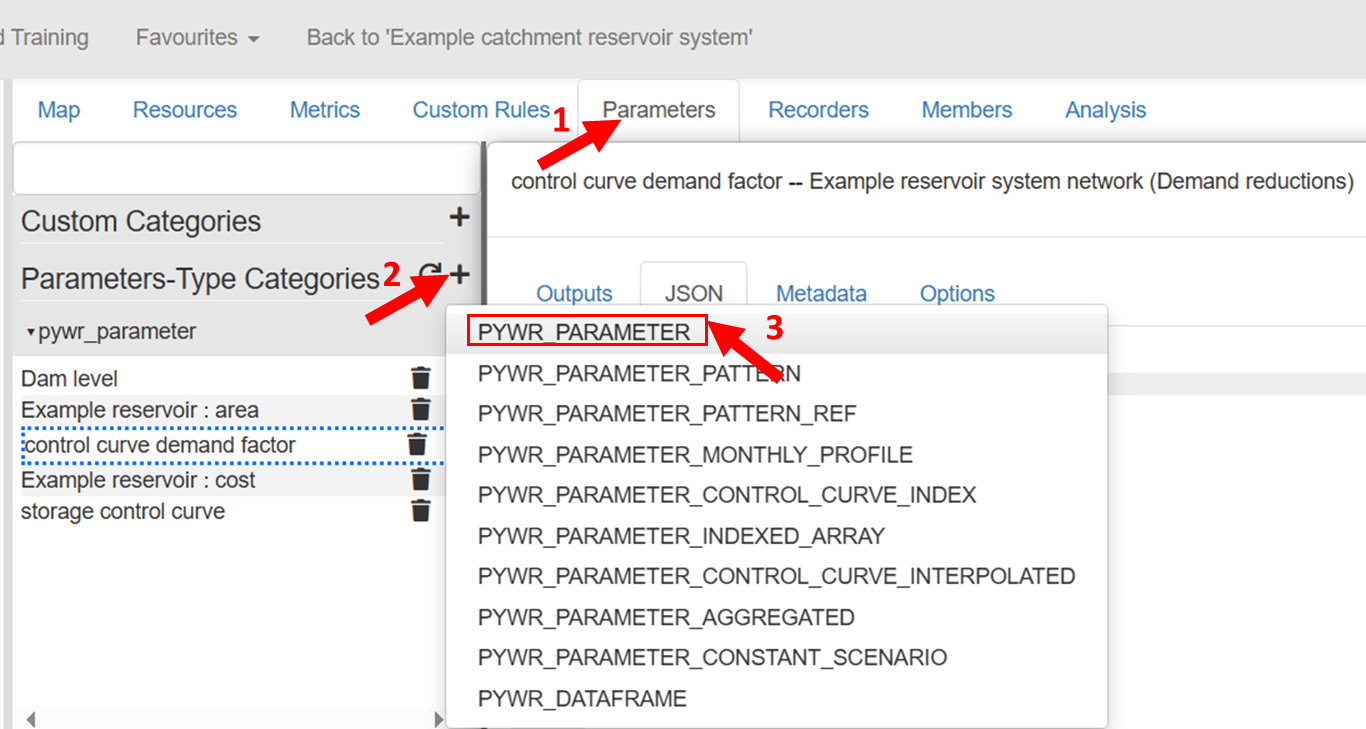

2. Создайте новый **Пивр\_Параметр**

<figure><img src="/files/E39UErdArB0GldMSXyGb" alt=""><figcaption><p>Создайте новый параметр Pywr_Parameter</p></figcaption></figure>

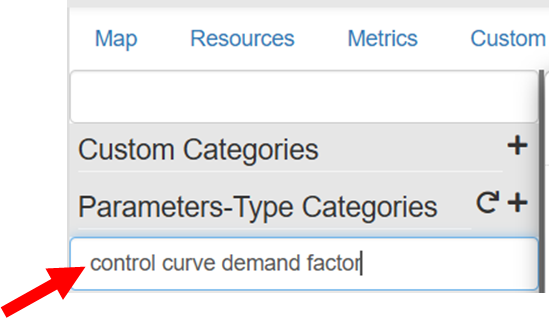

3. Присвойте параметру имя **«коэффициент спроса на контрольную кривую»** и нажмите *Введите*\*\*. \*\*

<figure><img src="/files/oXJtRX0hWQGGsQlSLIjs" alt="" width="275"><figcaption><p>Присвойте параметру имя</p></figcaption></figure>

4. Вставьте следующий фрагмент кода JSON ниже. Обратите внимание, что в атрибуте «index\_parameter» содержится ссылка на «контрольную кривую» хранилища.

```
{
	«тип»: «indexedarrayparameter»,
	«index_parameter»: «кривая управления хранением»,
	«параметры»: [
		1,
		0.9,
		0.8,
		0.5
	],
}
```

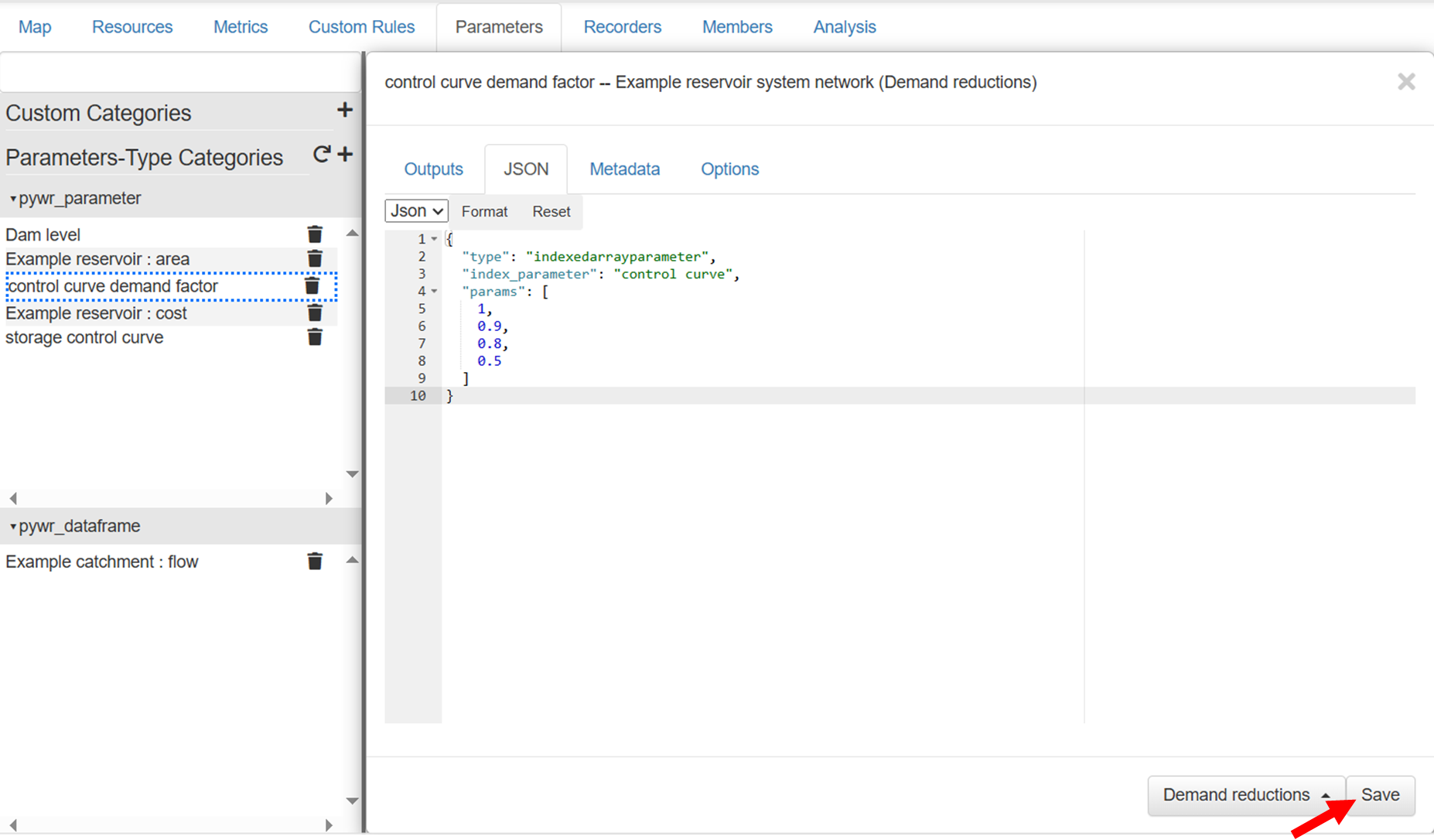

<figure><img src="/files/PcMNvH3h91dgIrEIMyjc" alt=""><figcaption><p>Вставьте код и сохраните</p></figcaption></figure>

Атрибут `Params` принимает скаляры или параметры Pywr, а индекс массива соответствует индексу параметра, указанного в поле **индекс\_параметр**, который в данном случае является контрольной кривой.

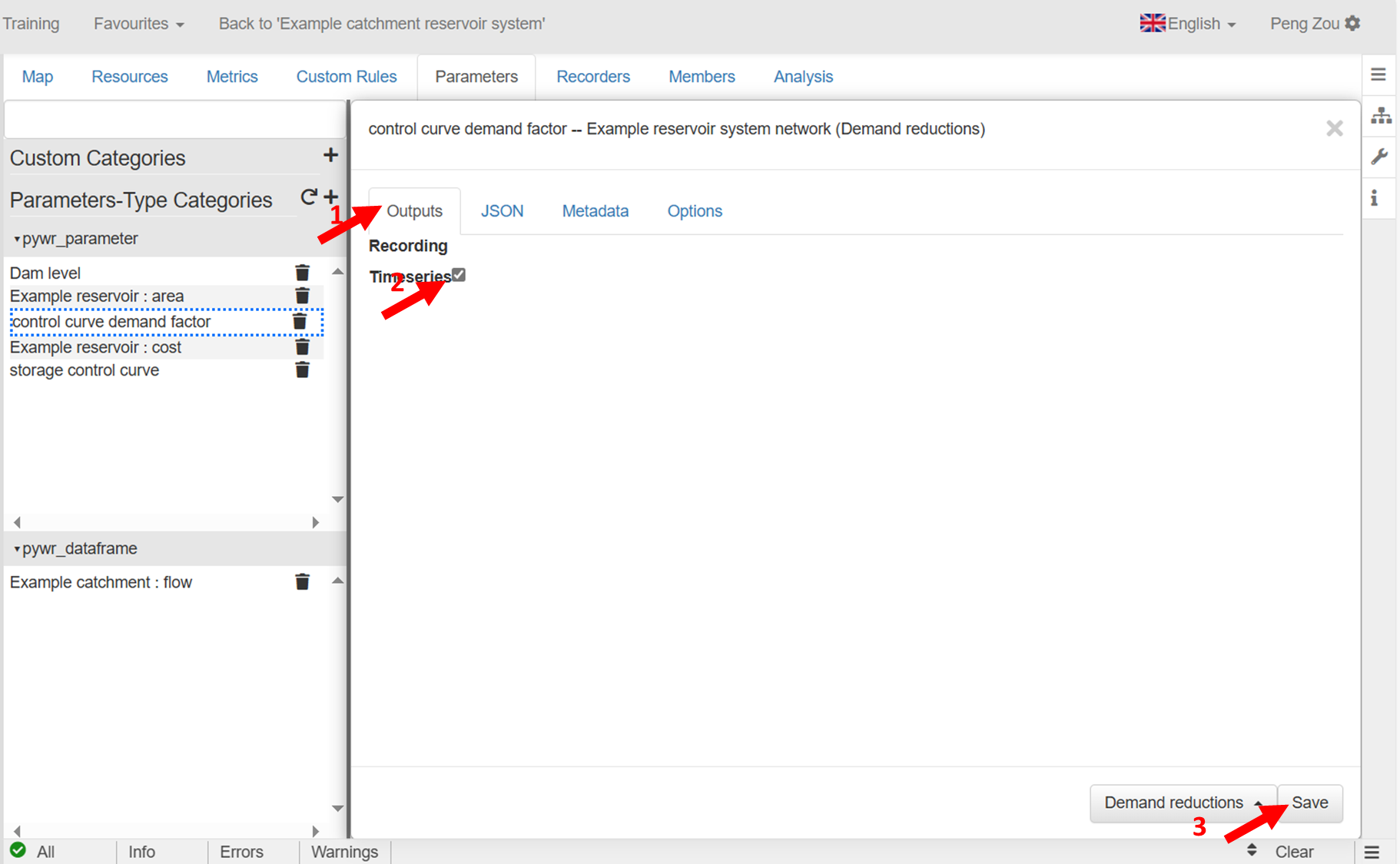

5. Выберите, чтобы вывести этот параметр.

<figure><img src="/files/Yf3CWH6B9gLevPzSpDAE" alt=""><figcaption><p>Выберите таймсерию записи и сохраните</p></figcaption></figure>

## Определите базовый спрос

Далее мы определим базовый спрос. Это спрос на водохранилище до того, как будут произведены какие-либо сокращения. В предыдущем уроке спрос в примере определялся в виде скаляра (0.1) в атрибуте Max\ \_flow в выходном узле Example demand:

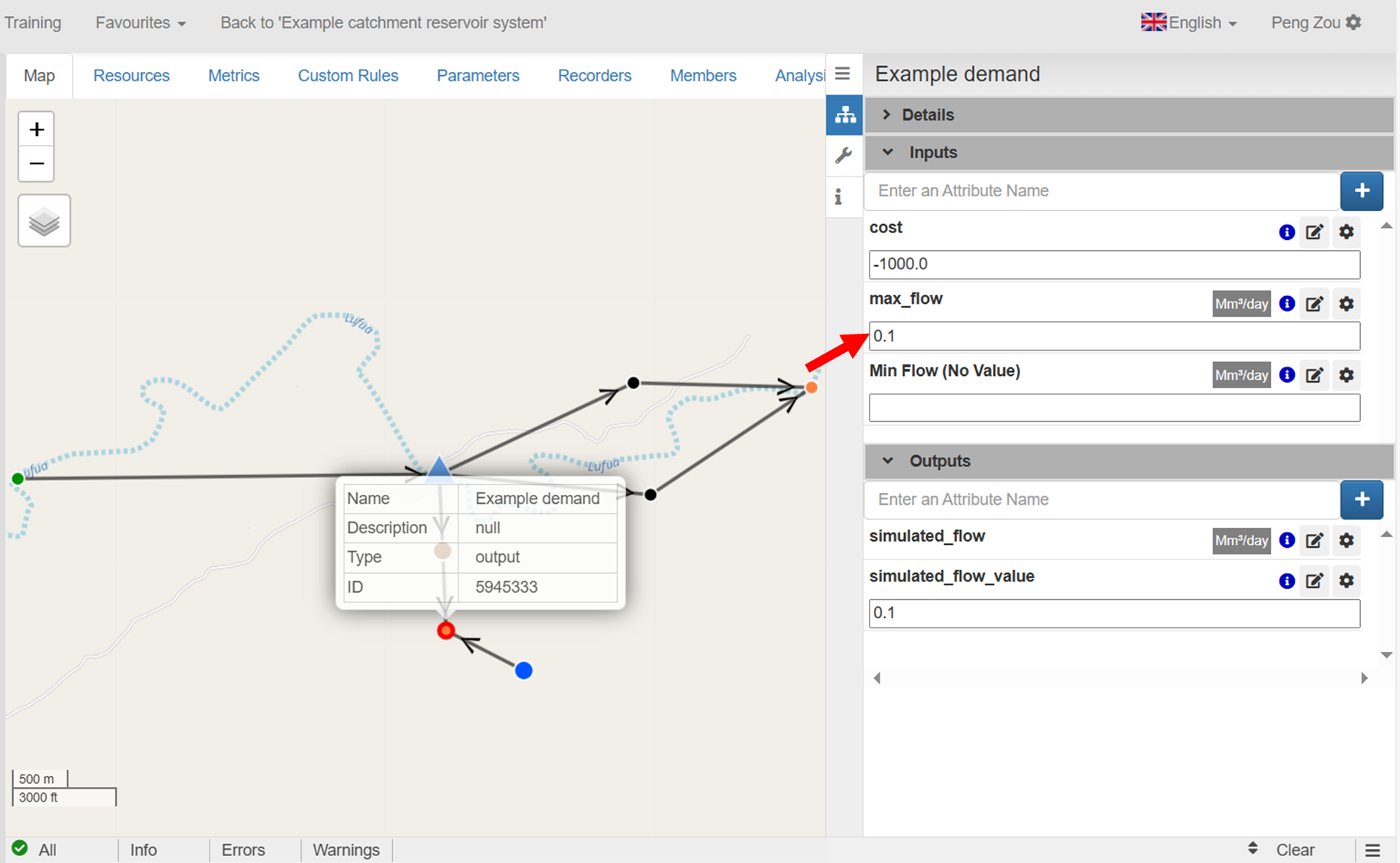

<figure><img src="/files/yj9lzHdDxcyElsKJ1IVw" alt=""><figcaption><p>Пример спроса</p></figcaption></figure>

Мы заменим это на **Ссылка на параметр.**

1. Во-первых, мы определим базовый спрос, используя **Постоянный параметр.**

Добавить новое \*\*Пивр\_параметр. \*\*

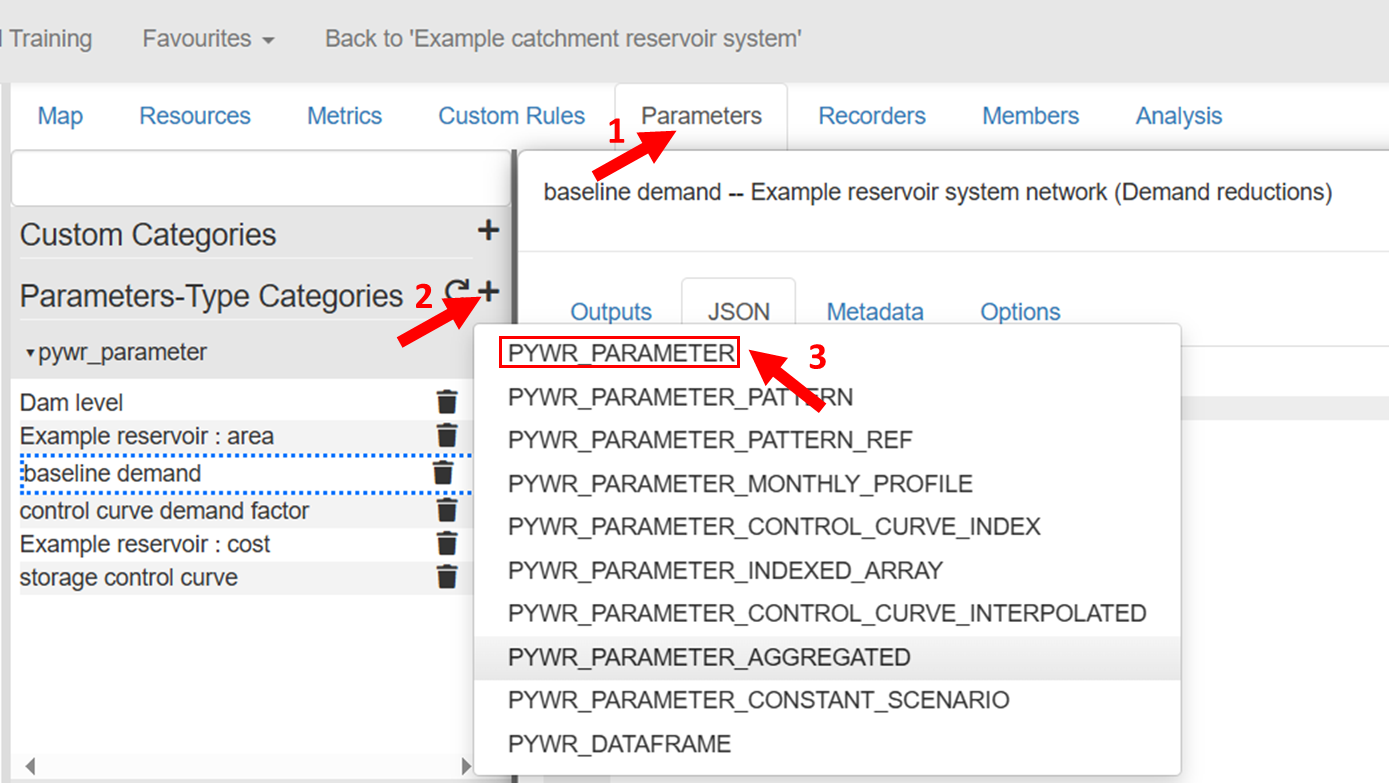

<figure><img src="/files/GRe4J1bPswL4WGPweN00" alt=""><figcaption><p>Добавьте новый параметр PYWR_</p></figcaption></figure>

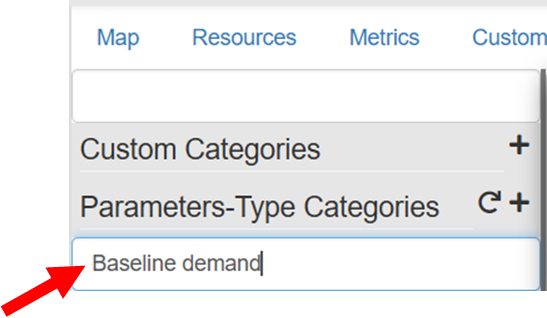

И назовите его **Базовый спрос** и нажмите *Введите*.

<figure><img src="/files/WH7hqlXHxnscsUxFlakp" alt="" width="274"><figcaption><p>Присвойте новому параметру PYWR_имя</p></figcaption></figure>

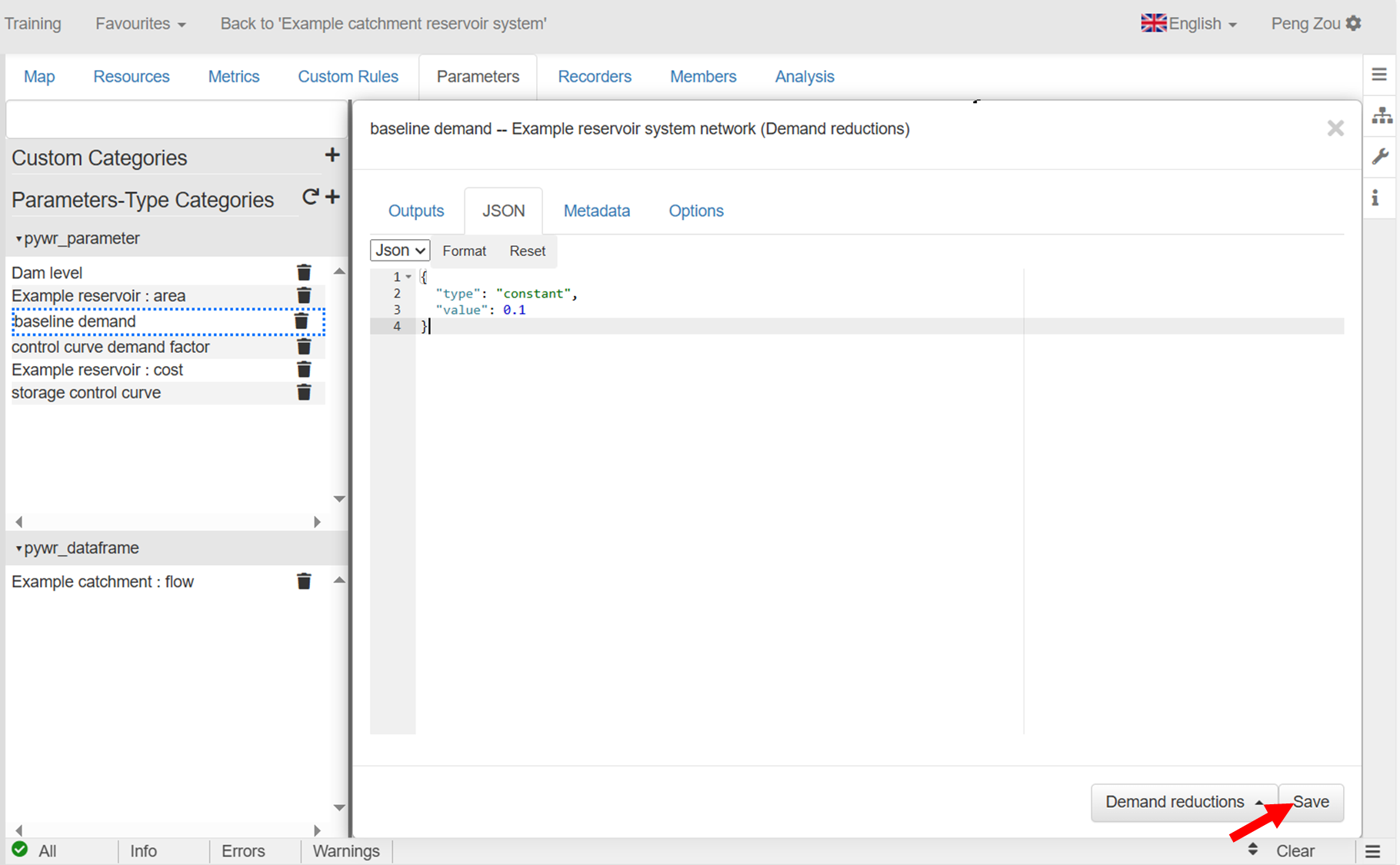

2. Базовый спрос сохранится на уровне 0.1 мм3/день. Скопируйте и вставьте фрагмент кода JSON на вкладку JSON.

```
{
	«тип»: «константа»,
	«значение»: 0.1
}
```

<figure><img src="/files/2tL7DsSTDMYn8DLHHu8n" alt=""><figcaption><p>Вставьте код и сохраните</p></figcaption></figure>

На каждом временном этапе смоделированный спрос будет представлять собой базовый спрос, умноженный на коэффициент спроса:

«Спрос на временной шаг = базовый спрос x фактор спроса»

## Вычислить **спрос на временные рамки**

Это может быть достигнуто с помощью [Агрегированный параметр](https://water-strategy.gitbook.io/water-strategy/modelling-fundamentals/parameters/aggregated-parameter).

1. Добавить новое \*\*Пивр\_параметр. \*\*

<figure><img src="/files/p9IO7bjyVMnflcT0Dmjf" alt=""><figcaption><p>Добавьте новый параметр PYWR_</p></figcaption></figure>

Присвойте новому параметру имя **«спрос на временные шаги»**

<figure><img src="/files/7BvlVBlEr2Opw4rOHP0i" alt="" width="274"><figcaption><p>Присвойте новому параметру имя</p></figcaption></figure>

2. Скопируйте и вставьте фрагмент кода JSON на вкладку JSON.

```
{
	«тип»: «Агрегированный параметр»,
	«agg_func»: «продукт»,
	«параметры»: [
		«базовый спрос»,
		«коэффициент спроса на контрольную кривую»
	]
}
```

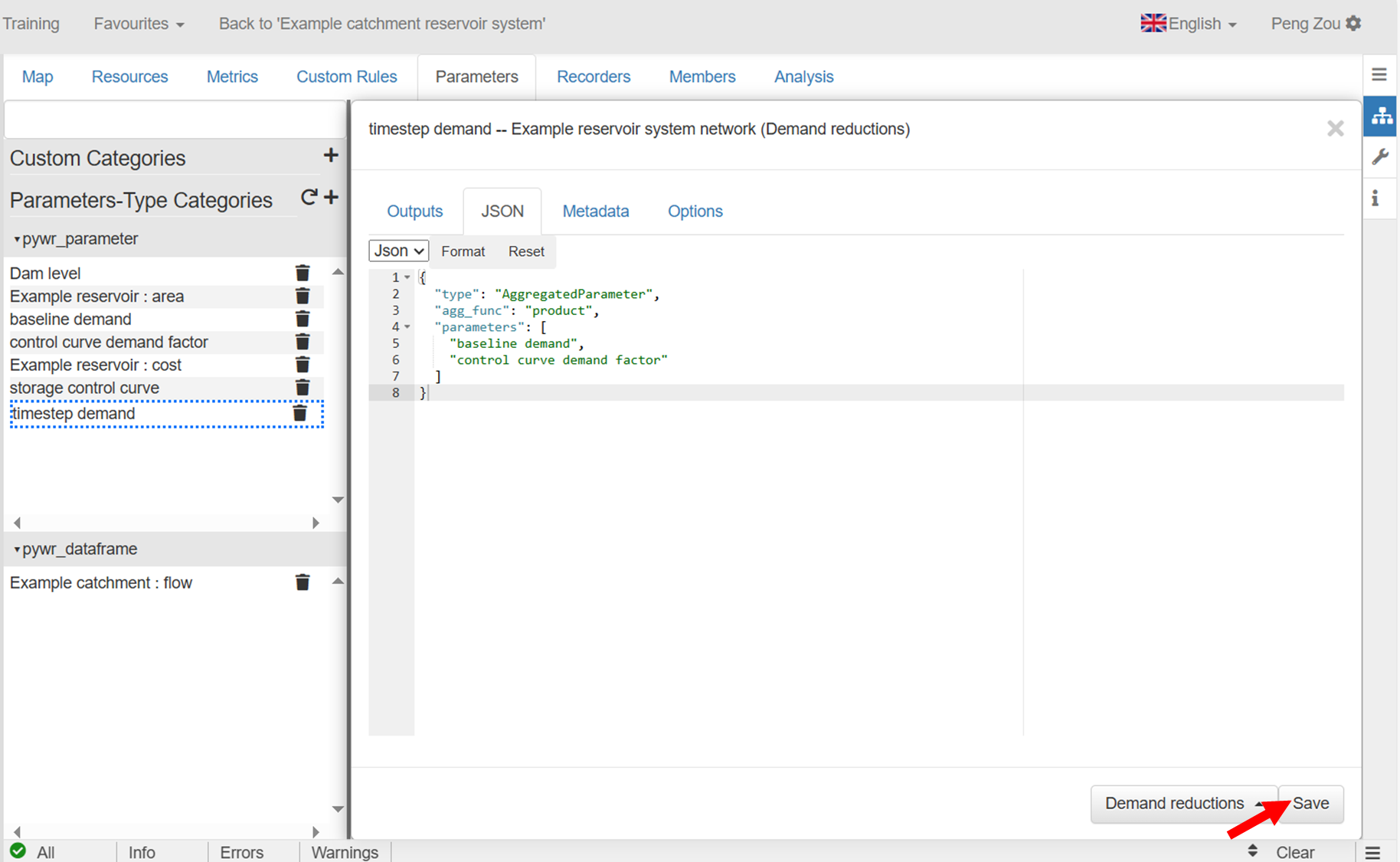

<figure><img src="/files/M1hpZovOjMKvgoKfDfQ6" alt=""><figcaption><p>Вставьте код и сохраните</p></figcaption></figure>

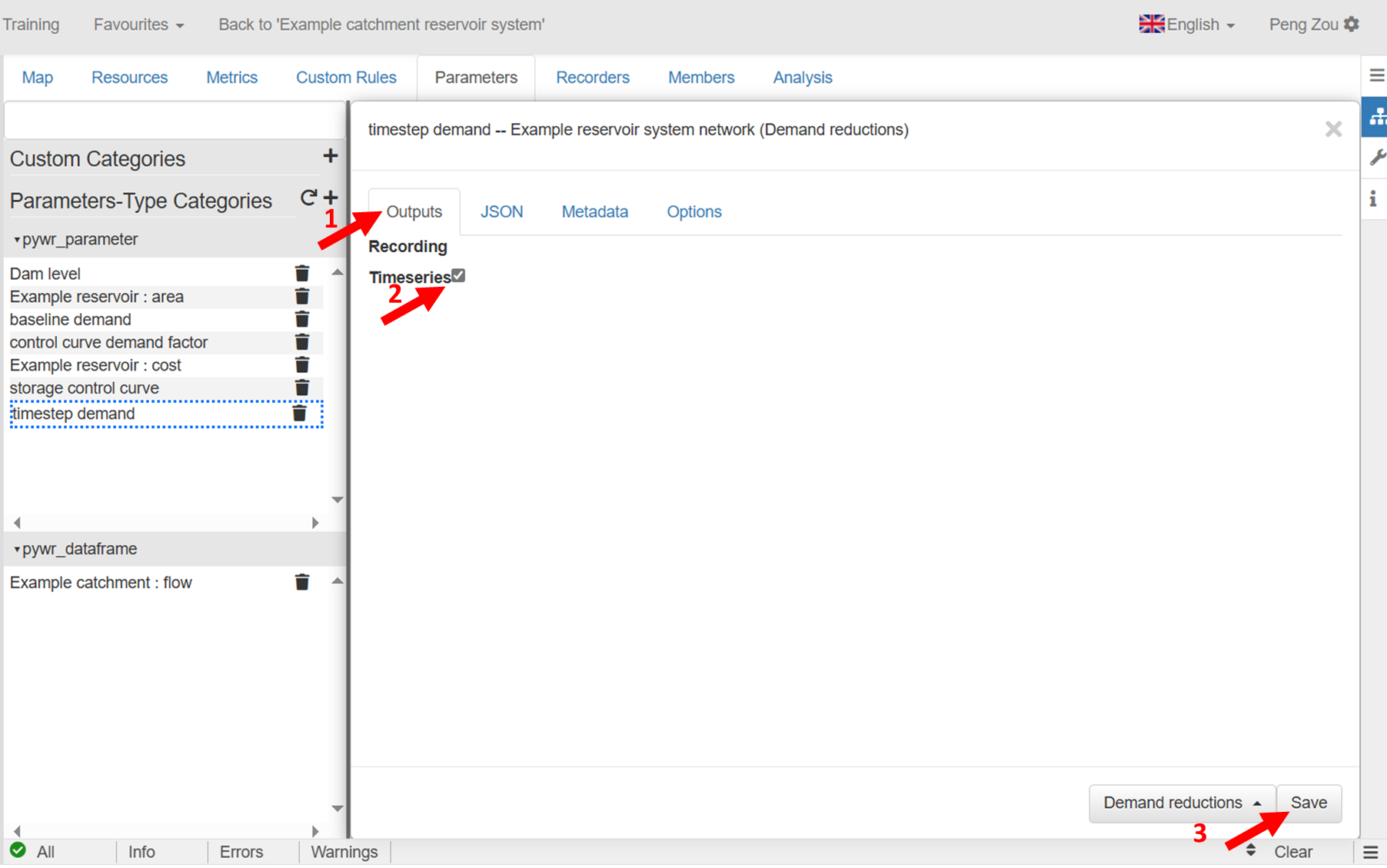

Выберите, чтобы значение этого параметра выводилось на каждом временном шаге.

<figure><img src="/files/toPzRWr2MWSthaz9HP3V" alt=""><figcaption><p>Выберите запись временных рядов</p></figcaption></figure>

3. **«спрос на временные шаги»** определяет спрос на каждом временном этапе с учетом состояния резервуара (т.е. хранилища в реальном времени).

Это **Параметр** должна быть указана на **макс\_атрибут flow** узла Demand.

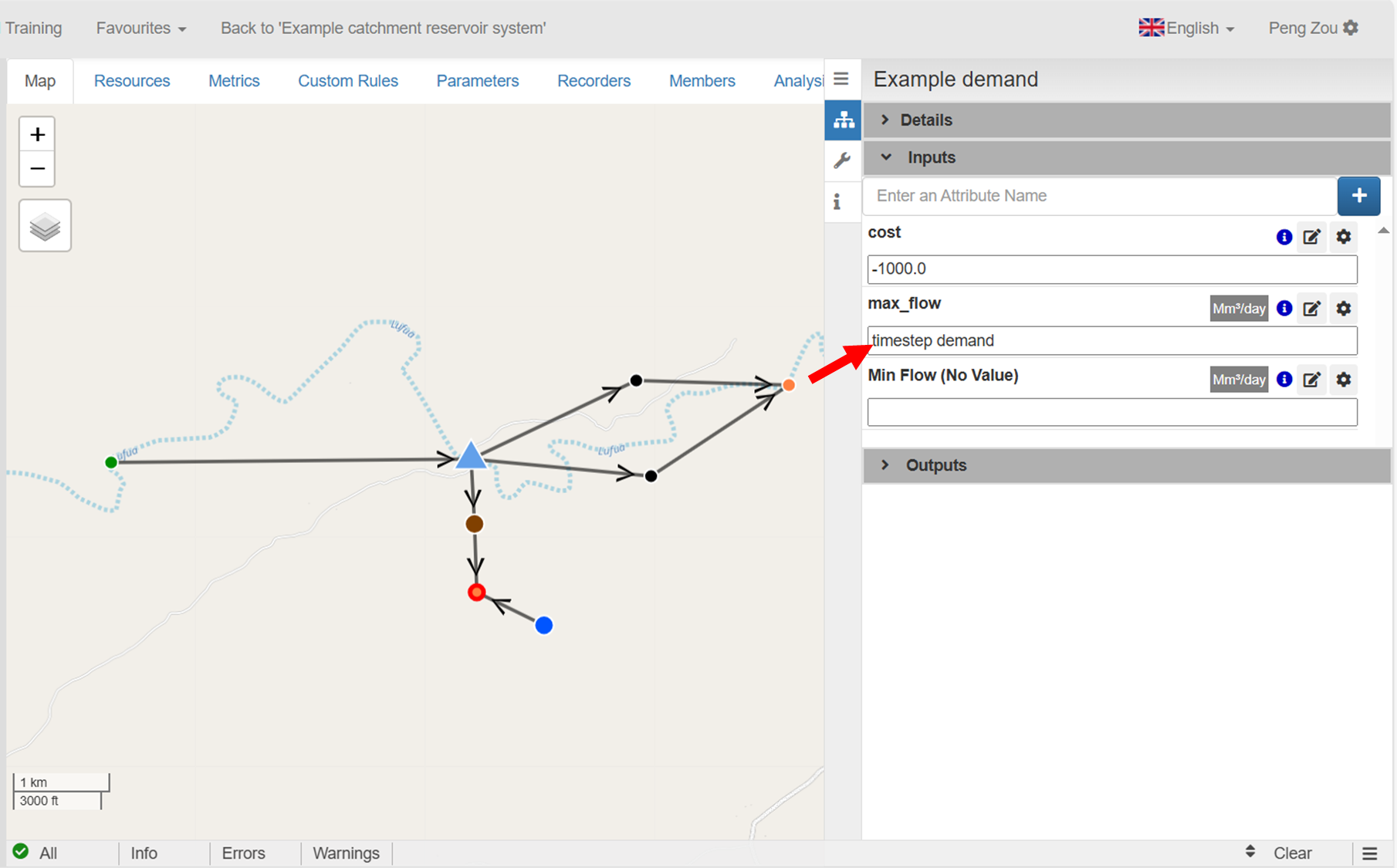

4. Нажмите на узел «Спрос» и напишите или вставьте '**спрос на временные рамки»** в атрибуте max\ \_flow, заменяющем скалярное значение (0.1).

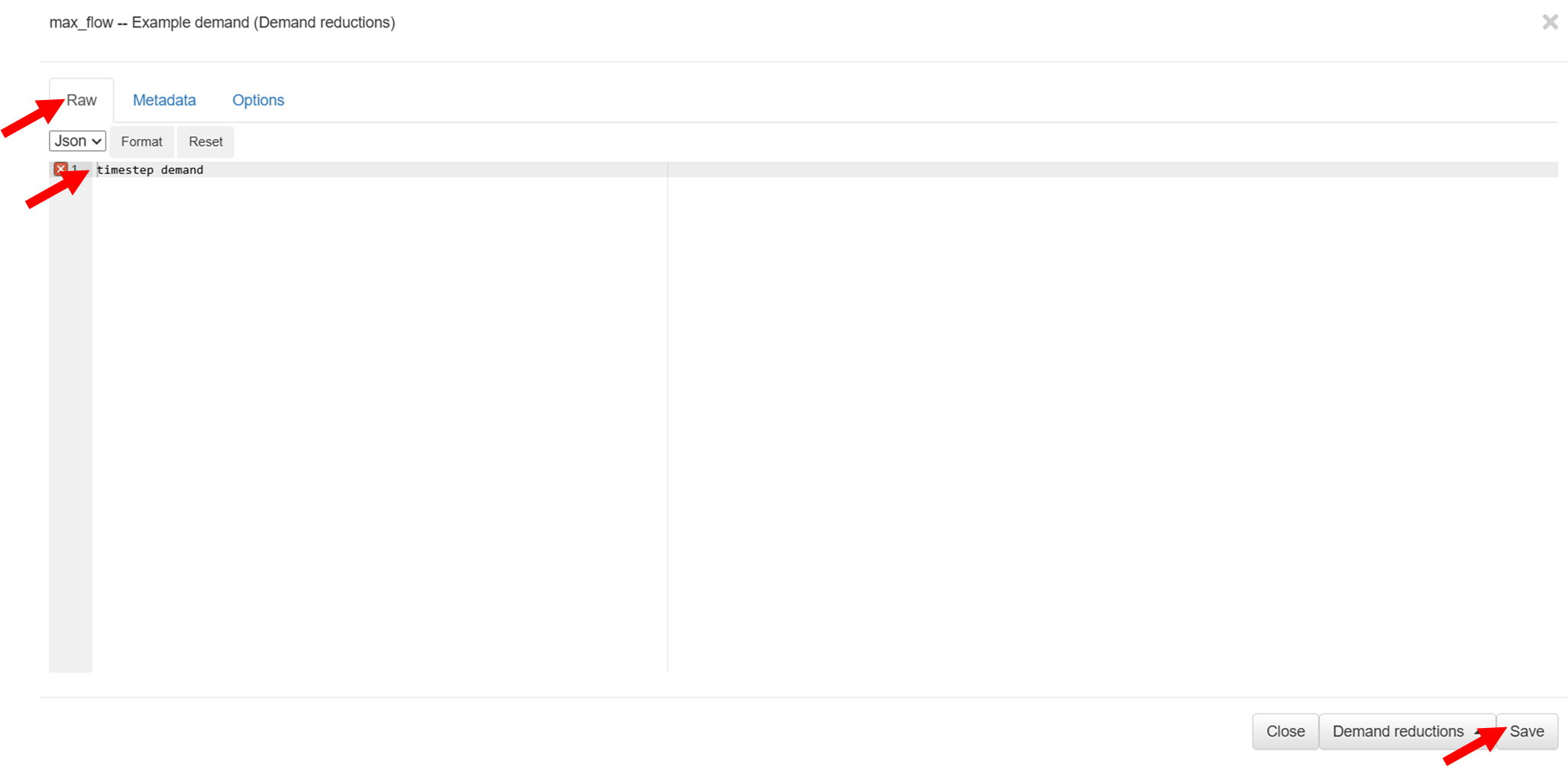

<figure><img src="/files/RYElpv2CxSnkfpMUtbw8" alt=""><figcaption><p>Введите имя атрибута max_flow</p></figcaption></figure>

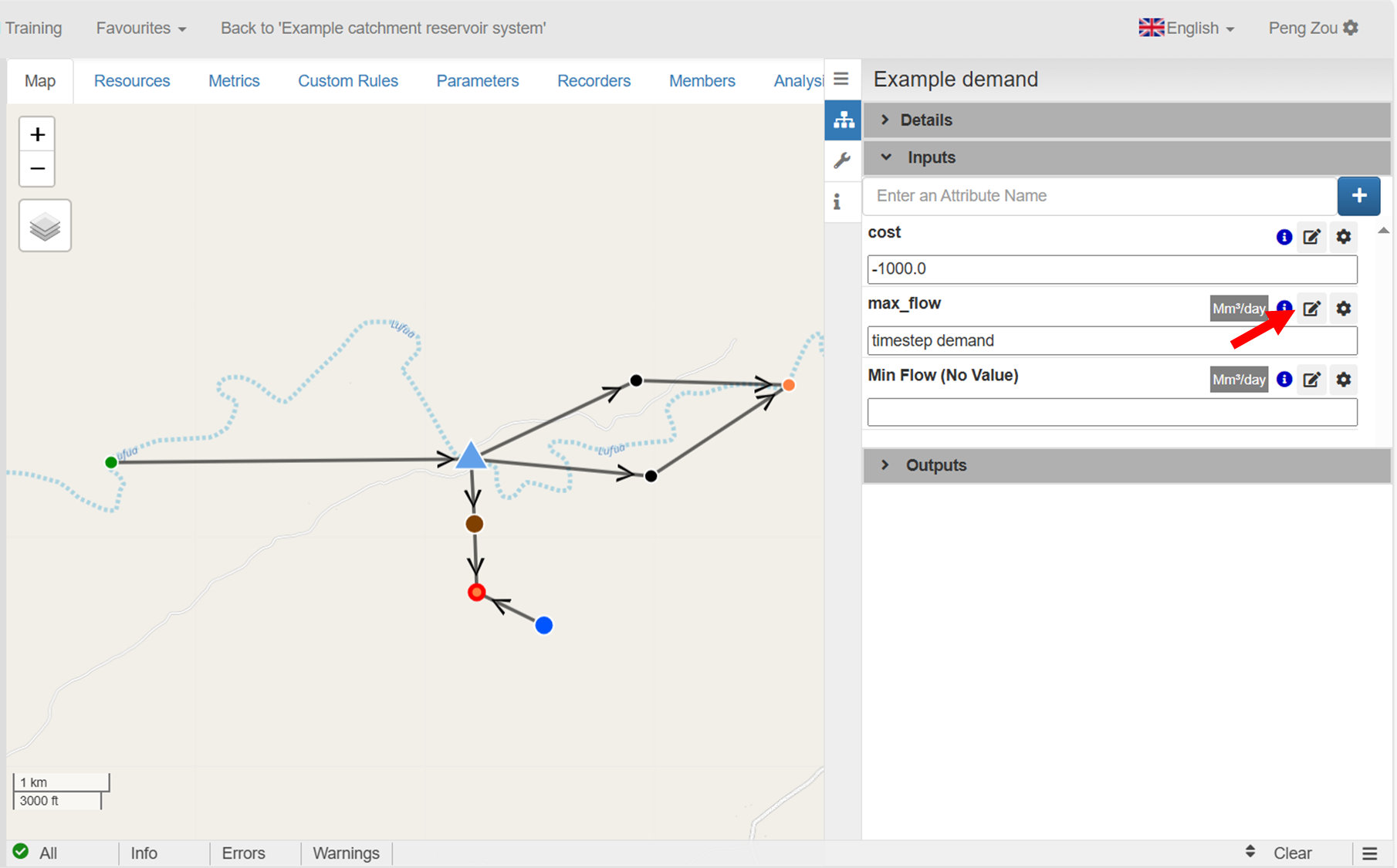

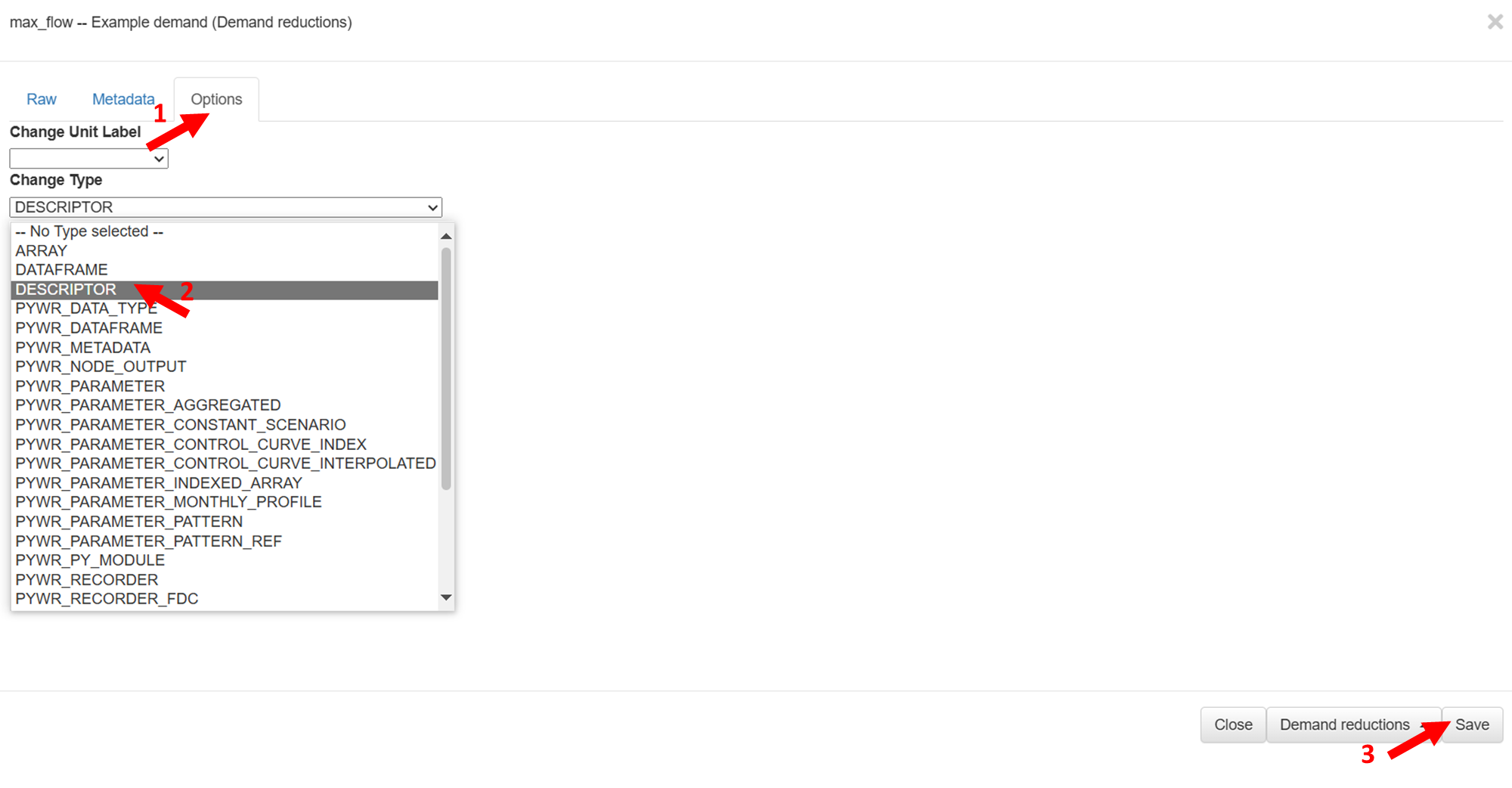

Обратите внимание, что если имя параметра не сохраняется, измените тип записи на **«Дескриптор»**.

<figure><img src="/files/wmBFVv9gnC5Y0KTiPbh9" alt=""><figcaption><p>Нажмите на редактирование max_flow</p></figcaption></figure>

<figure><img src="/files/uz3kwm21CbbJYSU8lX04" alt=""><figcaption><p>Выберите ДЕСКРИПТОР</p></figcaption></figure>

<figure><img src="/files/qea2RB9hhs6gyGyK89wc" alt=""><figcaption><p>Введите имя</p></figcaption></figure>

Не забудьте сохранить изменения.

## Запустите модель и просмотрите результаты

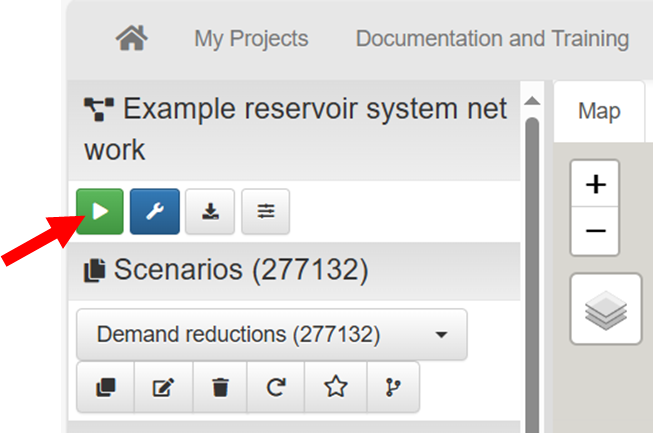

1. **Беги** модель.

<figure><img src="/files/281fPNxZ1OxFkTXiaYr8" alt="" width="327"><figcaption><p>Нажмите, чтобы запустить модель</p></figcaption></figure>

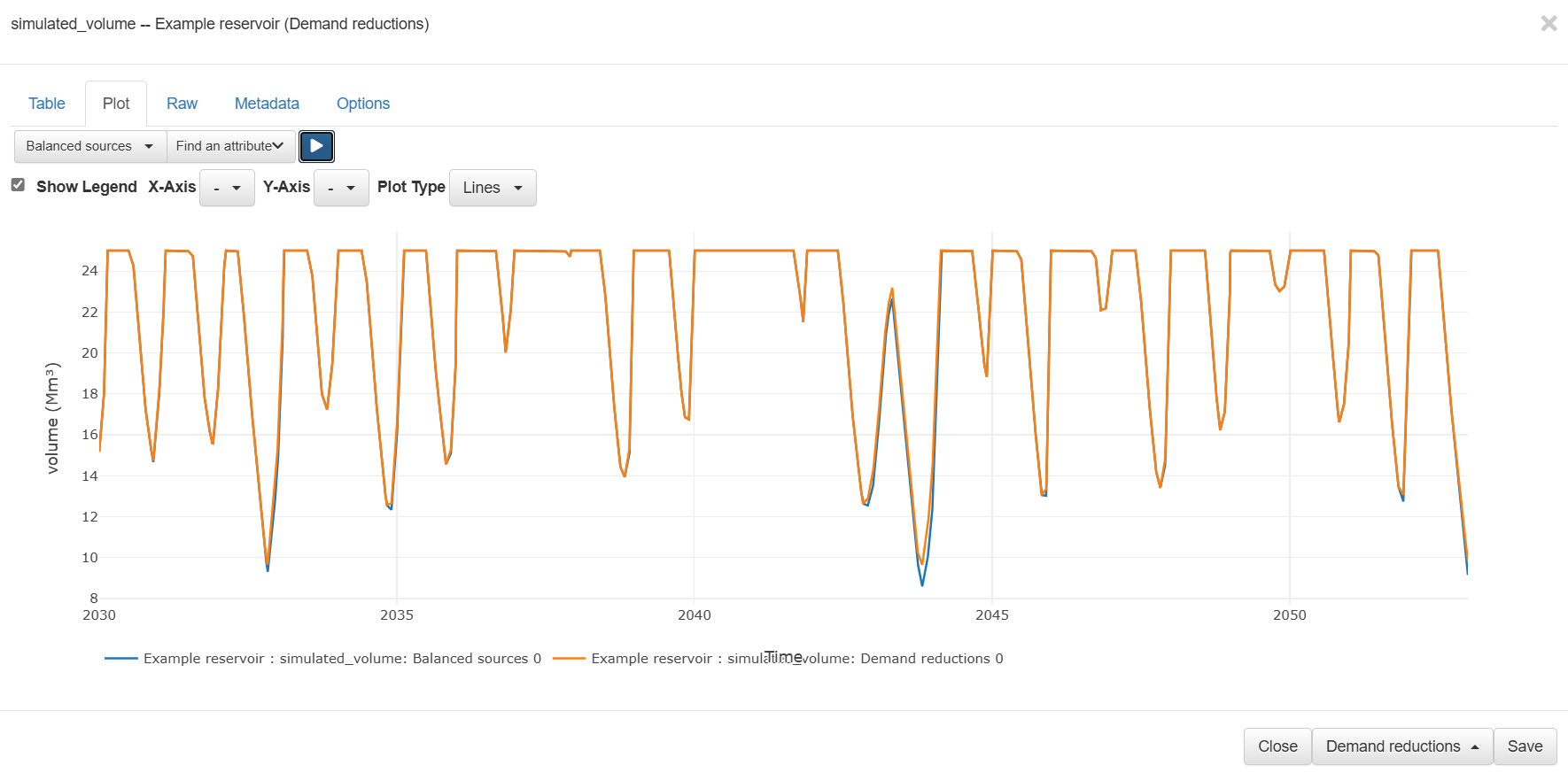

2. Просмотрите **смоделирован** \ \_объем на водохранилище

<figure><img src="/files/Wew4TsdRNv1sFar2R3uq" alt=""><figcaption><p>Смоделированный объем резервуара</p></figcaption></figure>

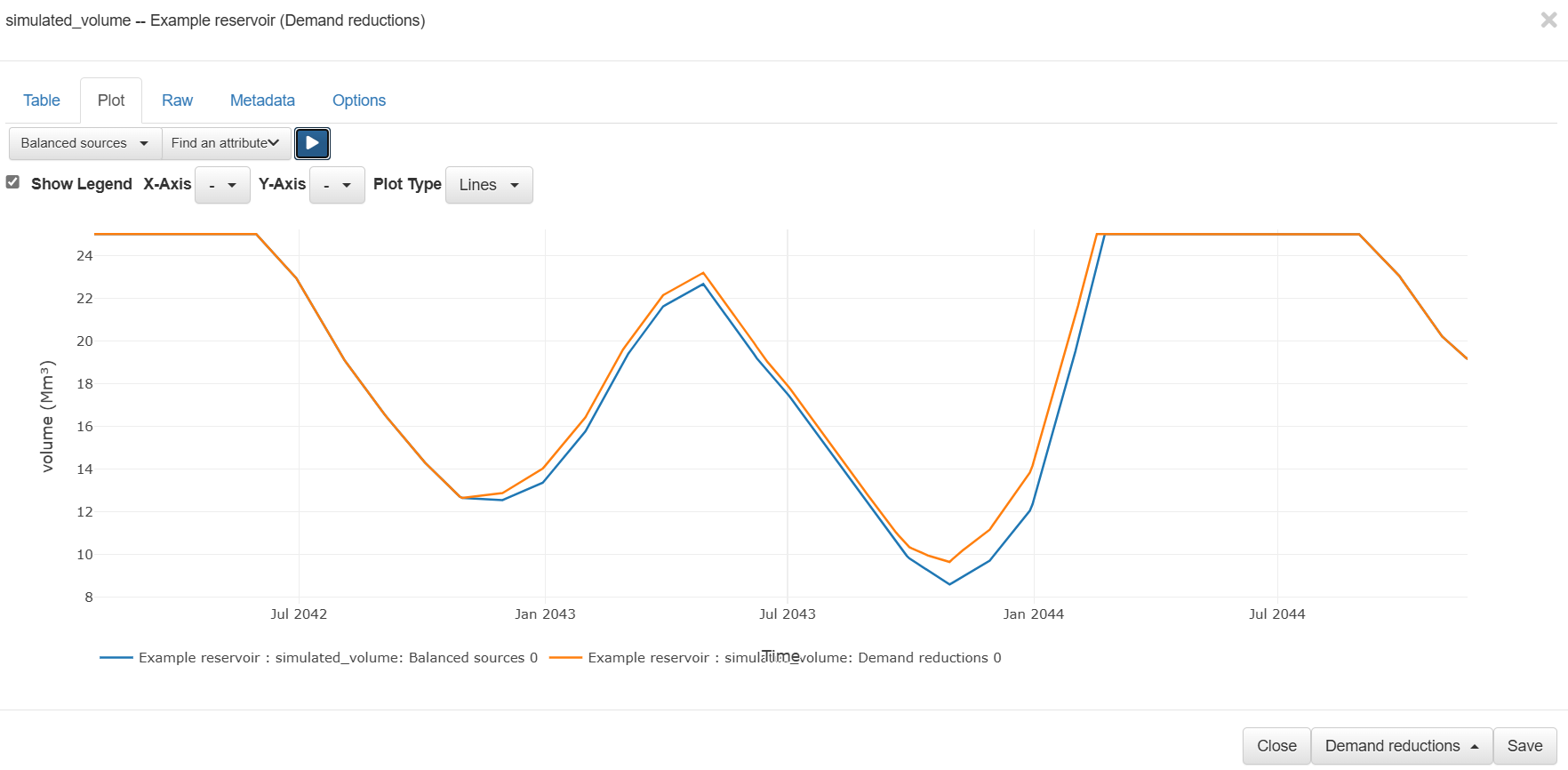

Вы можете **зум** в засуху, например, это засуха, произошедшая в 2042-2044.

<figure><img src="/files/tTeQYRZaYwhBJ9NigU7W" alt=""><figcaption><p>Смоделированный объем резервуара в 2042-2044</p></figcaption></figure>

В сценарии, предусматривающем сокращение спроса, запасы запасов в водохранилище снизились не так низко (9.4 против 8.17 Мм3).

3. Нажмите на смоделированный\ \_поток узла Demand. Можно увидеть снижение спроса.

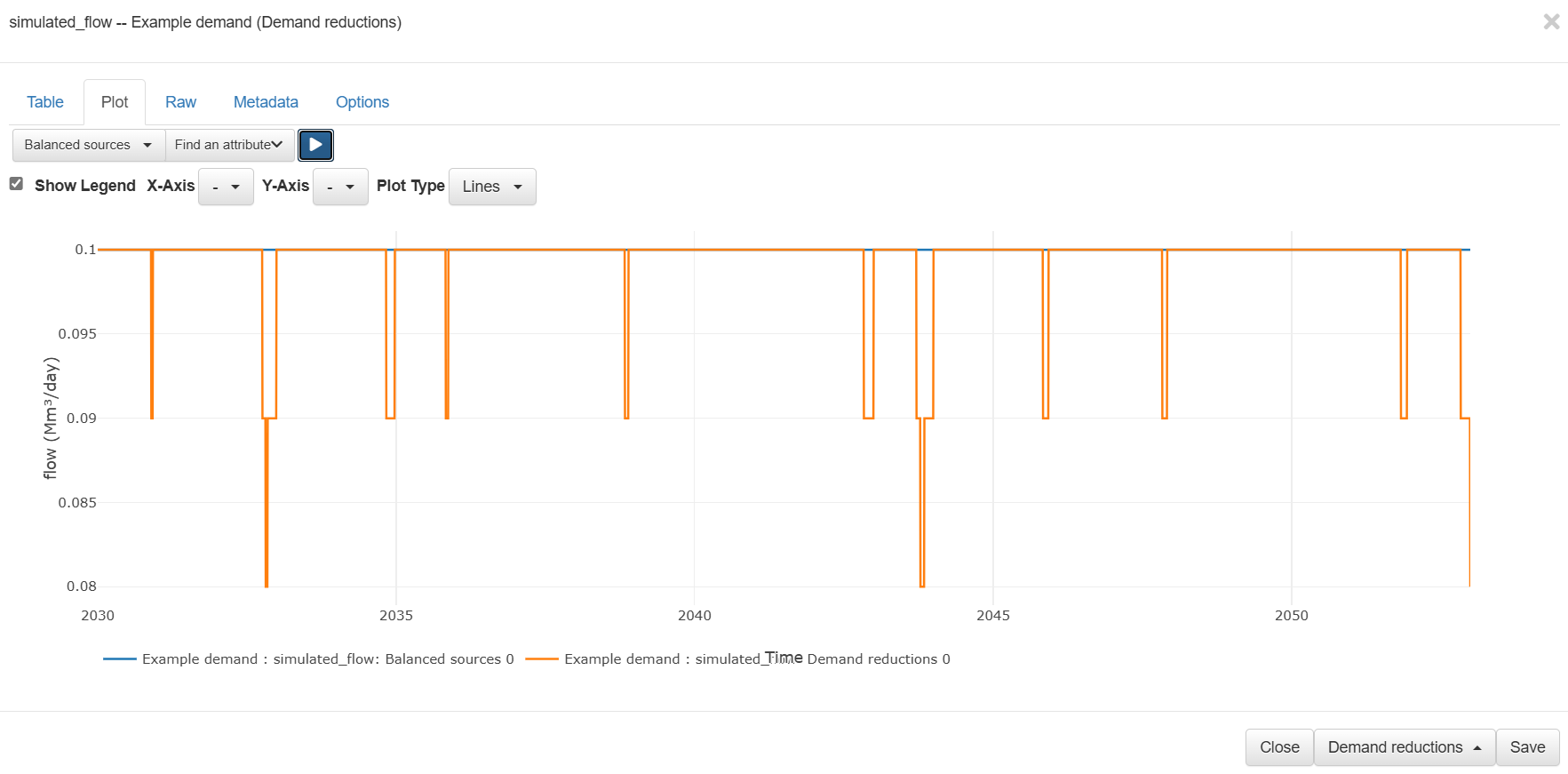

<figure><img src="/files/L3lsp9OdgkkvraF4Z3pT" alt=""><figcaption><p>simulated_flow узла «Спрос»</p></figcaption></figure>

4. Вы можете просмотреть выходные данные параметра контрольного отверждения, нажав на **Сетевые данные** вид.

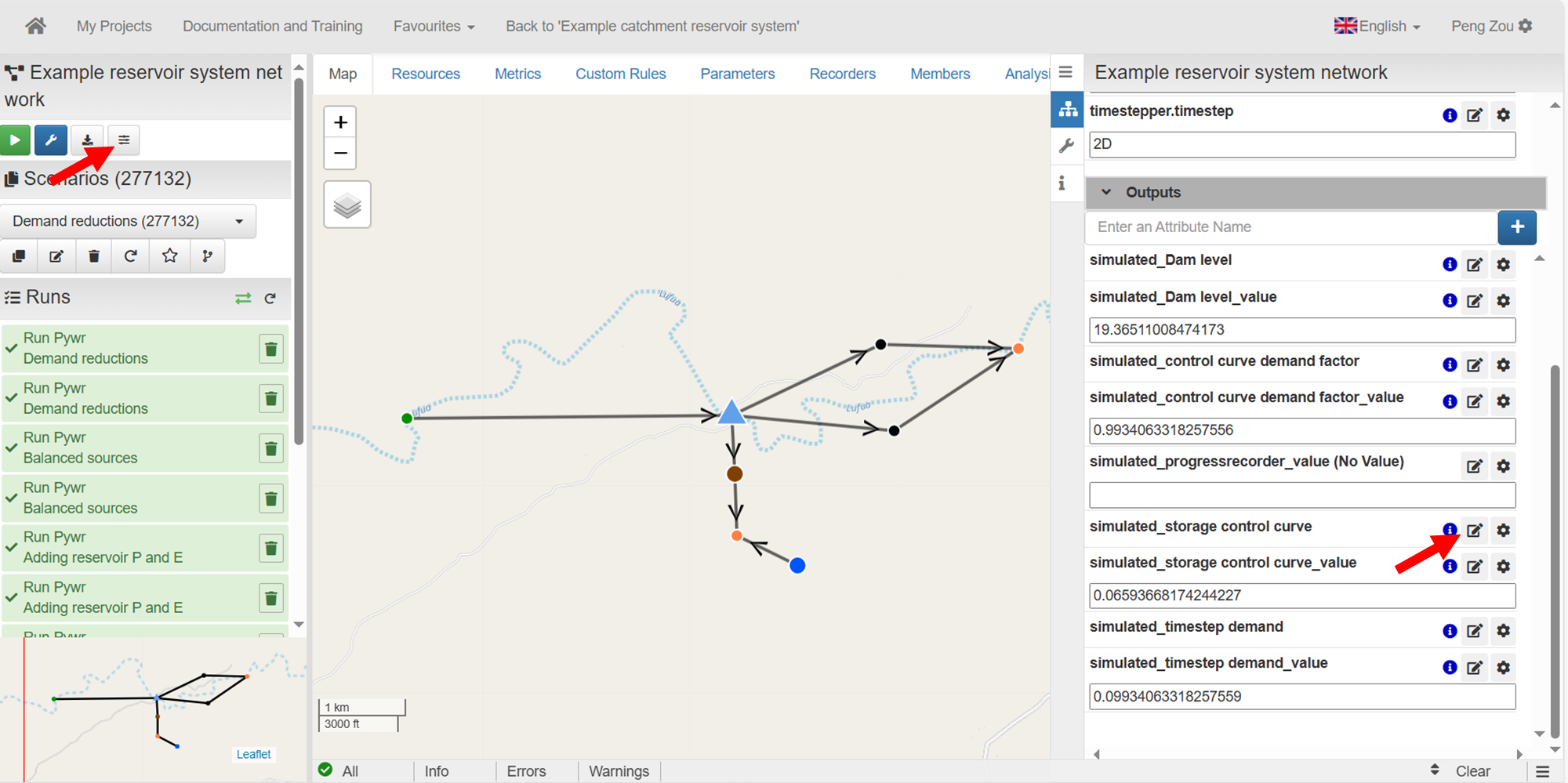

<figure><img src="/files/dJRN9EyFvBV2MF8B8zgf" alt=""><figcaption><p>Нажмите, чтобы просмотреть выходные данные параметра контрольного отверждения</p></figcaption></figure>

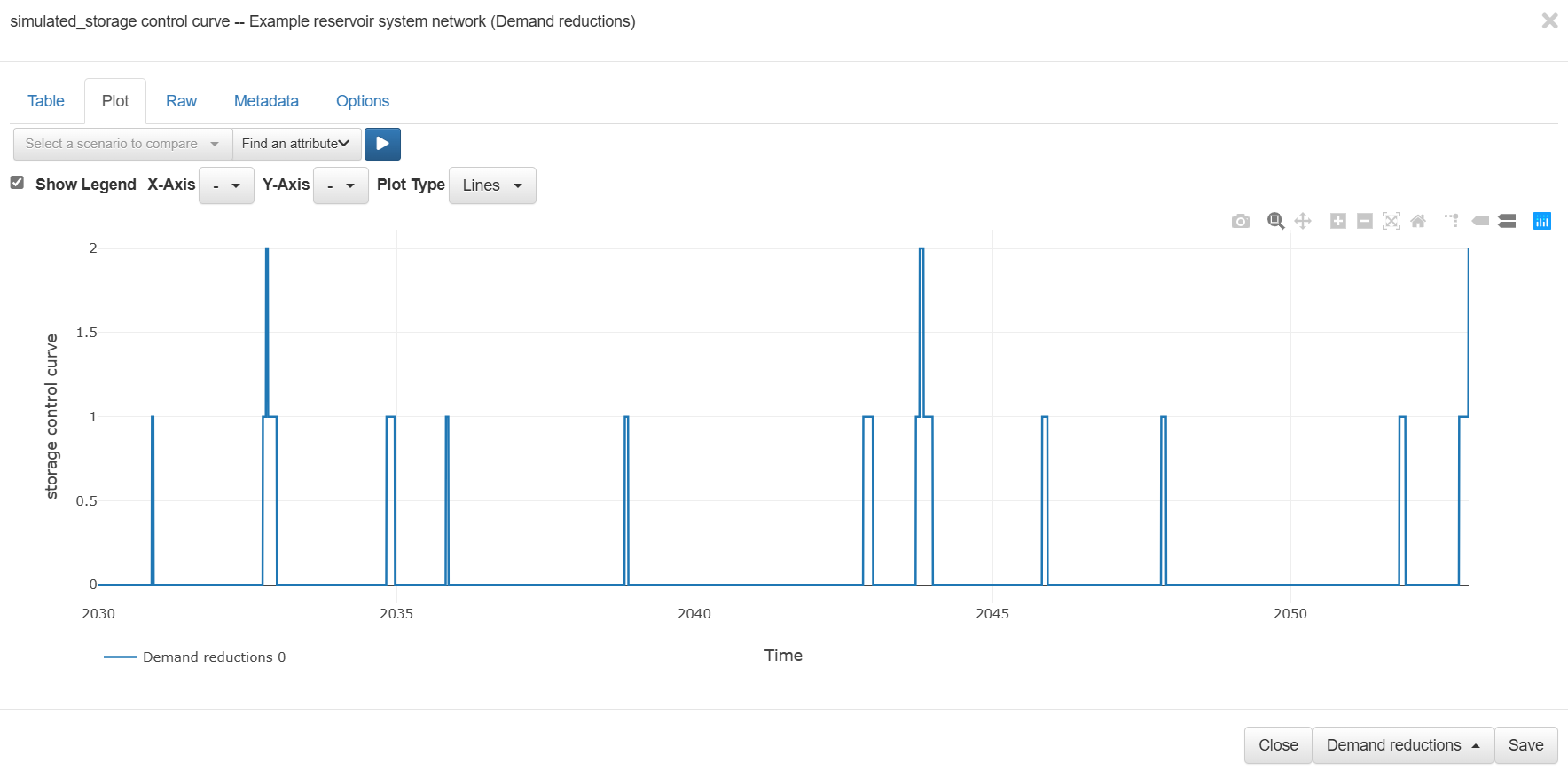

Нажав на **смоделировано\_кривая управления хранением** показывает, какой индекс возвращает кривая управления хранением на каждом временном шаге. Это значение варьируется от 0 до 2.

<figure><img src="/files/kUPkNLA3R5NWH9fVg0DY" alt=""><figcaption><p>Вывод параметров контрольного отверждения</p></figcaption></figure>

## Упражнение <a href="#exercise" id="exercise"></a>

1. Увеличьте базовый параметр спроса. Насколько высоким может быть базовый спрос до полного опорожнения резервуара?


---
