Добавление узлов и связей (ребер)

Узлы и звенья (также называемые «ребрами») являются фундаментальными компонентами модели водной системы. Узлы представляют собой определенные элементы системы, такие как резервуары, водосборные бассейны и водоемы, каждый из которых обладает уникальными свойствами, которые называются атрибутами. Например, один из атрибутов — это «max\ _flow», то есть максимальный поток, проходящий через узел.

Эти атрибуты могут быть разных типов (например, ежемесячные профили) и определяют поведение конкретного узла.

Ребра представляют собой соединения или пути, по которым вода течет между узлами, представляя собой реки, трубопроводы или каналы. Вместе узлы и ребра образуют структуру сети, определяющую движение воды по системе.

Приведенное ниже видео поможет вам выполнить следующие шаги.

1. Нажмите на сеть, которую вы создали на первом этапе, «Моя новая сеть»

Это открывает сеть. Если при создании сети вы выбрали отображение карты, карта будет показана.

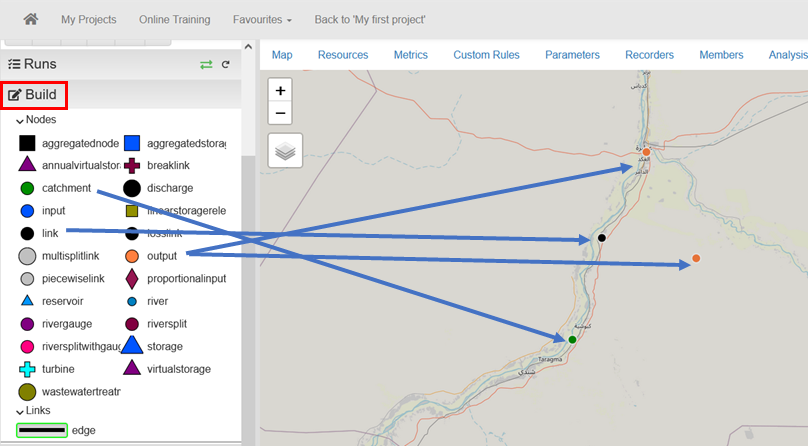

1. Приблизьтесь к месту на карте, где вы хотите построить сеть. Мы приблизимся к реке Нил в Судане. Далее нажмите на Построить значок, выделенный красным цветом, для просмотра палитры узлов с доступным списком узлов.

2. Перетащите нужные узлы. В этом случае мы будем использовать:

• 1 Водосборный бассейн — который будет представлять собой воду, поступающую в систему

• 1 Ссылка — соединительный узел

• 2 Выходные узлы — эти узлы удаляют воду из системы. Один из них будет узлом спроса, а другой — устьем или «стоком» реки.

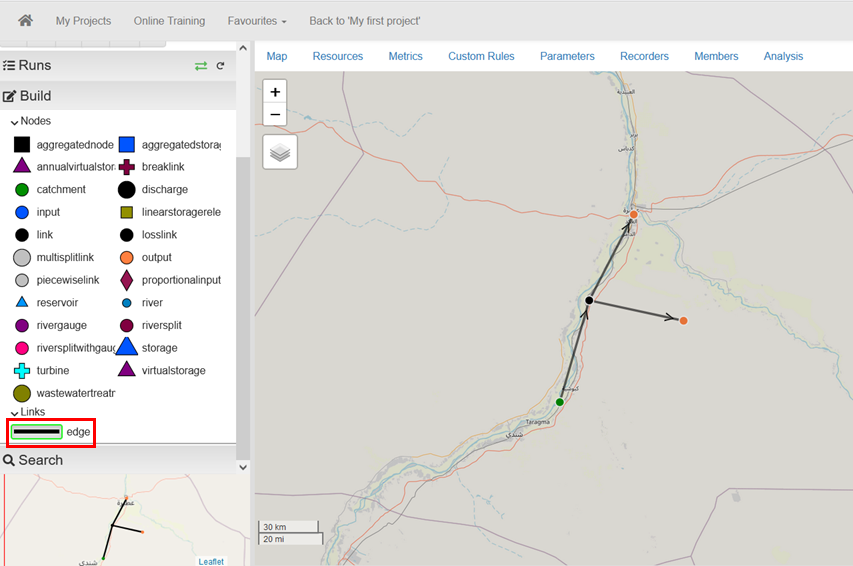

1. Чтобы соединить узлы, нажмите на край для включения режима ссылок. Нажмите на начальный узел (водосбор), а затем на конечный узел (ссылку). Ноды должны начинаться с вышестоящего узла и заканчиваться на нижестоящем узле.

Обратите внимание: после создания подключений снова нажмите на край снова для отключения режима ссылок.
