Использование штрафов за распределение средств и правил контроля для сбалансирования источников

Использование штрафов за распределение средств для балансировки источника

Штрафы за распределение средств могут использоваться для сбалансированного использования источников спроса. В предыдущих упражнениях Пример резервуара имел статический штраф за распределение средств в размере -200.

Можно использовать параметры, позволяющие изменять размер штрафа за распределение ресурсов в зависимости от хранения резервуара в реальном времени. Это можно сделать с помощью Интерполированный параметр объема. Как только размер штрафа за распределение ресурсов резервуара будет изменен, его можно использовать вместе со штрафами за распределение других источников, чтобы сбалансировать использование источников.

1. Клонируйте «Добавление резервуаров P и E» сценарий и назовите новый «Сбалансированные источники»

2. Отредактируйте атрибут «Штраф за распределение» (атрибут «стоимость») узла «Резервуар» и измените его тип на 'PYWR_ПАРАМЕТР'

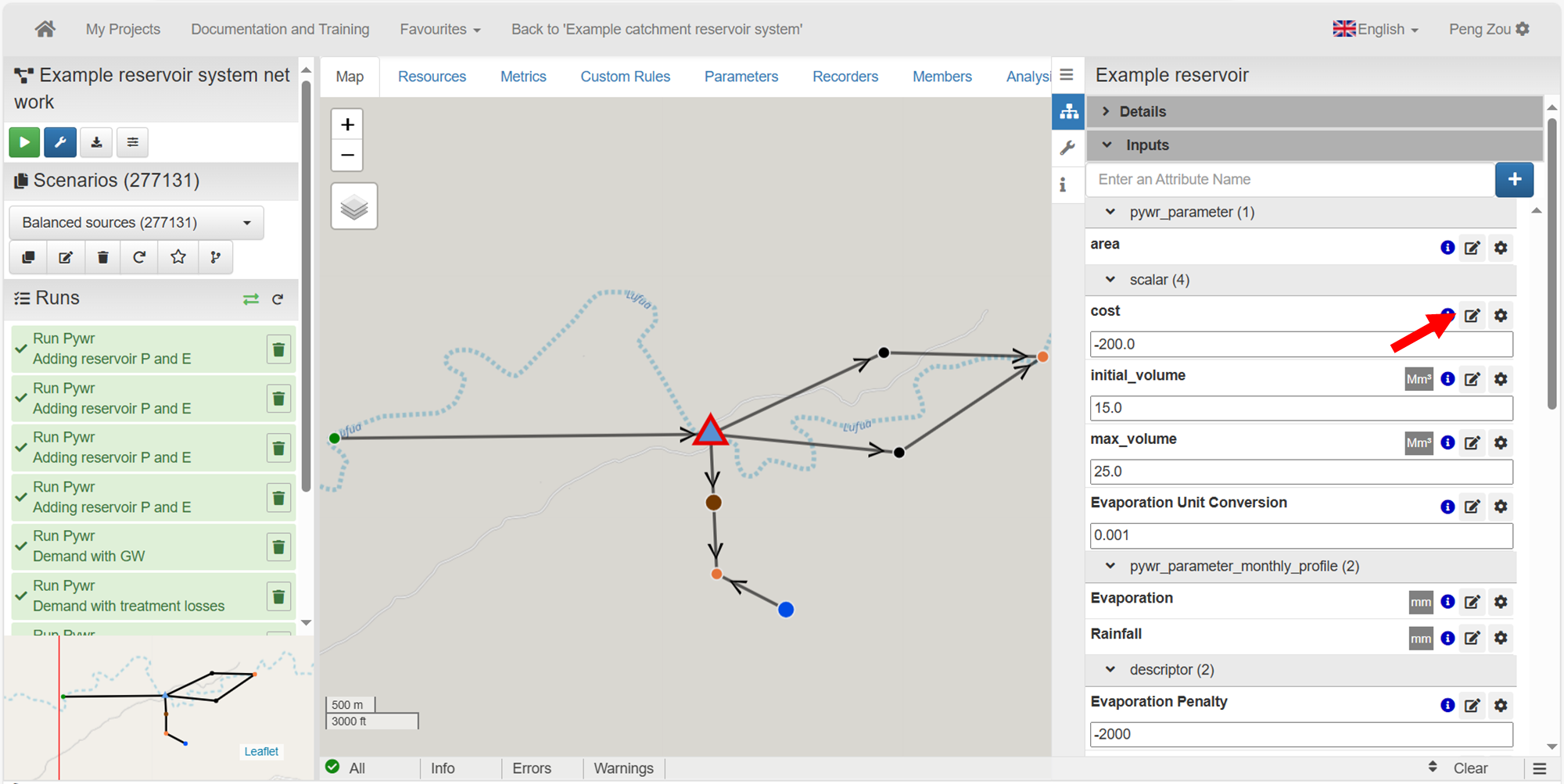

Изменить атрибут «стоимость» (атрибут «Штраф за распределение»)

1. На вкладке JSON вставьте следующий код JSON. Этот интерполированный параметр объема присваивает резервуару штраф в размере 0, если резервуар заполнен, и -200, если резервуар пуст. Если резервуар заполнен или пуст, размер штрафа за распределение ресурсов интерполируется в диапазоне от 0 до -200.

{
	«тип»: «Параметр интерполированного объема»,
	«узел»: «Пример резервуара»,
	«объемы»: [
		0,
		25
	],
	«ценности»: [
		-200,
		0
	],
	«interp_kwargs»: {
		«вид»: «линейный»
	},
	«комментарий»: «объемы: 3 мм, значения: штраф за распределение»
}

1. На узле «Ввод грунтовых вод» установите значение макс_течь на 0.02 и установите штраф за распределение до 50.0. Положительный штраф за распределение ресурсов в размере 50 означает, что узел грунтовых вод используется только в том случае, если штраф за распределение воды в водохранилище составляет менее -50, то есть когда водохранилище заполнено на 75%. Это означает, что когда водохранилище будет почти заполнено, грунтовые воды использоваться не будут. Только после того, как резервуар будет достаточно истощен, узел грунтовых вод начнет поставлять воду нуждающимся.

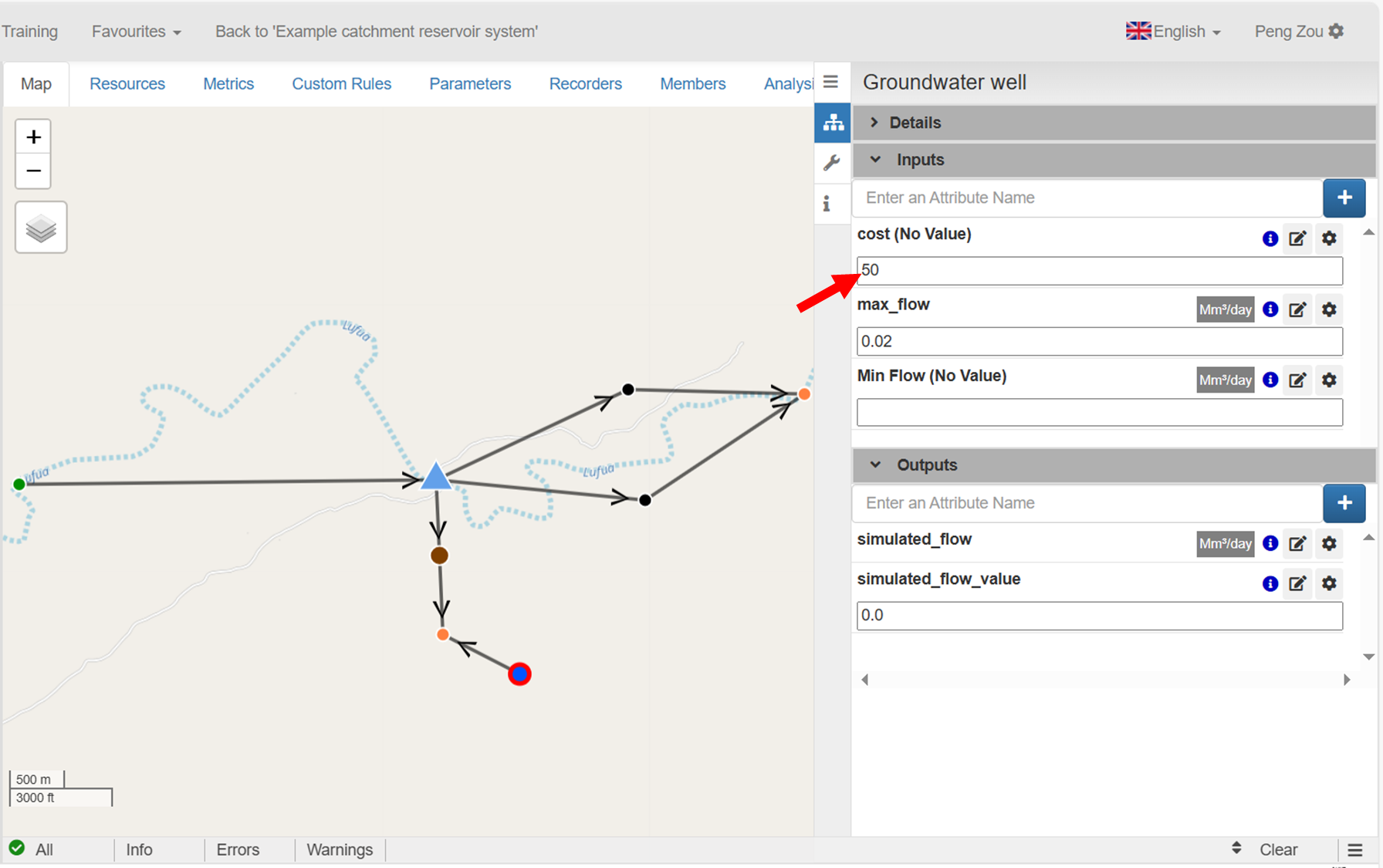

Установите штраф/стоимость распределения

1. Запустите модель и просмотрите смоделировано_течь узла ввода грунтовых вод и сравните с спрос со стороны GW; и смоделировано_объем узла Reservoir и сравните оба с Добавление резервуаров P и E.

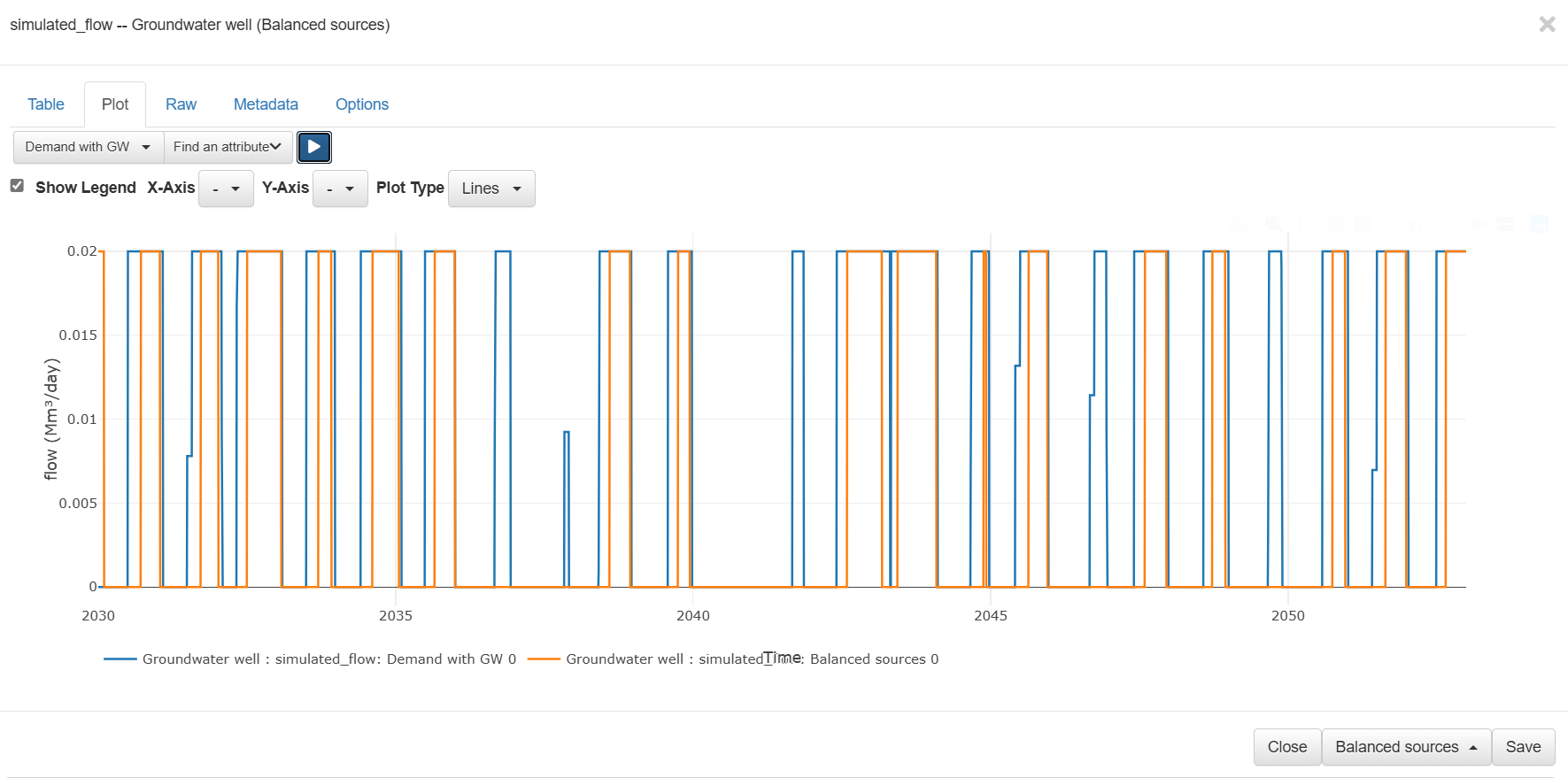

Сравнение поступления грунтовых вод

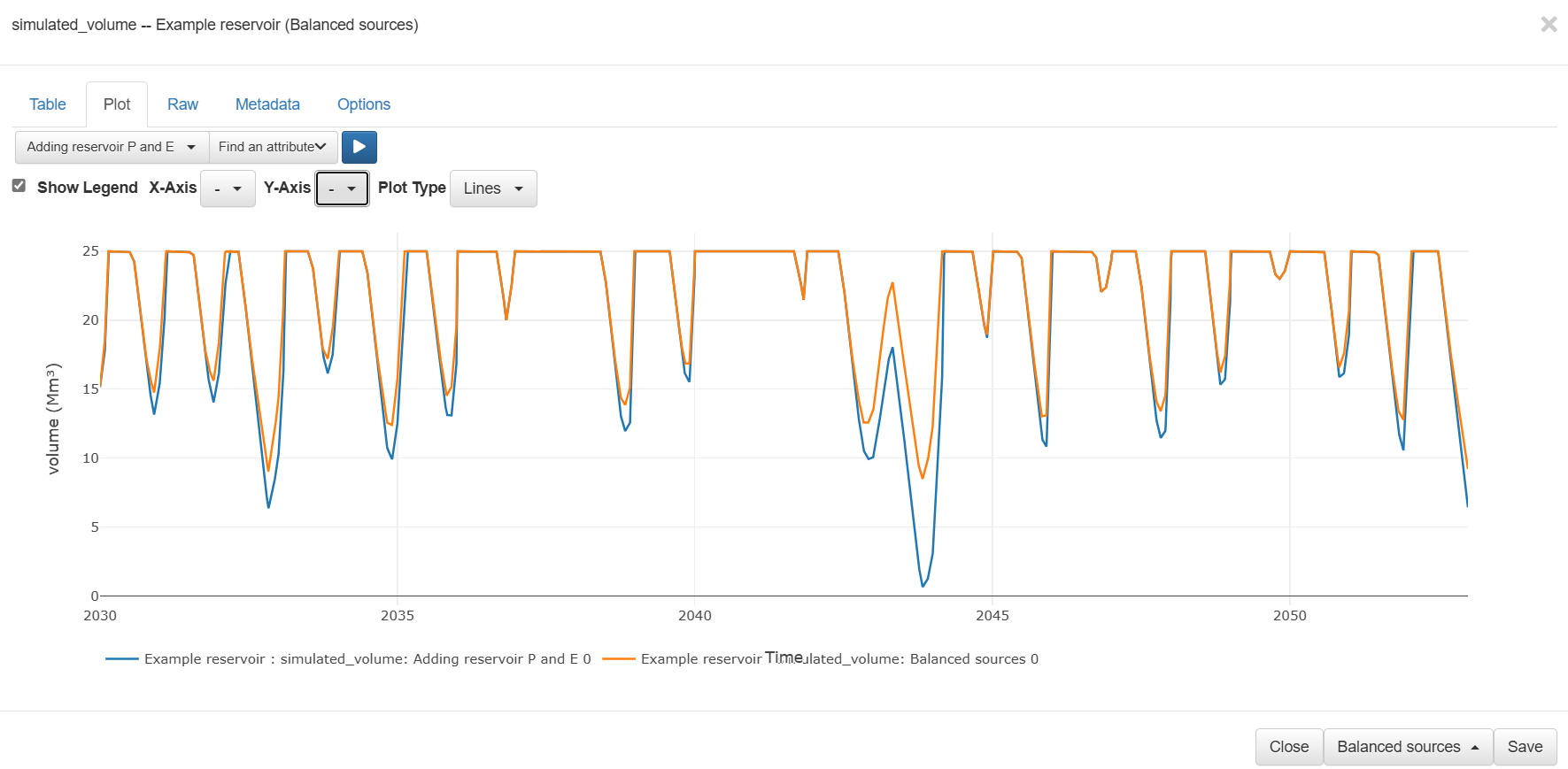

Сравнение объемов резервуара

Как вы можете видеть, Сбалансированный сценарий который оранжевый, использует источник грунтовых вод меньше, чем в предыдущем сценарии. Если лицензия на узел грунтовых вод ограничена, это позволит сохранить объем лицензии. Это будет показано в другом уроке.

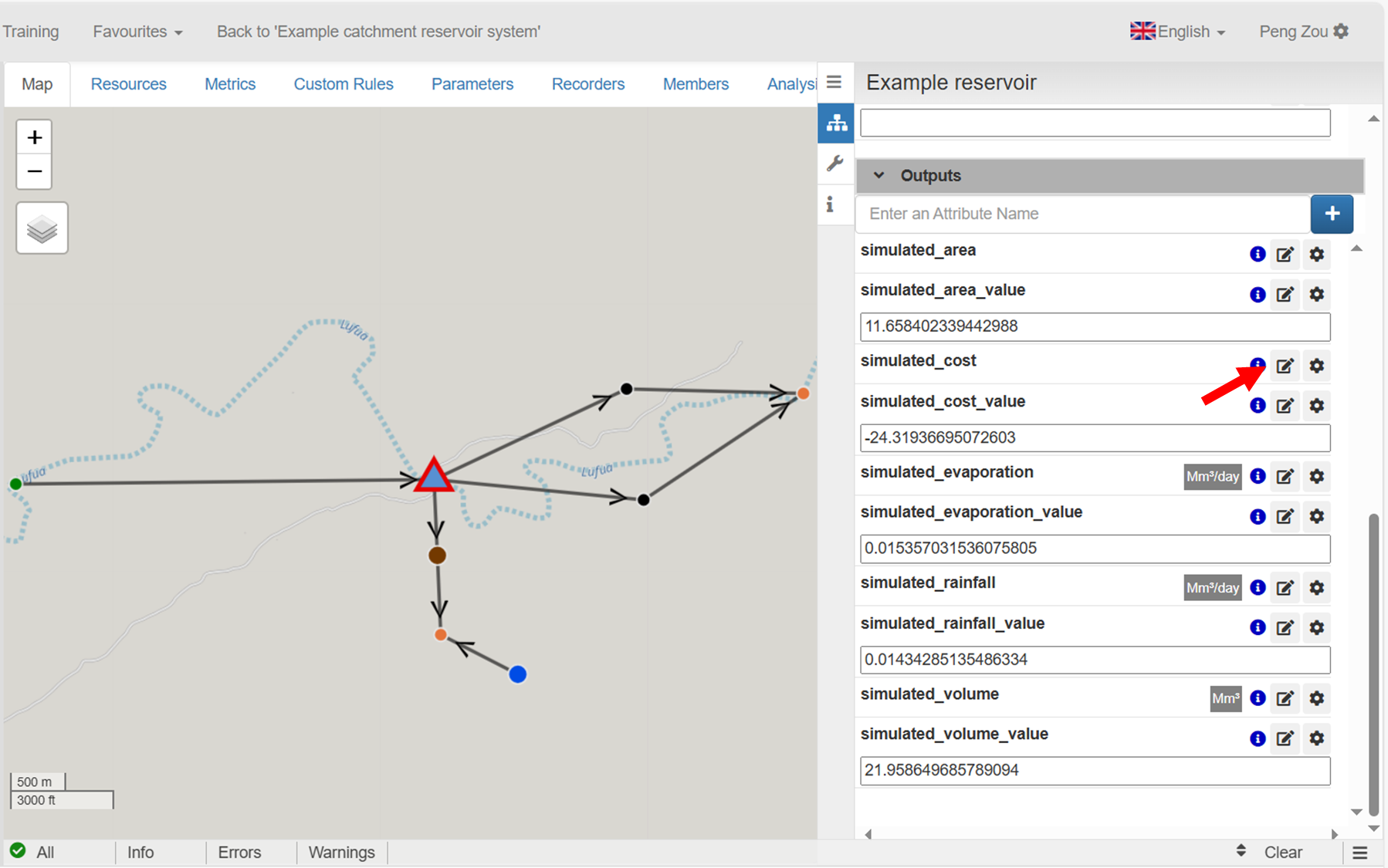

Подсказка: смоделированный штраф за распределение средств можно увидеть, поставив галочку в выходных данных временного ряда данных Allocation Penalty Pywr_Параметр. На данный момент смоделированный штраф объявлен смоделировано_стоимость на водохранилище

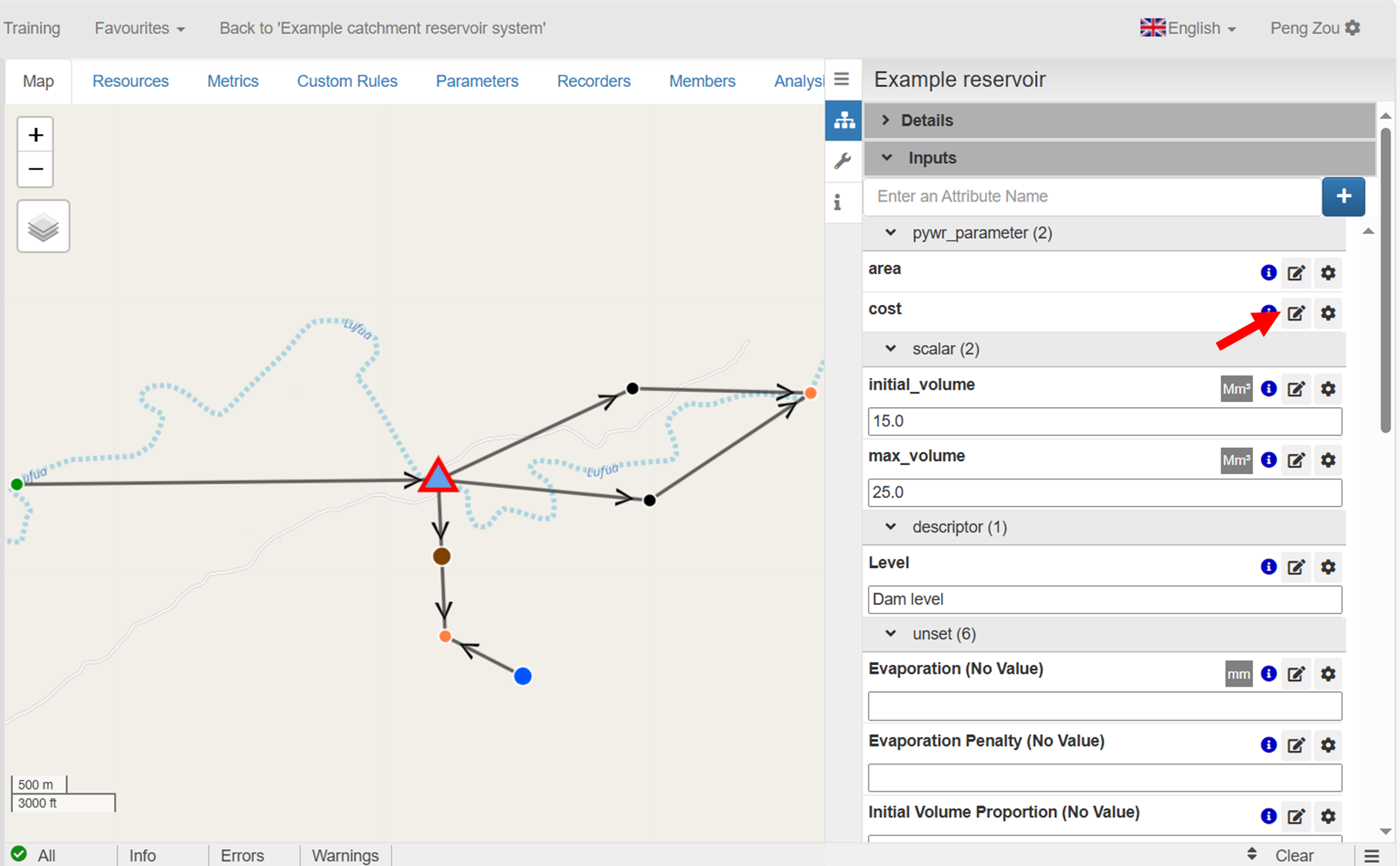

Отредактируйте параметр стоимости

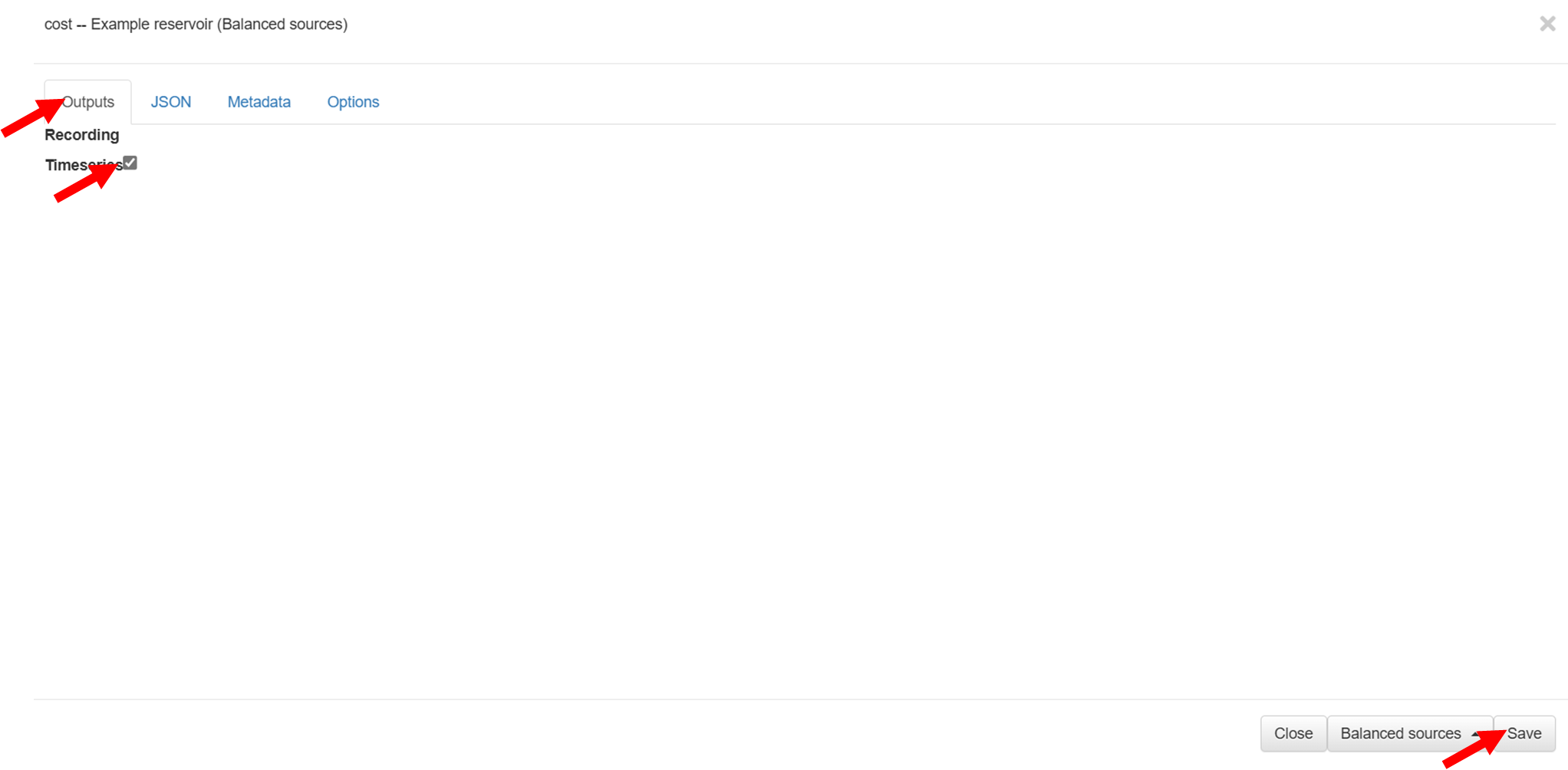

Выберите регистратор таймсерий и сохраните

Смотреть стоимость меняется со временем

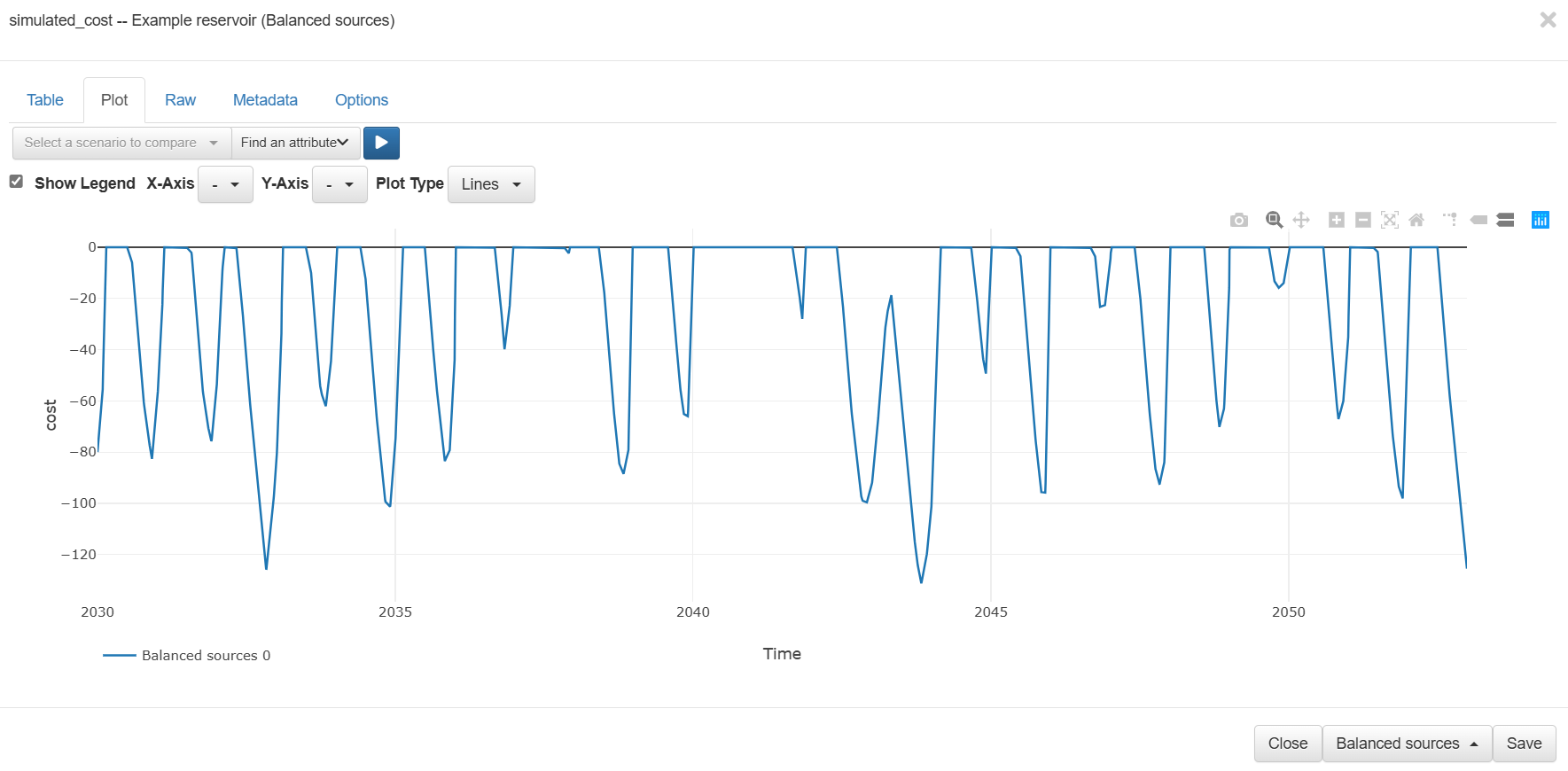

Стоимость меняется со временем
