Запуск модели и визуализация ее результатов
Пожалуйста, посмотрите видео для получения более подробной информации.

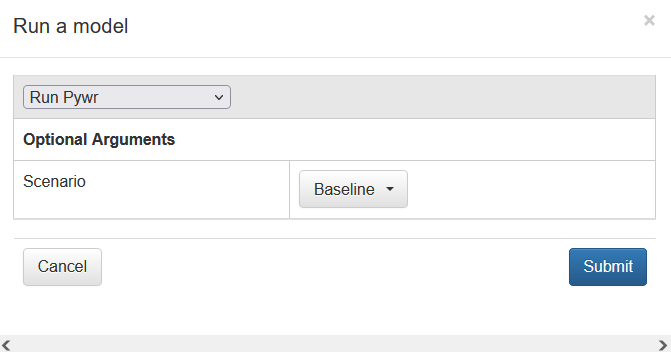

Нажмите кнопку Запустите модель значок , выберите Запустите Pywr и нажмите Отправить.

Модель будет отправлена для работы в облаке.
Вы увидите, что в меню Runs появится кнопка Выполнить.
Синяя лента означает, что забег запущен.

Желтая лента означает, что забег стоит в очереди

Зеленая лента означает, что забег успешно завершен

__ Красная лента означает, что запуск завершился с ошибкой.

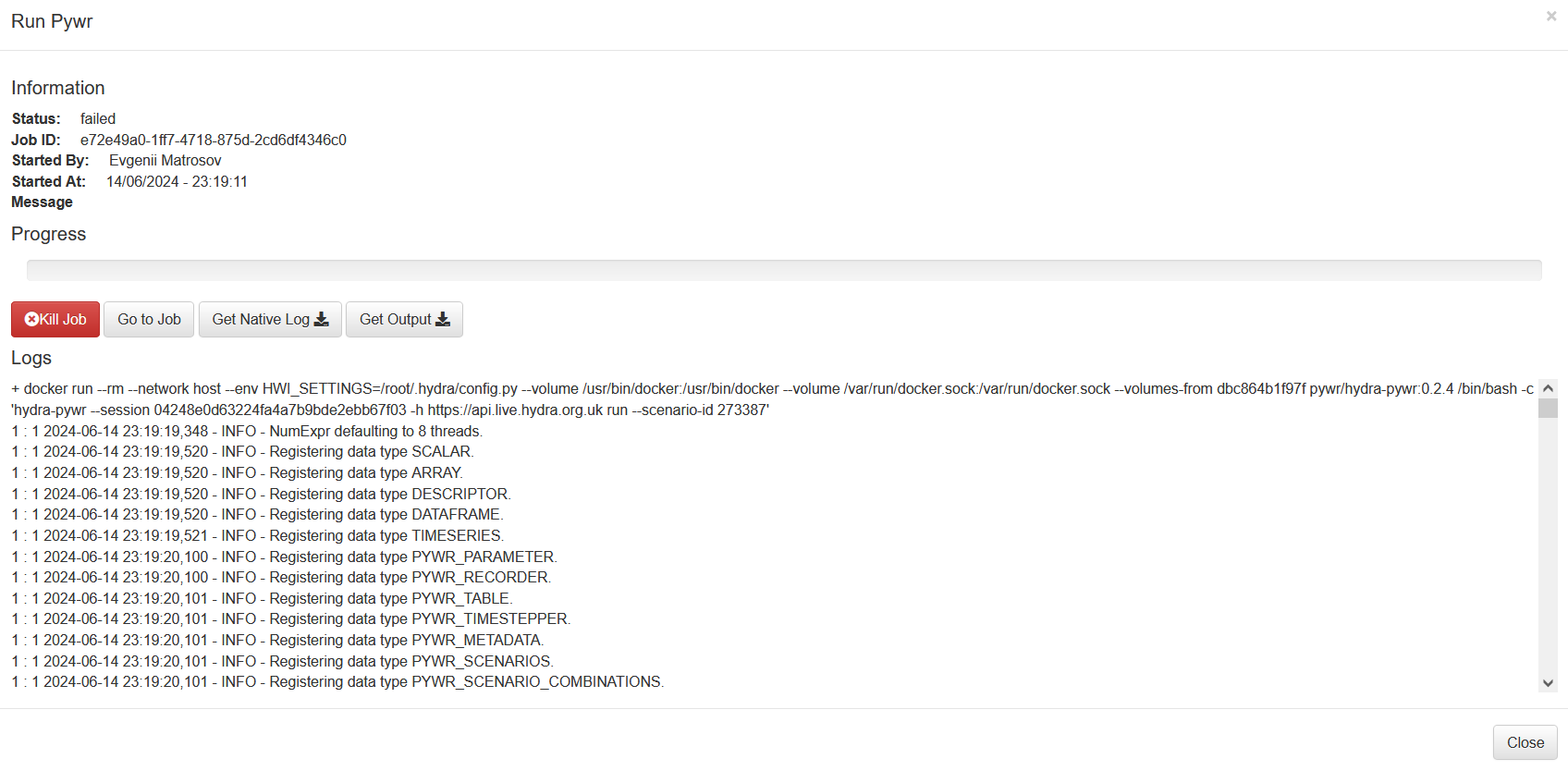

При нажатии на ленту открывается окно с журналом запуска. В случае ошибки внизу появится трассировка, которую можно использовать для определения причины ошибки при запуске.

После успешного запуска модели вы можете нажать на различные узлы, чтобы просмотреть выходные данные временных рядов. В данном случае основным выходным атрибутом является «смоделированный поток» .

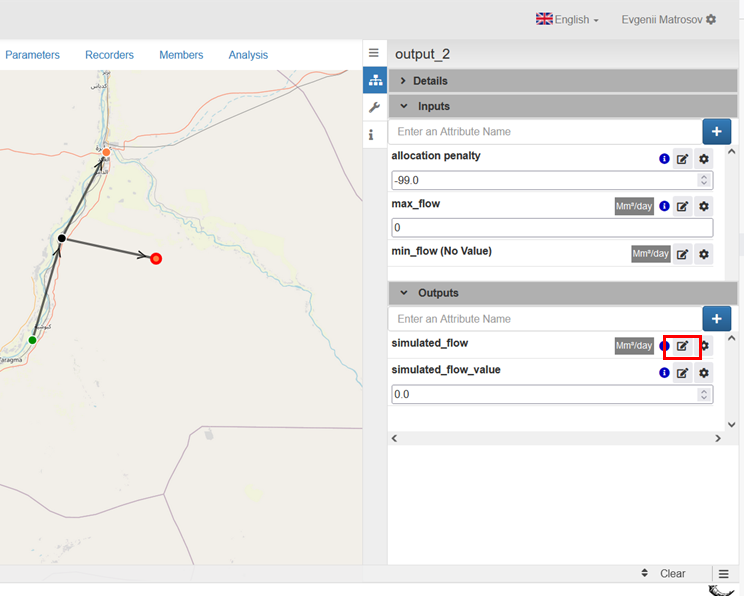

Дважды нажмите на интересующий узел. «Simulated\ _flow» будет доступен в разделе «Вывод», нажмите кнопку редактирования чтобы увидеть результаты. Нажмите на узел «Спрос», который находится справа.

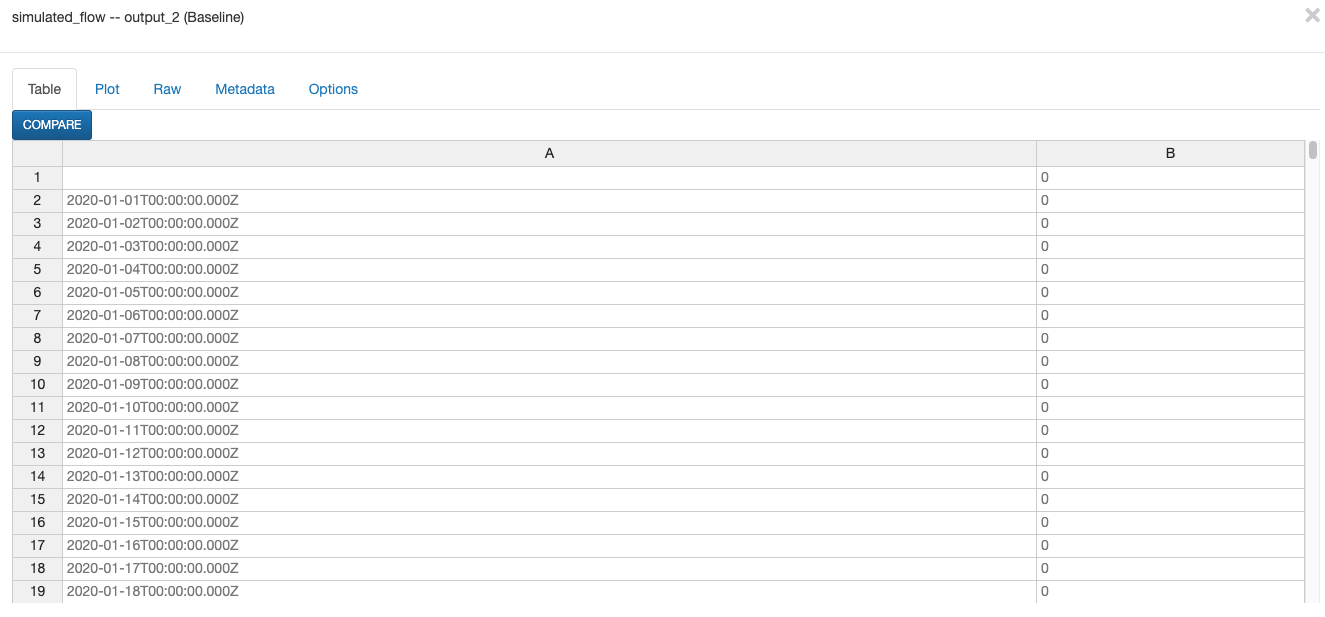

Сначала появляется таблица временных рядов:

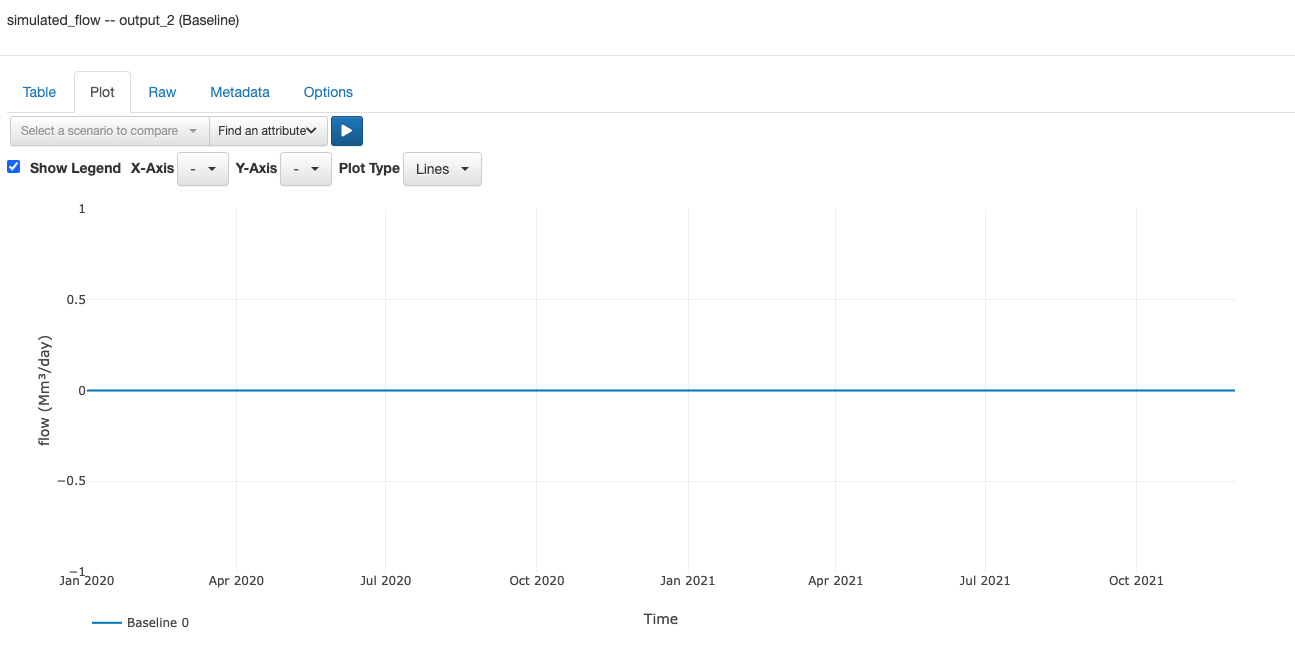

Нажмите на Сюжет чтобы увидеть график временного ряда.

Поскольку максимальное значение\ _потока узла спроса было равно 0, поток в этом узле отсутствует.
В следующем потоке мы создадим новый сценарий и изменим максимальный\ _поток узла спроса.

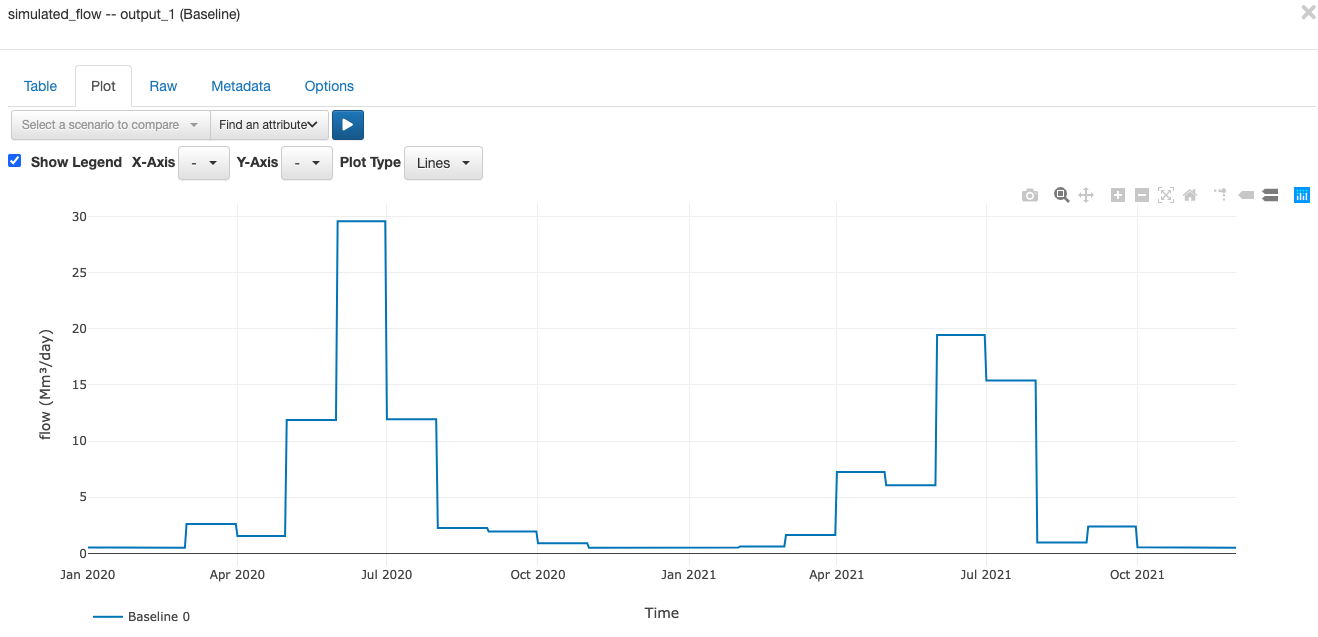

Каков смоделированный поток в выходном узле ниже по течению, представляющем собой устье реки?
