添加水库测深（区域）

背景

水库或 Storage node 覆盖的面积取决于水库的填充程度。

这个 区域评级曲线 决定给出 水库面积视其水平或存储量而定。在 WaterStrategy 和 Pywr 中，水库在每个时间步长的时间步存储量都是已知的。我们可以将这种存储器与面积等级固化一起使用来计算库区面积，从而计算每个时间步的蒸发量。

以下是区域评分表示例：

体积 (Mm3)	面积 (Km2)
0	1
7	2
10	4
15	6
25	14

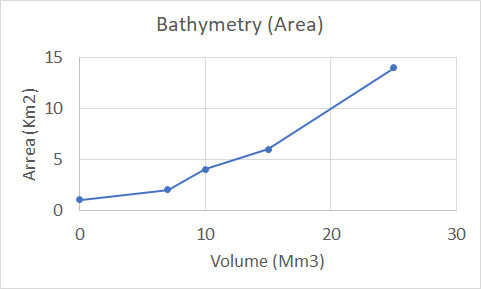

绘制时它看起来像这样：

区域评级曲线

Pywr 参数 是在每个时间步返回模型值的函数。这些值可以是基于时间（例如日或月）的常数，也可以是基于时间步长储量计算的常数，也可以是许多其他计算。在这种情况下，我们对返回水库面积或 storage node 作为其时间步存储函数的参数感兴趣。为此，我们使用 插值音量参数。

插值音量参数使用 排列 （表）的 水库容量 和相应的值。在这种情况下，关联值是对应的 库区 为了给定的 音量。在表中的给定点之间，参数进行插值。

请注意： 参数可以直接在节点上定义，也可以在接口的参数选项卡中定义。在界面的 “参数” 选项卡中定义的参数可以在多个节点上使用，也可以嵌套在不同的参数中。

本教程包括两种类型的定义。区域将在节点上定义，而关卡参数（下一步）将在参数选项卡中定义。

教程

1。克隆 '有治疗损失的需求' 场景并调用新场景 '添加水库 P 和 E。 P 代表降水，E 代表蒸发。 2。点击 水库 然后编辑 区域 属性。

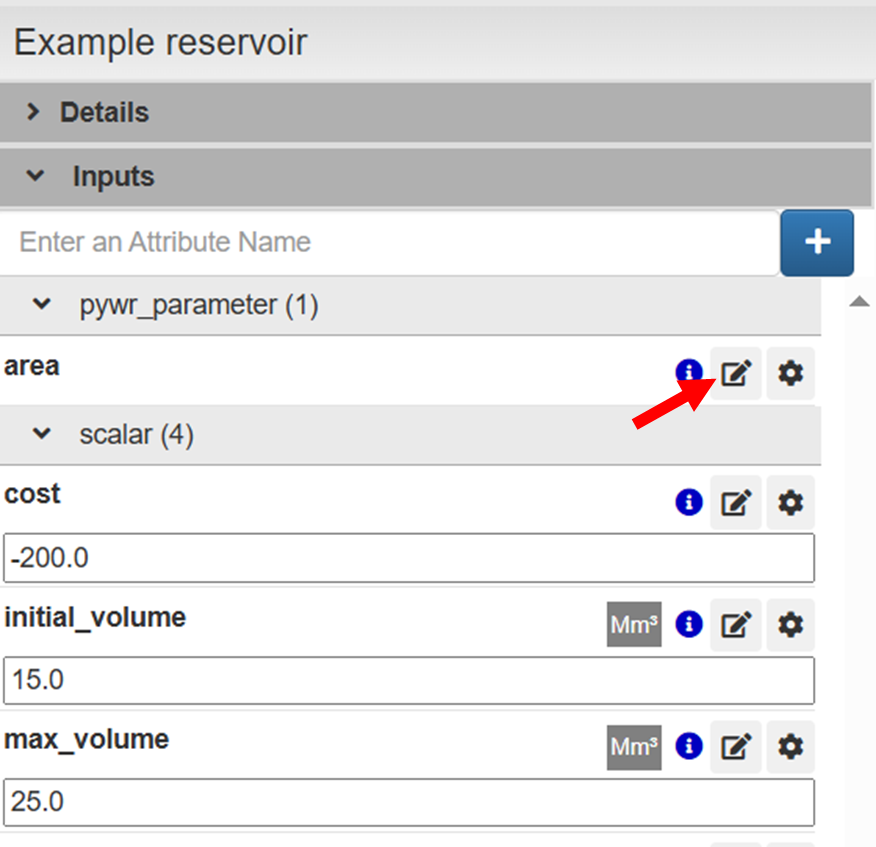

编辑 “区域” 属性

3.插值体积参数目前在 WaterStrategy 中没有 JSON 编辑器。为了在这个属性上定义这个参数，我们需要使用泛型 PYWR_参数。这允许我们为任何 Pywr 参数输入 JSON。

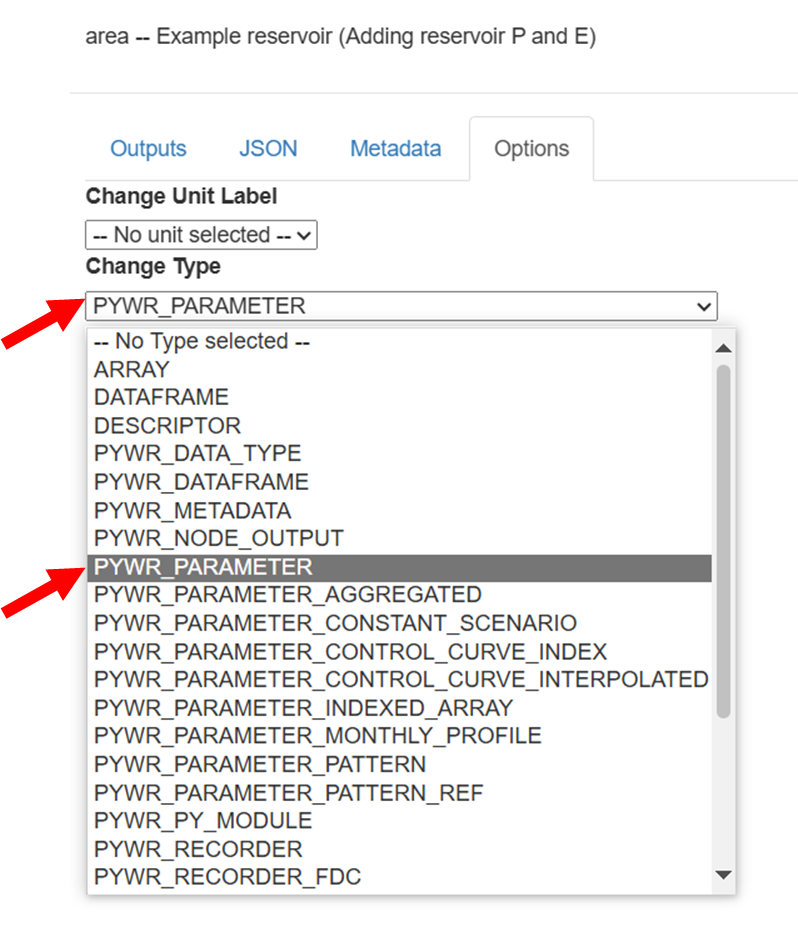

选择 PYWR_PARAMETER

按 行

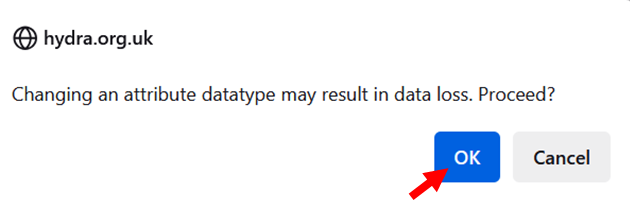

允许更改

4\。将下面的 JSON 代码复制并粘贴到文本中 JSON 选项卡

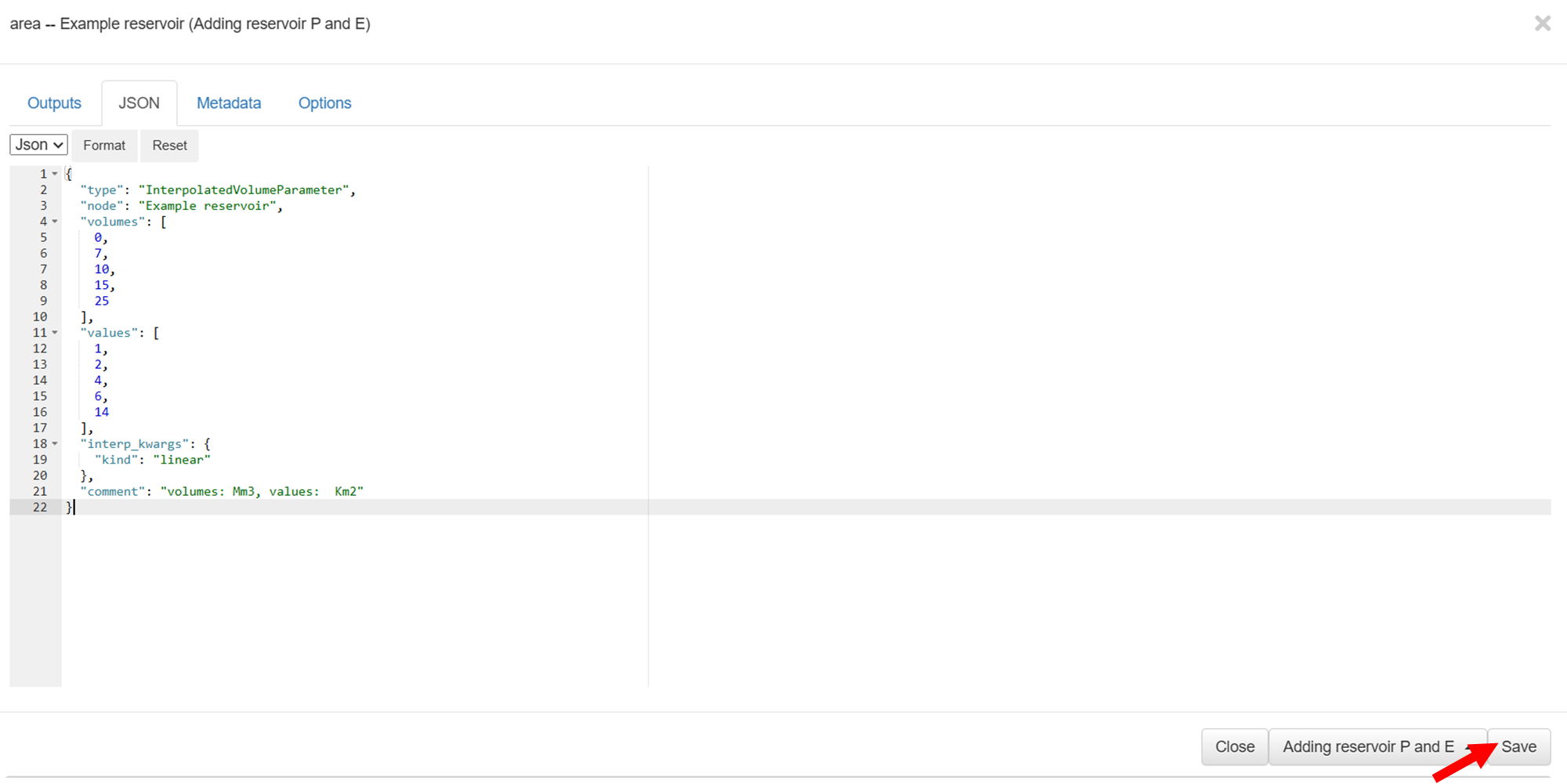

粘贴 JSON 代码并保存

{
	“类型”：“插值音量参数”，
	“节点”：“示例水库”，
	“音量”：[
		0，
		7,
		10，
		15，
		25
	]，
	“价值观”：[
		1,
		2，
		4，
		6,
		14
	]，
	“interp_kwargs”：{
		“种类”：“线性”
	}，
	“评论”：“体积：Mm3，值：Km2”
}

5。您可以选择将参数值记录为时间序列，方法是选择 时间序列 在 产出 选项卡。然后，保存它。

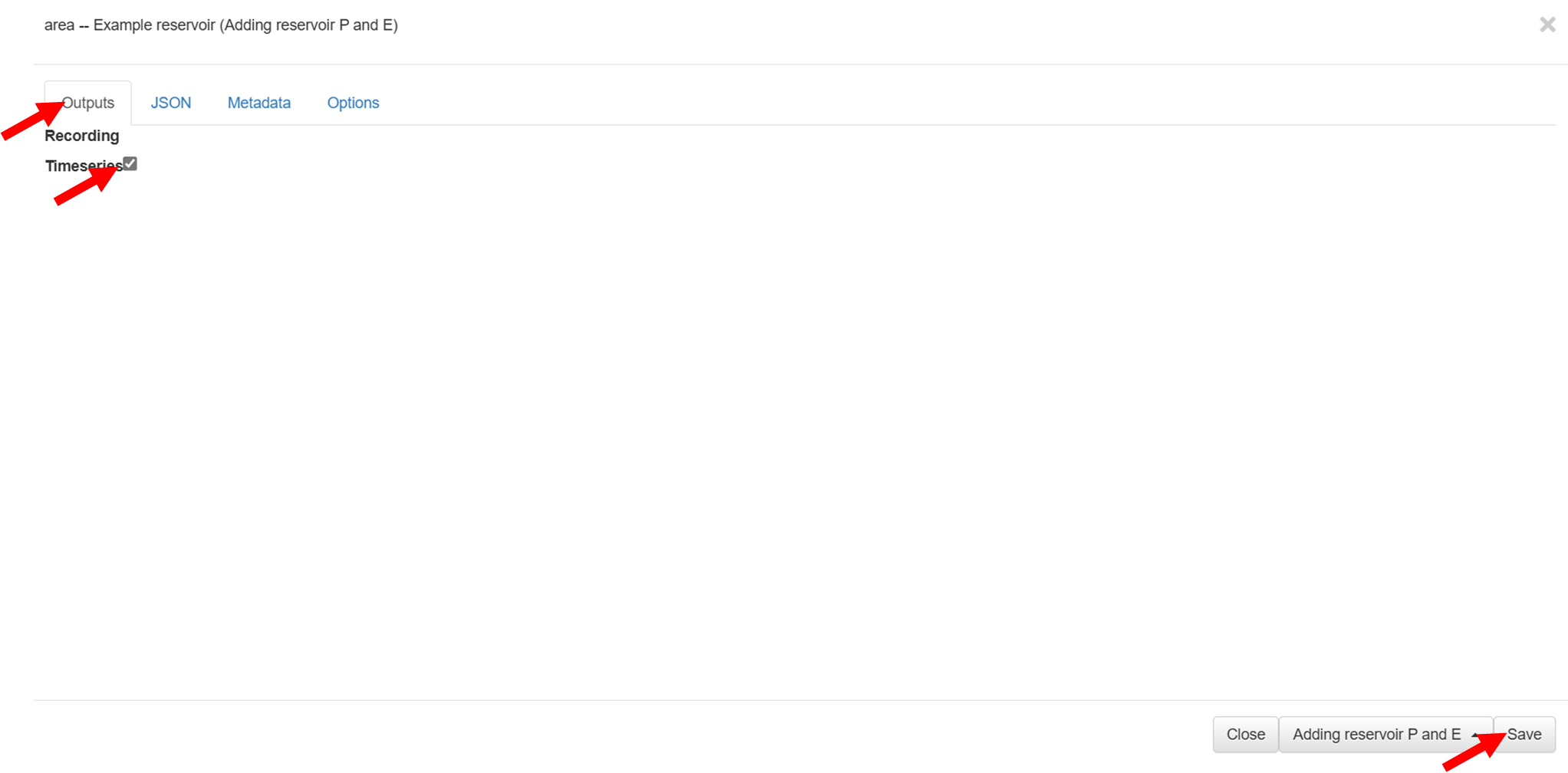

选择记录参数并保存

6。运行模型并查看 模拟_区域 输出

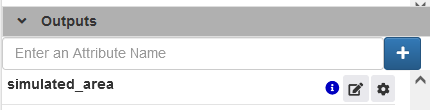

Simulated_Area 输出

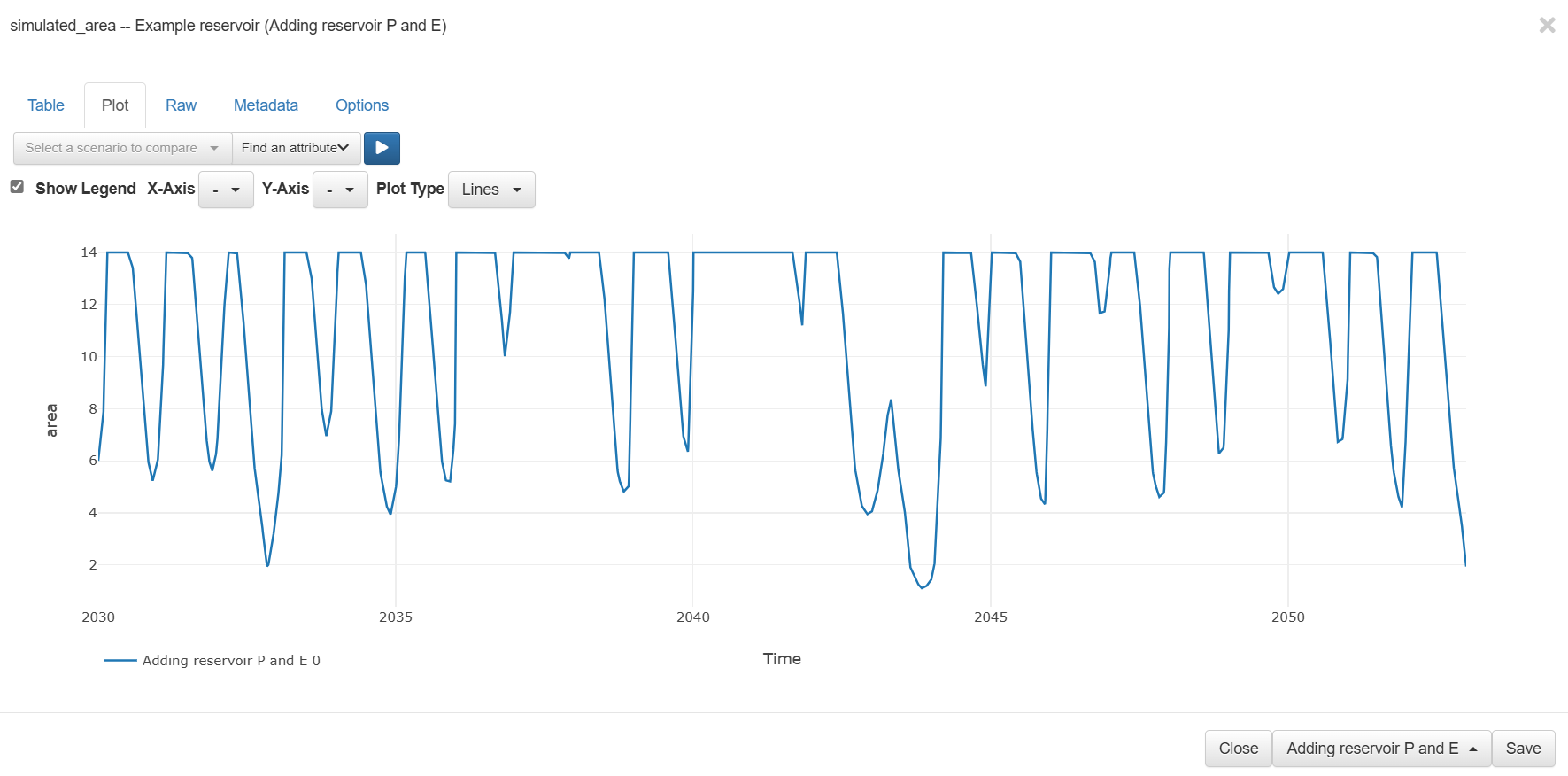

这显示了随时间推移的水库面积。

水库面积

较小的区域对应于较低的水库存储量。
