ڈیم شامل کرنا (ذخائر)

1. اسٹوریج اور ذخیرہ نوڈس کے مابین

براہ کرم نوٹ کریں کہ WaterStrategy اور پیور میں دو نوڈس ہیں جو ذخائر کی نمائندگی کرتے ہیں۔ پہلا ایک ہے اسٹوریج نوڈ اور دوسرا ایک ہے ذخائر نوڈ

دونوں نوڈس پانی ذخیرہ کرتے ہیں۔ ذخیرہ نوڈ storage node کی طرح کام کرتا ہے، تاہم اس میں بلٹ ان پیرامیٹرز ہیں جو اجازت دیتے ہیں بخارات اور ترسیب، بارش نوڈ پر براہ راست نمائندگی کی جائیں۔ نمائندگی کرنا بخارات اور ترسیب، بارش storage node کے ساتھ، storage node سے منسلک ایک کیچمنٹ نوڈ بارش کی نمائندگی کے لیے استعمال کیا جاتا ہے اور storage node سے پانی کھینچنے والے آؤٹ پٹ نوڈ کو بخارات کی نمائندگی کے لیے استعمال کیا جاتا ہے۔

یہ ٹیوٹوریل ریزروائر سسٹم ماڈل بنانے کے لئے ذخائر نوڈس

2. مثال کے ذخائر سسٹم ماڈل بنائیں

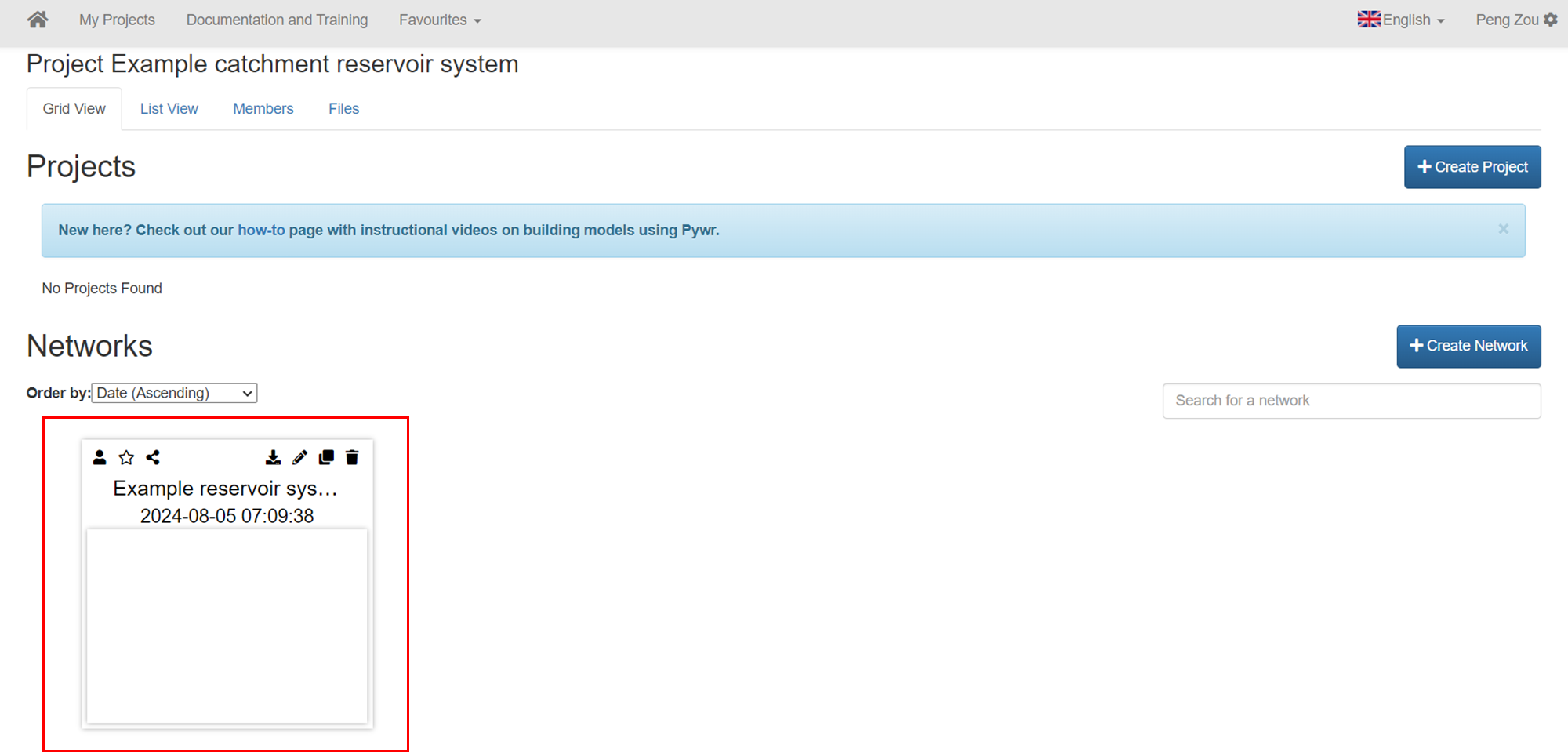

2.1 آخری سیکشن میں بنائے گئے نیٹ ورک پر کلک کریں اور اسے کھولیں

بنایا نیٹ ورک کھولیں

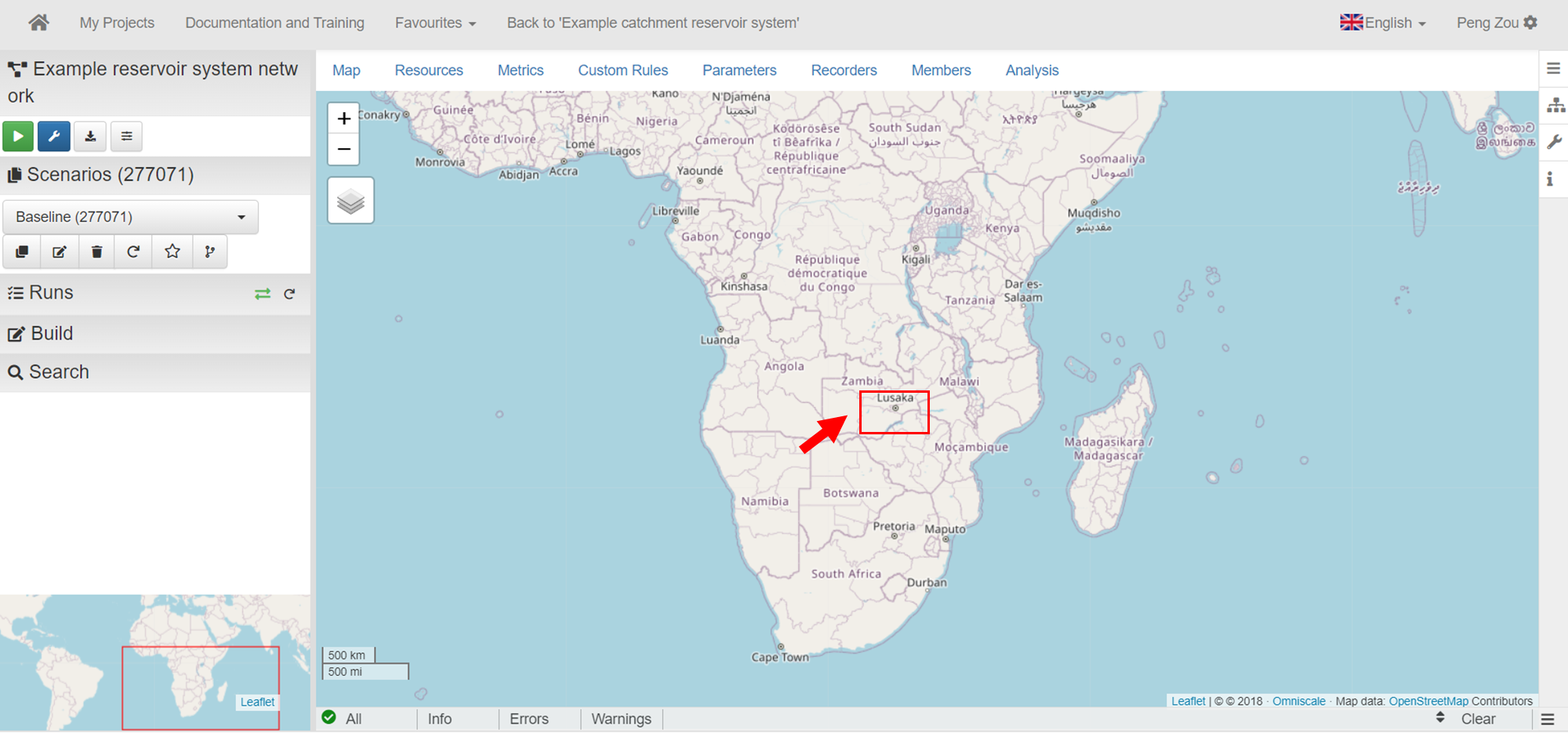

2.2 نقشے پر ایک دریا تلاش کریں

اس ٹیوٹوریل میں تجویز کردہ مقام ہے، لیکن اس سے کوئی فرق نہیں پڑتا اگر آپ کو صحیح مقام نہیں مل سکتا ہے، صرف دریا کے ساتھ دوسرا مقام تلاش کریں۔

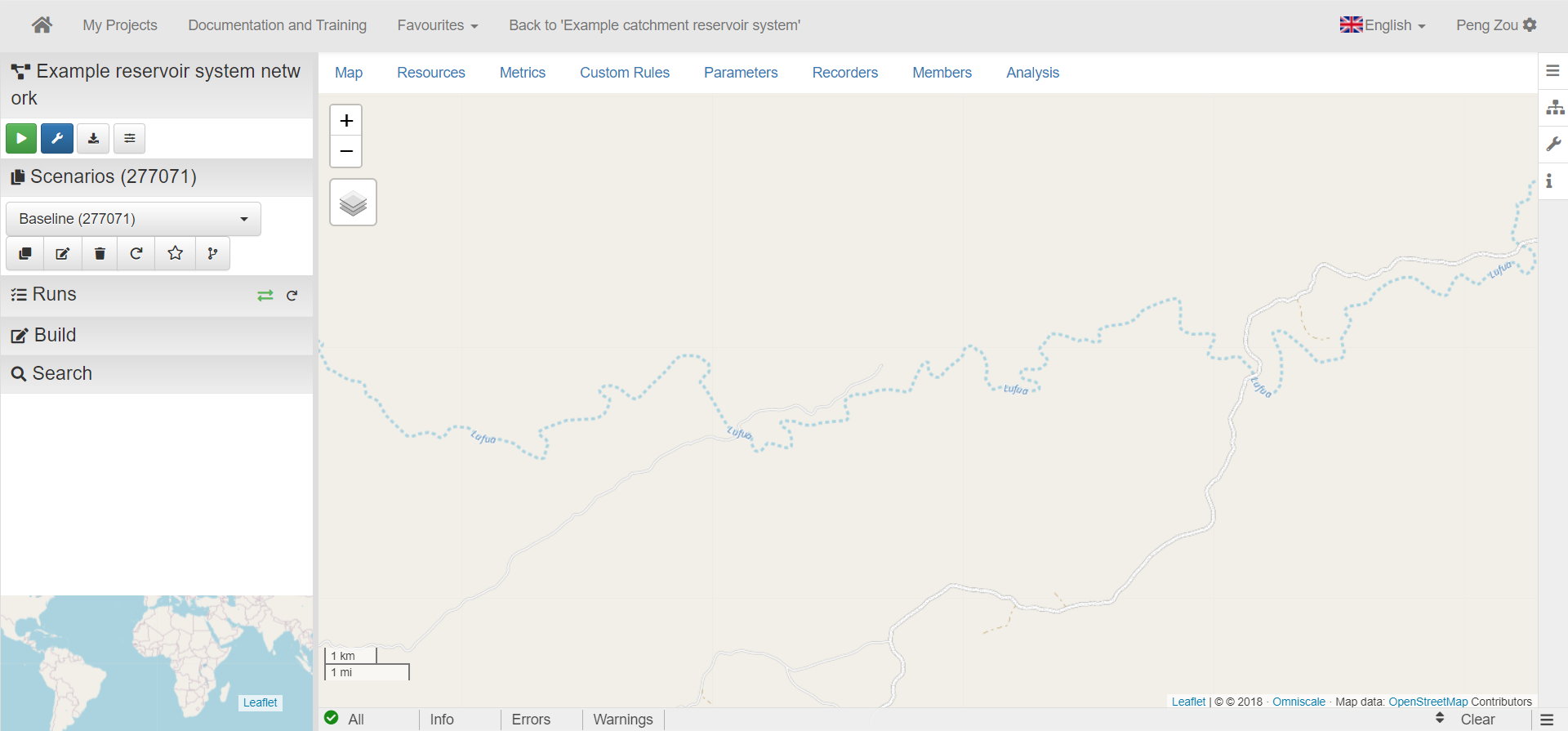

اس مثال کے لئے تجویز کردہ مقام
اس مثال میں استعمال ہونے والا دریا

2.3 نیٹ ورک میں درج ذیل نوڈس شامل کریں

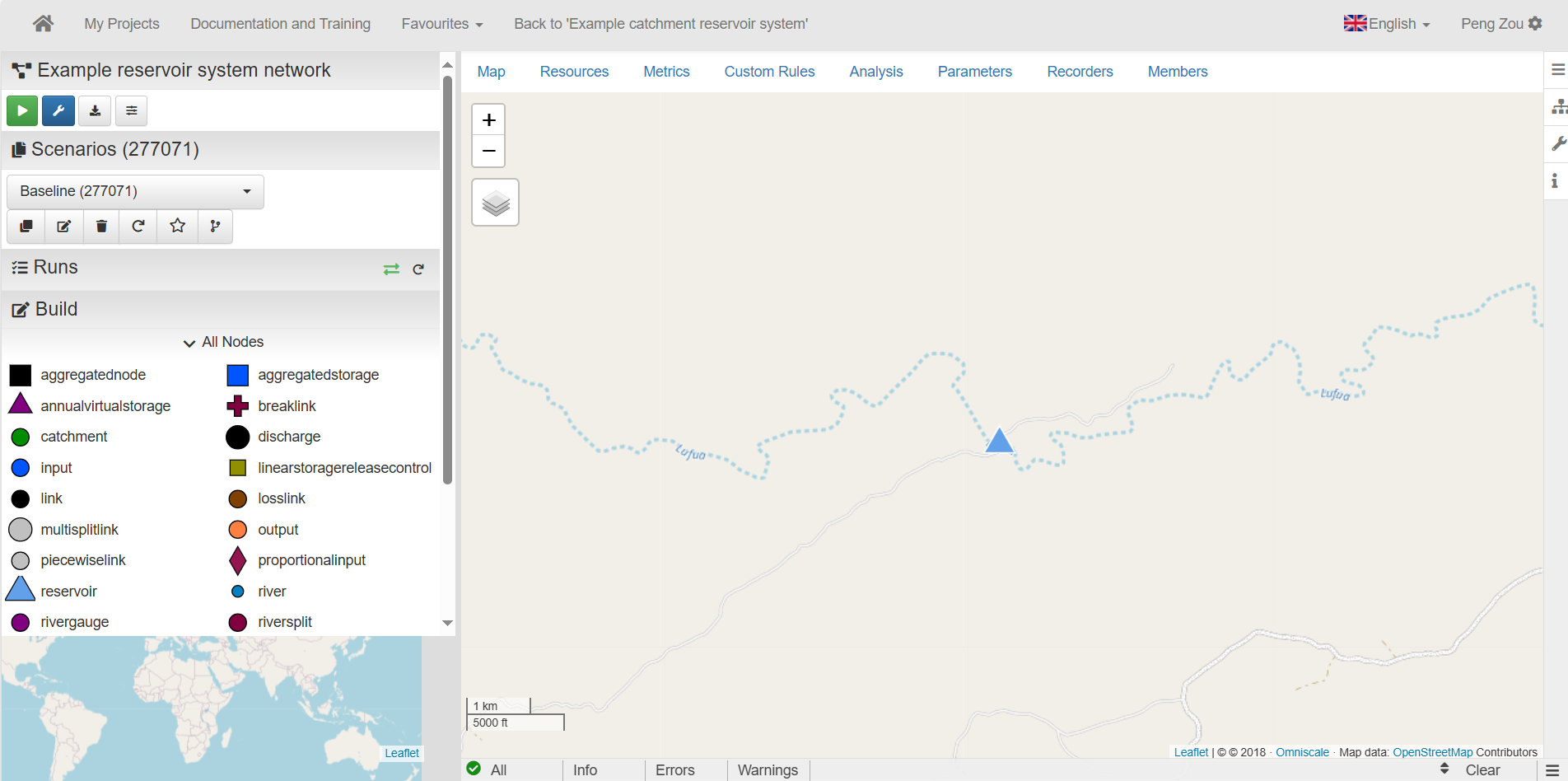

  • ایک رکھیں ذخائر دریا کے لئے نوڈ۔

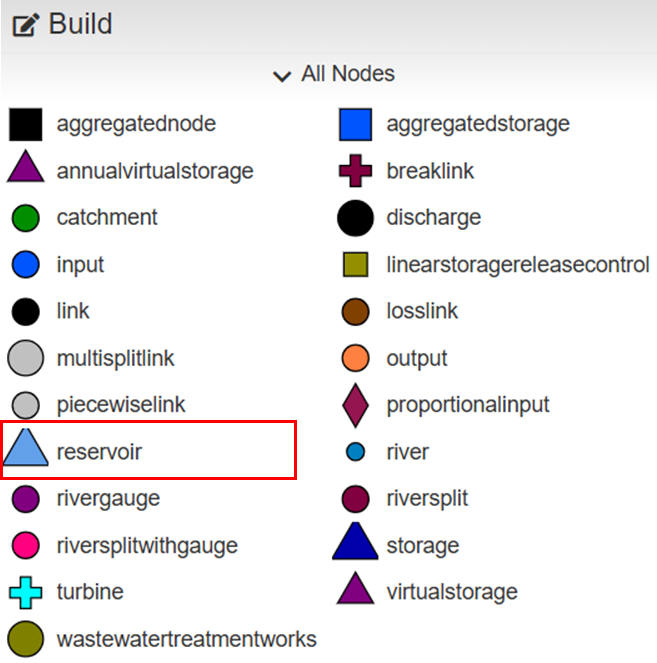

ریزروائر نوڈ

## #Notice: یقینی بنائیں کہ آپ 'ریزروائر' نوڈ استعمال کرتے ہیں: اور 'اسٹوریج' نوڈ نہیں: .

ذخیرہ نوڈ شامل کرنا
  • ایک رکھیں [پکچمنٹ] (https://water-strategy.gitbook.io/water-strategy/modelling-fundamentals/node-types/catchment-node)node ذخائر کے اوپر کیچمنٹ نوڈ ذخائر میں بہنے والی دریا کی نمائندگی کرتا ہے۔

کیچمنٹ نوڈ شامل کرنا
  • ایک رکھیں [آؤٹ پٹ] (https://water-strategy.gitbook.io/water-strategy/modelling-fundamentals/node-types/output-node)node ذخائر کے نیچے اس معاملے میں آؤٹ پٹ نوڈ دریا آؤٹ لیٹ کی نمائندگی

آؤٹ پٹ نوڈ شامل کرنا

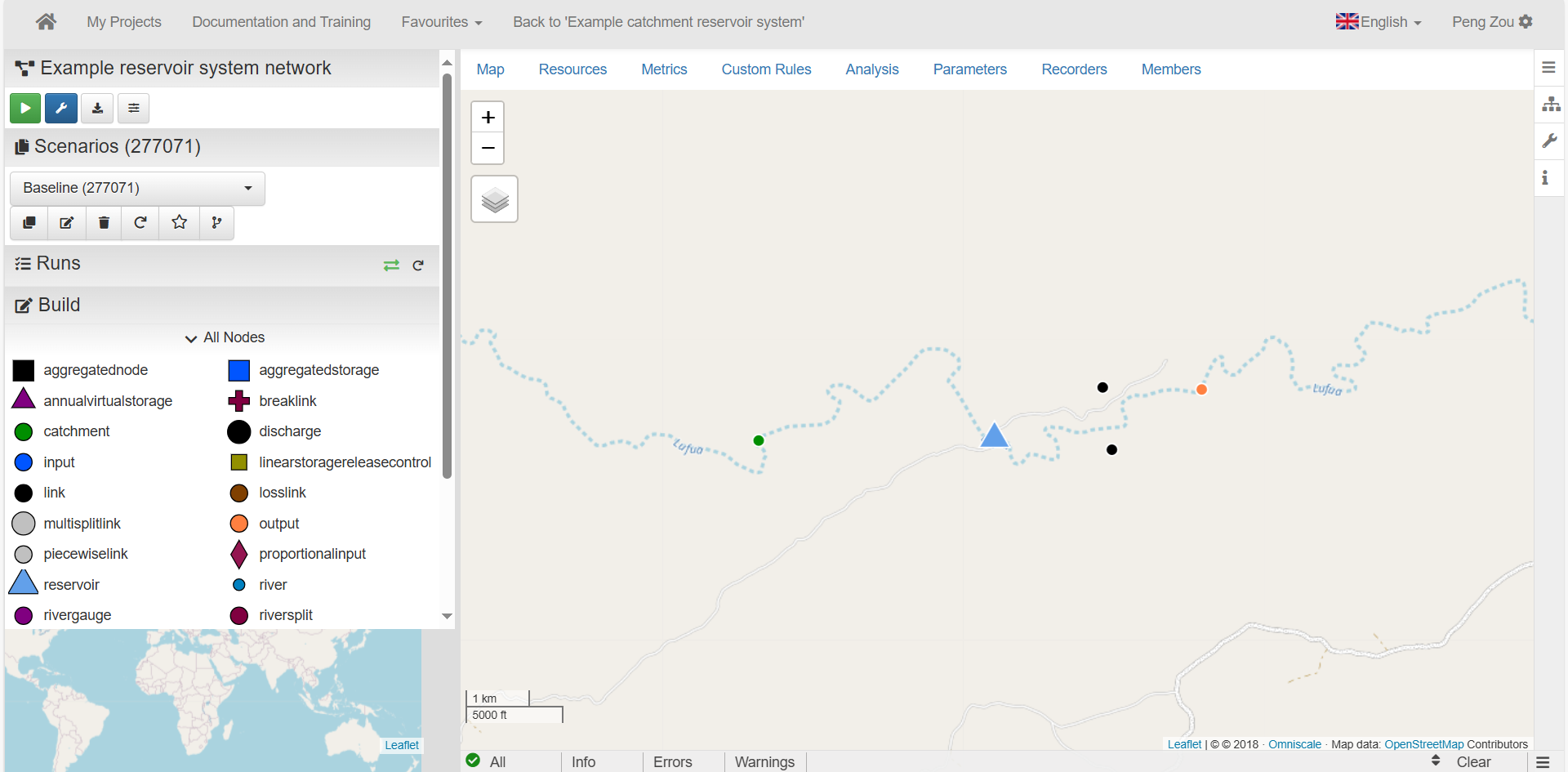

  • دو رکھیں [لنک] (https://water-strategy.gitbook.io/water-strategy/modelling-fundamentals/node-types/link-node)nodes ذخائر اور آؤٹ پٹ نوڈس (جیسا کہ ذیل میں دکھایا گیا ہے) اس معاملے میں، یہ لنک نوڈس (1) ذخائر ریلیز اور (2) اسپل کی نمائندگی کرتے ہیں۔

لنک نوڈس شامل کرنا

دی بالائی ۱۲۳۴۵۶۷۸۹۰__۰ ذخائر ریلیز کی نمائندگی کرنا بہاؤ کی نمائندگی کرتا ہے جو کسی بھی ریلیز کے قواعد کے نتیجے میں یا نیچے کی فاصلاح کو پورا عام طور پر اس نوڈ پر ریلیز کے قواعد بیان کیے جائیں گے۔ اس نوڈ پر بیان کردہ ذخائر ریلیز کے قواعد عام طور پر نوڈس زیادہ سے زیادہ\ _flow ویژگی پر بیان کردہ پیرامیٹر کے ذریعہ نمائندگی

دی نچلے ۱۲۳۴۵۶۷۸۹۰__۰ ذخائر سے پھیلنے کی نمائندگی کرتا ہے۔ اسپل کا استعمال کیا جاتا ہے اگر ذخائر ریلیز کے قواعد کی وضاحت کی گئی ہے جس میں اس نوڈ کے ذریعے کتنا پانی جاری کیا جاسکتا ہے اور ریلیز کے قواعد کے ذریعہ اجازت کے مقابلے میں اضافی پانی جاری کرنے کی ضرورت ہے (مثال کے طور پر اگر ذخائر کی صلاحیت زیادہ ہے) چونکہ اسپیل عام طور پر صرف اس وقت استعمال ہوتا ہے جب ذخائر کی صلاحیت سے زیادہ ہو، اس نوڈ میں عام طور پر انتہائی مثبت مختص جرمانہ ہوتا ہے۔

نوڈس کو کناروں کے ساتھ جوڑیں جن کا عام طور پر حوالہ دیا جاتا ہے لنکس.

## #Notice: پہلے اپ اسٹریم نوڈ اور پھر ڈاؤن اسٹریم نوڈ پر کلک کرکے نوڈس کو جوڑنا یاد رکھیں۔

آپ دیکھ سکتے ہیں کہ کیسے کناروں کو شامل کیا جائے۔ ویڈیو ذیل میں.

کناروں کو شامل کرنے کے بارے میں رہنمائی

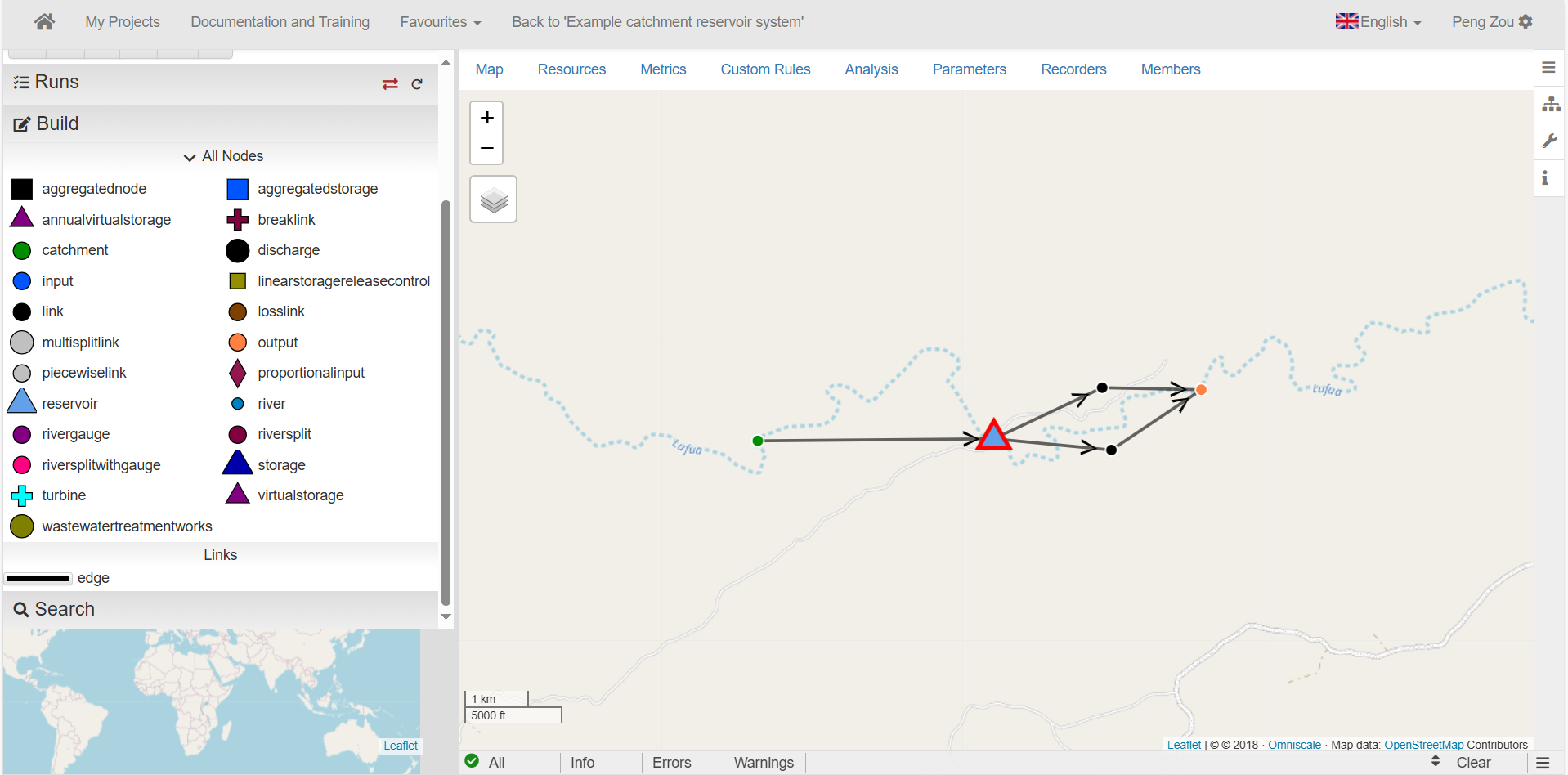

دی ذخائر کا نظام جیسے نظر آنا چاہئے اعداد و شمار ذیل میں.

مثال کے ذخائر کا نظام

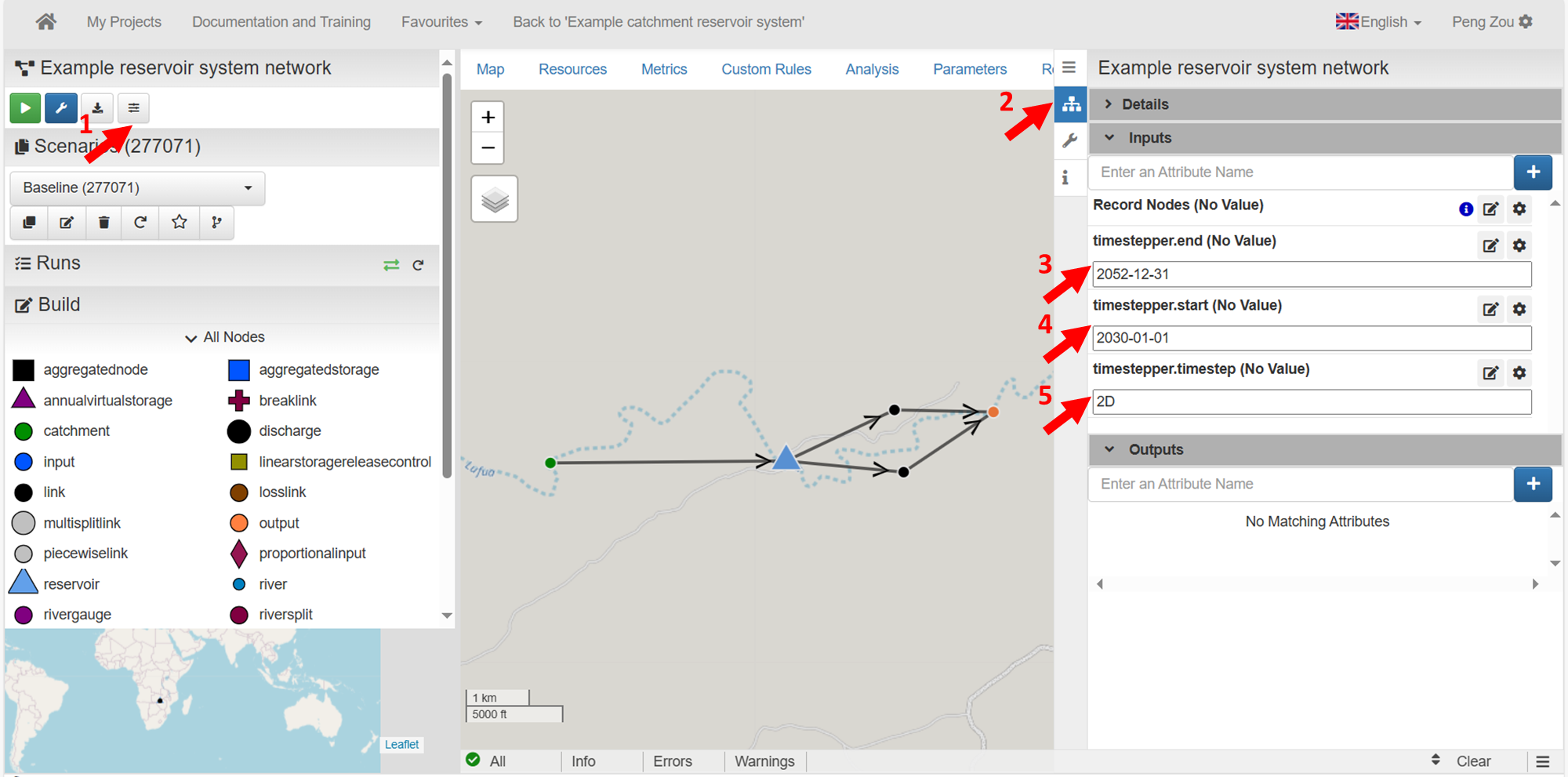

2.4 وقت کا مرحلہ اور وقت کا افقی ترتیب دیں

وقت کا مرحلہ اور وقت کا افق ترتیب دیں

2.5 نوڈز کا نام تبدیل کریں جو ان کے سیاق و سباق کے ساتھ معنی رکھتے ہیں

  • _ کیچمنٹ نوڈ ٹو 'مثال کیچمنٹ

  • _ ذخائر نوڈ ٹو '_مثال کے ذخائر _ '

  • _ آؤٹ پٹ نوڈ ٹو 'مثال آؤٹ لیٹ

  • _ لنک نوڈس ٹو 'ریلیز“اور دوسرا ایک”کھیل

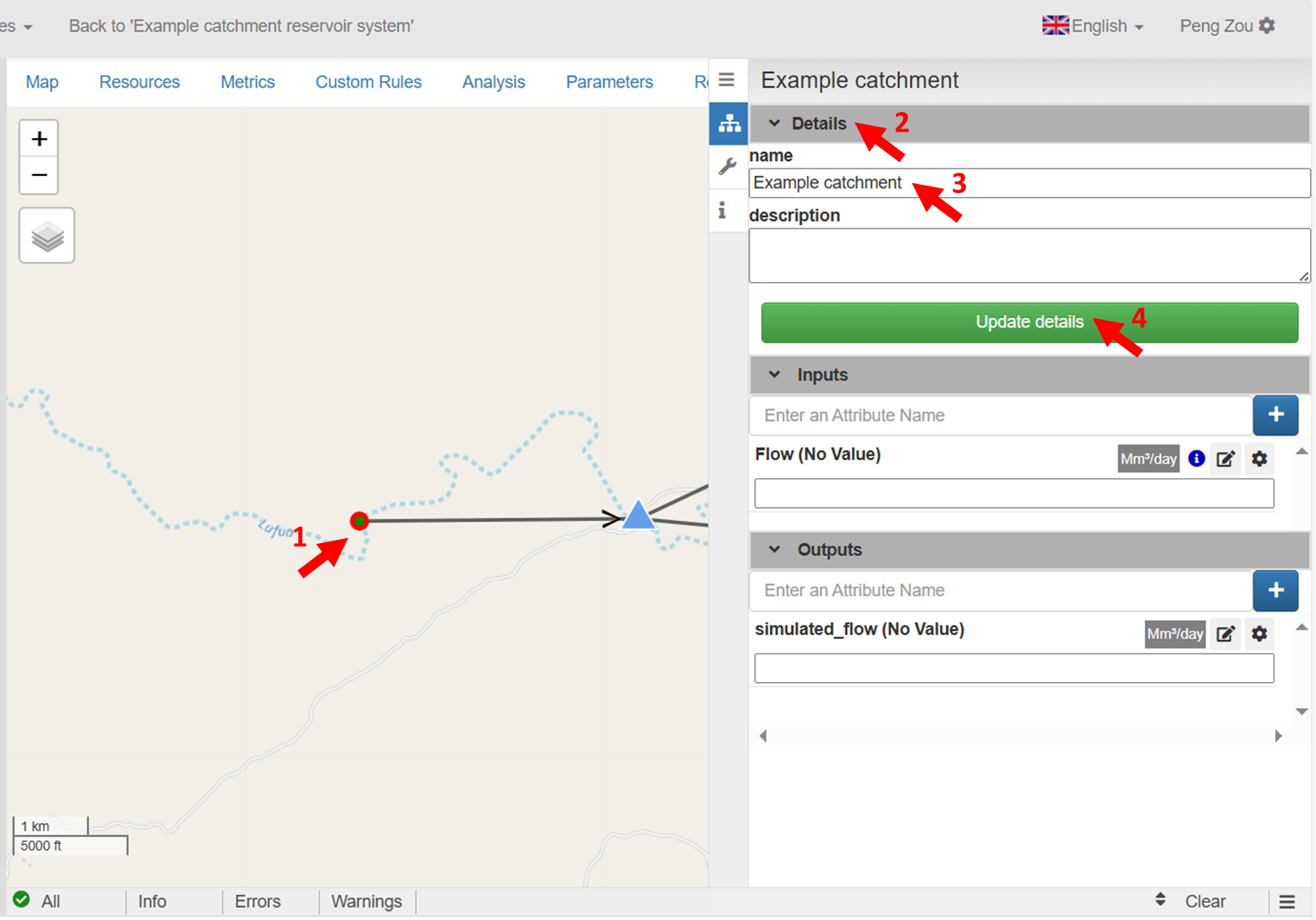

نیچے دی گئی اعداد و شمار دکھاتا ہے کہ کیچمنٹ نوڈ کا نام تبدیل کرنے کے لئے کہاں کلک کرنا ہے۔ اسی عمل کو دوسرے تمام نوڈس کے لئے دہرایا جاسکتا ہے۔

کیچمنٹ نوڈ کا نام تبدیل کریں

2.6 کیچمنٹ نوڈ میں ڈیٹا داخل کرنا

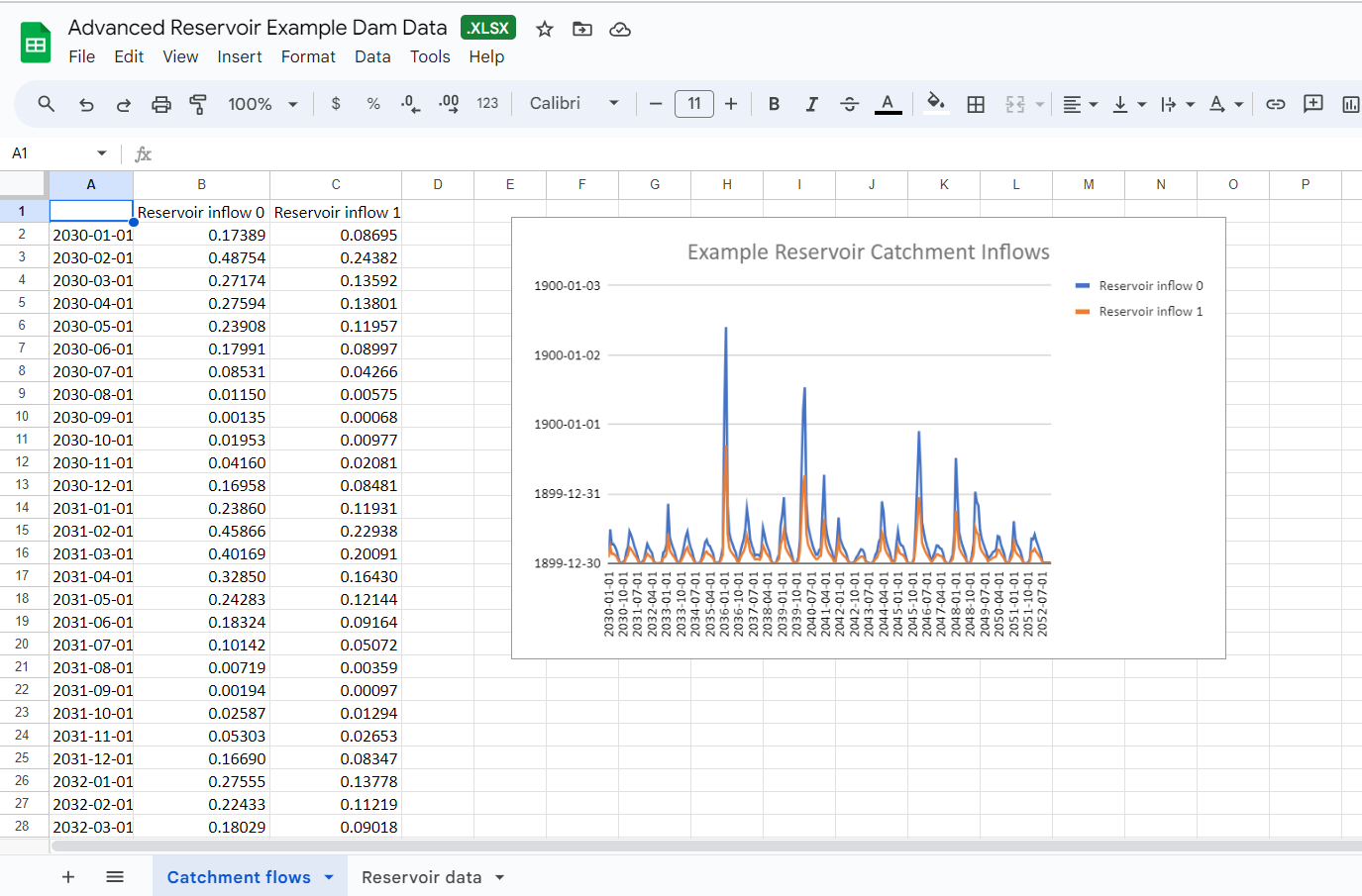

براہ کرم اس مرحلے کے لئے ٹائم سیریز کا ڈیٹا تلاش کرنے کے لئے درج ذیل لنک پر جائیں۔

https://docs.google.com/spreadsheets/d/1MR1Xxk77gFzcY3J3r6c6g38UB8pd1HMY/edit?usp=sharing&ouid=103362449956532179397&rtpof=true&sd=true

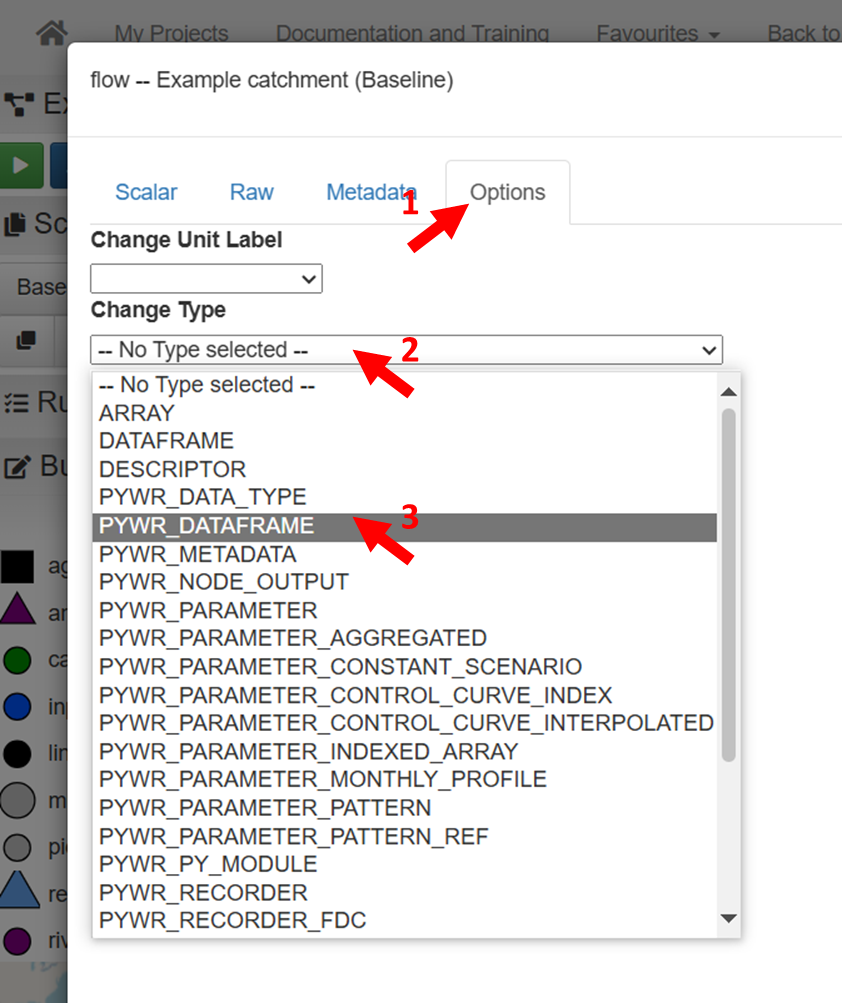

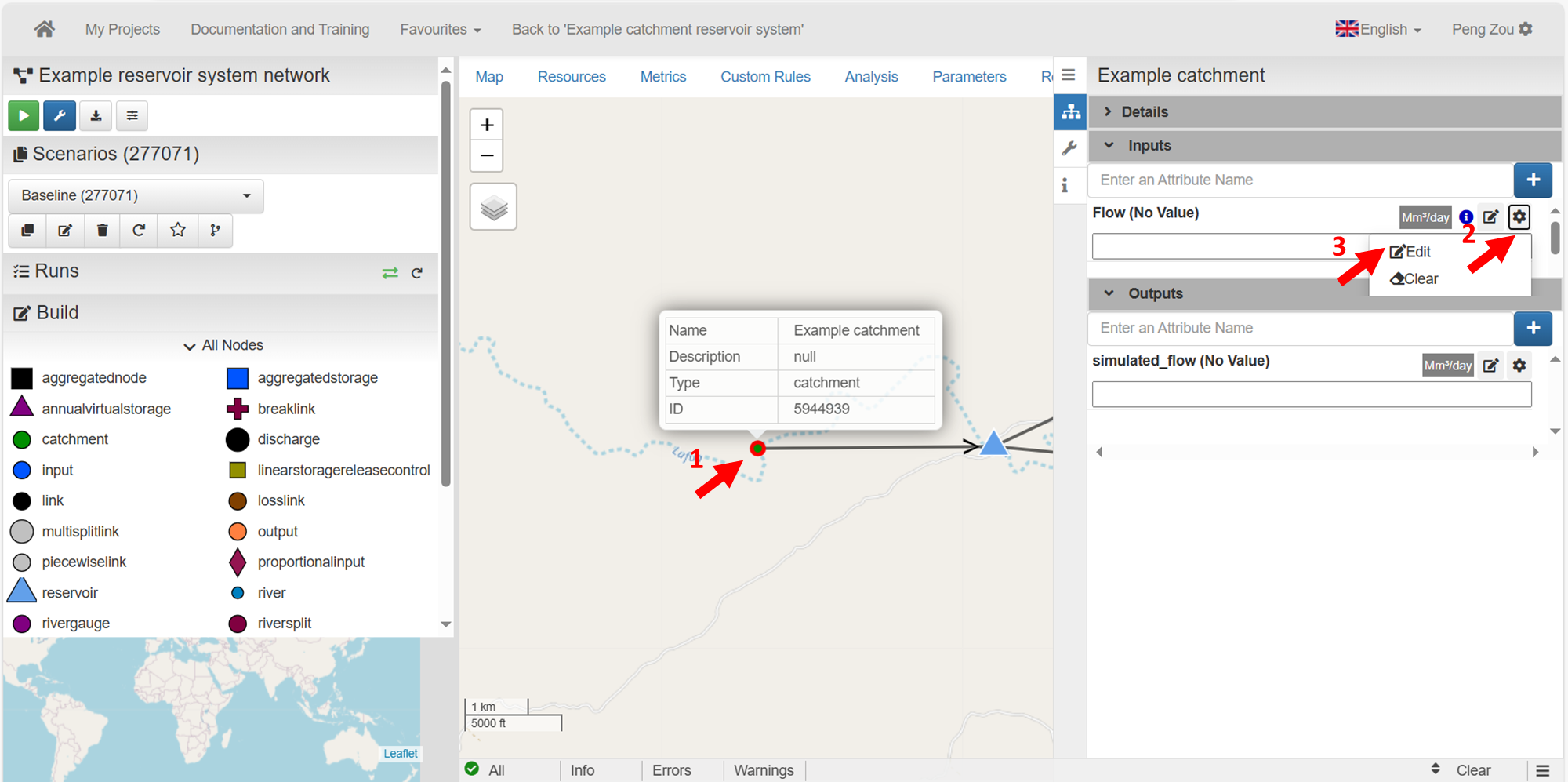

  • پر کلک کریں کیچمنٹ نوڈ اور کلکس کی پیروی کریں (نیچے کے اعداد و شمار کی ترتیب میں دکھائے گئے سرخ تیر۔

فلو ویژگی کے لئے کیچمنٹ نوڈ اور پھر ترمیم کے بٹن پر کلک کریں۔
بہاؤ پیرامیٹر کے لئے استعمال ہونے والے پیرامیٹر کی قسم کو PYWWR ڈیٹا فریم پر سیٹ کیا جانا چاہئے جو ٹائم سیریز ہے۔

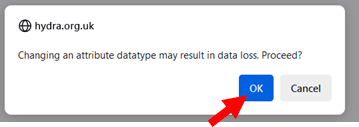

پیرامیٹر کی قسم کی تبدیلی کو قبول کرنے کے لئے 'ٹھیک' پر کلک کریں۔
  • ایکسل لنک میں آپ کے پاس ٹائم سیریز ہوگی۔ براہ کرم پہلا (یا صرف وقت کی سیریز اگر صرف ایک ہے) کاپی کریں۔ تاریخوں کو بھی کاپی کرنا یقینی بنائیں۔

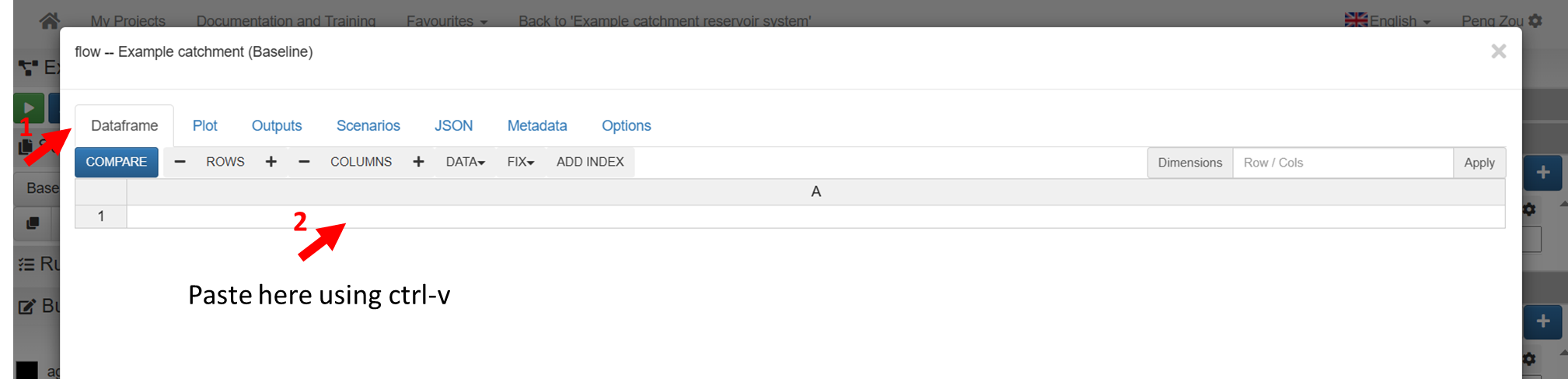

  • ٹائم سیریز کو سیل میں چسپاں کریں اے 1 میں ڈیٹا فریم ٹیب

انفلو ڈیٹا پیسٹ کریں

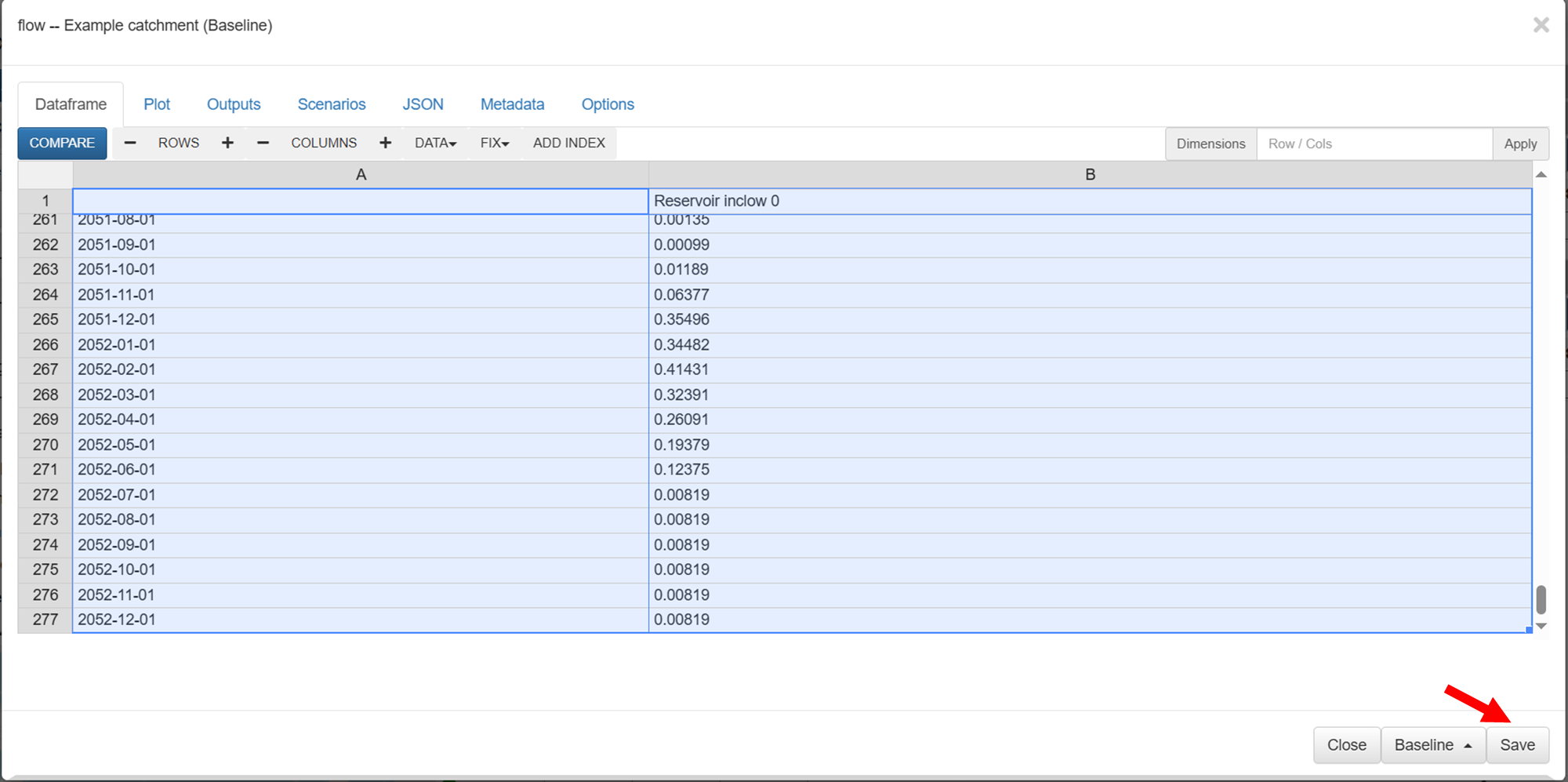

  • آپ کے پاس ٹائم سیریز ہونی چاہئے جیسا کہ ذیل میں دکھایا کلک کریں محفوظ کریں.

انفلو ڈیٹا کو محفوظ کریں

2.7 مثال کے ذخائر نوڈ میں ڈیٹا داخل کرنا

  • پر کلک کریں مثال کے ذخائر نوڈ

  • سیٹ کریں زیادہ سے زیادہ_حجم 25 ملی میٹر 3 تک اس ٹیوٹوریل میں ڈیم کی زیادہ سے زیادہ صلاحیت یہ ہے۔

  • سیٹ کریں ابتدائی_حجم 15 ملی میٹر 3 تک یہ اسٹوریج کی سطح ہے جس سے پہلی بار مرحلے پر سمولیشن شروع ہوتی ہے۔

  • سیٹ کریں مختص جرمانہ سے -200 تک اکثر ذخائر میں منفی مختص جرمانہ ہوتا ہے۔ مختص جرمانے اکثر کثیر ذخائر اور کثیر منبع کے نظام میں ذخائر یا پانی کے دیگر ذرائع کے استعمال کو متوازن کرنے

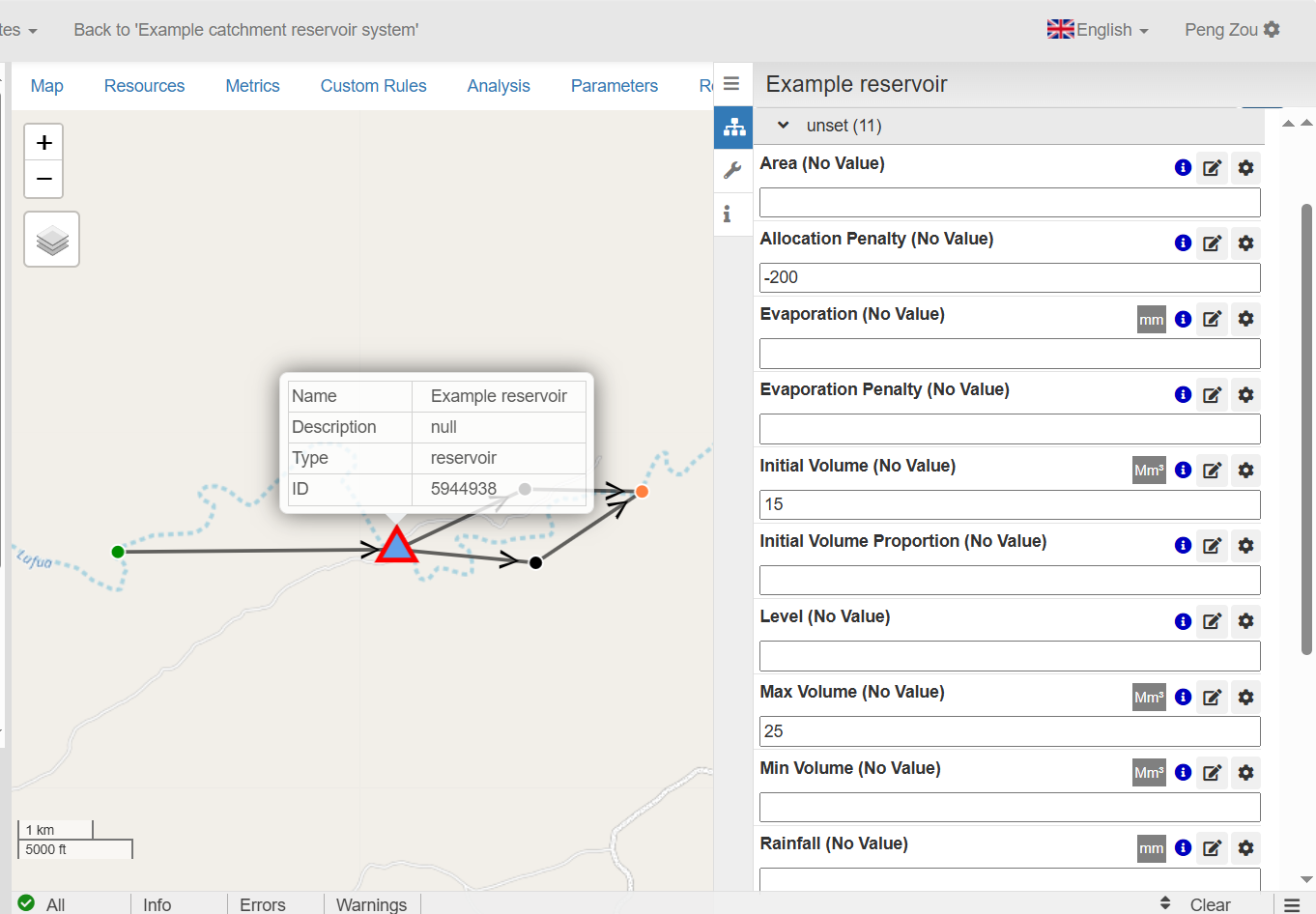

ذخائر کی خصوصیات ذیل میں ان کی طرح نظر آئیں:

ذخائر کا ڈیٹا

**2.8 اسپل اور ریلیز لنک نوڈس پر ڈیٹا داخل کرنا۔ **

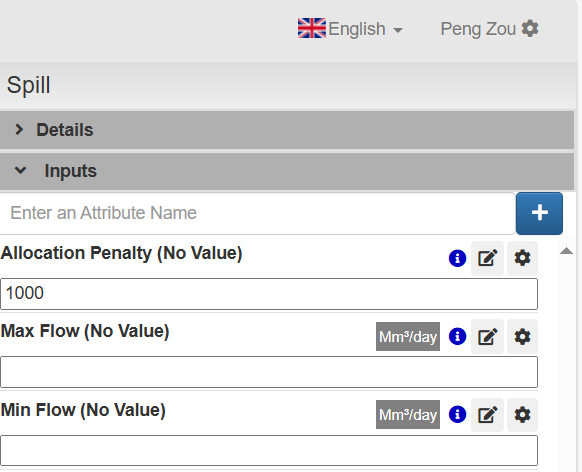

  • پر اسپل لنک نوڈ نے 'الوکیشن جرمنٹ' کو 1000 پر سیٹ کیا

اسپل الوکیشن جرمانہ

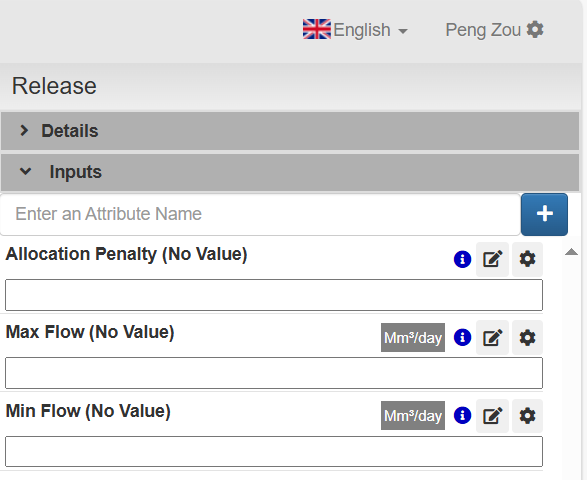

  • دی ریلیز لنک نوڈ میں کوئی ڈیٹا ان پٹ نہیں ہونا چاہئے۔

ریلیز لنک کی ترتیب

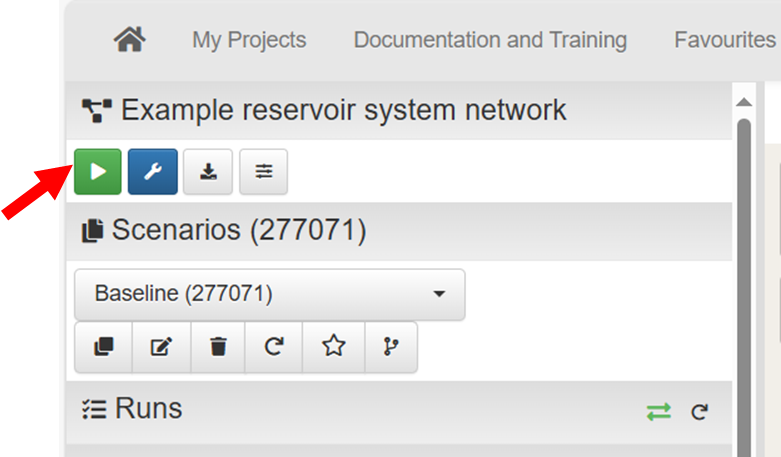

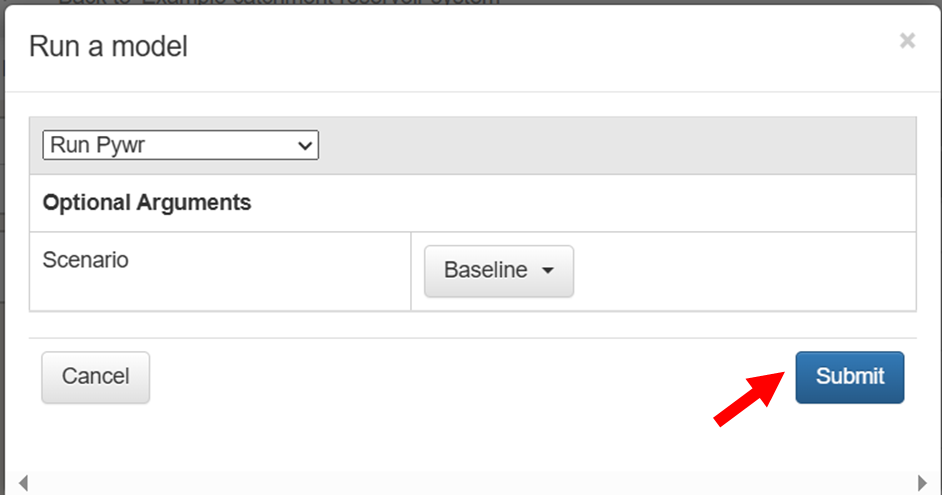

2.9 ماڈل چلائیں

ماڈل چلائیں
ماڈل چلائیں

2.10 حساب کتاب شدہ نتائج دیکھیں

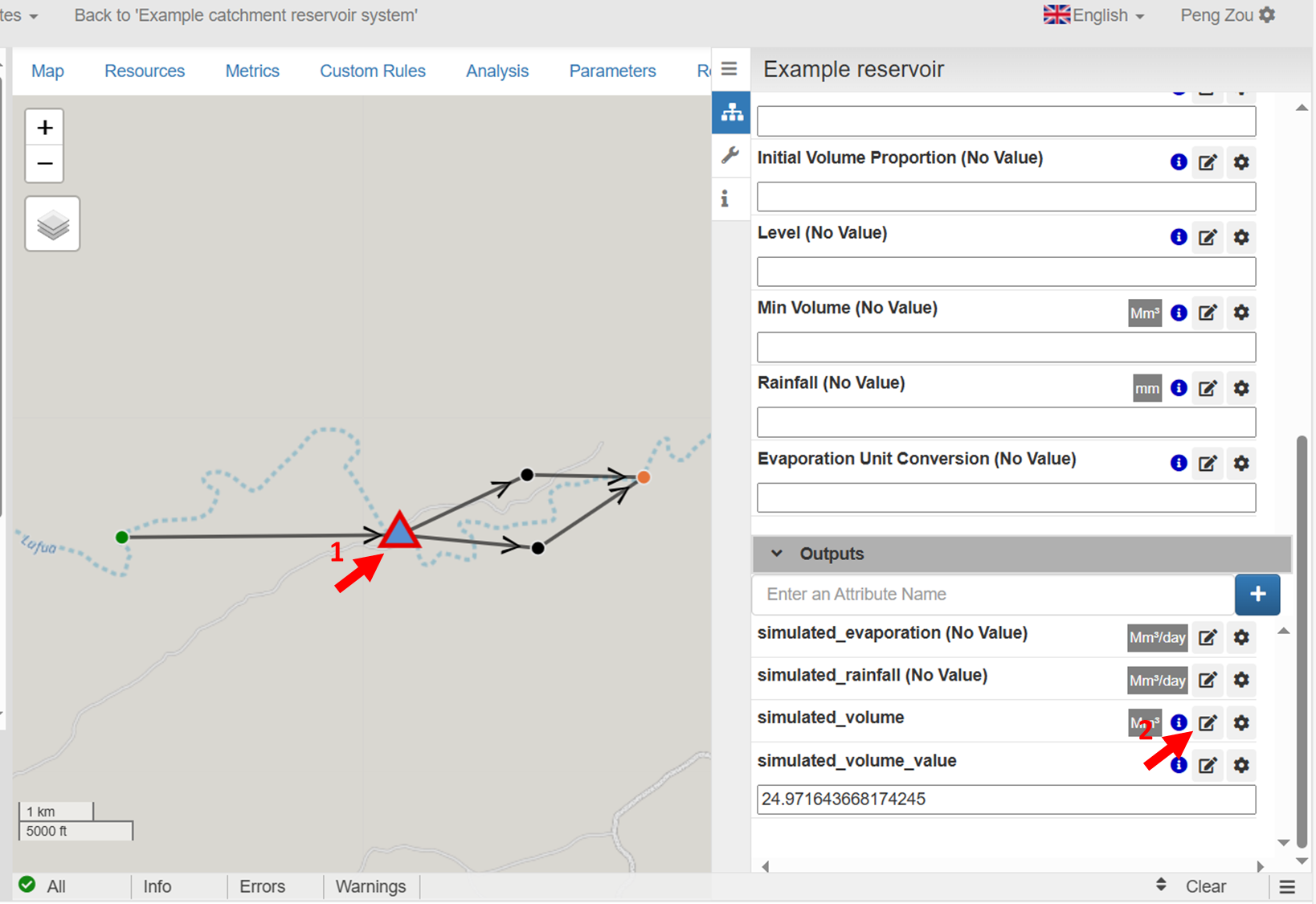

  • دیکھیں 'تقلید شدہ_حجموقت کے ساتھ ساتھ ذخائر اسٹوریج کا حجم دیکھنے کے لئے ذخائر نوڈ کا '۔

حساب شدہ نتائج حاصل

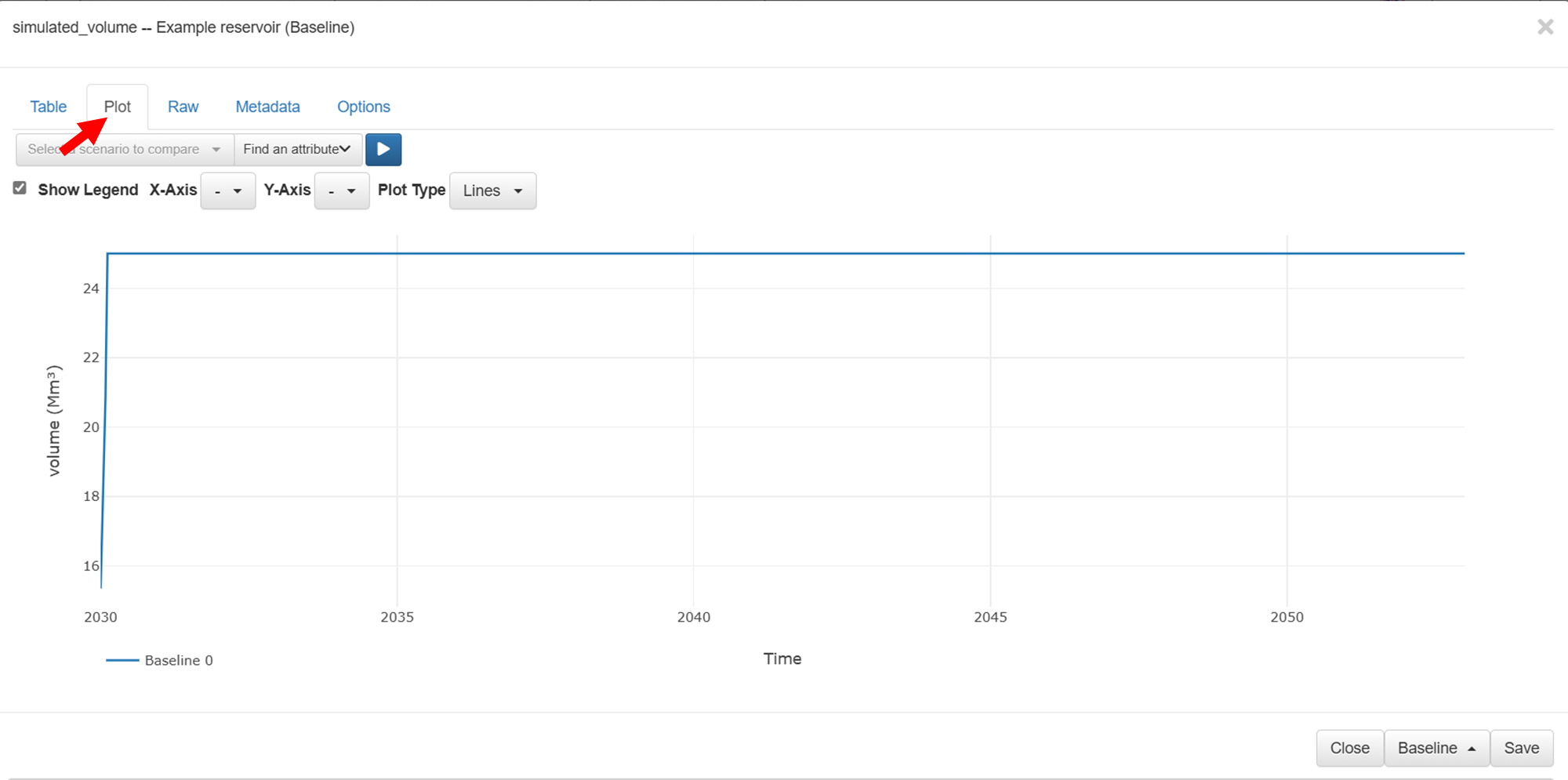

  • 'پلاٹ' ویو پر کلک کریں۔

ذخائر کا حجم دیکھیں

ذخائر کو زیادہ تر وقت کے افق تک بھر جاتا ہے اور بھرا رہتا ہے۔ ایسا ہی ہے کیونکہ ذخائر پر کوئی مطالبہ نہیں ہے اور نہ ہی بخارات کے نقصانات کی وضاحت کی گئی ہے۔

ماڈل چلانے اور آؤٹ پٹ دیکھنے کے بارے میں ویڈیو دیکھنے کے لئے یہاں کلک کریں۔
