添加节点和链接（边）

节点和链接（也称为 “边缘”）是水系统模型的基本组成部分。节点代表系统中的特定元素，例如水库、集水区和需求，每个元素都有独特的属性，这些特性被称为属性。例如，一个属性是 “max\ _flow”，这是通过节点的最大流量。

这些属性可以是不同的类型（例如每月配置文件），它们决定了特定节点的行为。

边代表节点之间水流经的连接或路径，代表河流、管道或河道。节点和边缘共同构成了网络的结构，定义了水在系统中的流动。

下面的视频可以帮助您按照以下步骤操作。

1。点击您在第一步 “我的新网络” 中创建的网络

这会打开网络。如果您在创建网络时选择显示地图，则将显示地图。

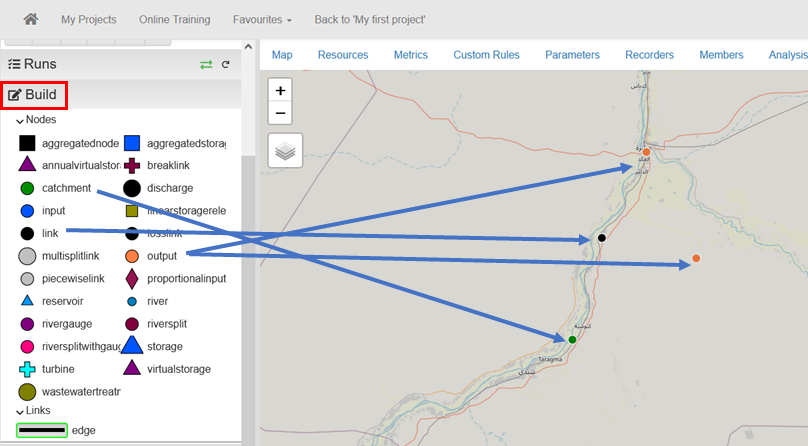

1。缩放至地图上您想要建立网络的位置。我们将放大到苏丹的尼罗河。接下来点击 构建 以红色勾勒的图标，用于查看显示可用节点列表的节点选项板。 2。拖放要使用的节点。在这种情况下，我们将使用：

• 1 集水区-代表流入系统的水

• 1 链接-连接节点

• 2 输出节点-这些节点将水从系统中排出。一个将是需求节点，另一个将是河流出口或 “汇点”。

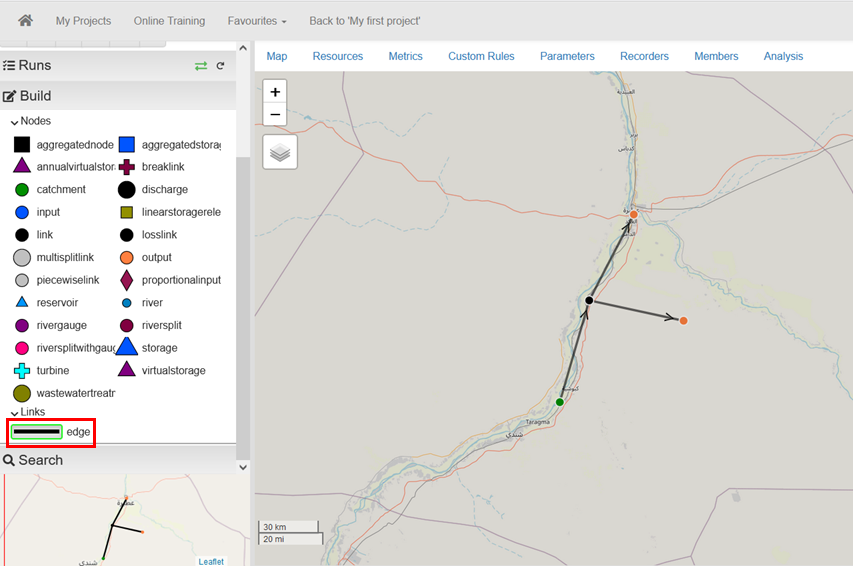

1。要连接节点，请单击 边缘 启用链接模式。单击起始节点（集水区），然后单击结束节点（链接）。节点必须从上游节点启动并在下游节点结束。

请注意： 创建连接后，再次单击 边缘 再次禁用链接模式。
