Adicionando batimetria de reservatório (Nível)

A água Nível de um reservatório pode ser calculado da mesma forma que para um reservatório. O nível de água de um reservatório é necessário para poder calcular a energia hidrelétrica. Embora o Modelo Nacional do Botsuana não inclua energia hidrelétrica, para ser mais completo, ele está incluído neste tutorial.

Observação: ao contrário do parâmetro Area que foi definido no nó Reservoir. Definiremos o parâmetro Level na guia Parâmetros da Interface. Isso é para demonstrar na guia Parâmetros, o Nível também pode ser definido no nó.

Abaixo está um exemplo de tabela de classificação de nível de área versus volume para:

Volume (Mm3)	Nível (m)
0	1
7	8
10	16
15	18
25	20

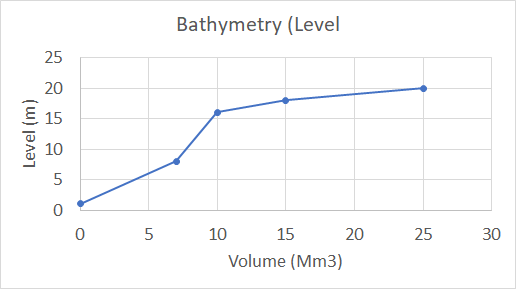

Quando plotado, fica assim:

Relação entre o nível da água e o volume do reservatório

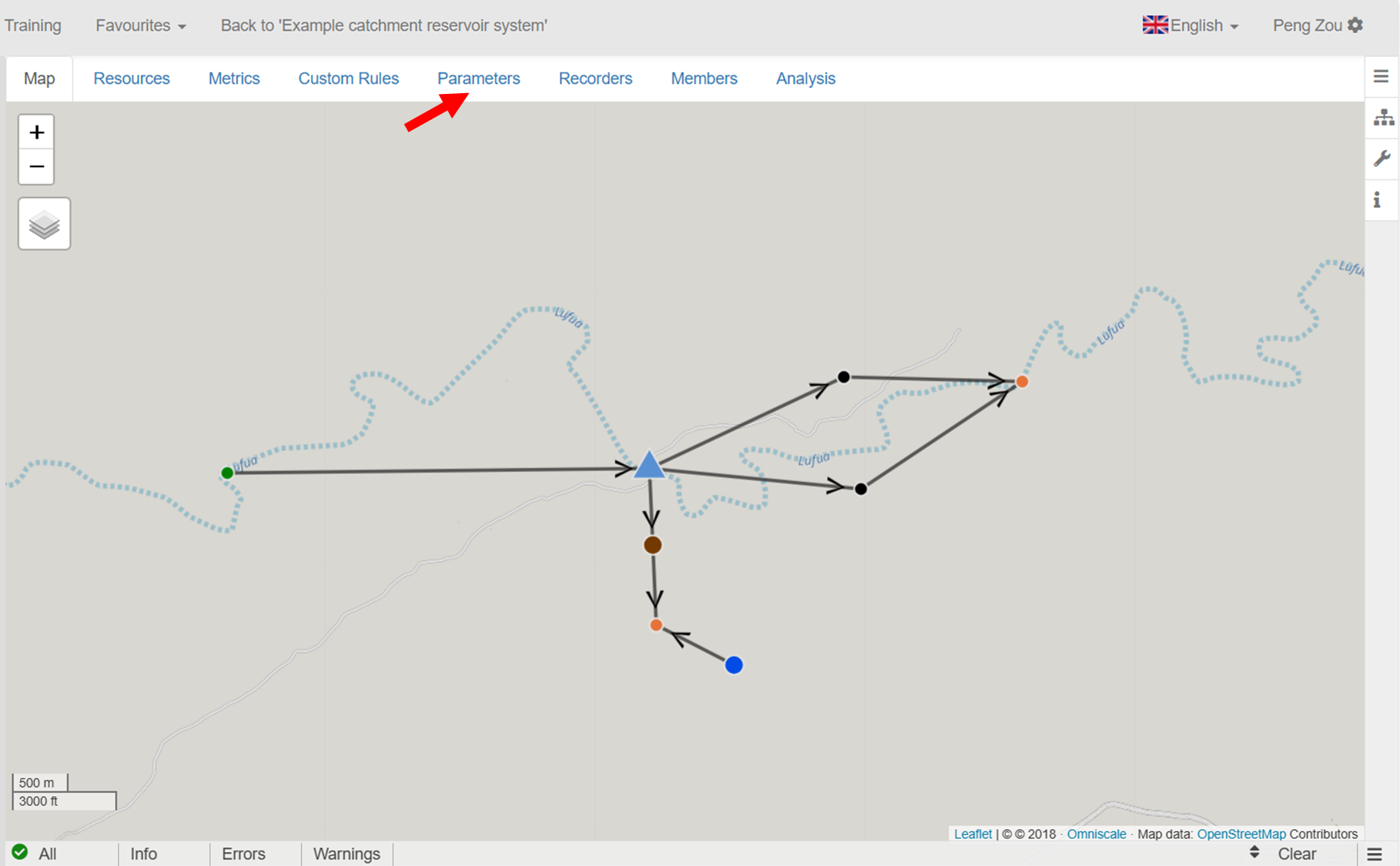

1. Clique no Parâmetros guia na interface.

Clique na guia Parâmetros

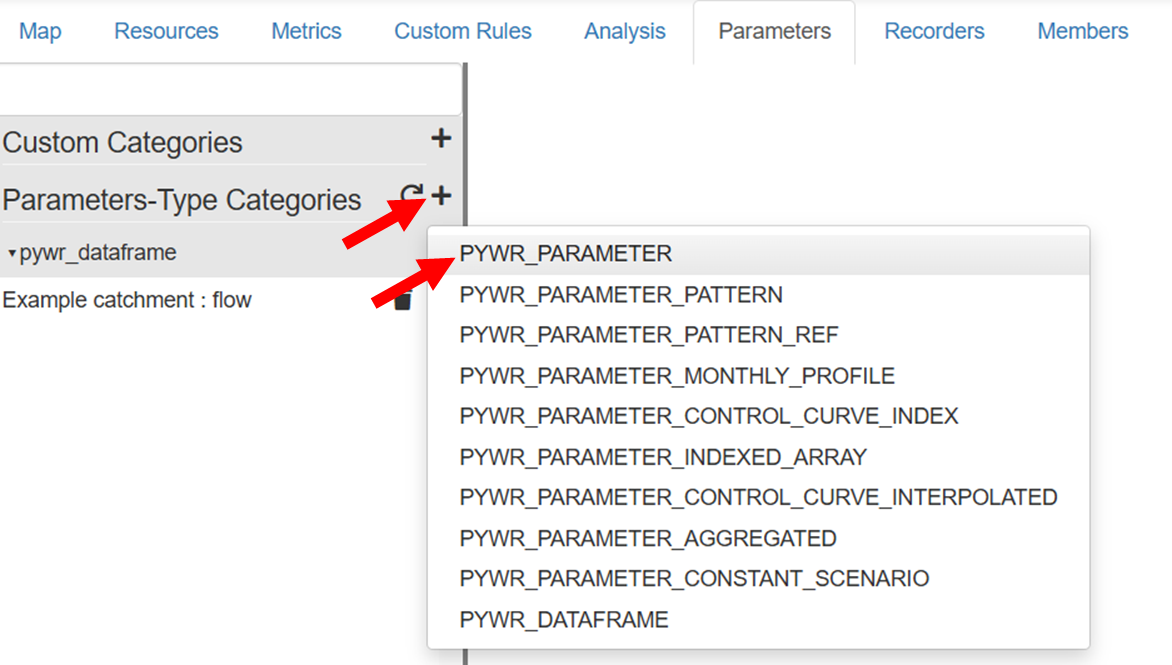

1. Clique no + para adicionar um novo parâmetro. Selecione PYWR_PARAMETER

Selecione PYWR_PARAMETER

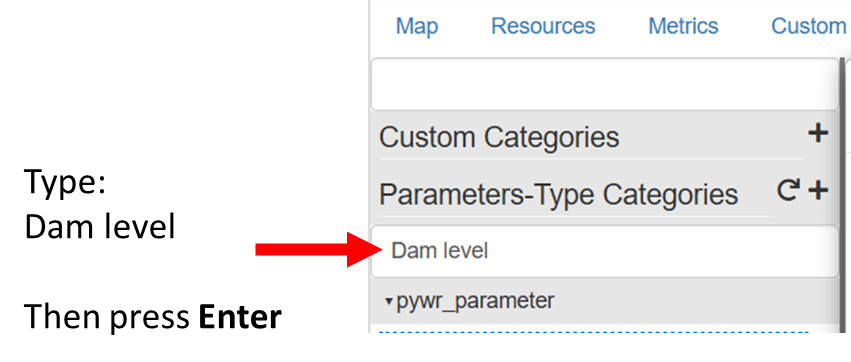

1. No campo de texto exibido, escreva 'Nível da barragem'

Nomeie o parâmetro

1. Copiar e Pasta coloque o Json abaixo no editor e clique em Salvar.

{
	“tipo”: “Parâmetro de volume interpolado”,
	“node”: “Exemplo de reservatório”,
	“volumes”: [
		0,
		7,
		10,
		15,
		25
	],
	“valores”: [
		1,
		8,
		16,
		18,
		20
	],
	“interp_kwargs”: {
		“tipo”: “linear”
	},
	“comentário”: “volumes: Mm3, valores: m”
}

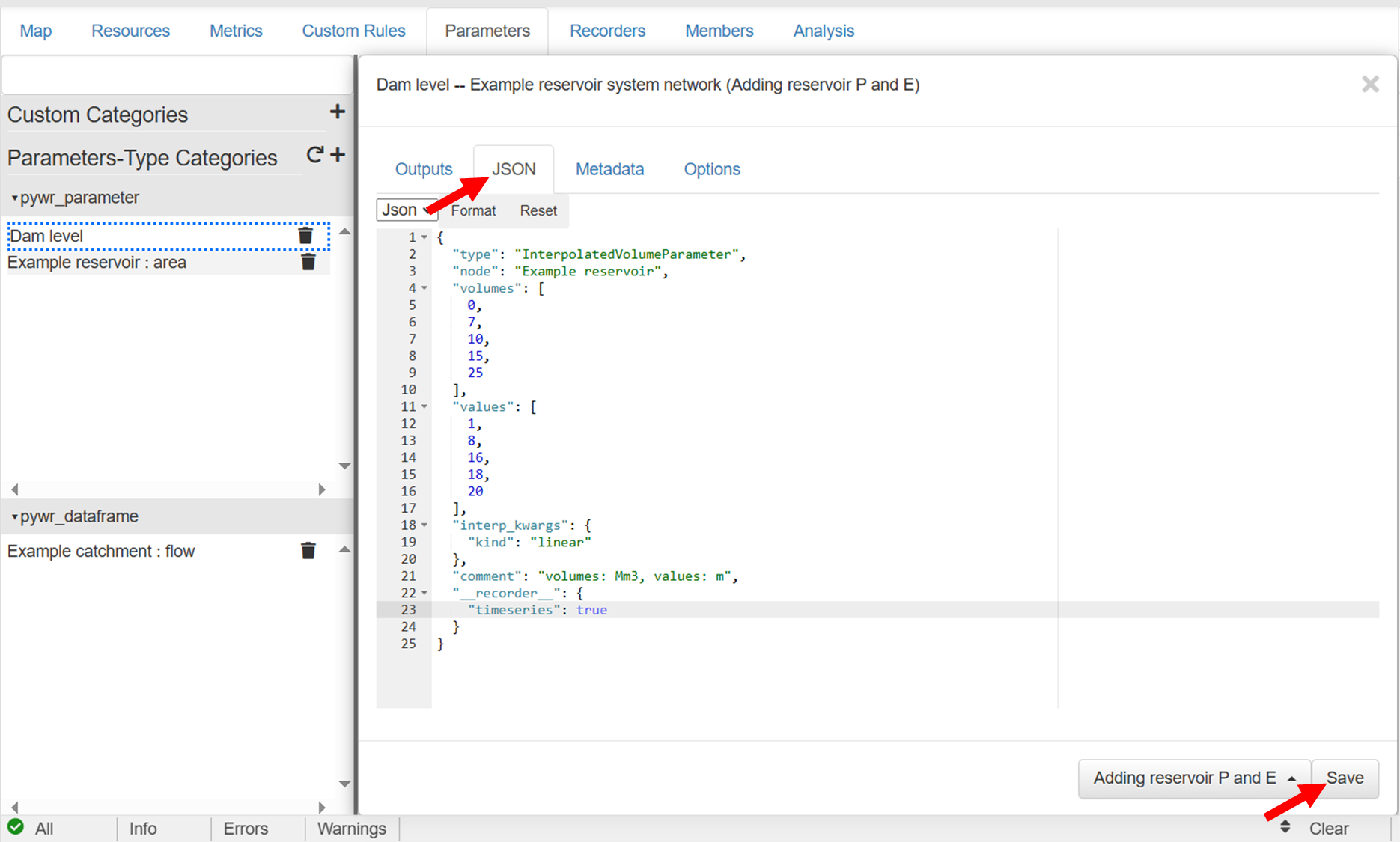

Cole o código e salve

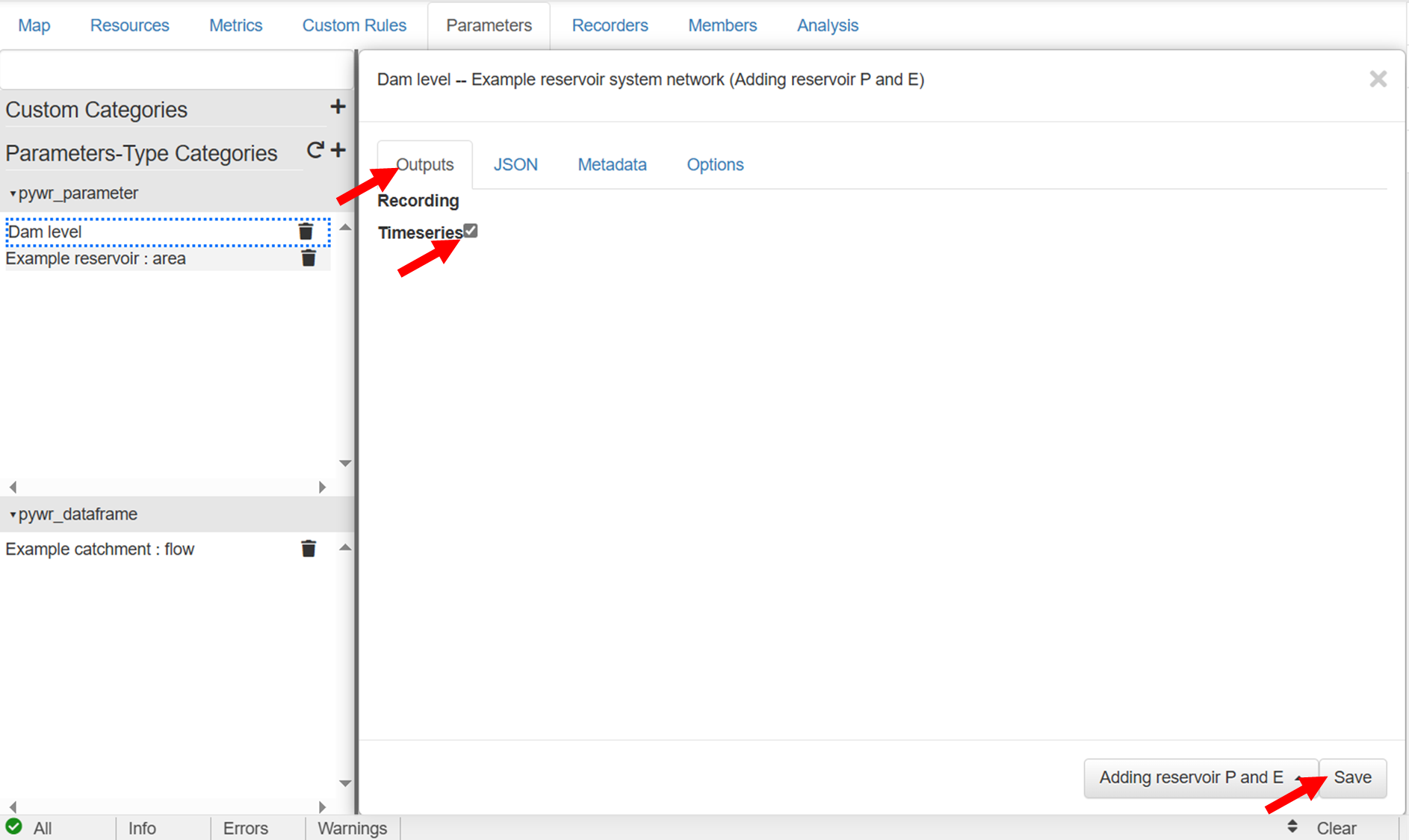

1. Clique em Série temporal na Saídas guia para permitir o salvamento da série temporal Level.

Ativar o salvamento da série temporal Level

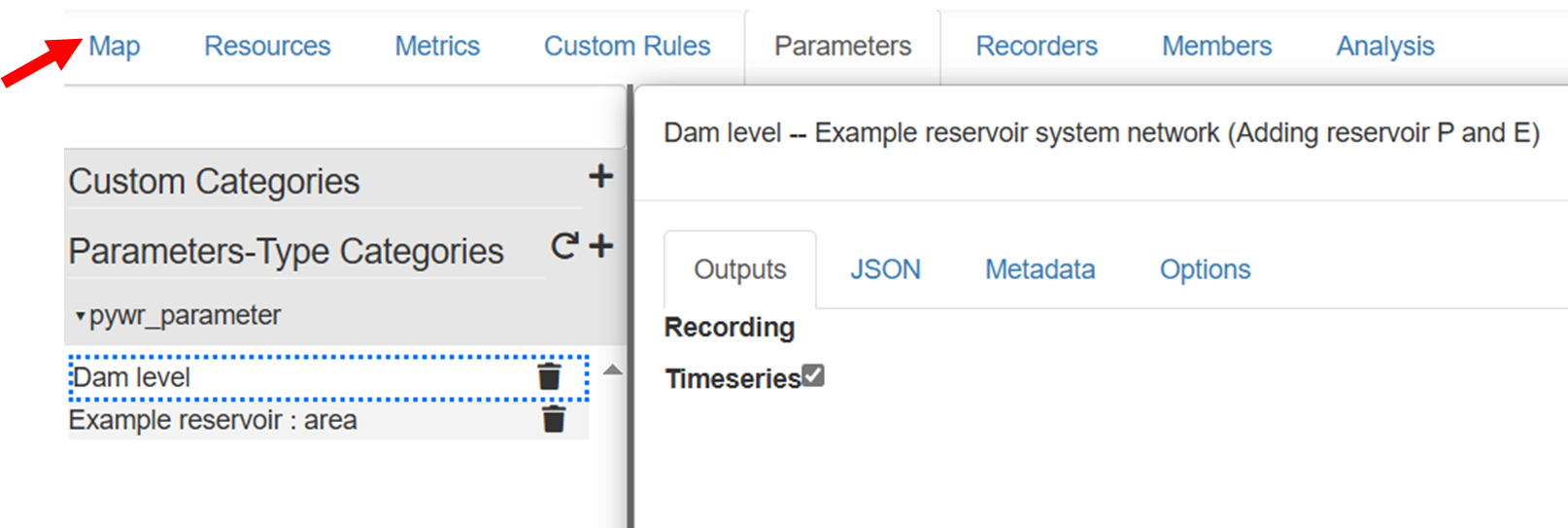

1. Clique em Mapa para retornar à visualização do mapa

Retornar para a visualização do mapa

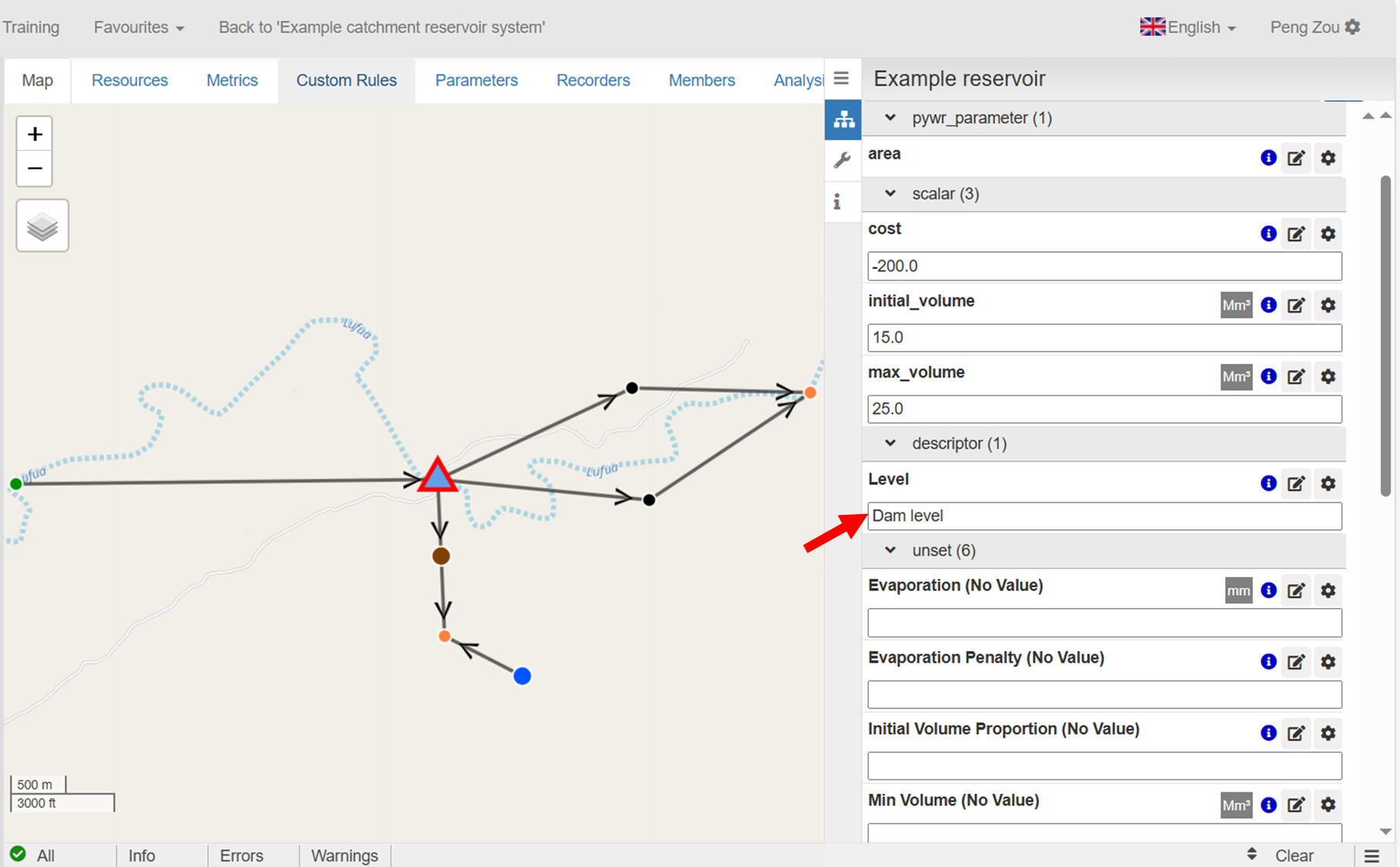

7. O parâmetro Nível da barragem precisa ser referenciado no atributo Nível do reservatório. Para isso, clique no Reservatório e escreva o nome do parâmetro no atributo Nível (Nível da barragem). Observe que o nome diferencia maiúsculas de minúsculas.

Insira o nome do parâmetro

1. Execute o modelo.

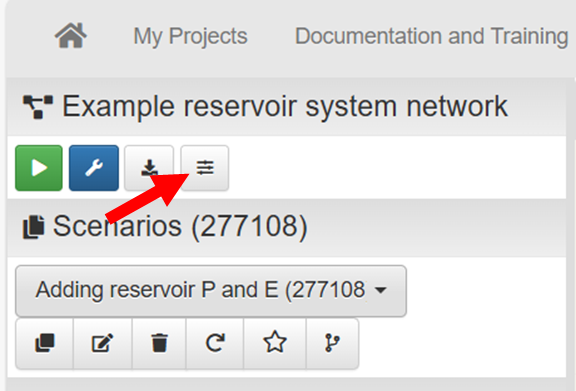

2. Você verá isso porque o Nível da barragem o parâmetro não está definido no nó, o simulado_nível não é emitido no nó do reservatório. Em vez de ver a saída, clique no botão Botão Atributos de rede.

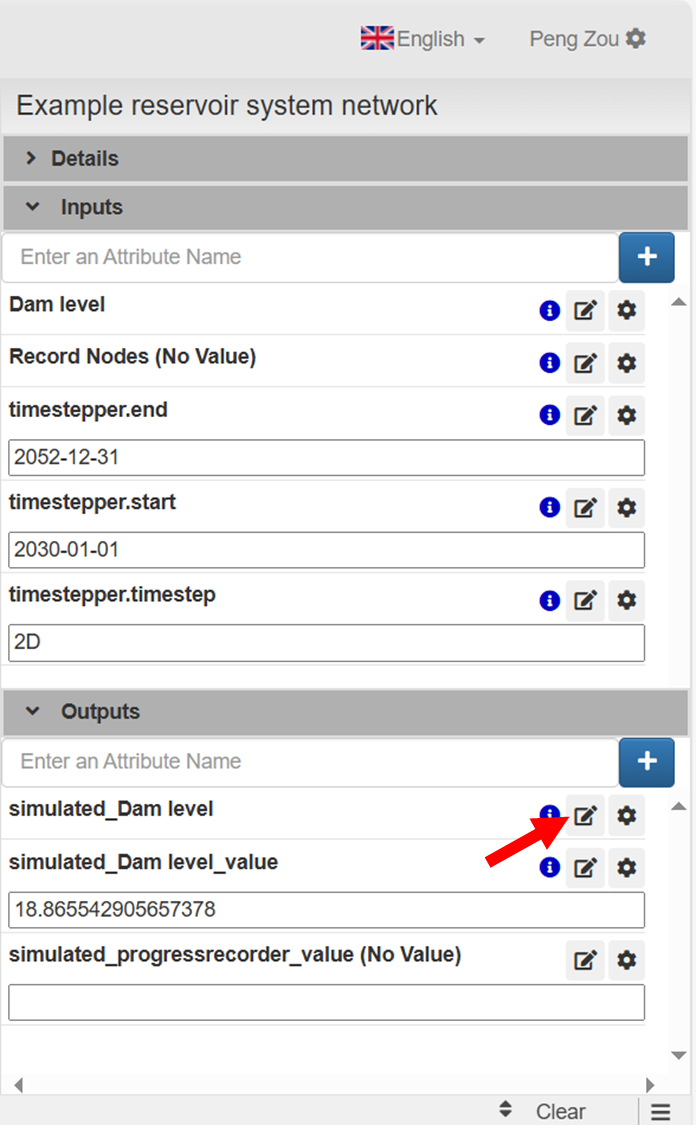

Clique no botão Atributos de rede

1. Clique no simulado_Nível da barragem. Observe que o nome do nó do reservatório está no nome da saída do parâmetro.

Veja o nível da barragem

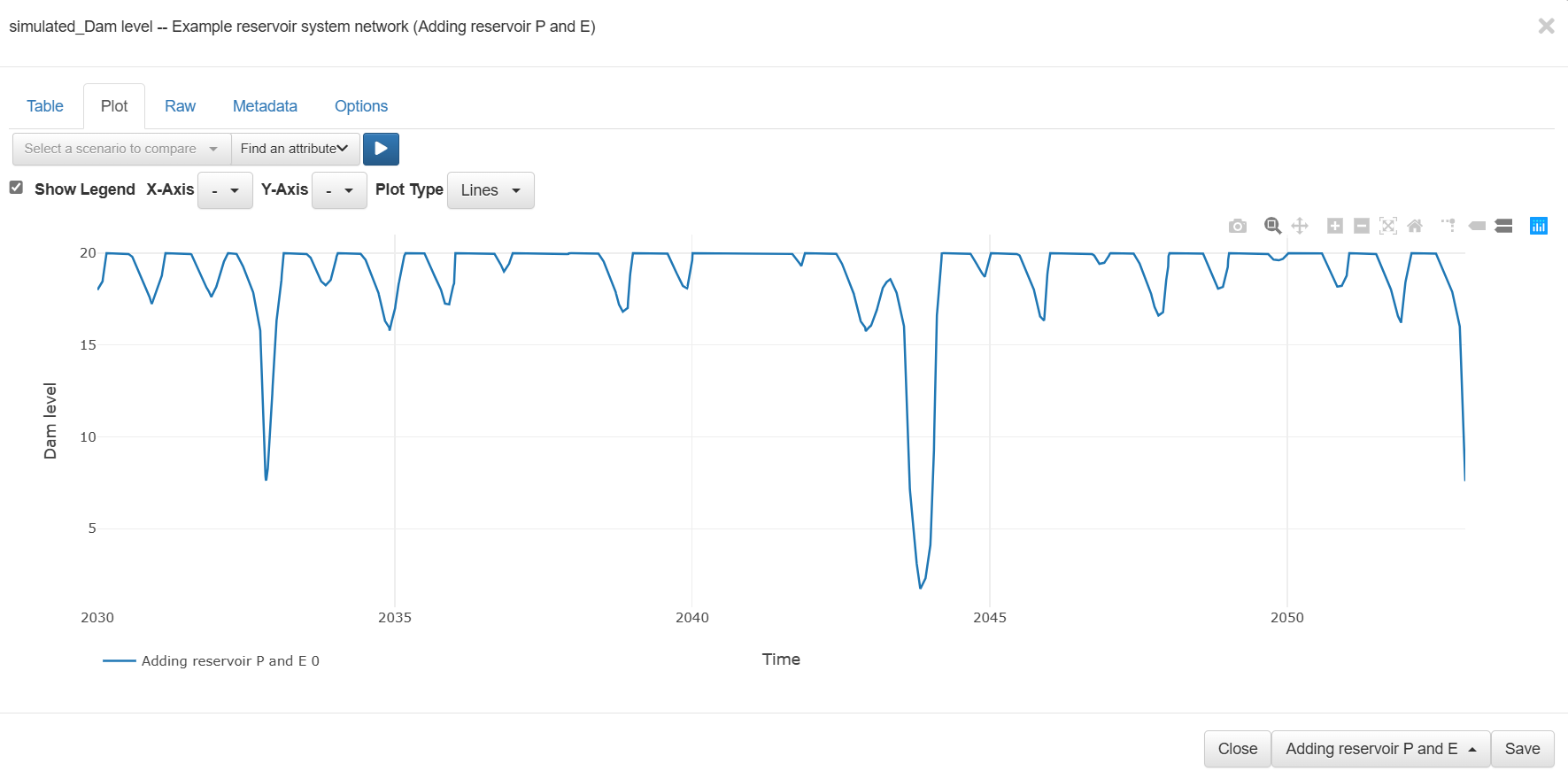

A série temporal Level pode ser vista abaixo.

Séries temporais de nível
