# Adicionar um tratamento de água funciona com perdas

Nesta seção, um [**link de perda**](https://water-strategy.gitbook.io/water-strategy/modelling-fundamentals/node-types/loss-link-node) representando um **obras de tratamento de água potável** serão adicionados ao sistema. Este nódulo é usado para representar o tratamento **perdas** saindo do sistema. A água do reservatório é liberada para as obras de tratamento de água, onde uma proporção dessa água é perdida por meio de perdas no processo e a água restante é então fornecida à demanda.

## Crie um novo cenário

* Clonar o **'Com demanda'** cenário e chame o novo \*\*'Demanda com perdas de tratamento' . \*\*

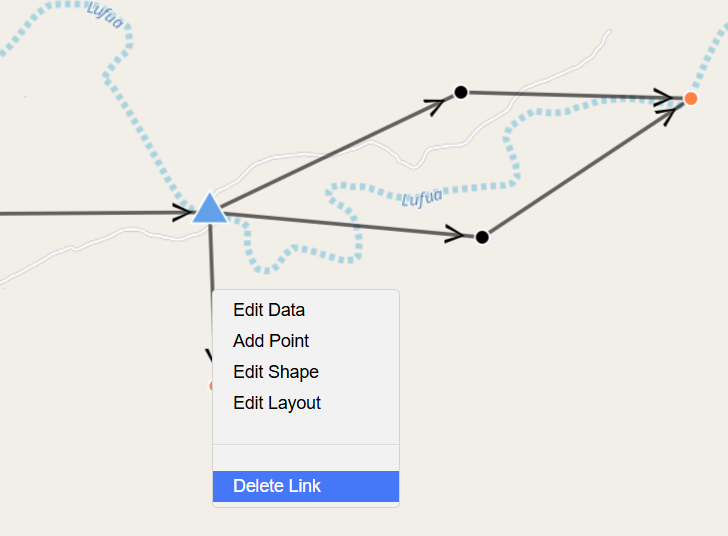

* Exclua o link que conecta o reservatório ao nó de demanda de exemplo por **certo** clicando no link e clicando em **'Excluir link'**

<figure><img src="https://2780811623-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Ft4nCBOybr5foLIqkmwa6%2Fuploads%2Fgit-blob-e1906d13fd24702b8abcf3b693e11a783d7abbf7%2Fimage%20(289).png?alt=media" alt="" width="364"><figcaption><p>Excluir o link</p></figcaption></figure>

## Adicionar um link de perda

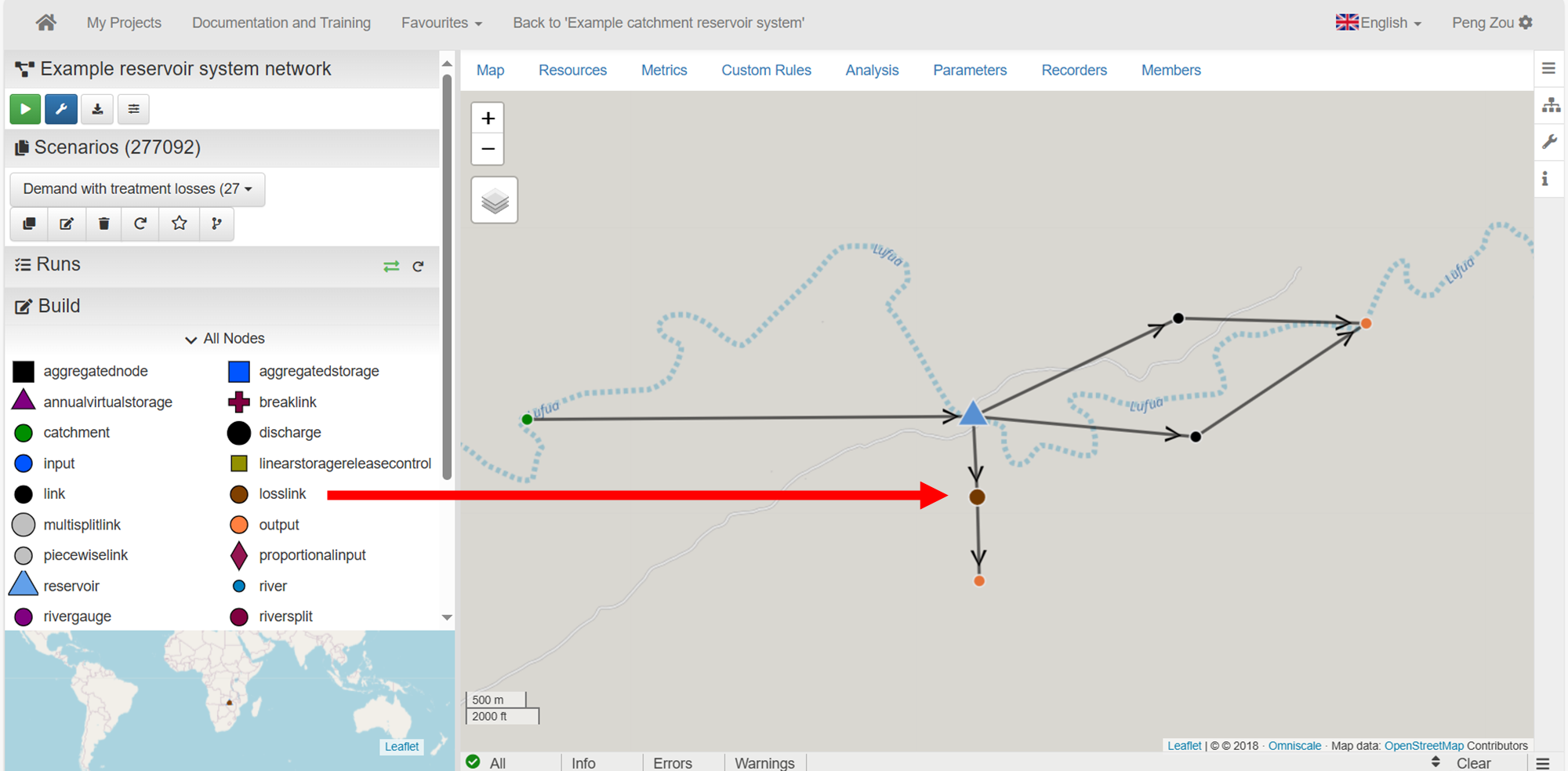

* Coloque um link de perda <img src="https://2780811623-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Ft4nCBOybr5foLIqkmwa6%2Fuploads%2Fgit-blob-9420a38e58ef3fbb5e28a63fbb8c08bdb61f0191%2Fimage%20(290).png?alt=media" alt="" data-size="line">entre o reservatório e a demanda e conecte o reservatório ao link de perda e o link de perda ao nó de demanda com links. Renomeie o link de perda para ser \*\*'Obras de tratamento de água' . \*\*

<figure><img src="https://2780811623-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Ft4nCBOybr5foLIqkmwa6%2Fuploads%2Fgit-blob-6751dbee29aa186fee442221036ba4d8c7191832%2Fimage%20(291).png?alt=media" alt=""><figcaption><p>Coloque um link de perda</p></figcaption></figure>

* Esta obra de tratamento de água terá 10% de perdas com base na vazão das obras de tratamento de água.

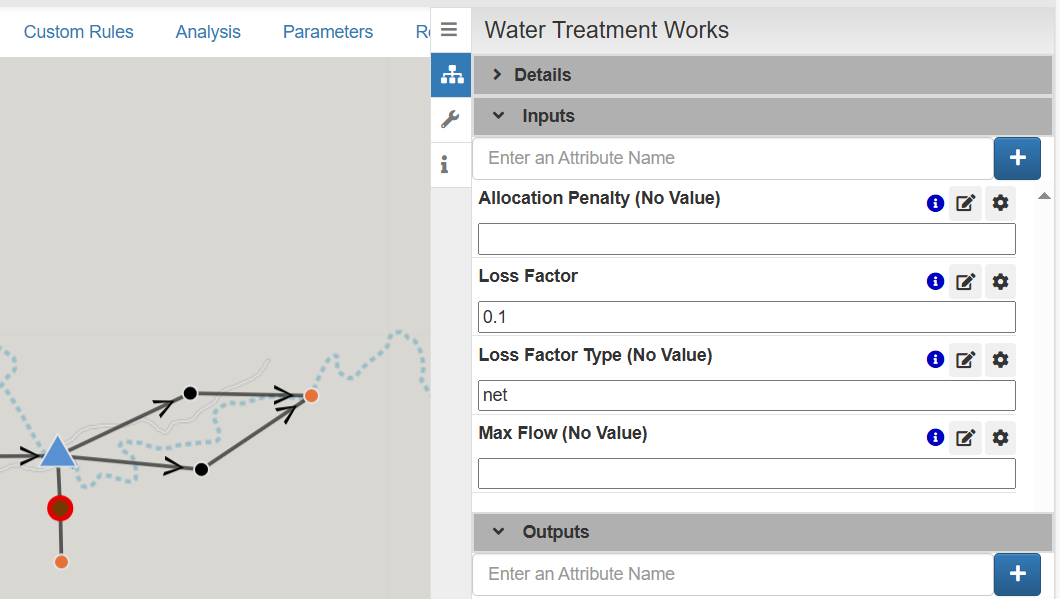

* Defina o **O fator de perda** será 0.1 representando 10% de perdas.
* Defina o tipo de fator de perda como **net** para que a perda de 10% seja calculada com base na saída dos trabalhos de tratamento.

<figure><img src="https://2780811623-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Ft4nCBOybr5foLIqkmwa6%2Fuploads%2Fgit-blob-f5e40bd303803d440e510e5bdff98c328a42cda8%2Fimage%20(294).png?alt=media" alt=""><figcaption><p>Configuração do nó de perda</p></figcaption></figure>

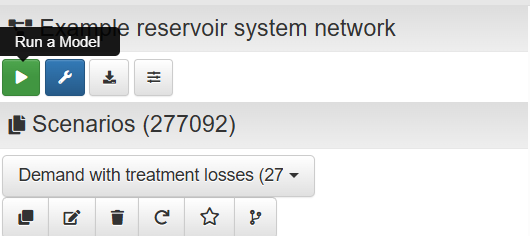

## Execute o cenário

<figure><img src="https://2780811623-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Ft4nCBOybr5foLIqkmwa6%2Fuploads%2Fgit-blob-ba9b6d947926d62be2ba4b642641e83a0a201e8d%2Fimage%20(295).png?alt=media" alt="" width="265"><figcaption><p>Execute o modelo</p></figcaption></figure>

## Visualize e compare os resultados

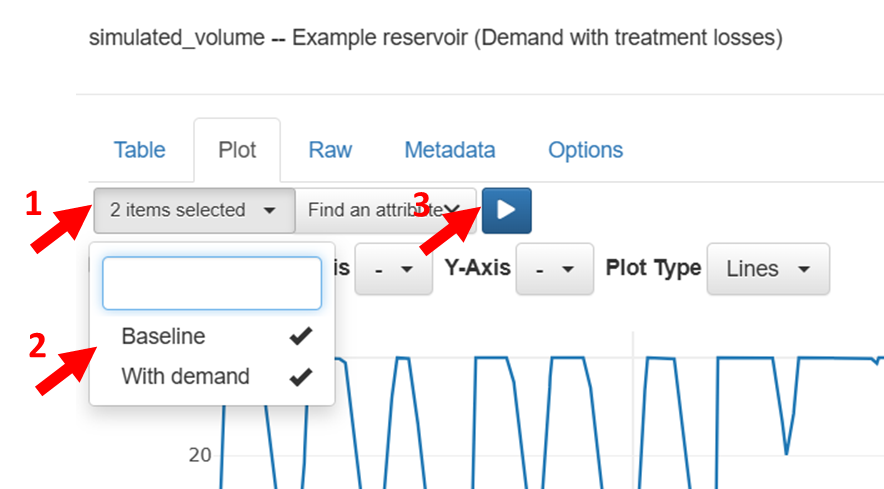

Compare o **simulado\_volume** do reservatório no **'Linha de base'** e o **Cenário 'Com demanda'**.

<figure><img src="https://2780811623-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Ft4nCBOybr5foLIqkmwa6%2Fuploads%2Fgit-blob-62e63261f4b02dcbbab6f1637f3eae4fdd889d8f%2Fimage%20(296).png?alt=media" alt="" width="375"><figcaption><p>Selecione cenários para comparar</p></figcaption></figure>

<figure><img src="https://2780811623-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Ft4nCBOybr5foLIqkmwa6%2Fuploads%2Fgit-blob-d4c3fd35b3608258939113f64c01947657810f1d%2Fimage%20(297).png?alt=media" alt=""><figcaption><p>Compare diferentes cenários</p></figcaption></figure>

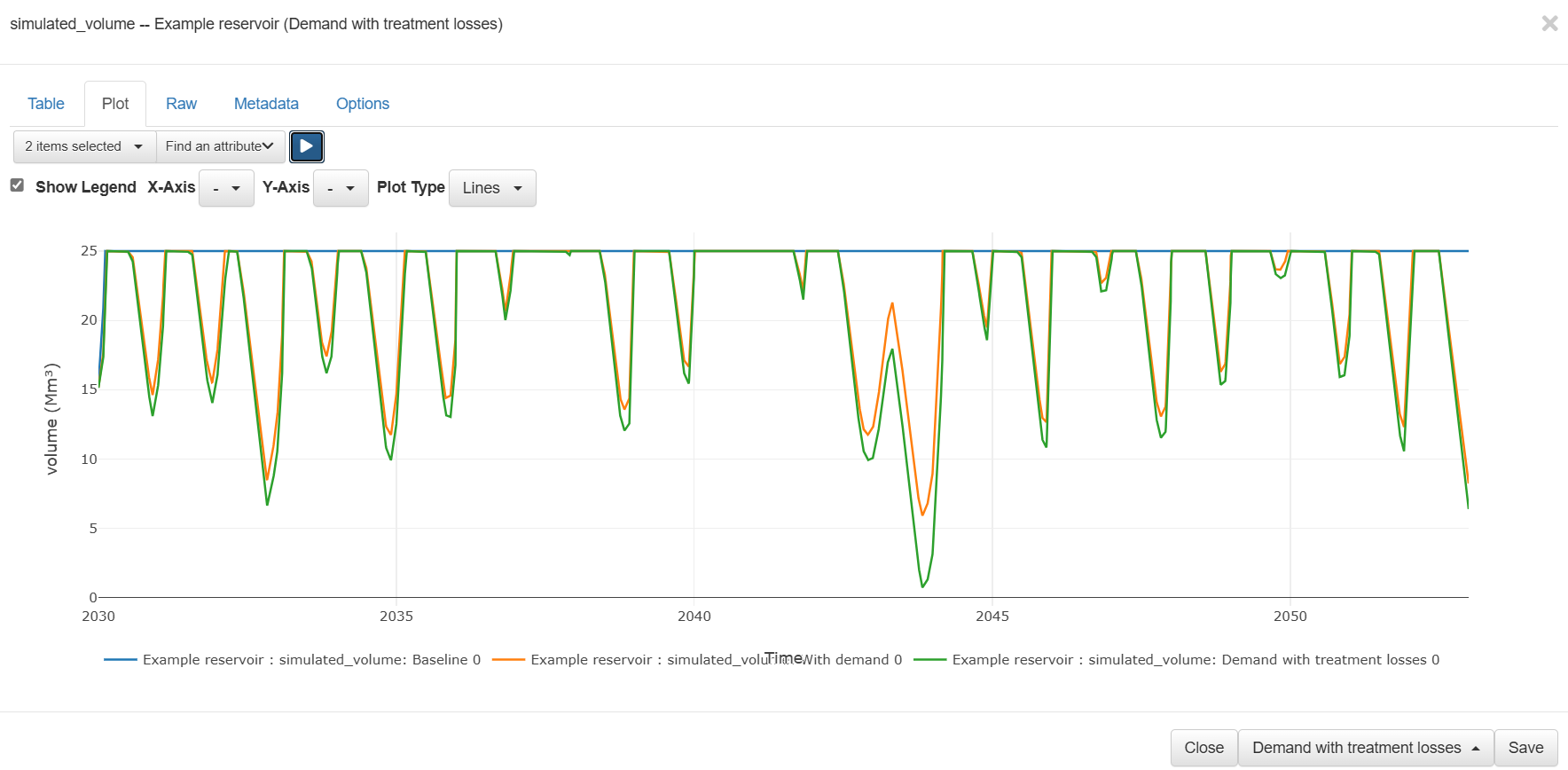

O reservatório no cenário que tem perdas de tratamento vai para menor armazenamento durante os períodos de seca. Isso porque o reservatório está liberando mais água para a demanda devido às perdas do tratamento.

A demanda foi afetada pelas perdas de tratamento? Compare o **simulado\_corrente** do nó de demanda de exemplo abaixo deste e do **Com cenário de demanda**.

## Exercícios e perguntas <a href="#exercises-and-questions" id="exercises-and-questions"></a>

1. Os trabalhos de tratamento de água resultam em perdas saindo do sistema. O fluxo simulado do link de perda mostra a saída de fluxo do link de perda. **Como podemos determinar a quantidade de água que está entrando nas obras de tratamento de água?**

*Dica: coloque um link node normal entre o reservatório e o link de perda e execute novamente o modelo. O fluxo simulado nesse nó representará o fluxo liberado pelo reservatório e o fluxo que entra nas obras de tratamento antes das perdas.*

1. **Em um novo cenário, aumente as perdas líquidas para 20%? Como isso afeta o volume simulado do reservatório?**
