Perda Link Node

Descrição geral

UM link de perda permite a definição de uma perda proporcional fixa de fluxo que passa por esse nó. Links de perda são frequentemente usados para representar obras de tratamento de água potável que incorrem em algumas perdas de processo.

Os atributos de fluxo máximo e mínimo definidos são aplicados à saída líquida após as perdas.

O próprio nó registra a saída líquida em seu atributo de fluxo (que seria usado por qualquer gravador conectado).

Atributos primários

Nome
Descrição
Obrigatório

Penalidade de alocação

O custo por unidade de fluxo através do nó

Opcional

Fator de perda

prejuízo_fator: flutuação ou parâmetro. A proporção do fluxo perdido por esse nó. Deve ser maior ou igual a zero. Esse valor é uma proporção do fluxo bruto ou líquido, dependendo do valor da perda_tipo_fator.

Opcional, o padrão é 0

Tipo de fator de perda

Seja “bruto” ou “líquido” (padrão) para especificar se o fator de perda é aplicado como uma proporção do fluxo bruto ou líquido, respectivamente.

Opcional, o padrão é “net”

Fluxo máximo

A restrição máxima de fluxo no nó

Opcional

Fluxo mínimo

A restrição mínima de fluxo no nó

Opcional

Exemplo

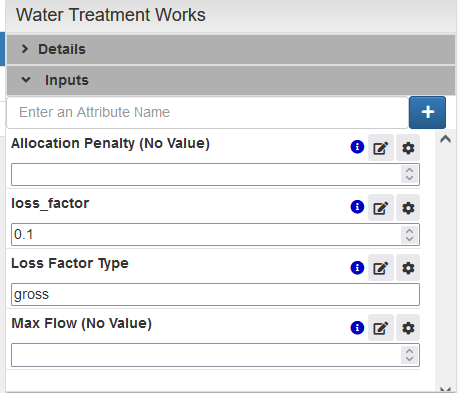

Neste exemplo, 10% da quantidade bruta de água que flui para o nodo é perdida.
