Añadir un depósito
Last updated
Last updated
Mire el vídeo para añadir un nodo de depósito al modelo creado en el tutorial anterior. Para ello, cree una copia del modelo tal y como se muestra en el vídeo y trabaje en Con abstracción escenario
Arrastra y suelta un Almacenamiento nodo en la red. A continuación, borre el enlace que conecta el Captación nodo al Enlace nodo. Conecta el Captación nodo al Almacenamiento nodo y, a continuación, conectar el Almacenamiento nodo al Enlace nodo.
Establezca inicialmente el máximo_volumen del storage node a 0 Mm3 y el inicial_volumen_pc a 0 y ejecute el modelo.
Luego clona el Con_abstracción escenario y cree un nuevo escenario llamado **«Depósito con almacenamiento y extracción» . **

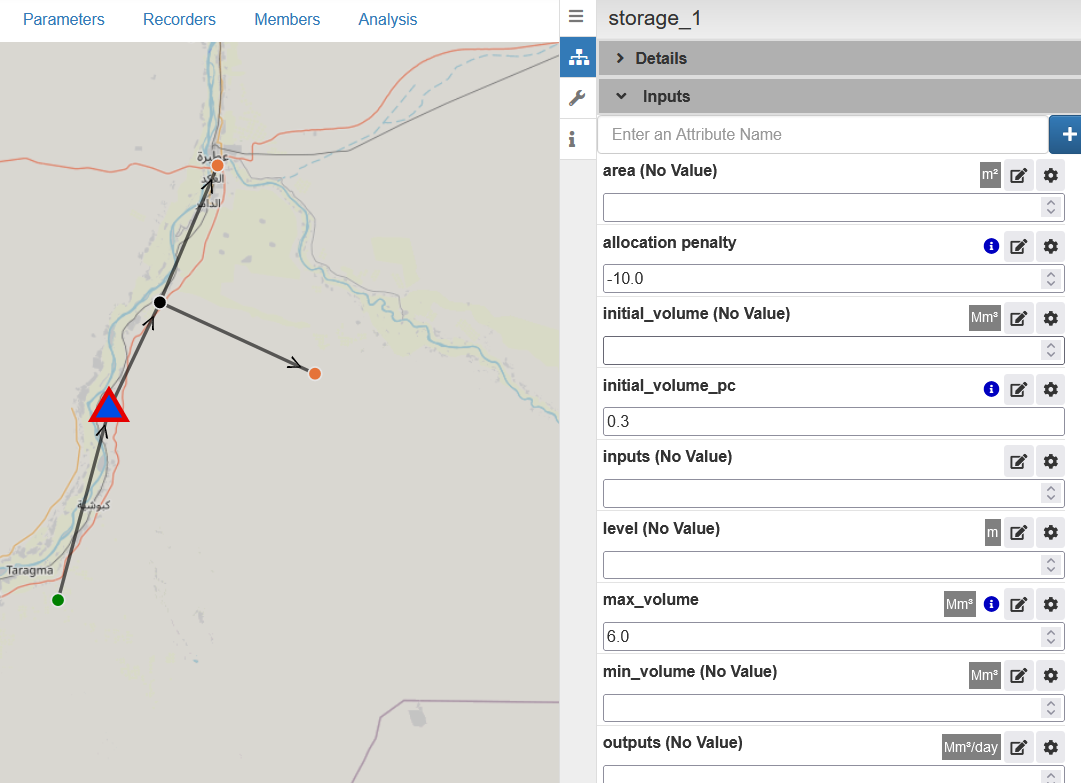

En el nuevo escenario, defina máximo_volumen del storage node a 6 Mm3 y el inicial_volumen_ordenador a 0.33. A continuación, el depósito comenzará la simulación con un 1234567890% de su capacidad. Como alternativa, el inicial_volumen se puede configurar en 1.8 Mm3. Ya sea inicial_volumen o inicial_volumen_Es necesario configurar la PC.

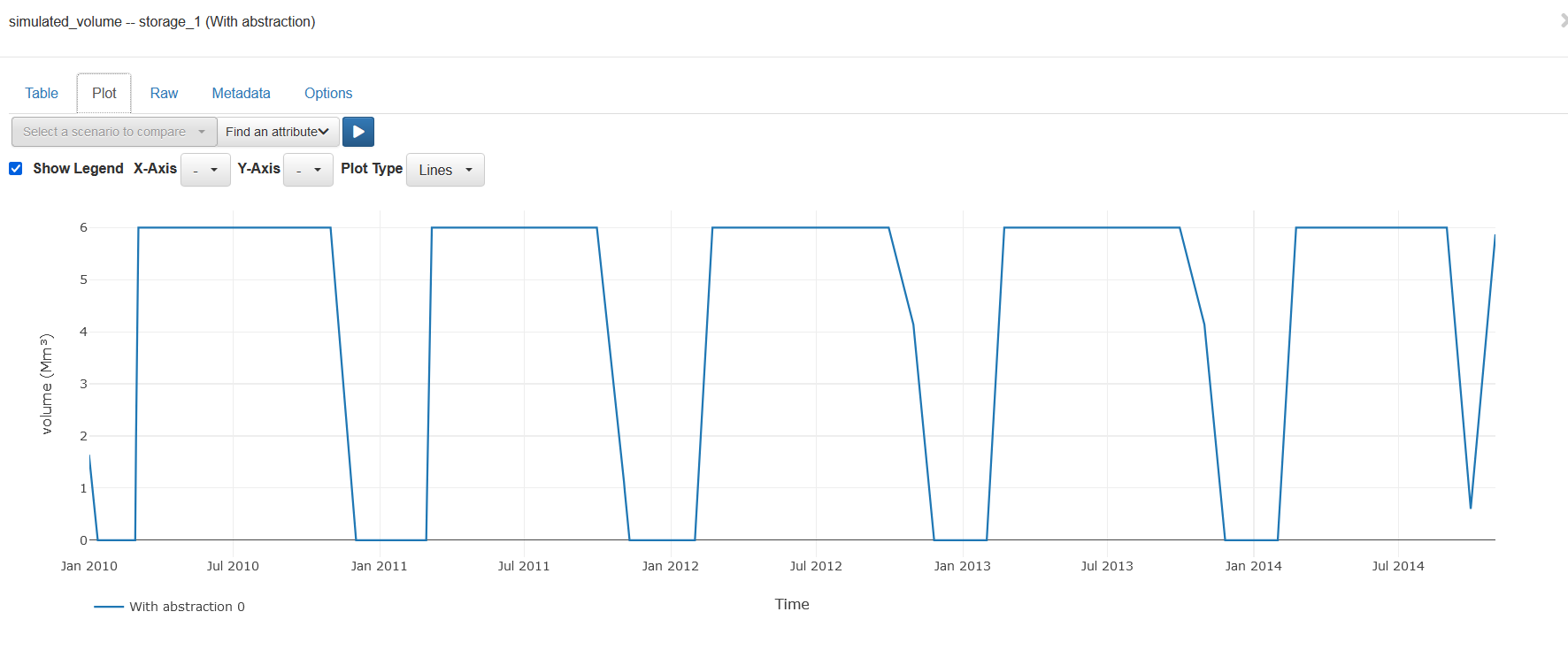

Ejecute el modelo y visualice simulado_volumen del depósito.
El depósito se vacía en cada estación seca y se llena en cada estación lluvia.

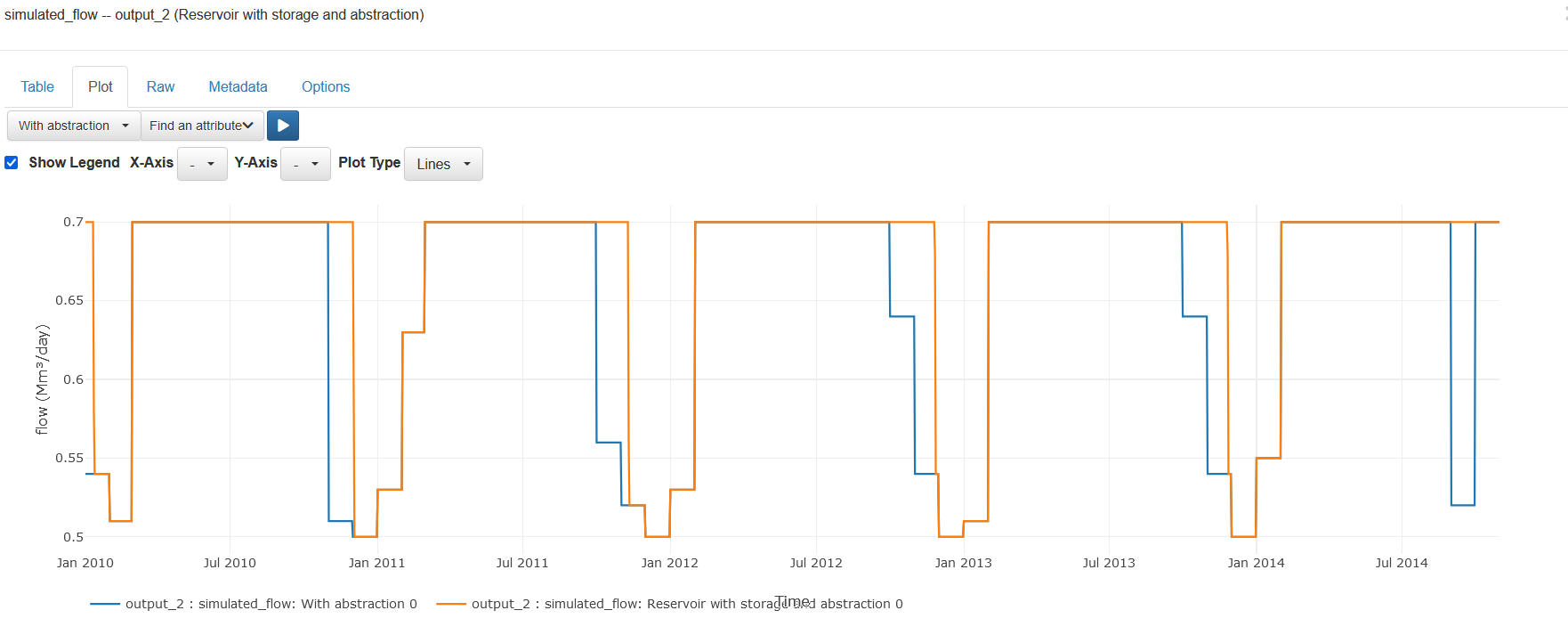

Compara los simulado_flujo en el nodo de demanda del «Depósito con almacenamiento y extracción» y «Con abstracción» escenario**. **
El almacenamiento redujo el déficit en el nodo de demanda. Sin embargo, podemos observar que, incluso con el almacenamiento, hay ocasiones en las que el nodo de demanda no recibe toda su demanda de 0.7 Mm3.
Vimos que, bajo el escenario 1 de flujo, el depósito se vaciaría todos los años. ¿Qué tan baja debe ser la demanda para que el embalse pueda conservar algo de volumen de almacenamiento incluso en la estación seca?
