# Añadir batimetría de reservorio (nivel)

El agua **Nivel** de un depósito se puede calcular de la misma manera que para un depósito. El nivel de agua de un embalse es necesario para poder calcular la energía hidroeléctrica. Si bien el modelo nacional de Botsuana no incluye la energía hidroeléctrica, para que sea más completo, se incluye en este tutorial.

*Tenga en cuenta lo siguiente: A diferencia del parámetro Area que se definió en el nodo Reservoir. Definiremos el parámetro de nivel en la pestaña Parámetros de la interfaz. Esto es para mostrar la pestaña Parámetros. El nivel también se puede definir en el nodo.*

A continuación se muestra un ejemplo de tabla de clasificación entre nivel y volumen de área para:

| Volumen (Mm3) | Nivel (m) |
| ------------- | --------- |
| 0             | 1         |
| 7             | 8         |
| 10            | 16        |
| 15            | 18        |
| 25            | 20        |

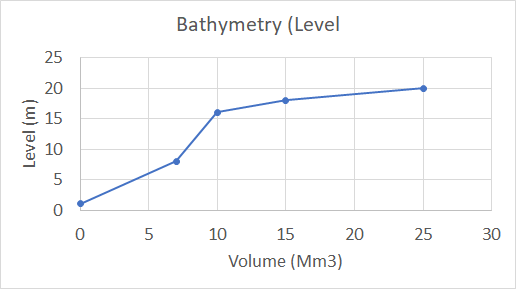

Cuando se traza, se ve así:

<figure><img src="https://2948356152-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFNe7L0vZu0Va3aSbFYVf%2Fuploads%2Fgit-blob-ee6026fb20b522ddbe6d6cc113d73da59ce46485%2Fimage%20(133).png?alt=media" alt=""><figcaption><p>Relación entre el nivel del agua y el volumen del embalse</p></figcaption></figure>

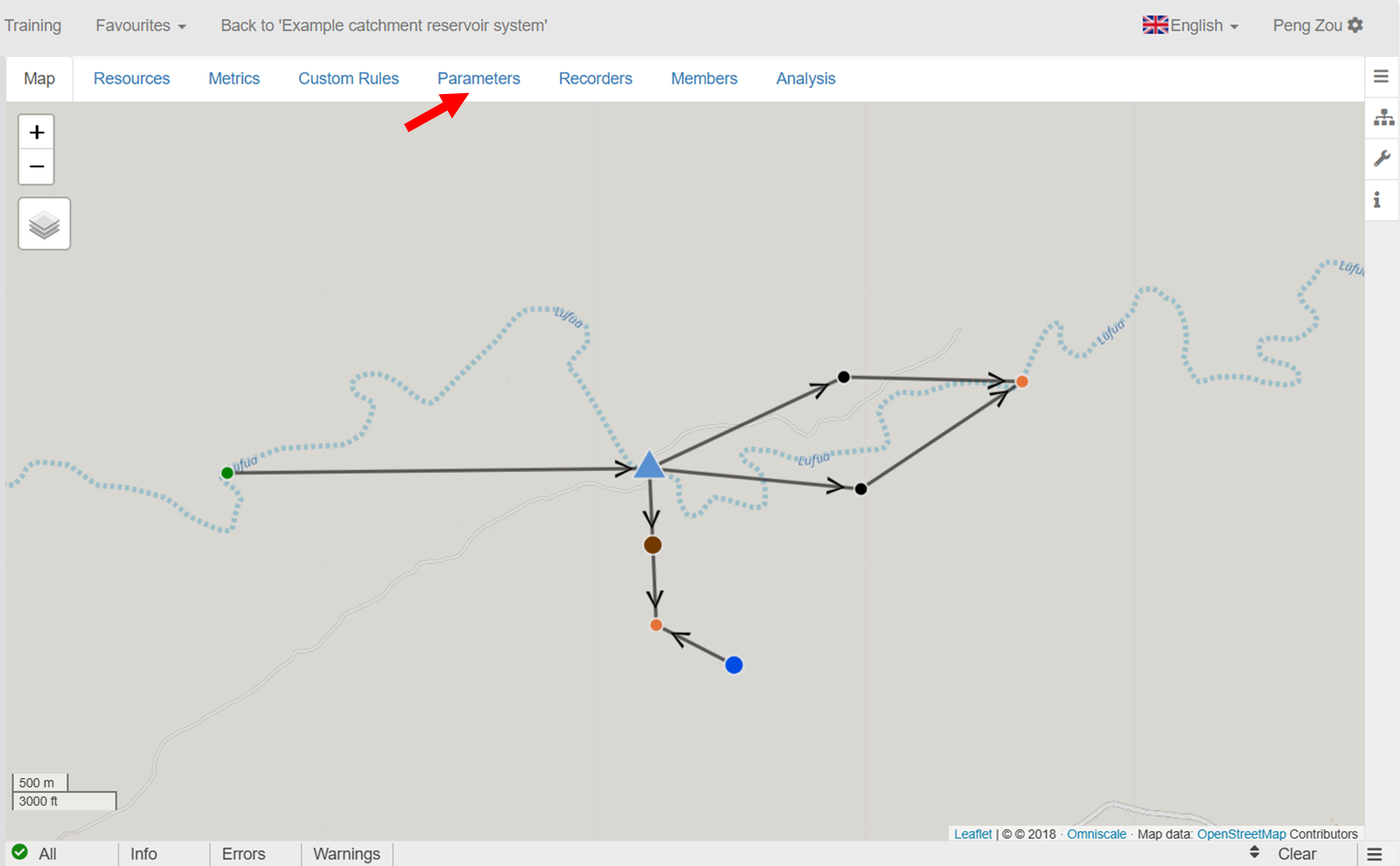

1. Haga clic en el **Parámetros** pestaña de la interfaz.

<figure><img src="https://2948356152-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFNe7L0vZu0Va3aSbFYVf%2Fuploads%2Fgit-blob-9fd306cfec0c086da68aba2fbe7583e8bece125a%2Fimage%20(179).png?alt=media" alt=""><figcaption><p>Haga clic en la pestaña Parámetros</p></figcaption></figure>

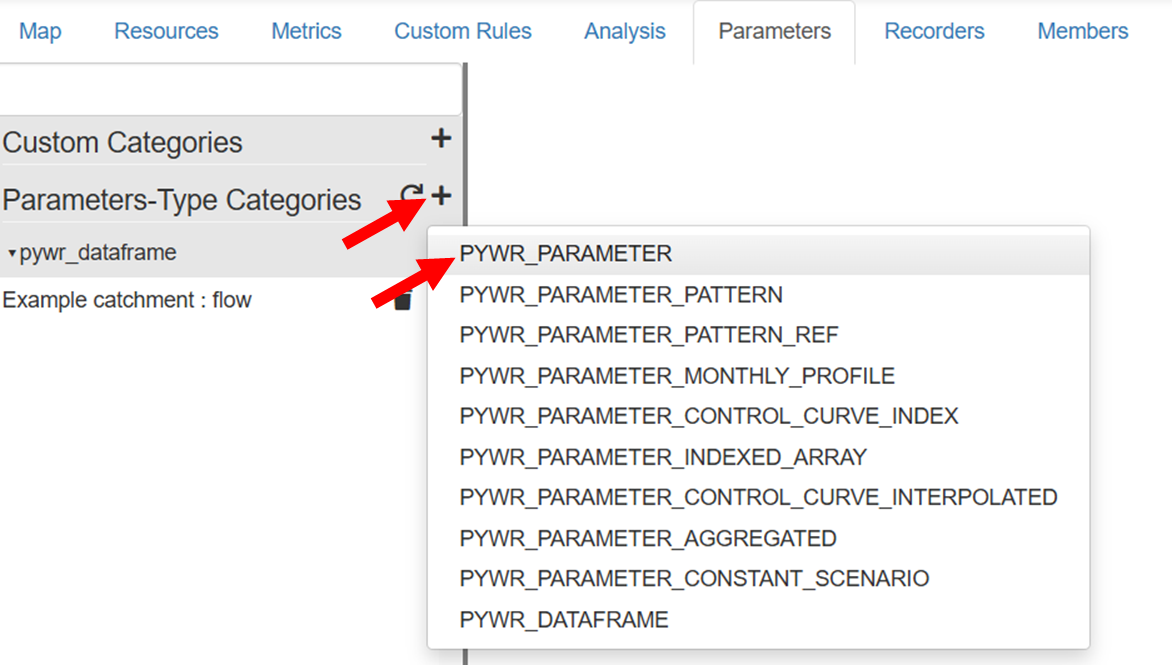

2. Haga clic en el **+** para añadir un parámetro nuevo. Seleccione **PYR\_PARÁMETRO**

<figure><img src="https://2948356152-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFNe7L0vZu0Va3aSbFYVf%2Fuploads%2Fgit-blob-2cbba1f3b419ac405936bdaae8d7e6779a86f61c%2Fimage%20(140).png?alt=media" alt=""><figcaption><p>Seleccione PYWR_PARAMETER</p></figcaption></figure>

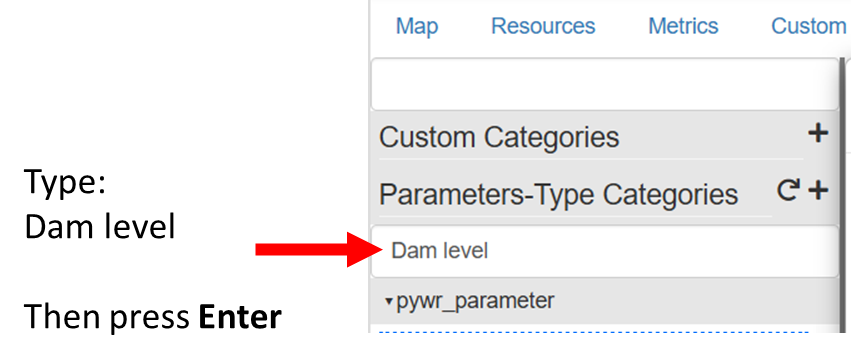

3. En el campo de texto que aparece escribe **«Nivel de presa»**

<figure><img src="https://2948356152-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFNe7L0vZu0Va3aSbFYVf%2Fuploads%2Fgit-blob-2a2b2514d57b6150be5cb9590e497b61d75cff32%2Fimage%20(136).png?alt=media" alt="" width="375"><figcaption><p>Asigne un nombre al parámetro</p></figcaption></figure>

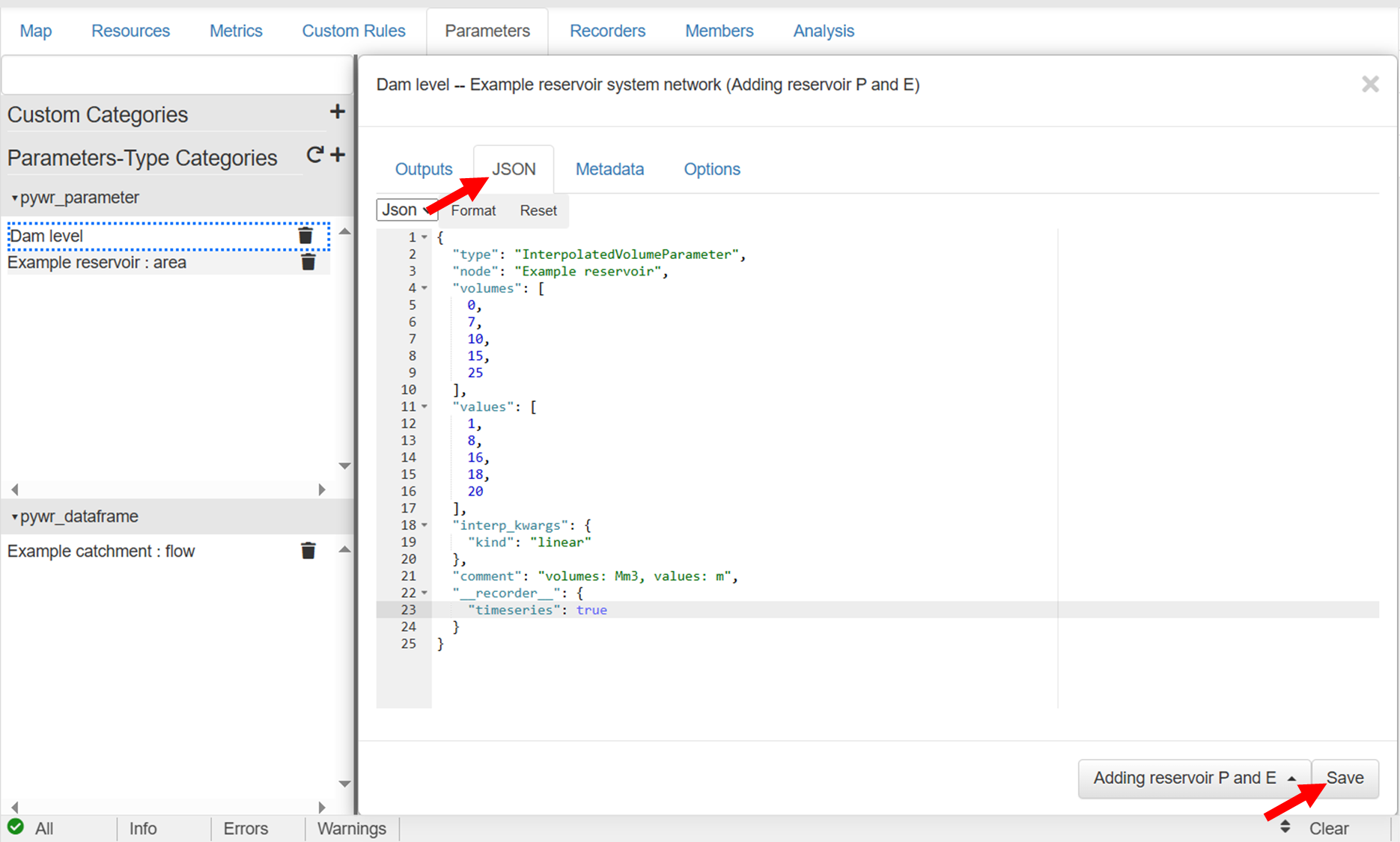

4. Copiar y **Pasta** el Json de abajo en el editor y haga clic **Guardar**.

```
{
	«type»: «Parámetro de volumen interpolado»,
	«node»: «Ejemplo de depósito»,
	«volúmenes»: [
		0,
		7,
		10,
		15,
		25
	],
	«valores»: [
		1,
		8,
		16,
		18,
		20
	],
	«interp_kwargs»: {
		«kind»: «lineal»
	},
	«comentario»: «volúmenes: Mm3, valores: m»
}
```

<figure><img src="https://2948356152-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFNe7L0vZu0Va3aSbFYVf%2Fuploads%2Fgit-blob-4fc751b2d594f9a2fdf090cc5cca0a8a04d4936f%2Fimage%20(156).png?alt=media" alt=""><figcaption><p>Pega el código y guarda</p></figcaption></figure>

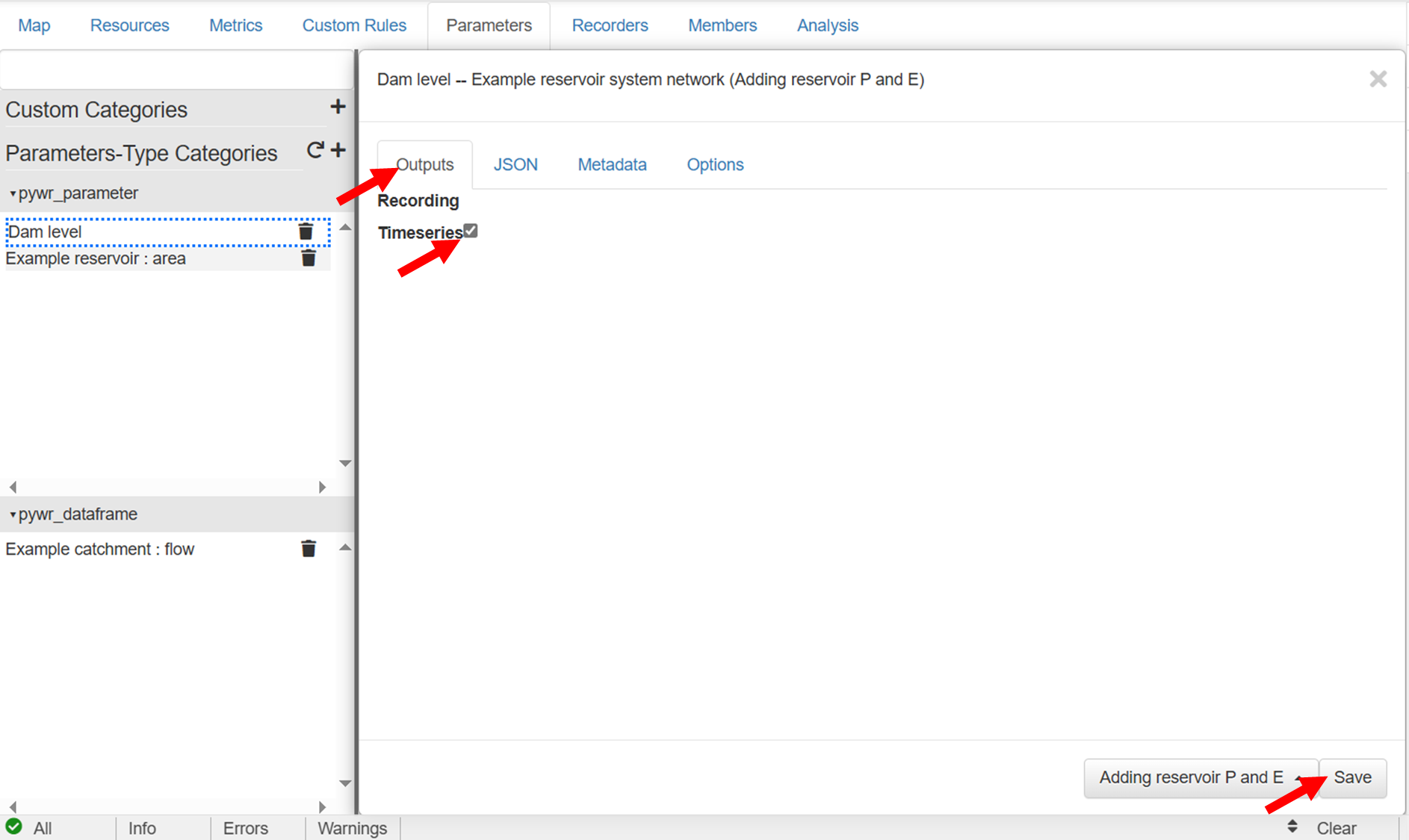

5. Haga clic en **Series temporales** en el **Salidas** pestaña para permitir guardar las series temporales de Level.

<figure><img src="https://2948356152-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFNe7L0vZu0Va3aSbFYVf%2Fuploads%2Fgit-blob-633f362d0bf0f561a384aca47372ae5932dac79c%2Fimage%20(157).png?alt=media" alt=""><figcaption><p>Habilitar el almacenamiento de las series temporales de Level</p></figcaption></figure>

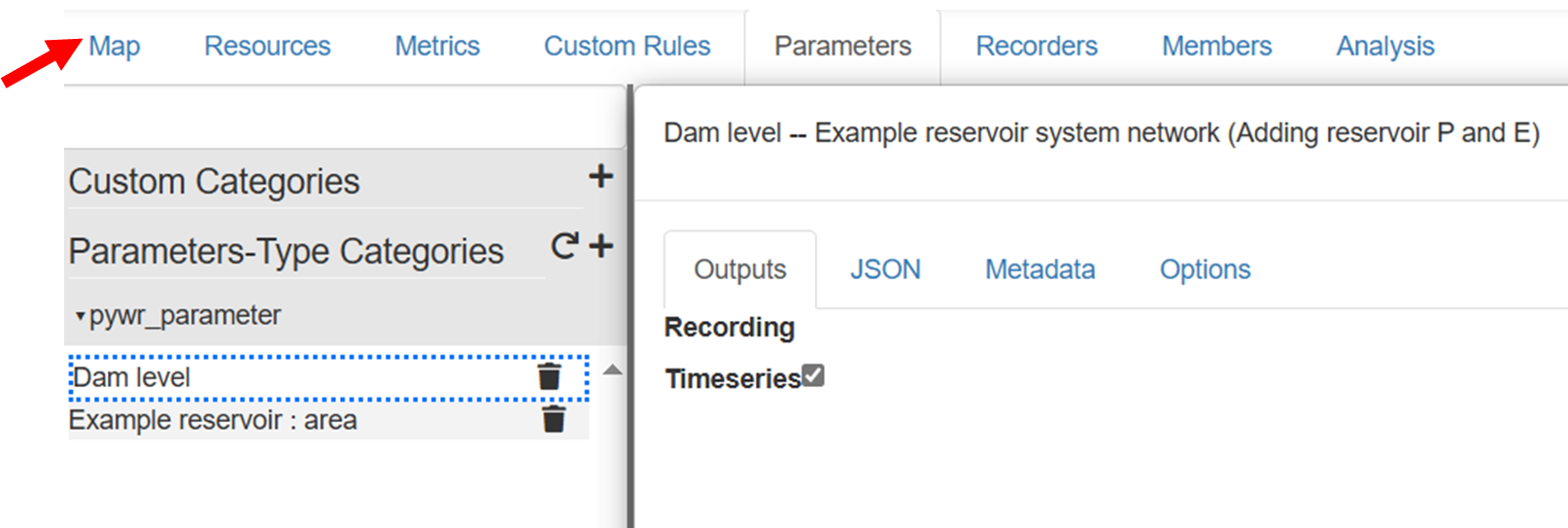

6. Haga clic en **Mapa** para volver a la vista del mapa

<figure><img src="https://2948356152-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFNe7L0vZu0Va3aSbFYVf%2Fuploads%2Fgit-blob-f9e79a721631fd04a5ab703eda9018611364bad8%2Fimage%20(158).png?alt=media" alt=""><figcaption><p>Volver a la vista del mapa</p></figcaption></figure>

\

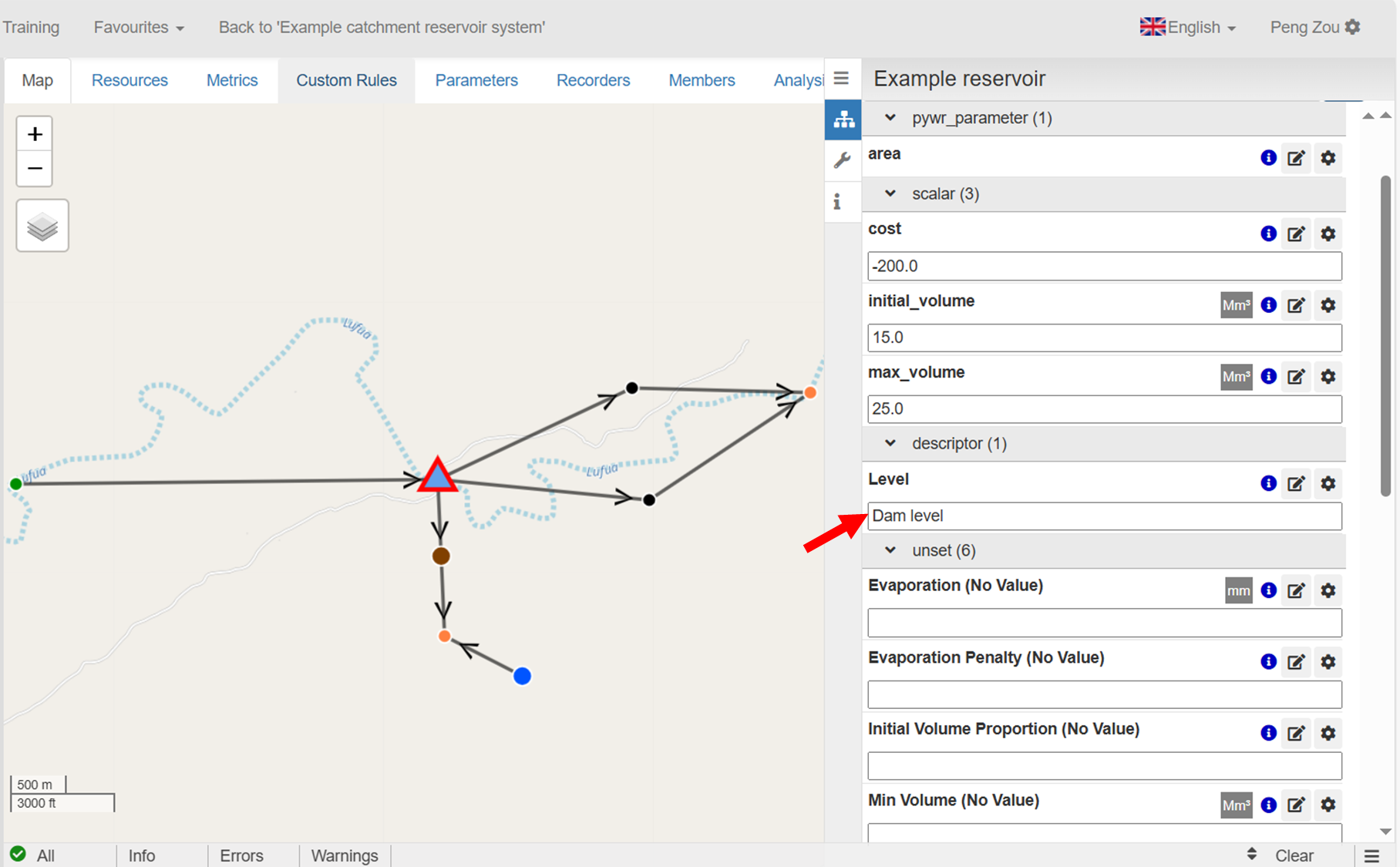

7\. Es necesario hacer referencia al parámetro de nivel de presa en el atributo Level del embalse. Para ello, haga clic en el embalse y escriba el nombre del parámetro en el atributo Level (**Nivel de presa).** Tenga en cuenta que el nombre distingue entre mayúsculas y minúsculas.

<figure><img src="https://2948356152-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFNe7L0vZu0Va3aSbFYVf%2Fuploads%2Fgit-blob-1e11ec72c6bba1363371052c01ce8622caf3b105%2Fimage%20(184).png?alt=media" alt=""><figcaption><p>Introduzca el nombre del parámetro</p></figcaption></figure>

8. Ejecuta el modelo.

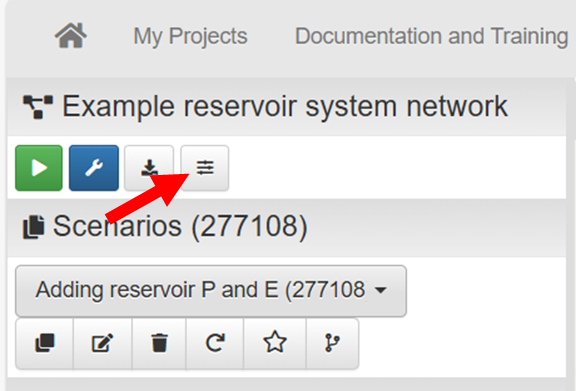

9. Lo verás porque el **Nivel de presa** el parámetro no está definido en el nodo, el **simulado\_nivel** no se emite en el nodo de depósito. En su lugar, para ver el resultado, haga clic en **Botón Atributos de red**.

<figure><img src="https://2948356152-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFNe7L0vZu0Va3aSbFYVf%2Fuploads%2Fgit-blob-176b3832b1188f02d28705201b48568ca91e125c%2Fimage%20(145).png?alt=media" alt="" width="288"><figcaption><p>Haga clic en el botón Atributos de red</p></figcaption></figure>

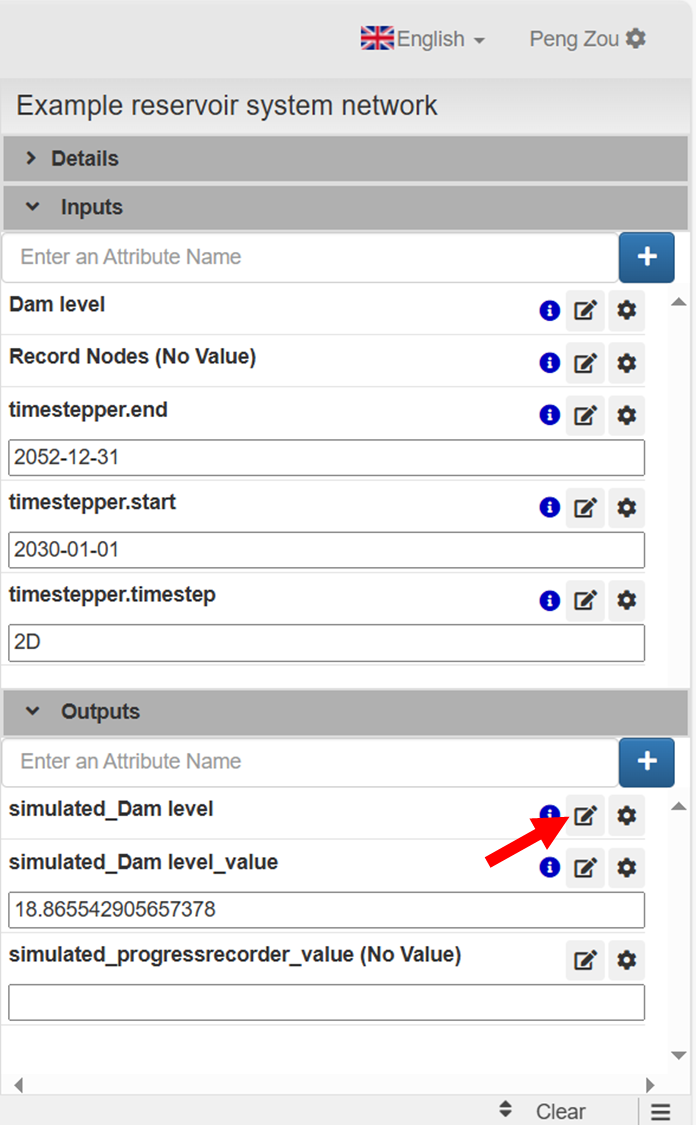

10. Haga clic en el \*\*simulado\_Nivel de la presas. \*\* Tenga en cuenta que el nombre del nodo del embalse aparece en el nombre de la salida del parámetro.

<figure><img src="https://2948356152-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFNe7L0vZu0Va3aSbFYVf%2Fuploads%2Fgit-blob-2a02be45f01c0a3bcee31bf6174b0e4509fa3345%2Fimage%20(161).png?alt=media" alt="" width="348"><figcaption><p>Ver el nivel de la presa</p></figcaption></figure>

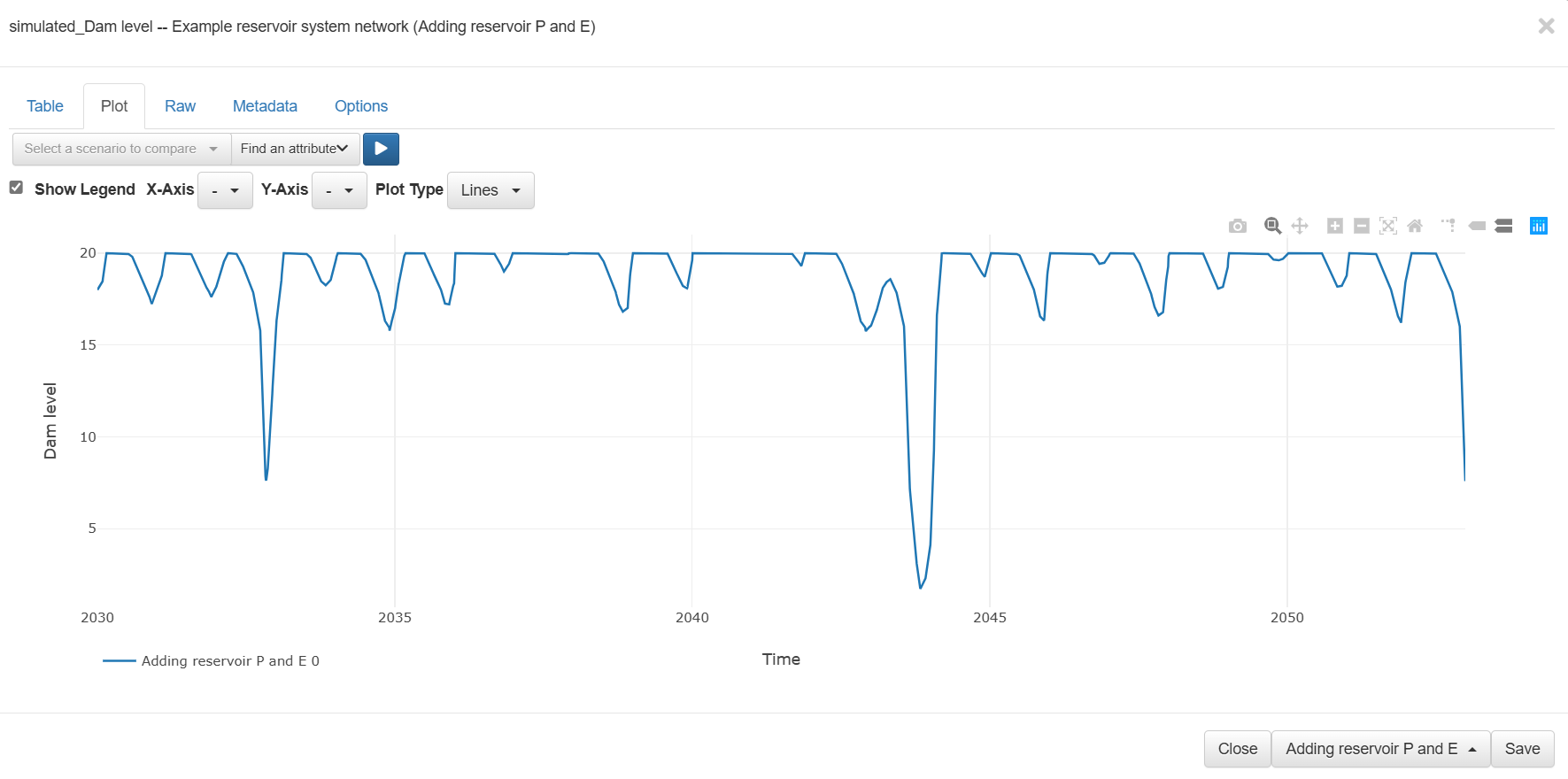

**La serie temporal de Level se puede ver a continuación.**

<figure><img src="https://2948356152-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FFNe7L0vZu0Va3aSbFYVf%2Fuploads%2Fgit-blob-d5de9fa0955d7ced5503e053161f56fcb2f22102%2Fimage%20(183).png?alt=media" alt=""><figcaption><p>Series temporales de niveles</p></figcaption></figure>
