Agregar una fuente que represente el agua subterránea

En esta sección, un Entrada el nodo que representa una fuente de agua subterránea se agregará al sistema de embalses. El nodo de demanda recibirá agua tanto del agua subterránea como del embalse. El agua subterránea se modela como un rendimiento.

Crear un nuevo escenario

Clona el «Demanda con pérdidas de tratamiento» escenario y llama al nuevo «Demanda con GW»

Añadir un nodo de entrada

Añadir un Entrada nodo debajo del nodo de demanda, como se muestra a continuación. Cambie el nombre del nodo a «Pozo de agua subterránea»

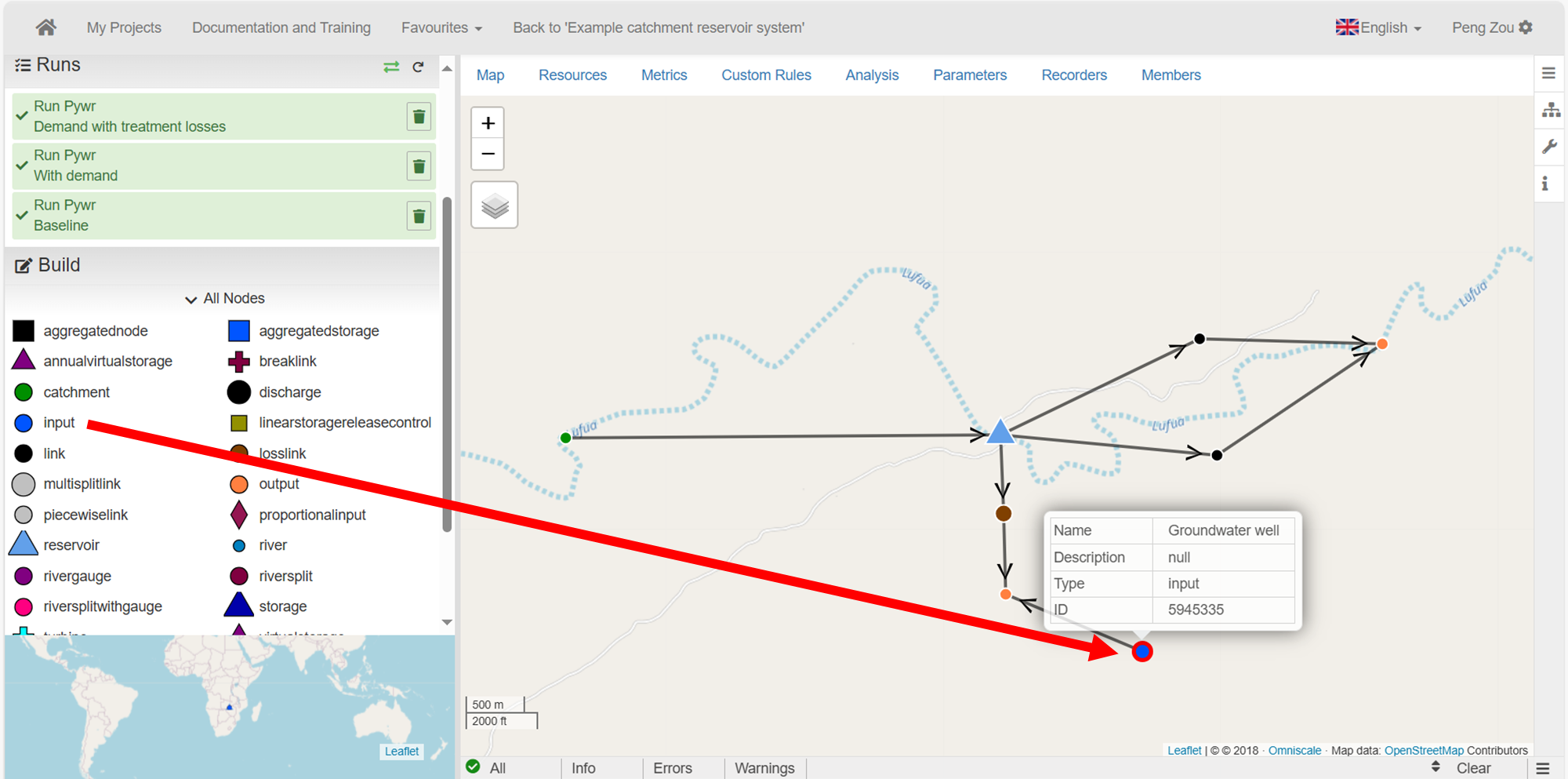

Añadir entrada de agua subterránea

## #Notice: para mantener el mismo comportamiento en cada uno de los escenarios anteriores, el flujo máximo del nodo de entrada debe establecerse en 0 en cada escenario.

Esto se puede hacer haciendo clic en el botón de edición del atributo Flujo máximo del nodo de entrada.

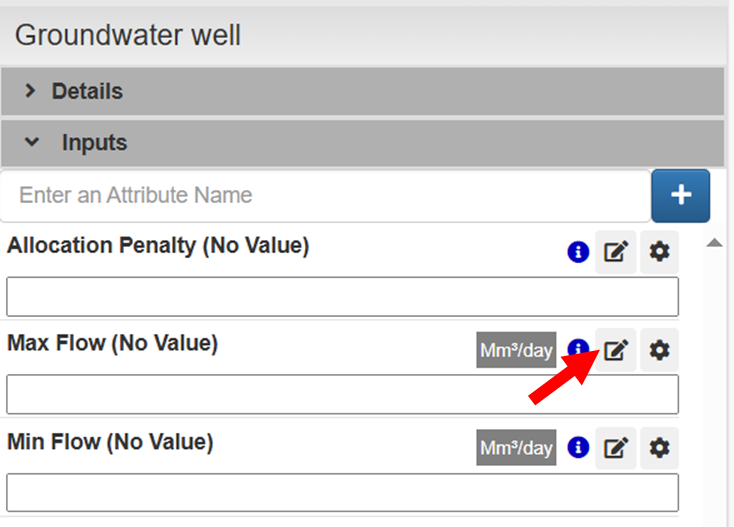

Editar el flujo máximo

y luego estableciendo un flujo máximo de 0 mm3/día en el cuadro de texto:

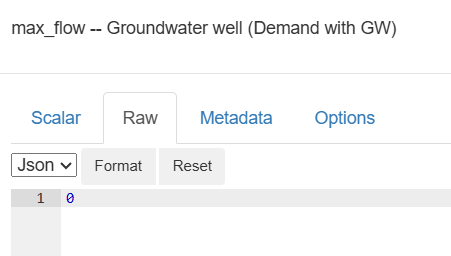

Establecer el flujo máximo en 0

y antes de guardar los cambios, seleccione todos los escenarios para que el flujo 0 se aplique a todos los escenarios:

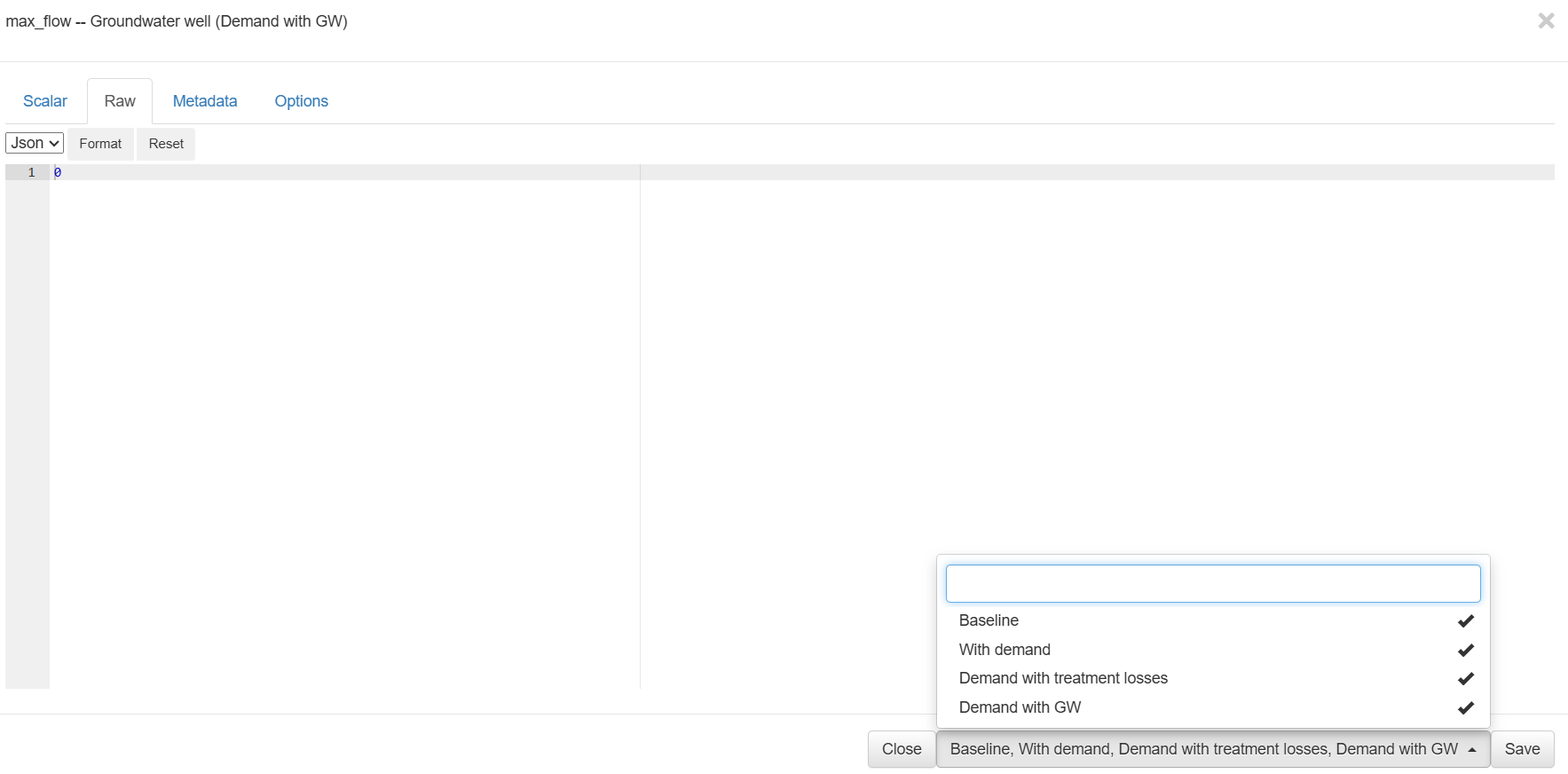

Selecciona todos los escenarios

y luego haga clic en guardar.

Configuración del flujo de entrada de agua subterránea

A continuación, necesitamos establecer el rendimiento del agua subterránea en este escenario. Establece el Flujo máximo del nodo que va a ser 0.02 MM3/día en lugar de 0**.** Esto representará el suministro máximo posible del nodo de entrada en cada paso de tiempo.

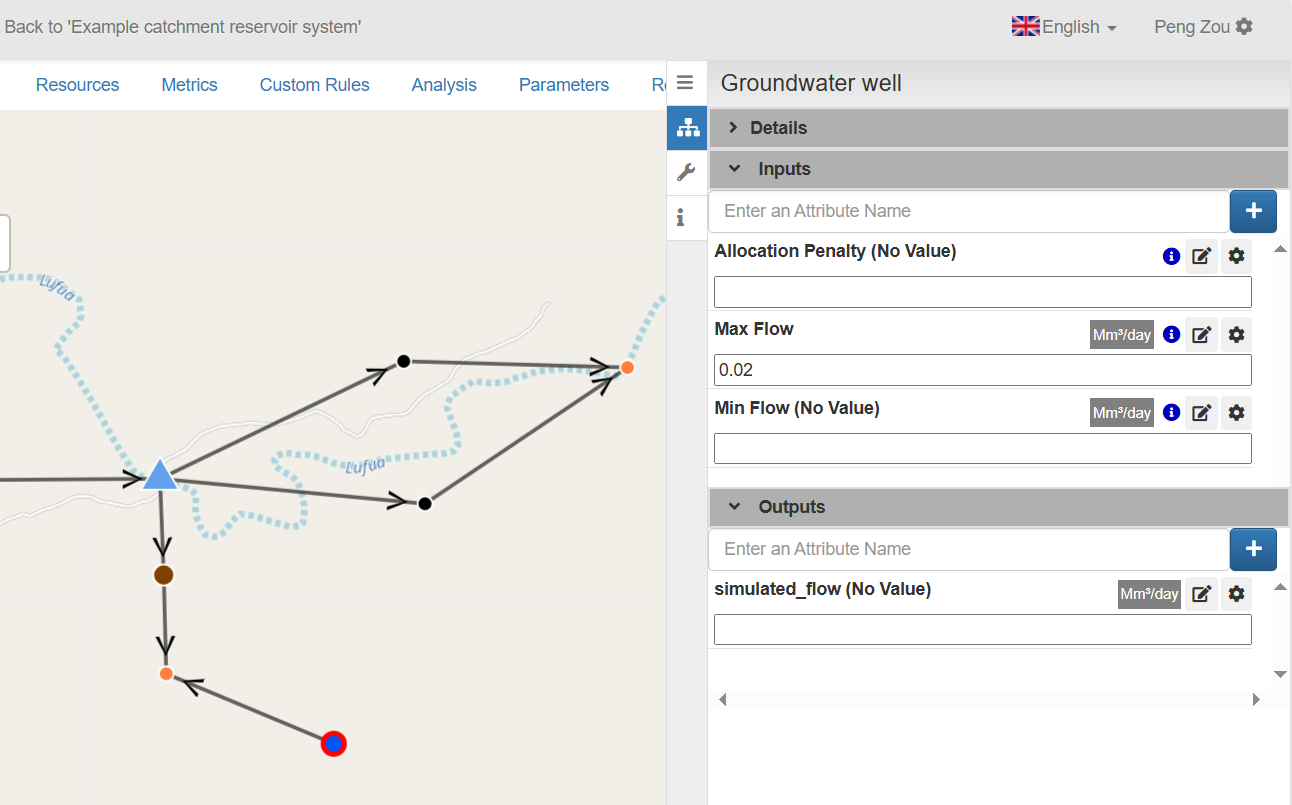

Entrada de agua subterránea

A continuación, ejecute este escenario.

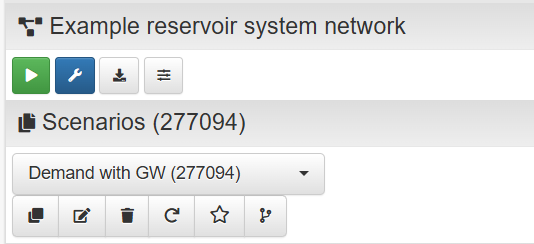

Ejecute el escenario

Ver y comparar los resultados

Compara los simulado_volumen del embalse al del **Escenario de «demanda con pérdidas de tratamiento» **.

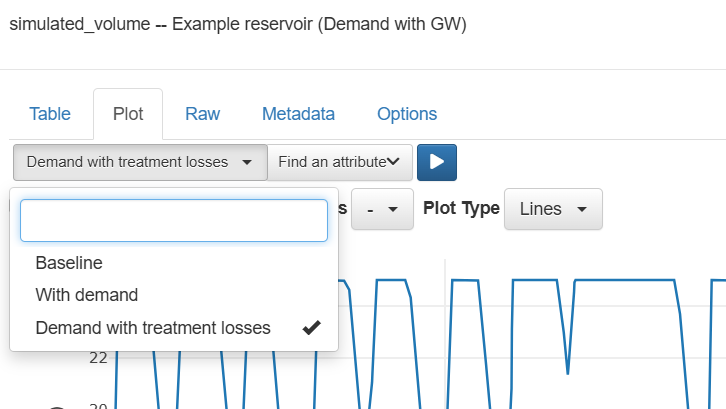

Seleccione el escenario para comparar

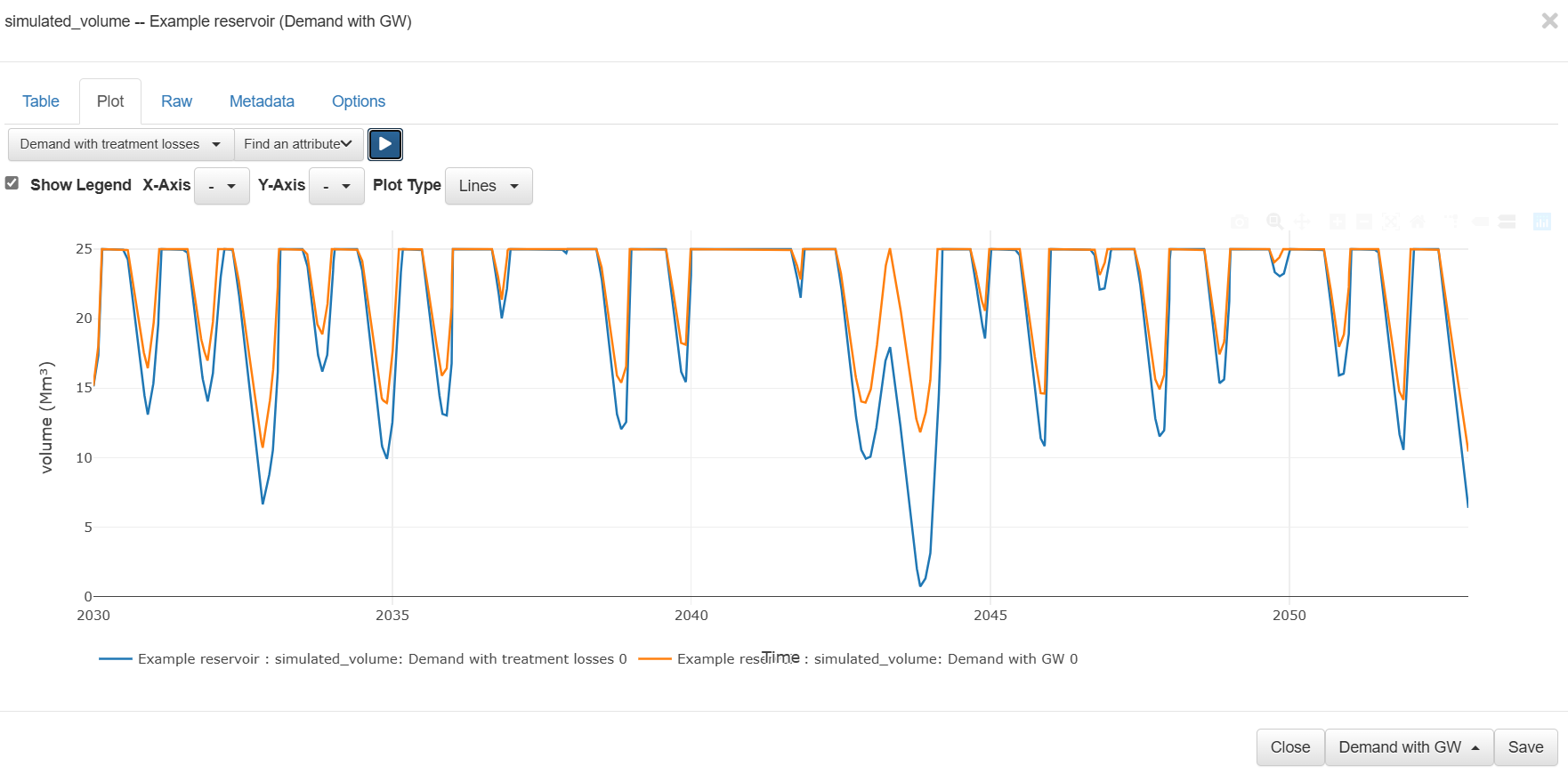

Compare el volumen del depósito

Ejercicios y preguntas
