تمرين 2b نظام بسيط مع تجاوز السعة

ملاحظة: قم بإنشاء شبكة جديدة تسمى Exercise 2b وقم بإعداد الخطوة الزمنية قبل تشغيل الشبكة كما هو موضح في التمرين 1 أ.

**إنشاء الشبكة وتشغيلها **

انتقل إلى اللوحة اليسرى وانقر على يبني لفتح قائمة العقد.

قم بالسحب والإسقاط إلى خريطة مساحة العمل:

\ - عقدة تجميع واحدة

\ - نقطتان للإخراج

\ - 1 storage node

انقر فوق حافة لتنشيط «وضع الارتباط»، قم بتوصيل العقد وملء سماتها كما هو موضح في الصورة أدناه:

انقر مرة أخرى على حافة لإلغاء تنشيط «وضع الارتباط».

في اللوحة اليسرى، انقر فوق قم بتشغيل نموذج .

ستظهر نافذة جديدة، انقر فوق أرسل

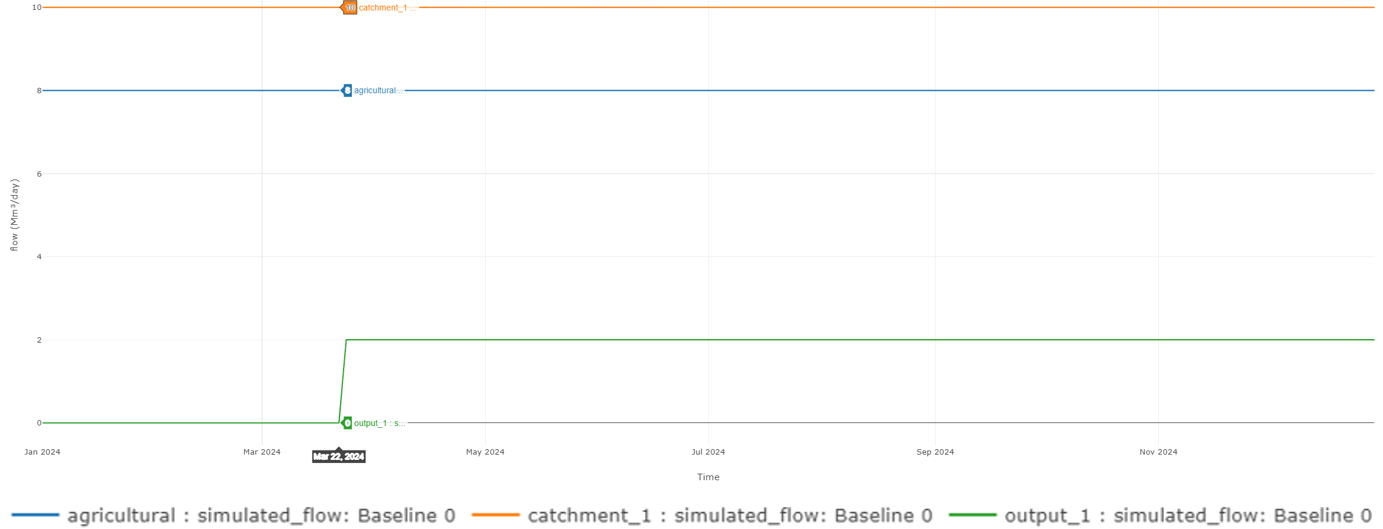

تخيل محاكاة_نتائج التدفق

تخيل محاكاة_الصوت نتائج لـ عقدة التخزين

شرح

تتضمن هذه الشبكة storage node الذي يحاكي الخزان. الهدف من هذا الخزان هو تخزين المياه. في البداية، يبدأ بحجم 200 M³، وسيزيد حجمه أو ينقص بناءً على التوازن بين المدخول والمخرج.

ال الإخراج 1 تحاول العقدة استهلاك 8 مم مكعب/يوم من الخزان، إذا كان ذلك متاحًا. وفي الوقت نفسه، فإن مستجمع 1 تساهم العقدة 10 mm³/يوم في الخزان. هذا يعني أنه من المتوقع أن يقوم الخزان بذلك يزيد في الحجم بمرور الوقت، حيث ستتلقى كمية من المياه أكثر مما تطلقه.

أظهرت النتائج أن حجم الخزان يزداد حتى يصل إلى الحد الأقصى لحجمه أبريل 22، 2024، مما يشير إلى أنه سيحتاج إلى تحرير وحدة التخزين الإضافية. ال يحدث الإصدار من خلال المنفذ العقدة، حيث لا يمكن أن يستغرق الإخراج 1 أكثر من 8 mm³/يوم. تبلغ كمية المياه التي يتم إطلاقها من خلال المخرج 2 مم مكعب/يوم، حيث أن هذا هو الفرق بين الكمية التي يوفرها المستجمع 1 والكمية التي تستهلكها عقدة الإخراج 1.

نظرًا لأن output2 لا يحتوي على عقوبة مرتبطة، فلا حاجة للماء من خلال هذه العقدة. ومع ذلك، في حالة امتلاء الخزان، يمكن أن يعمل كعقدة انسكاب.

زيادة الطلب

حدد عقدة الإخراج\ _1 وقم بتغيير الحد الأقصى للتدفق إلى 20 mm³/يوم

في اللوحة اليسرى، انقر فوق قم بتشغيل نموذج .

ستظهر نافذة جديدة، انقر فوق أرسل

شرح

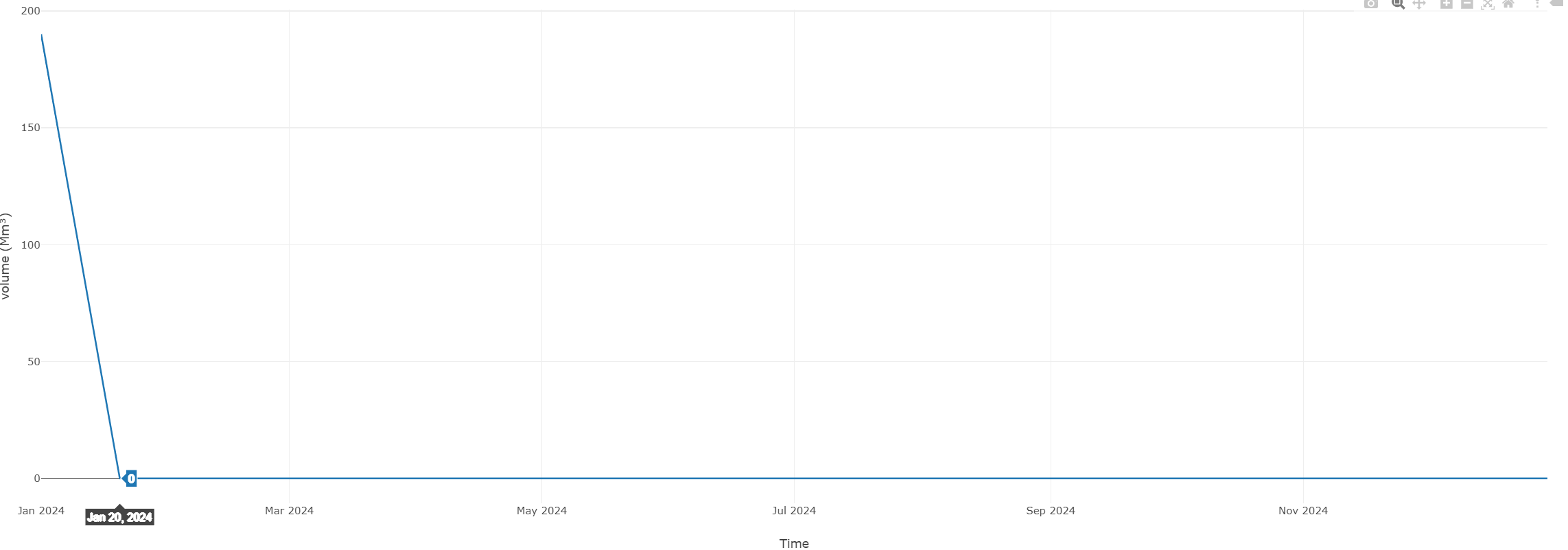

تغيرت ظروف النظام عند الطلب من الإخراج 1 زادت العقدة من 12 مم ³/يوم إلى 20 مم ³/يوم. يؤدي هذا التغيير إلى تفريغ الخزان بسرعة أكبر. في السابق، كان الخزان فارغًا بحلول 9 أبريل 2024، ولكن مع زيادة الطلب، من المتوقع الآن أن تكون فارغة في وقت سابق، من خلال يناير 20، 2024.

بمجرد أن يصبح الخزان فارغًا، فإن الإخراج 1 لن تتلقى العقدة سوى 10 mm³/يوم، وهو التدفق الذي توفره عقدة مستجمعات المياه.

زيادة أولوية الخزان

حدد storage node وقم بتغيير عقوبة التخصيص إلى -20

شرح

نظرًا لأننا قمنا بتغيير عقوبة التخصيص لـ تخزين العقدة هي الأكثر سلبية في النظام، فهي الآن تحظى بالأولوية القصوى. هذا يعني أن النظام سيعطي الأولوية لتخصيص المياه لهذه العقدة.

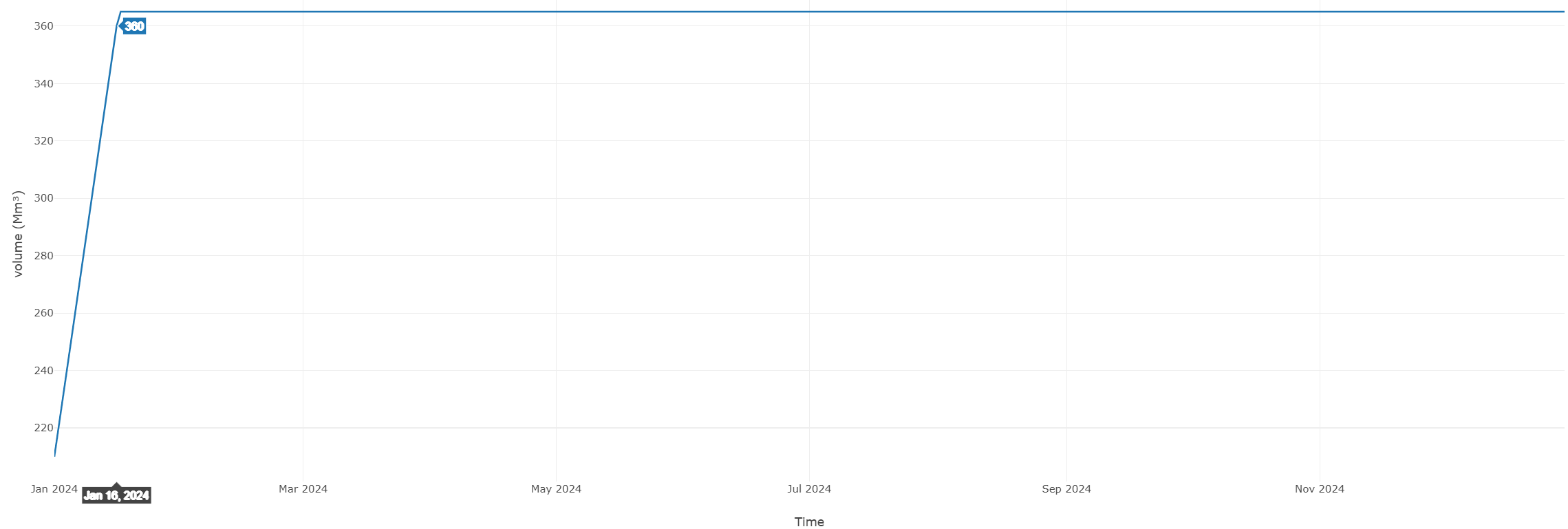

يبدأ storage node بالملء من 200 M³ الأولي وفقًا للشروط الأولية حتى يصل إلى سعته القصوى البالغة 365 M³. بمجرد الوصول إلى هذا الحجم الأقصى، سيتم إطلاق أي مياه زائدة. يتم الوصول إلى هذه السعة من خلال يناير 16، 2024.

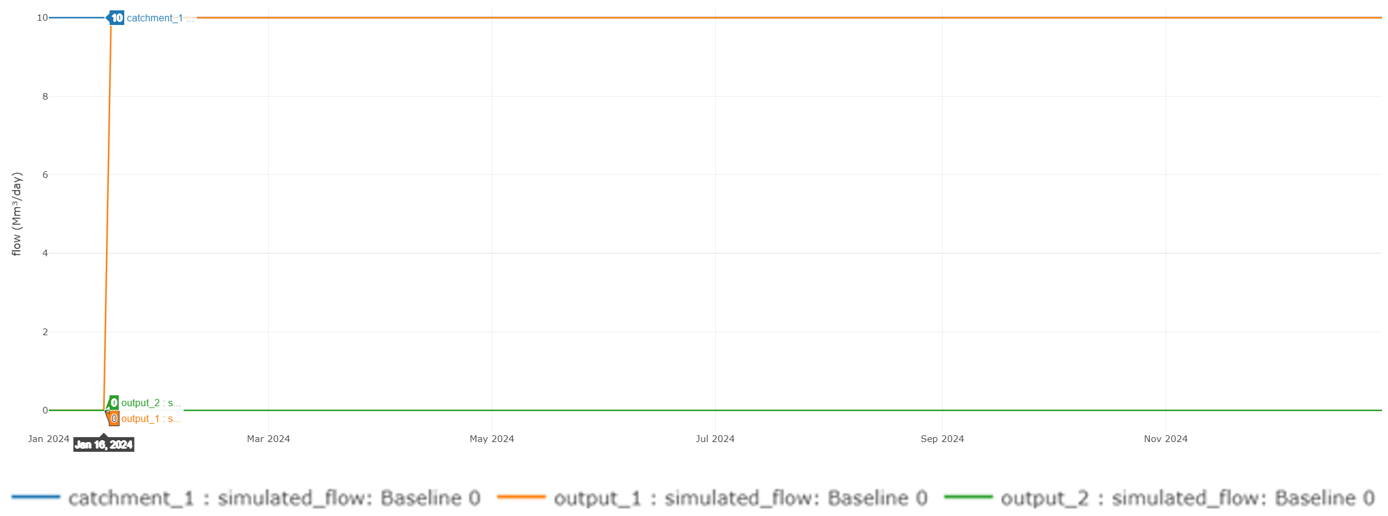

الإخراج 1 هي عقدة الأولوية التالية في النظام. بعد امتلاء storage node، سيبدأ النظام في تخصيص المياه الزائدة للإخراج 1. هذه المياه الزائدة هي 10 mm³/اليوم التي توفرها عقدة مستجمعات المياه.
