التمرين 1 ب مطلبان

ملاحظة: قم بإنشاء شبكة جديدة تسمى Exercise 1b وقم بإعداد الخطوة الزمنية قبل تشغيل الشبكة كما هو موضح في التمرين 1a.

إنشاء الهيكل

انتقل إلى اللوحة اليسرى وانقر على يبني لفتح قائمة العقد.

قم بالسحب والإسقاط إلى خريطة مساحة العمل:

· عقدة إدخال واحدة

· نقطتان للإخراج

انقر فوق حافة لتفعيل «وضع الارتباط». وقم بتوصيل العقد كما هو موضح في الصورة أدناه:

انقر مرة أخرى على حافة لإلغاء تنشيط «وضع الارتباط».

ملاحظة: لمعرفة المزيد حول أنواع العقد المختلفة، راجع الوثائق هنا.

تكوين سمات العقدة

انقر نقرًا مزدوجًا فوق كل عقدة لفتح لوحة العقدة على الجانب الأيمن من الشاشة وإعداد العقد كما في الصورة التالية

على اللوحة اليسرى انقر فوق قم بتشغيل نموذج .

ستظهر نافذة جديدة، انقر فوق أرسل

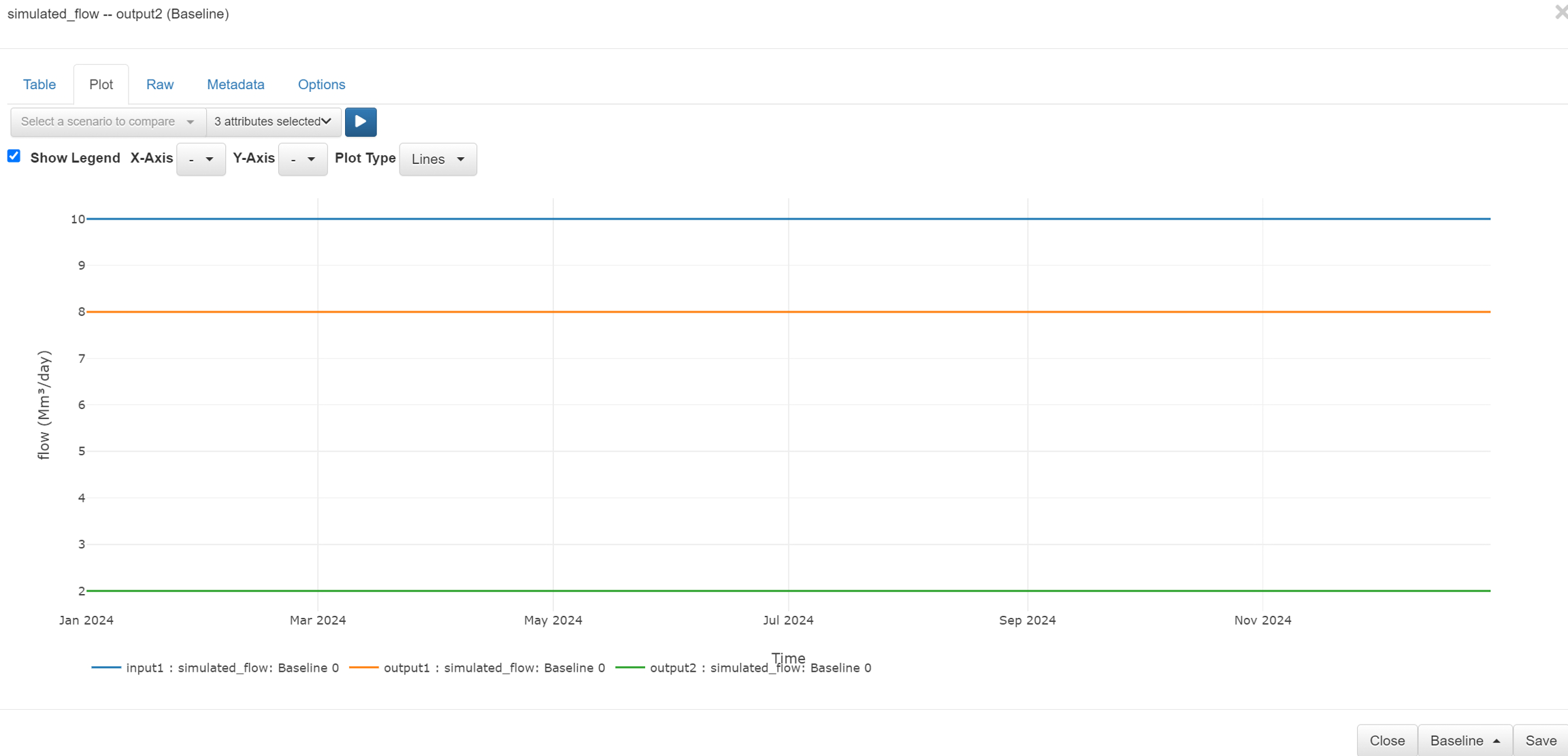

Water Strategy يسمح لك بتصور نتائج مختلفة على نفس الرسم البياني. للقيام بذلك، انقر فوق أي عقدة ثم انقر على الأيقونة للسمة **محاكاة_يتدفق. **

حدد السمات المطلوبة من القائمة المنسدلة وانقر على الرمز

شرح

يمكن أن توفر عقدة الإدخال بحد أقصى 10 mm³/يوم، ولكن كلا عقدتي الإخراج لهما متطلبات يبلغ مجموعها 16 mm³/يوم. نظرًا لأن كلا المطلبين لهما عقوبات تخصيص سلبية، فإن الشبكة تحدد الأولويات بناءً على حجم هذه العقوبات. تحظى عقدة الإخراج ذات عقوبة التخصيص الأكثر سلبية بأولوية أعلى.

في هذه الحالة، تحتوي عقدة الإخراج اليسرى على عقوبة تخصيص قدرها -10، وهي أولوية أعلى مقارنة بعقوبة تخصيص عقدة الإخراج اليمنى البالغة -5. وبالتالي، سيتم تخصيص المياه لعقدة الإخراج اليسرى أولاً، وسيتم تخصيص أي مياه متبقية لعقدة الإخراج اليمنى.
