إضافة العقد والروابط (الحواف)

تعد العقد والروابط (تسمى أيضًا «الحواف») مكونات أساسية لنموذج نظام المياه. تمثل العقد عناصر محددة داخل النظام، مثل الخزانات والمستجمعات والمطالب، ولكل منها خصائص فريدة، والتي يشار إليها بالسمات. على سبيل المثال، إحدى السمات هي 'max\ _flow 'وهو الحد الأقصى للتدفق عبر العقدة.

يمكن أن تكون هذه السمات من أنواع مختلفة (مثل الملفات الشخصية الشهرية) وهي تملي سلوك العقدة المحددة.

تمثل الحواف الوصلات أو المسارات التي يتدفق من خلالها الماء بين العقد، والتي تمثل الأنهار أو خطوط الأنابيب أو القنوات. تشكل العقد والحواف معًا بنية الشبكة، وتحدد كيفية تحرك المياه عبر النظام.

يمكن أن يساعدك الفيديو أدناه في اتباع الخطوات أدناه.

1. انقر على الشبكة التي أنشأتها في الخطوة الأولى، «شبكتي الجديدة»

يؤدي هذا إلى فتح الشبكة. إذا اخترت عرض الخريطة عند إنشاء الشبكة، فسوف تظهر الخريطة.

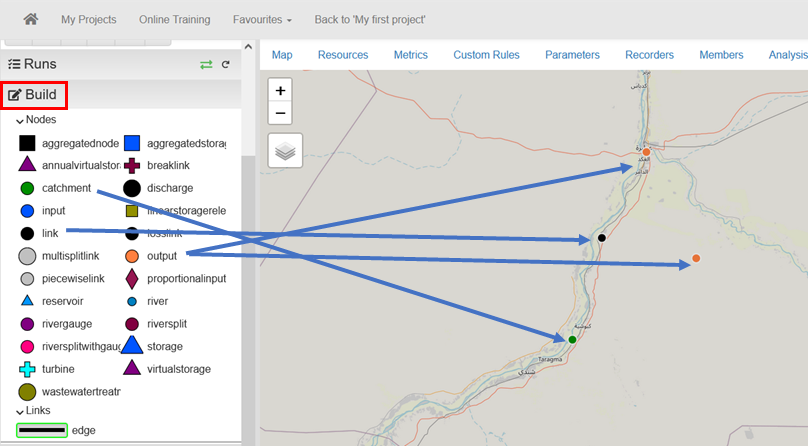

1. قم بتكبير موقع على الخريطة حيث تريد إنشاء شبكة. سنقوم بتكبير نهر النيل في السودان. انقر بعد ذلك على يبني رمز موضح باللون الأحمر لعرض لوحة العقد التي تعرض قائمة العقد المتاحة.

2. قم بسحب وإسقاط العقد لاستخدامها. في هذه الحالة، سنستخدم:

• 1 **مستجمعات المياه ** - والتي ستمثل تدفق المياه إلى النظام

• 1 رابط - عقدة توصيل

• 2 عقد الإخراج - تقوم هذه العقد بإزالة الماء من النظام. ستكون إحداهما عبارة عن عقدة طلب والأخرى ستكون منفذًا للنهر أو «مغسلة».

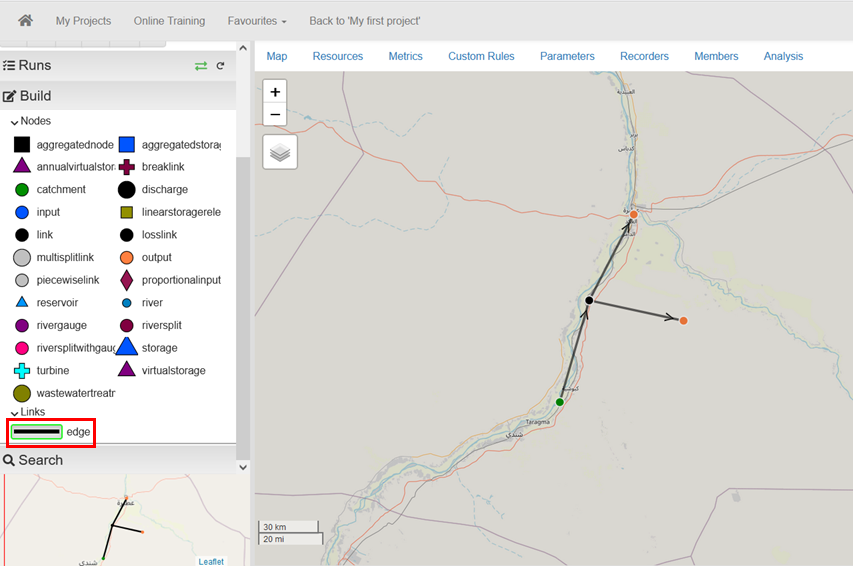

1. لتوصيل العقد، انقر فوق حافة لتمكين وضع الارتباط. انقر فوق عقدة البداية (مستجمعات المياه) ثم انقر فوق عقدة النهاية (الرابط). يجب أن تبدأ العقد من العقدة الأولية وتنتهي في العقدة النهائية.

يرجى ملاحظة ما يلي: بمجرد إنشاء الاتصالات، انقر مرة أخرى على حافة مرة أخرى لتعطيل وضع الارتباط.
