إضافة قياس أعماق الخزان (المستوى)

الماء المستوى يمكن حساب 6 من الخزان بنفس الطريقة المستخدمة في الخزان. مطلوب مستوى مياه الخزان ليكون قادرًا على حساب الطاقة الكهرومائية. على الرغم من أن نموذج بوتسوانا الوطني لا يشمل الطاقة الكهرومائية، إلا أنه تم تضمينه في هذا البرنامج التعليمي للتأكد من اكتماله.

يرجى ملاحظة ما يلي: على عكس معلمة المنطقة التي تم تعريفها على عقدة Resevoir. سنحدد معلمة المستوى في علامة تبويب المعلمات بالواجهة. هذا لإظهار علامة تبويب المعلمات، يمكن تحديد المستوى أيضًا على العقدة.

فيما يلي مثال لجدول تصنيف مستوى المنطقة مقابل الحجم لـ:

حجم الصوت (مم 3)
المستوى (م)

0

1

7

8

10

16

15

18

25

20

عند رسمها تبدو كما يلي:

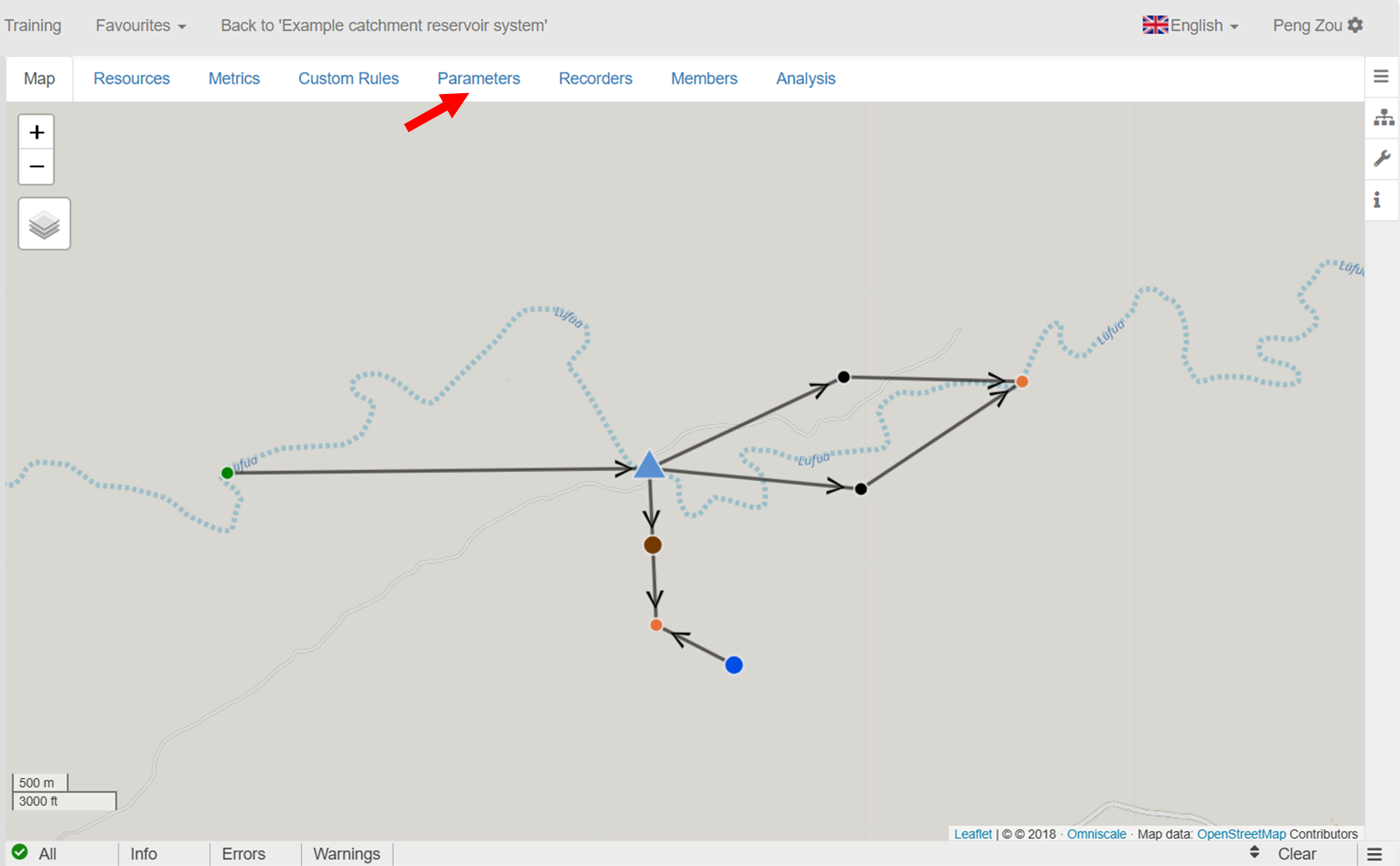

  1. انقر فوق البارامترات علامة تبويب على الواجهة.

  1. انقر فوق + لإضافة معلمة جديدة. حدد بيور_المعلمة

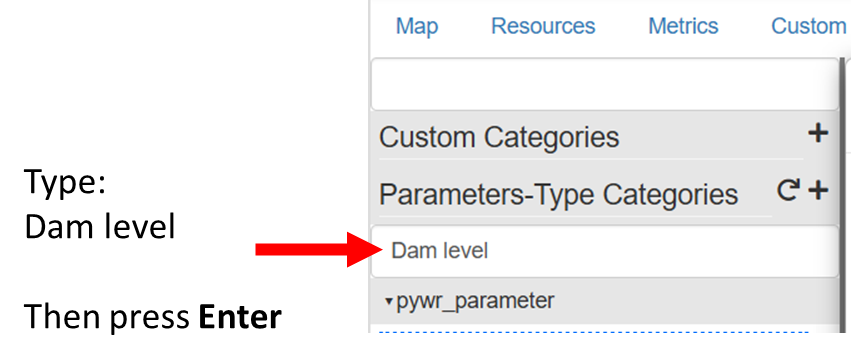

  1. في حقل النص الذي يظهر، اكتب «مستوى السد»

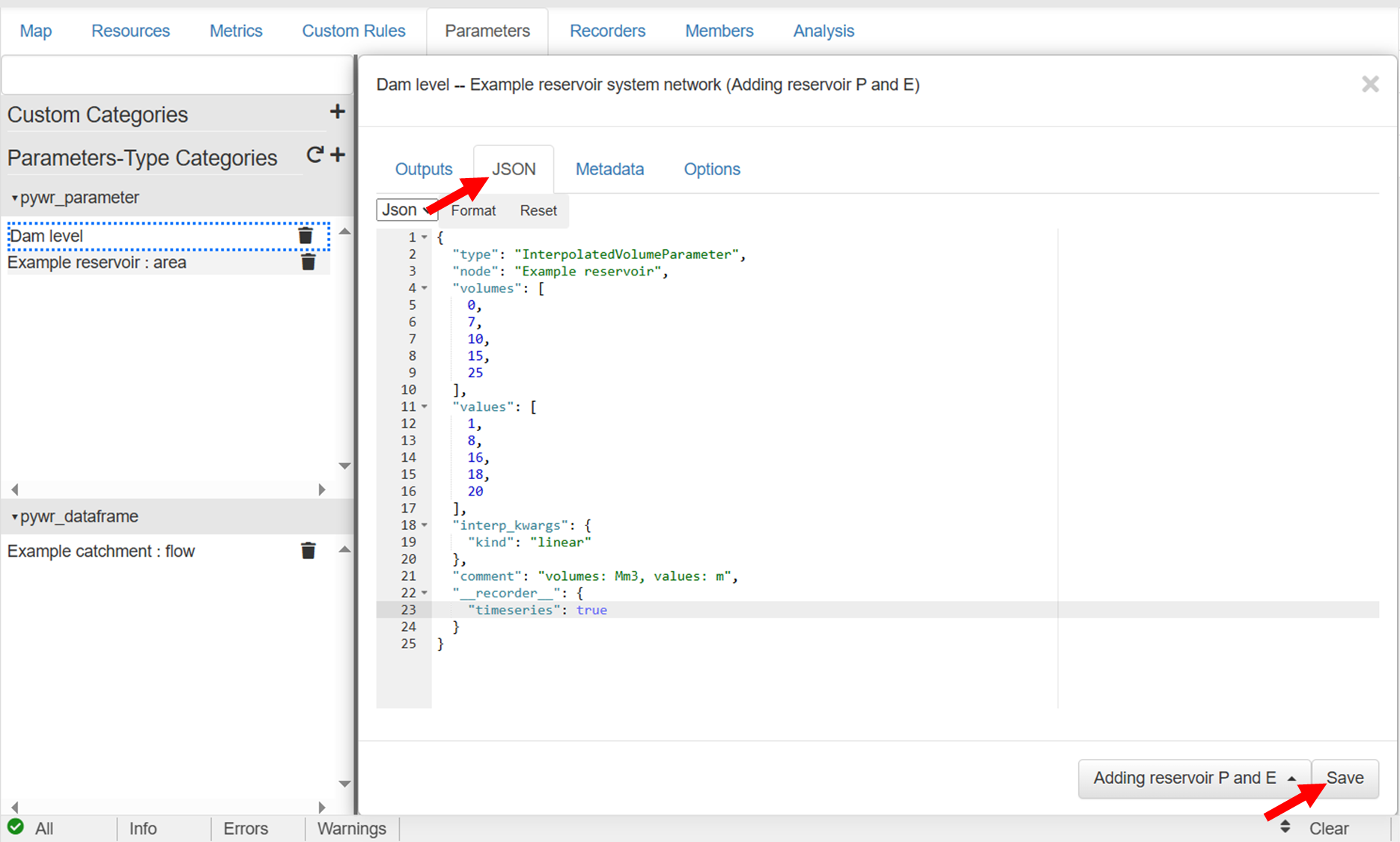

  1. نسخ و معجون انتقل إلى Json أدناه في المحرر وانقر وفر.

{
	«النوع»: «معامل الحجم المحرف»،
	«العقدة»: «مثال للخزان»،
	«المجلدات»: [
		0،
		7،
		10،
		15،
		25
	]،
	«القيم»: [
		1،
		8،
		16،
		18،
		20
	]،
	«interp_kwargs»: {
		«النوع»: «خطي»
	}،
	«التعليق»: «المجلدات: Mm3، القيم: m»
}

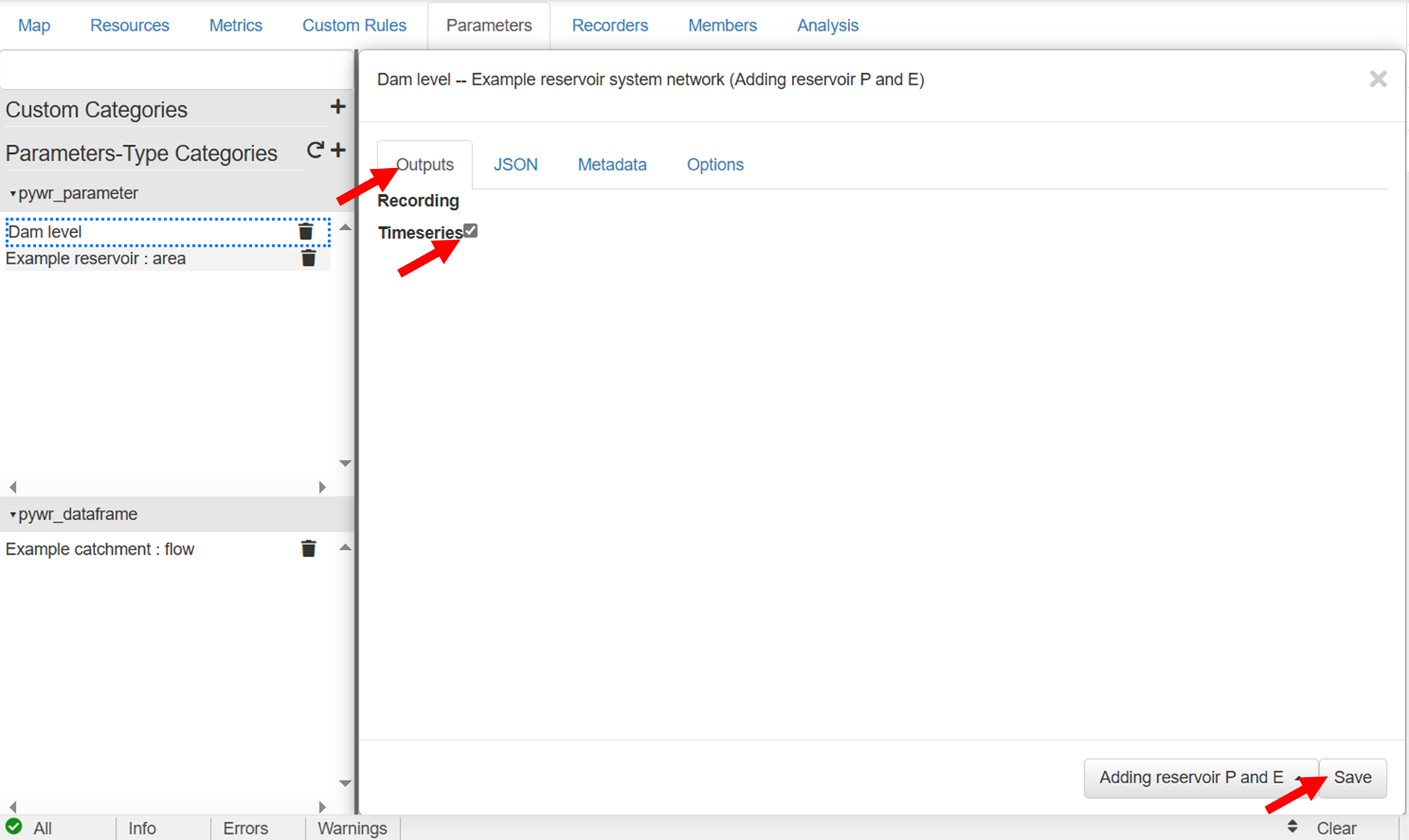

  1. انقر فوق سلسلة زمنية في ال المخرجات علامة تبويب لتمكين حفظ السلاسل الزمنية للمستوى.

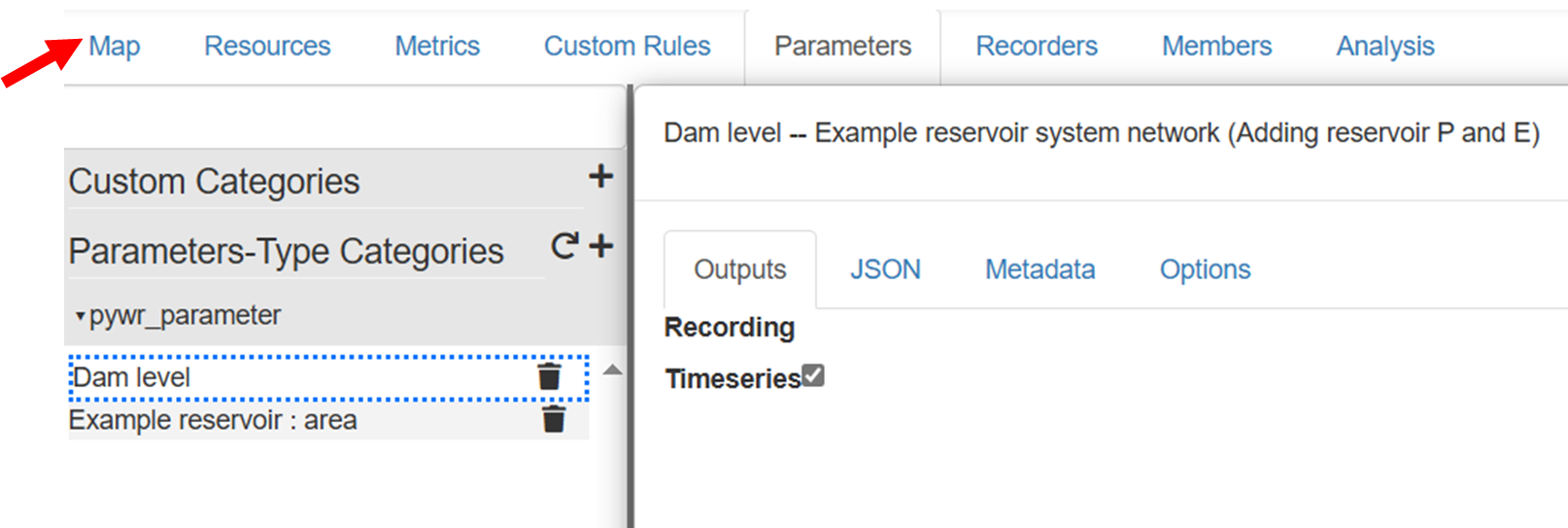

  1. انقر فوق خريطة للعودة إلى عرض الخريطة

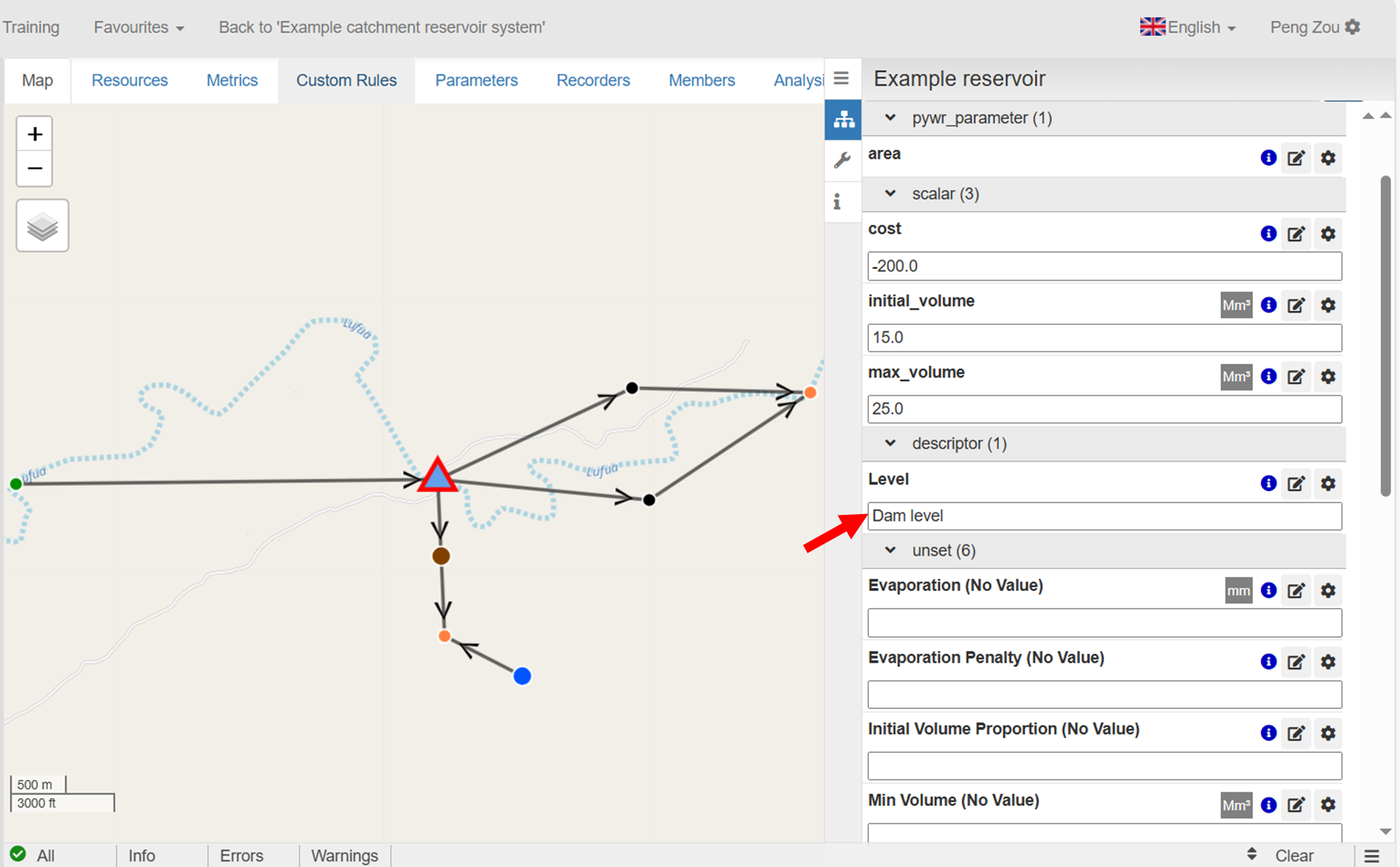

7. يجب الإشارة إلى معلمة مستوى السد في سمة المستوى على الخزان، للقيام بذلك، انقر فوق الخزان واكتب اسم المعلمة في سمة المستوى (مستوى السد). يرجى ملاحظة أن الاسم حساس لحالة الأحرف.

  1. قم بتشغيل النموذج.

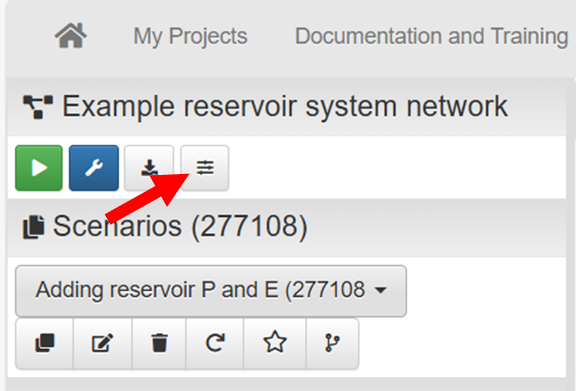

  2. سترى ذلك لأن مستوى السد لم يتم تعريف المعلمة على العقدة، محاكاة_مستوى لا يتم إخراجها على عقدة الخزان. بدلاً من ذلك لعرض الإخراج، انقر فوق زر سمات الشبكة.

  1. انقر فوق محاكاة_مستوى السد لاحظ أن اسم عقدة الخزان موجود باسم إخراج المعلمة.

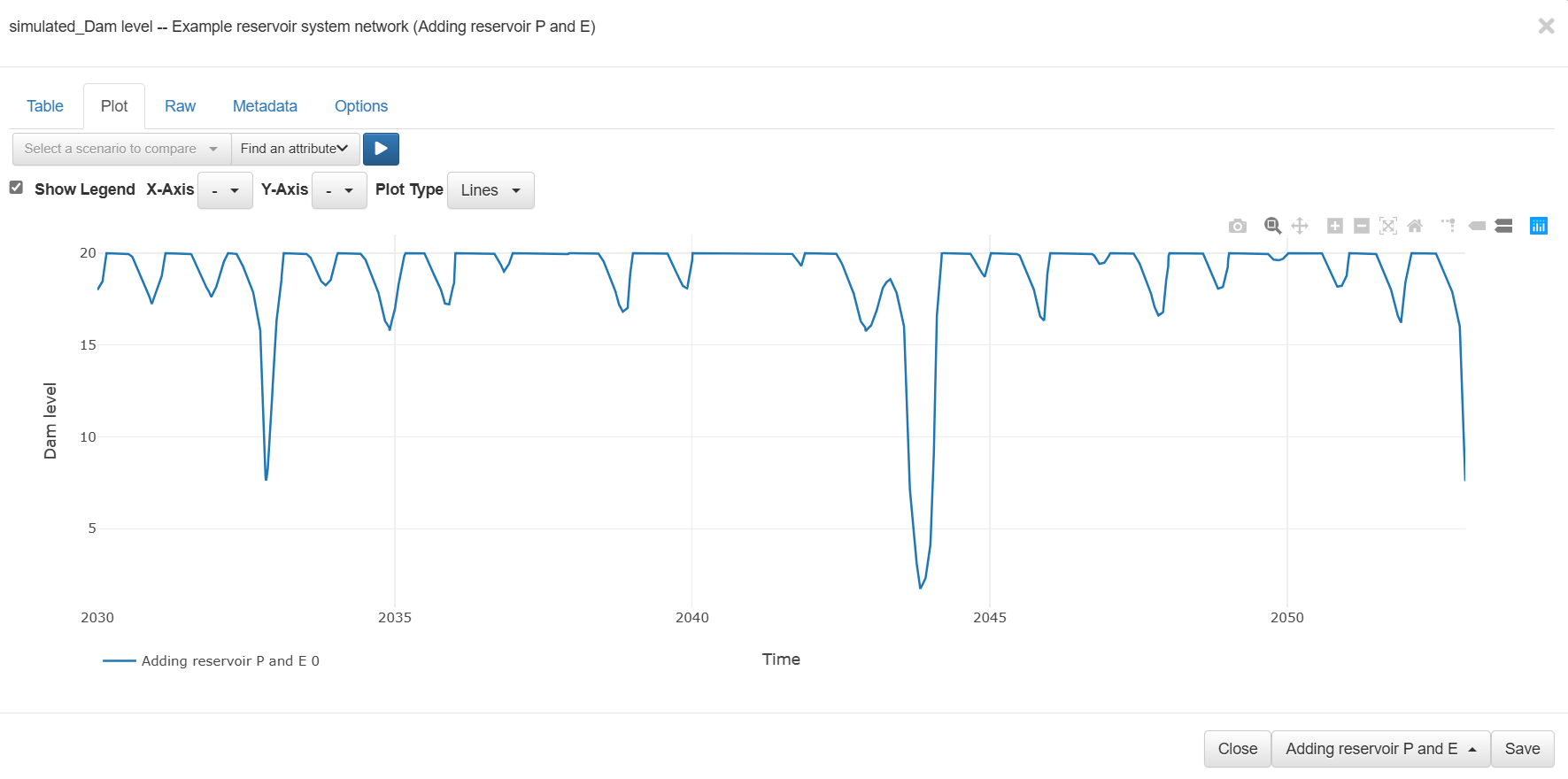

يمكن رؤية سلسلة Level الزمنية أدناه.

العلاقة بين مستوى الماء وحجم الخزان
انقر فوق علامة تبويب المعلمات

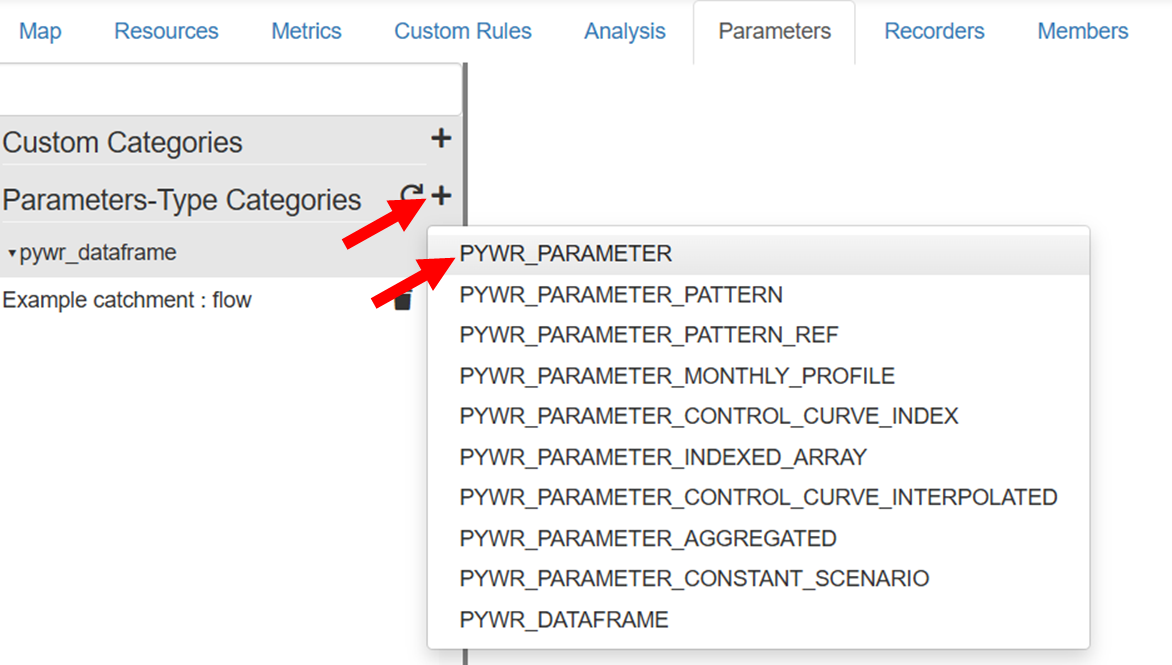

حدد المعلمة PYWR
قم بتسمية المعلمة
قم بلصق الكود وحفظه
تمكين حفظ السلاسل الزمنية للمستوى
العودة إلى عرض الخريطة
أدخل اسم المعلمة

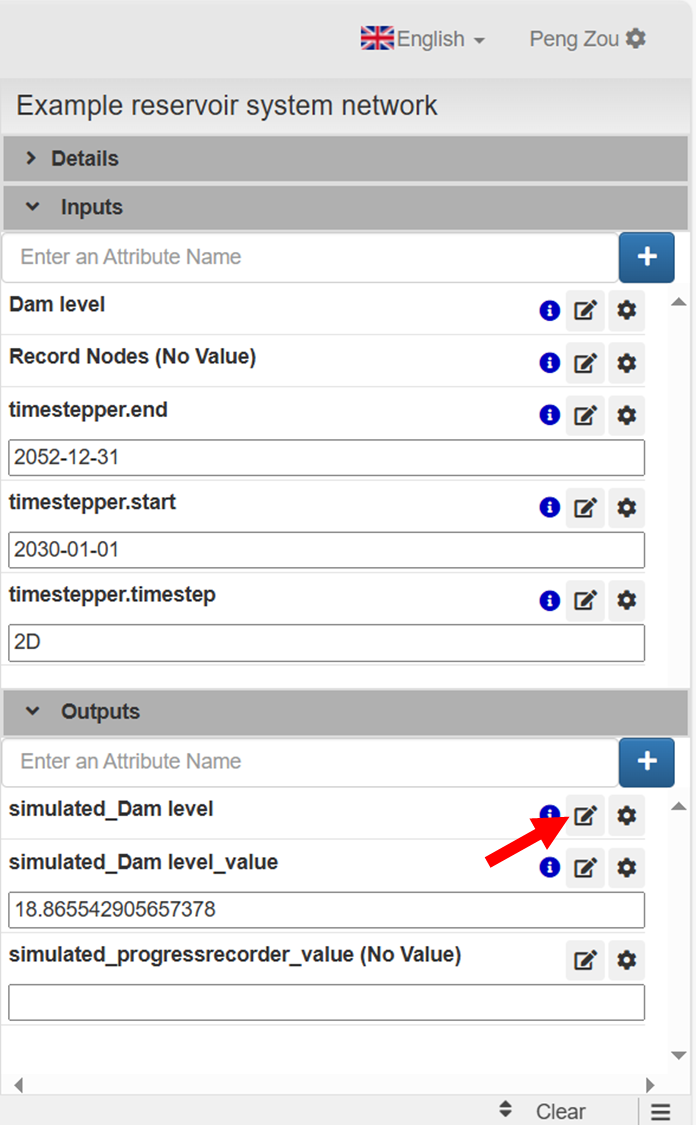

انقر فوق زر سمات الشبكة
عرض مستوى السد
السلسلة الزمنية للمستوى
