إضافة معالجة المياه تعمل مع الخسائر

في هذا القسم أ رابط الخسارة يمثل أ أعمال معالجة مياه الشرب سيتم إضافتها إلى النظام. يتم استخدام هذه العقدة لتمثيل العلاج خسائر ترك النظام. يتم إطلاق المياه من الخزان إلى محطات معالجة المياه حيث يتم فقدان نسبة من هذه المياه بسبب خسائر العمليات ثم يتم توفير المياه المتبقية حسب الطلب.

قم بإنشاء سيناريو جديد

• قم باستنساخ «مع الطلب» سيناريو واتصل بالسيناريو الجديد **«الطلب مع خسائر العلاج» . **

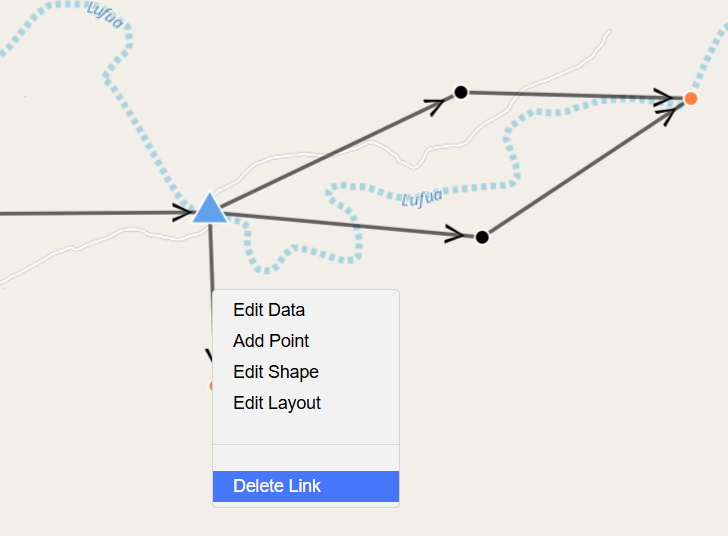

• احذف الرابط الذي يربط الخزان بعقدة الطلب النموذجية بواسطة حق النقر على الرابط والنقر على «حذف الرابط"

احذف الرابط

إضافة رابط خسارة

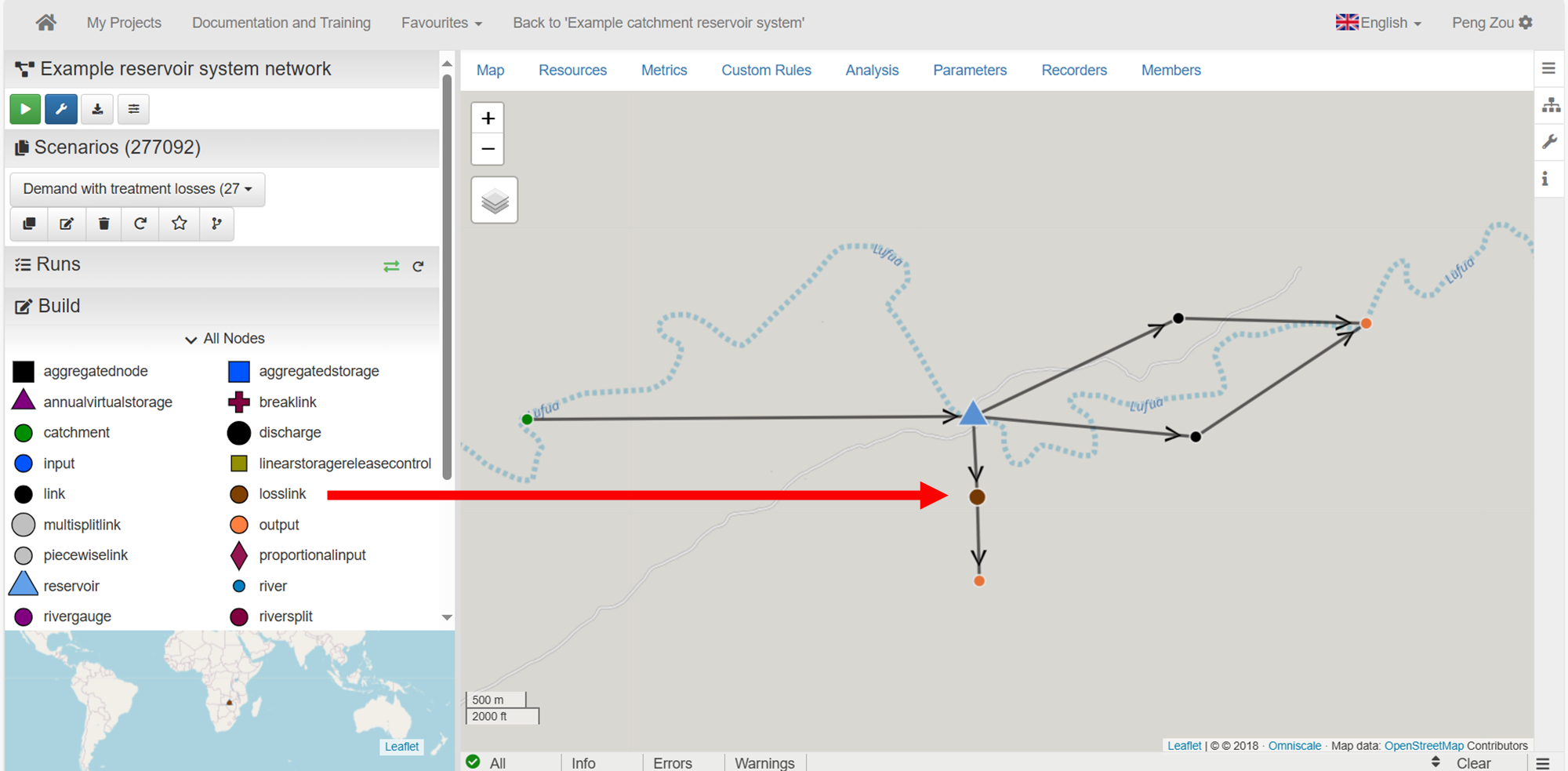

• ضع رابط الخسارة بين الخزان والطلب وقم بتوصيل الخزان برابط الخسارة ووصلة الخسارة بعقدة الطلب مع الروابط. أعد تسمية رابط الخسارة ليكون **«أعمال معالجة المياه» . **

ضع رابط الخسارة

• ستتعرض أعمال معالجة المياه هذه لخسائر 10٪ بناءً على تدفق أعمال معالجة المياه.

• قم بتعيين يجب أن يكون عامل الخسارة 0.1 يمثل خسائر 10٪.

• قم بتعيين نوع عامل الخسارة ليكون net بحيث يتم حساب خسارة 10٪ لمخرجات أعمال المعالجة.

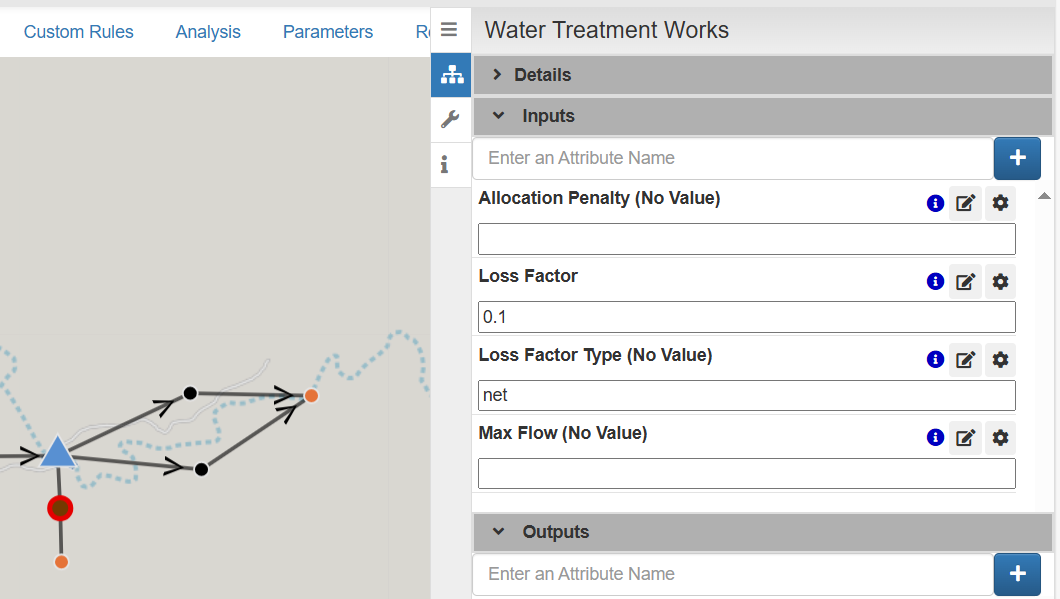

إعداد عقدة الخسارة

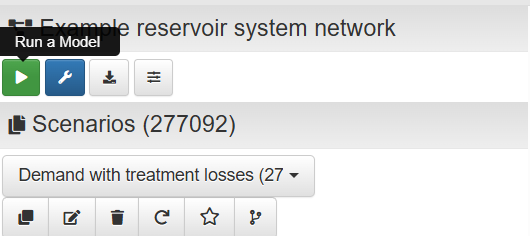

قم بتشغيل السيناريو

قم بتشغيل النموذج

عرض النتائج ومقارنتها

قارن بين محاكاة_الصوت من الخزان الموجود في «خط الأساس» و ال سيناريو «مع الطلب".

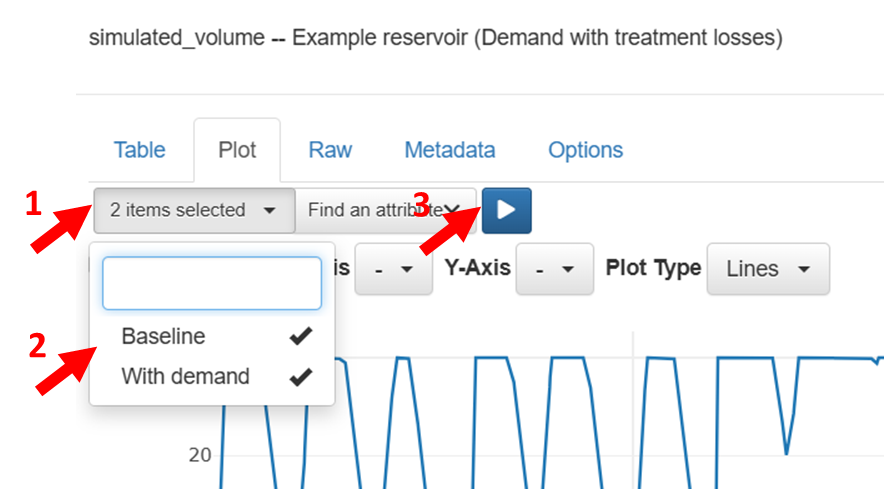

حدد سيناريوهات للمقارنة

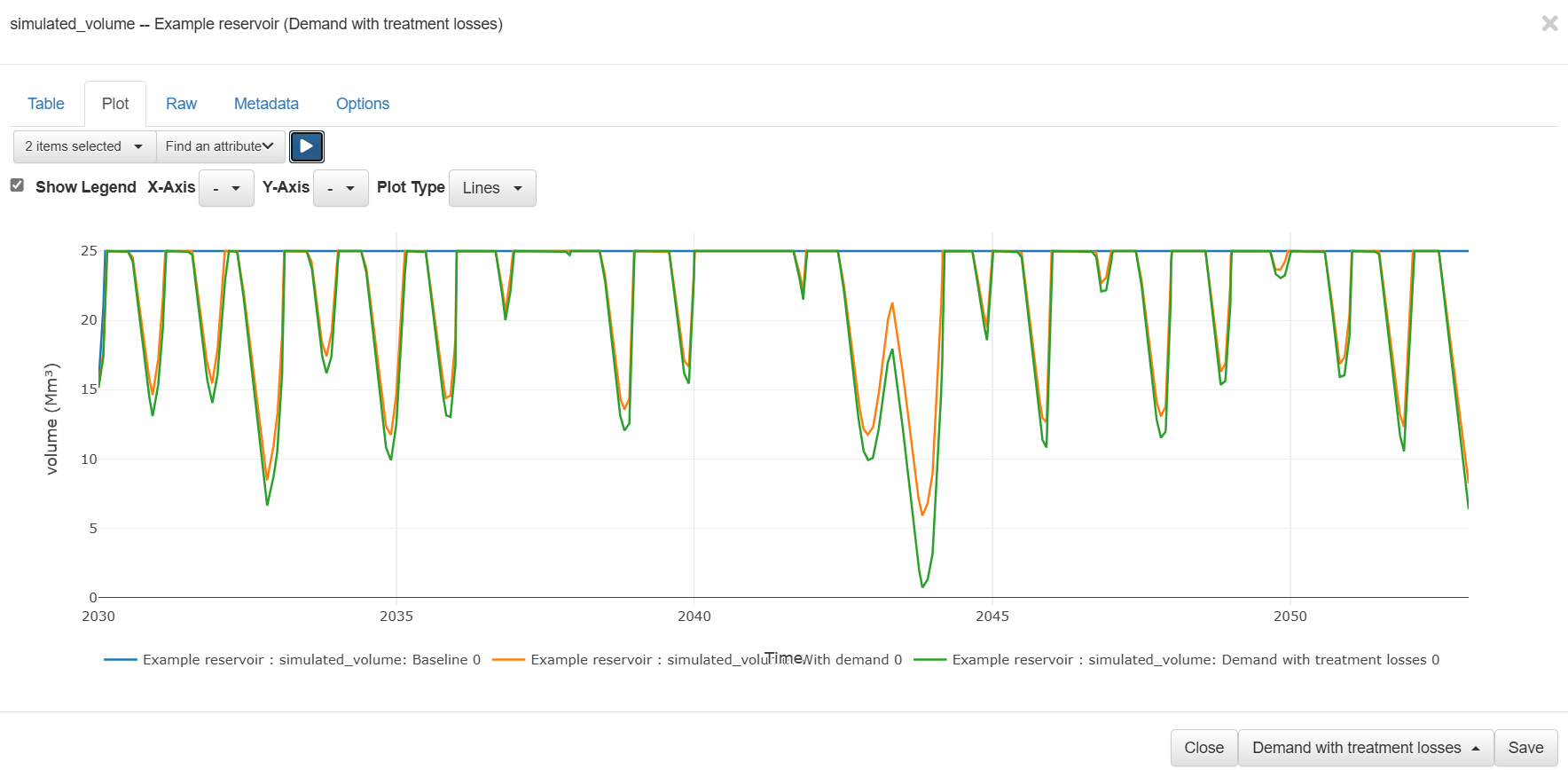

قارن سيناريوهات مختلفة

يذهب الخزان في السيناريو الذي يعاني من خسائر المعالجة إلى تخزين أقل خلال فترات الجفاف. هذا لأن الخزان يطلق المزيد من المياه حسب الطلب بسبب خسائر المعالجة.

هل تأثر الطلب بخسائر العلاج؟ قارن بين محاكاة_يتدفق لعقدة الطلب النموذجية تحت هذا و مع سيناريو الطلب.

تمارين وأسئلة

1. تؤدي أعمال معالجة المياه إلى خسائر في النظام. يُظهر التدفق المحاكي لرابط الخسارة ناتج التدفق لرابط الخسارة. كيف يمكننا تحديد كمية المياه التي تدخل أعمال معالجة المياه؟

تلميح: ضع link node العادي بين الخزان ورابط الخسارة وأعد تشغيل النموذج. سيمثل التدفق المحاكي على هذه العقدة التدفق الصادر عن الخزان والتدفق الذي يدخل أعمال المعالجة قبل الخسائر.

1. في سيناريو جديد، قم بزيادة صافي الخسائر إلى 20%؟ كيف يؤثر ذلك على الحجم المحاكي للخزان؟
